Особенности соединения
Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах
Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты
Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.
В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.
Как проверить качество обжима интернет-кабеля?
Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?
Существует несколько способов.
- Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
- Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.
Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.
Один из примеров LAN-тестера
И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.
LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.
Прозвон проводов интернет-кабеля после обжима коннекторов
Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.
Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.
А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.
Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.
Примерная схема устройства портов для коммутации устройств LAN –кабелем
Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.
Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля
Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново
Подробнее о такой проверке рассказывается в размещенном ниже видео:
Неразъемное соединение
Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.
- Очищаются от изоляции концы, как и в предыдущем варианте.
- Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
- Сначала надевается алюминиевый конец.
- Затем плоская шайба.
- Медный конец.
- Еще одна шайба.
- Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.
Колодки с зажимами
Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.
В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.
Электрохимическая коррозия
При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.
При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.
Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.
К чему может в итоге привести такой контакт, смотрите на фото.
Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.
Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.
Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.
Зажимы Wago
Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.
Внутри таких клемм находится противоокислительная паста.
Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.
Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?
Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.
Вот очень наглядное видео, без лишних слов объясняющее данную проблему.
Эффективные способы
Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.
На болтах
Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.
Болтовое соединение
После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.
Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.
С помощью зажима типа «Орех»
Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами. Верхняя пластина деформирована под размещение проводов. Узел размещается в поликарбонатном корпусе, обеспечивающем его изоляцию.
Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.
Порядок установки такого узла:
- Разбирается корпус, с демонтажем стопорных колец;
- Очищаются жилы на участок, равный длине планок;
- После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
- Сжим плотно затягивается болтами;
- Закрывается корпус и фиксируется стопорными кольцами.
Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.
Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.
На клеммной колодке
Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.
Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.
Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.
Указанный способ отличается следующими преимуществами:
- простотой и быстротой сборки;
- разъёмным характером, благодаря чему не представляет труда разобрать контакт.
Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.
Самозажимными клеммами
Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.
Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.
Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.
Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.
Способы правильного соединения алюминиевых и медных электрожил
При создании временных электроцепей скрутка медных и алюминиевых проводов встречается достаточно часто. Это самый быстрый способ сращивания электролинии при отсутствии вспомогательных материалов. Для кратковременного использования, хоть и не рекомендуется, такой вариант возможен. При капитальной прокладке электролинии применяются следующие виды соединения:
скрутка с лужением медной жилы;
- резьбовое
- колодочное
- неразъемное
- пружинные зажимы (Wago)
Все эти методы позволяют надежно срастить медную жилу с алюминиевой с последующей длительной, безопасной эксплуатацией электросети.
Как правильно сделать скрутку
Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:
- Не требует использования специальных инструментов.
- Быстр и удобен.
- Даёт возможность оперативно стыковать провода в домашних условиях.
Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:
- Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
- Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
- После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
- Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
- Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

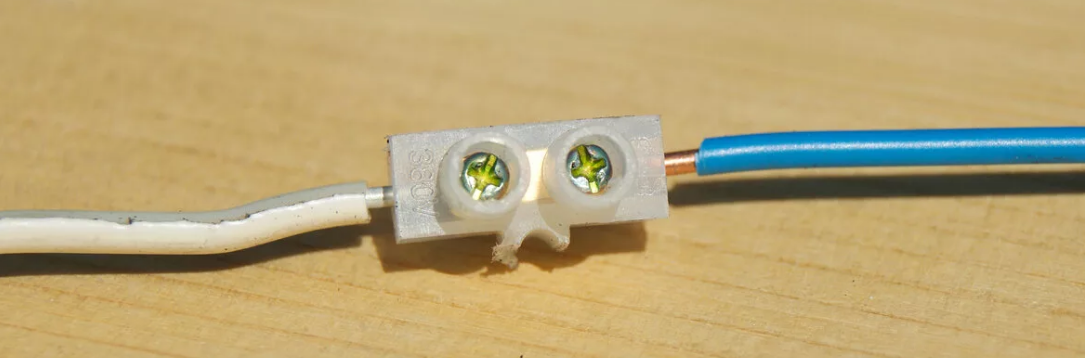

Клеммная колодка
Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.
Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.
Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.
Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.
Скрутка с лужением медного провода
Предварительно зачищенную медную жилу при помощи паяльника покрывают оловянным припоем (лужение). После такой процедуры можно производить соединение обеих жил скруткой. Длина очищенных от изоляции концов должна составлять 4-5см.
Простую скрутку выполняют обоюдным накручиванием проводов друг на друга. После этого соединение изолируют лентой, кембриком или термоусадочной трубкой. Последний вариант значительно усиливает надежность контакта.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
23.76%
Дом из кирпича
17.65%
Бревенчатый дом
13.78%
Дом из газобетонных блоков
19.14%
Дом по канадской технологии
11.07%
Дом из оцилиндрованного бревна
3.48%
Монолитный дом
4%
Дом из пеноблоков
3.81%
Дом из сип-панелей
3.32%
Проголосовало: 3678

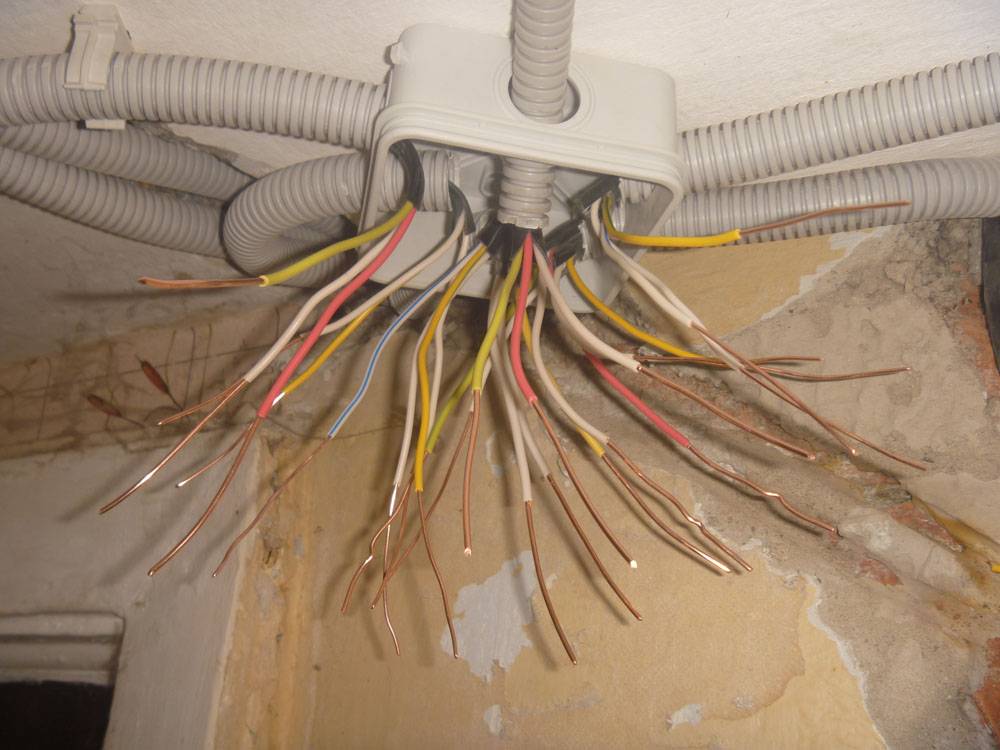

Что такое распределительная коробка
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.
Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Зажимы Wago
В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.
Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:
- Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
- Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.
Порядок подключения кабелей следующий:
- Откручивается винт зажима и освобождается одна сторона гильзы для прохождения кабеля.
- На алюминиевом проводе должна быть изоляция на длину не менее 0,5 см.
- Вставляется в зажим, после чего прочно закручивается винт, но без лишних усердий, во избежание поломки жилы.
Аналогичная процедура проделывается с медным проводом, после чего его нужно расположить в гильзе с противоположной стороны.
Ещё проще производится выполнение соединений с применением самозажимных клемм. Особенность их в том, что происходит автоматическая фиксация кабеля с помощью прижимов, прочно удерживающих провод в колодке. Клеммники можно использовать лишь однократно. Для многократного применения есть разъёмы с рычажковыми зажимами.
Болтовой зажим зарекомендовал себя надёжным помощником, область применения: силовые низковольтные цепи. Часто он выполняется в разветвительной коробке из диэлектрика. Корпус небольшого размера по форме напоминает грецкий орех. Такой сжим состоит из поликарбонатного корпуса с сердечником внутри.
Соединение проводов
Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа
Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта
Правила монтажа проводов в распределительной коробке
Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.
Нормы монтажа проводки в распределительной коробке
- Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
- Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
- Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
- Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
- Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
- Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке
Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.
Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.
Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.
Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.
На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.
Соединение проводов методом пайки
Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований
Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки
Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки
Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.
Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.
Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.
Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки
Эти наконечники крепятся к проводу методом опрессовки
Эти наконечники крепятся к проводу методом опрессовки.
