Особенности установки и выбора дымоходов в камин

Дымоход из металла с теплоизоляцией «сэндвич»

Изучая трубы для дымоходов, следует обратить внимание на такой вариант, как «сэндвич» трубы

  • Благодаря теплоизоляции – конденсат в них практически не образуется.
  • В такой трубе сажа медленнее откладывается, а материал её дольше сохраняется.
  • Она намного превышает срок службы, чем кирпичная конструкция.

Неважно, из какого материала построена труба, из кирпича или металла, керамики или бетона — главное для этой конструкции обеспечение хорошей вентиляции для топки очага. Готовый дымоход считается удачно выполненным, если при горении дров отсутствует запах дыма в помещении

Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет

Готовый дымоход считается удачно выполненным, если при горении дров отсутствует запах дыма в помещении. Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет.

Удачи!

Как правильно расположить дымовой канал

Дымовые трубы по типу расположения делятся на:

  • насадные – устанавливаются над обогревательным прибором и фактически являются его вертикальным продолжением;
  • отдельно стоящие (коренные) – дымовой канал располагается вертикально сбоку от агрегата, под него строится отдельный фундамент;
  • стенные каналы – дымовая труба проектируется в стене дома.

Дымовую трубу можно вывести через стену, это возможно сделать даже в уже построенном здании

По отношению к зданию расположение дымовой трубы может быть таким:

  1. Наружное. Его преимущества: простота монтажа как в новом доме, так и в построенном ранее; доступность обслуживания.

Недостатки наружного расположения: дымоход нуждается в обязательном утеплении, организации герметичности места прохода через стену. Достаточно сложно придать эстетичный вид дымоходу при его наружном расположении; неизбежно его поднятие выше уровня ветрового подпора.

  1. Внутреннее. Преимущества: внутреннее расположение обеспечивает хорошую тягу, дымоход может находиться в максимально вертикальном положении.

Недостатки внутреннего расположения: дополнительные работы при проходе дымового канала через межэтажные и кровельные перекрытия, очень тщательное соблюдение противопожарных мер в этих участках. Такой дымоход также будет занимать полезную площадь помещения.

5 наиболее распространенных ошибок

В категорию ошибок, которые делают чаще всего, относятся такие моменты:

1. Неверно выбирают каминную трубу по конфигурации, что приводит к тяжёлой растопке камина, слабому пламени и дыму в помещении из-за слабой тяги.

2. Если дымоход выбран недостаточной высоты, то достаточная тяга не будет обеспечена. Высота трубы от колосников до оголовка на крыше не должна быть менее 5 метров. Выше труба – сильнее и тяга. Можно уменьшить диаметр и увеличить высоту, тогда увеличится объём тёплого воздуха, а остывать он будет медленнее, что положительно скажется на тяге.

3. Если угол отклонения от вертикали превышает допустимый, тяга также будет плохой, потому что наилучшая тяга в прямой вертикальной трубе. Любой изгиб или наклон её ухудшат, а горизонтальный участок – и подавно. В случае, если прямой дымоход никак не получается, то смещение следует делать с использованием наклонных элементов, причём угол наклона не должен превышать 45.

4. Ещё одна ошибка – это неправильное определение сечения. Уменьшение в диаметре каминного дымохода ниже допустимой нормы не допускается, больше — можно, но тоже ненамного.

5. Неправильно выбирают материал для дымохода, и тогда получается, что свойства выбранного материала абсолютно не соответствуют условиям его эксплуатации.

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

  1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
  2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
  3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
  4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
  5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
  6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
  7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

Ассортимент предлагаемой продукции

Использование модульных систем дымоотвода из нержавеющей стали позволяет выполнять монтаж конструкций различной длины, со смещениями, поворотами или другими модификациями. Для реализации поставленных задач сегодня на сайте нашей компании предлагается большой ассортимент комплектующих элементов. Обратившись к нам, вы сможете приобрести:

  • Юбку, которая используется с целью герметизации участка выхода трубы из кровли, она необходима для защиты дымохода и кровельного узла от осадков;
  • Кровельный элемент — это кровельный проходной узел, который используется для прохода дымоотводной трубы через крышу;
  • Дефлектор. Необходим для защиты трубы дымохода от негативных воздействий окружающей среды. Установка элемента выполняется на оголовок. Наличие дефлектора — один из факторов, улучшающих тягу и способствующих повышению КПД системы дымохода примерно на 20%;
  • Соединительный хомут. Элемент используется для фиксации отдельных частей между собой;
  • Фланец. Используется для изоляции и повышения защиты горючих материалов, которые примыкают к поверхности дымохода;
  • Хомут растяжка. Используется для фиксации конструкции дымохода, применяется, если он над кровлей возвышается более, чем нам один метр. Его использование позволяет выполнять дымоход любой требуемой высоты;
  • Крепления, предназначенные для фиксации дымохода к поверхности стены.

Мы рассмотрели основные, которые применяются при монтаже дымохода по классической схеме, но существуют и иные элементы конструкции. С полным ассортиментом продукции можно ознакомиться на сайте, здесь же вы можете проконсультироваться и узнать какой должен быть дымоход для камина в конкретном случае, чтобы его функционирование отличалось надежностью и эффективностью.

Монтаж каминов и дымоходов — технология

Рассмотрим монтаж дымохода современного камина-печи из металлической модульной трубы (сэндвич) в деревянном доме:

  1. Измеряем расстояние от низа камина до центра дымоотводящего патрубка, отметим его на стене.

  2. Откладываем ширину печи на стене и ось патрубка, относительно первой метки.

  3. Чертим периметр отверстия в стене, учитывая требования по пожарной безопасности.

  4. Просверливаем углы отверстия дрелью, затем вырезаем его электролобзиком.

  5. Удаляем утеплитель стены с помощью ножа.

  6. Деревянную стену на месте установки камина изолируем негорючим экраном, толщиной не менее 30 мм.

  7. Вырезаем на экране отверстие под дымоотвод.

  8. Закрепляем экран на стене с помощью саморезов и дистанционных втулок с зазором не менее 1 см.

  9. На полу закрепить стальной экран в месте, где будет стоять камин.

  10. Удаляем фрагмент стены под отверстие с наружной стороны.

  11. Утепляем отверстие базальтовой ватой в несколько слоев, стараясь оставлять минимум зазоров.

  12. Устанавливаем на трубу кронштейн крепления к стене.

  13. Соединяем горизонтальную трубу от камина, тройник, кронштейн крепления к стене.

  14. На горизонтальную часть трубы надеть фланец.

  15. Собранную конструкцию вставить в отверстие в стене, находясь снаружи здания.

  16. Фиксируем кронштейн и фланец с помощью саморезов.

  17. Собираем вертикальную дымовую трубу, через каждые 2 м. закрепляя её элементами крепления к стене.

  18. Для огибания кровли используем отводы.

  19. На окончание трубы устанавливается зонт или дефлектор.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание
Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание. Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Срок службы и долговечность

Величина срока службы дымохода для камина зависит от качества и материала изготовления, долговечности его основных частей, условий работы, а также эксплуатации (каким топливом и как топим), от технического обслуживания (своевременная проверка и чистка) и в общем составляет:

Кирпичный дымоход имеет срок службы более 50 лет, но все зависит от условий эксплуатации. Он требует постоянного осмотра и прочистки, ухода и обслуживания, периодического ремонта.

На составные элементы керамического дымохода даются 30 лет гарантии. Дымоход из этого материала выдерживает жесткую эксплуатацию, переносит возгорание сажи. Сегодня керамический дымоход считается наилучшим вариантом дымохода для камина.

Гарантийный срок на на металлические «сендвичные» дымоходы с изоляцией составляет, по заявлению производителей, порядка 10-15 лет. Срок службы одностенных металлических дымоходов, в зависимости от условий эксплуатации, толщины стенок и марки стали – до 10 лет. Хотя, декларируемые и фактические сроки службы дымоходов очень сильно отличаются.

Нелепо, когда производители заявляют гарантийный срок эксплуатации дымохода два года, а его срок службы- 20 лет. На самом деле только на практике можно проверить реальный срок службы дымохода для камина и нормального функционирования всей конструкции.

Облицовка кирпичом

Чтобы избавиться от жесткого излучение металла, печь может облицовываться кирпичом. Работы проводятся в следующем порядке:

  • Необходим силовой расчет пола. Вес конструкции достигает 0,5 тонны.
  • Расстояние между металлической стеной и кирпичной кладкой составляет до 8 см.
  • Если пол деревянный, на него укладывается железный лист толщиной 4 мм и асбест.
  • Бетонный пол дополнительной подготовки не требует.
  • Толщина стенки — полкирпича. Кладется он на раствор цемента с песком.
  • В каждом ряду оставляются отверстия на высоту кирпича для воздухообмена.

Процесс установки печи на даче своими руками требует определенных навыков. Предварительно следует провести расчет и компоновку. Зная необходимые параметры, необходимо приобрести оборудование и заняться его установкой.

В современном дизайне жилья печь-камин занимает особое место. Данный предмет интерьера выступает не только красивым элементом декора, но и дарит дому тепло и уют. На сегодняшний день, благодаря уникальным идеям стилистики, печь-камин можно устанавливать, как в обычных квартирах, так и в загородных коттеджах или на даче. Поэтому большинство дизайнеров в своих оформлениях всячески стараются найти свободное пространство под каминную зону, которая становится настоящим центром жилья.

Оригинальность этого предмета заключается в том, что он дарит дому расслабляющую обстановку, близкие люди после повседневной суеты могут удобно расположится возле очага за чашкой теплого кофе и обсудить в спокойной атмосфере все свои житейские вопросы. Также данный символ уюта хорошо подходит для встречи гостей. Кроме всего этого, современные технологии позволяют выполнить монтаж печи-камина самостоятельно своими руками. Если же у владельца нет строительных навыков, то лучше всего приобрести готовый вариант изделия или же воспользоваться услугами специализированной фирмы и установить его в доме правильно с помощью профессиональных мастеров.

Элементы дымохода

Одностенные стальные трубы используются для дымоходов, проходящих в кирпичных каналах внутри отапливаемых зданий. Из одностенной трубы выполняется основание дымохода дровяной печи или камина, то есть та его часть, которая непосредственно соприкасается с отопительным устройством.

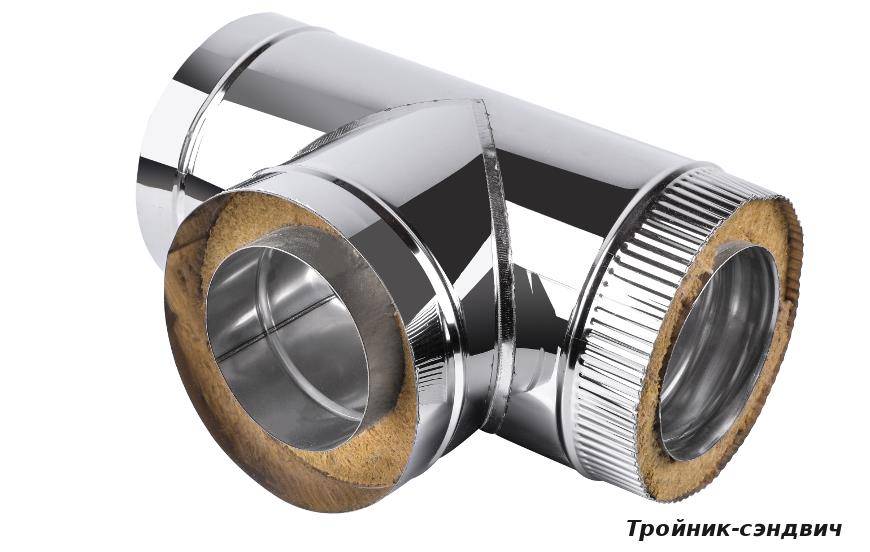

Элементы типа «сэндвич» представляют собой две трубы разного диаметра, ­одна из которых проходит внутри другой. Пространство между трубами заполняют негорючим теплоизоляционным материалом, чаще всего базальтовым волокном толщиной 25–50 мм. Использование сэндвич-модулей предотвращает образование конденсата и повышает пожаробезопасность дымохода. Монтировать дымоходы из двустенных труб можно как в помещениях, так и снаружи здания. Так называемый старт-сэндвич воронковидной формы устанавливается в местах соединения одностенной трубы с сэндвич-модулем, финиш-сэндвич может располагаться перед завершающим элементом на крыше.

Ревизия. Специальный элемент, необходимый для очистки. Обычно имеет дверцу и устанавливается в основании дымохода и местах его отклонения от горизонтали.

Конденсатосборник. Устанавливается, как правило, в основании дымохода, ниже ревизии.

Шиберы (заслонки) монтируются в дымоходах печей для регулировки тяги. Поворотные шиберы за счет простоты устройства считаются более надежными; преимущество шиберов-задвижек – более простая прочистка дымохода. В дымоходах газовых приборов шиберы не применяются.

Потолочные разделки организуются в местах прохождения дымохода через конструкции перекрытий. Потолочно-проходной узел (ППУ) – короб из нержавеющей стали, отделен воздушной прослойкой от основной конструкции, облицованной твердым теплоизоляционным материалом (например, минеритом – огнестойким фиброцементом). Такая конструкция предотвращает нагрев материала перекрытий от трубы дымохода. По правилам пожарной безопасности толщина потолочной разделки должна быть на 70 мм больше толщины перекрытия.

Кровельный проходной узел выполняет аналогичную функцию: защищает материалы кровли от соприкосновения с дымоходом. Специальный элемент – крышная разделка – предназначен для вывода дымохода через крышу; для скатной кровли применяются так называемые угловые разделки, соответствующие разным углам наклона скатов.

Завершающий элемент: оголовок, зонт или дефлектор (только для печей и каминов). Нельзя устанавливать оголовки и дефлекторы на выходное отверстие дымохода газового оборудования, допускается только конусный завершающий элемент.

Вспомогательные и крепежные элементы: колена, тройники, кронштейны, хомуты, адаптеры, напольные опоры, декоративные фланцы для оформления прохода дымохода через стены из негорючих материалов. Опорные площадки и консоли – обязательные монтажные элементы для крепления труб стального дымохода к стене.

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

  • Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
  • Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
  • Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
  • Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.


Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

  • Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
  • Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
  • Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

  • При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
  • Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

  • Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
  • Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Конструкция и размеры

По своей конструкции дымоход – это установка в стене вертикального канала, высота которого от колосников до устья минимум 5 метров. При этом допускается незначительное отклонение по вертикали. Если дымоход будет слишком высокий, то тяга будет слишком большой и топливо будет сгорать слишком быстро, а на тепловой эффективности камина это отразится отрицательно.

В случае, когда в конструкции дымохода предусмотрено колено, устанавливают и тройник, иначе для того, чтобы почистить дымоход, его придётся полностью разбирать.

Каждый раз расчёт конструкции всего устройства будет зависеть от конкретного камина и конкретного здания, а потому имеет индивидуальные параметры:

  • диаметра трубы и её длины;
  • высоты и сечения короба;
  • мощности камина и инструкций от изготовителя;
  • количества и наличия комплектующих;
  • способов монтирования для всего устройства;
  • термозащита и противопожарная разделка;
  • использования проходов, связанных с перекрытием и крышей;
  • возвышения над кровлей и расположения по отношению к коньку крыши оголовка;
  • формы устья в канале и расположения каналов для дыма и для вентиляции в общей шахте;
  • тяги в канале и каких-то проблемных элементов всей конструкции, а также условий её эксплуатации.
