Глубина и ширина отверстия
При обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.
Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.
Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.
Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.
Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.
На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).
На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).
Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.
Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй — и сразу же сверлом наметить место сверления в торце второй детали. А далее, отдельно уже, спокойно досверлить отверстие.
Делаем отверстие на расстоянии в 8 мм от края.
Дрель ВСЕГДА нужно держать строго перпендикулярно к поверхности
Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.
Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.
Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.
При сверлении нужно несколько раз вытягивать сверло, чтобы в отверстии не забивалась стружка.
Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.
Приспособления для сверления отверстий
Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.
Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.
Выглядит вот так, смотрите фото:
А это уже более профессиональная штука:
Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:
Основные функции
В пластиковом корпусе изделия располагаются следующие детали:
- Электрический двигатель;
- Кнопка запуска;
- Редуктор;
- Реверс;
- Конденсатор;
- Фиксатор;
- Ударный механизм.
При использовании резьбы и винта для фиксации на шпиндель дрели прикрепляется патрон для удерживания насадки. Оснастка, которая применяется для выполнения различных работ, может вращаться как по часовой стрелке, так и против неё. Делается это благодаря реверсу. Его использование разрешено только во время введения насадки в поверхность и выкручивания винтов (шурупов). Запускать его можно на непродолжительное время с низкой скоростью.
Режимы работы дрели
Раньше для проделывания отверстий в поверхностях надо было бить их шлямбуром. Сейчас такая работа быстро выполняется с использованием дрели с правильными настройками. У неё существует два основных порядка работы:
- Безударный. Режим предназначен для выполнения слесарных или столярных работ.
- Ударный. Используется для бетонных, каменных или кирпичных поверхностей. Сверло при этом вращается вокруг своей оси и совершает поступательные движения.
Для выполнения каждой из задач есть свои скоростные нормы. Регулируются они в ручную двумя способами.
Способы для регулировки скорости дрели:
- Механический. На самом инструменте присутствует шкала, по которой можно выставить требуемую скорость. Если она снижается по какой-либо причине, то увеличивается крутящий элемент. Выходная мощность при этом не изменяется даже при выполнении больших нагрузок. Скорость можно изменять в процессе работы дрели.
- Электронный. При его использовании скорости регулируются при помощи встроенного реостата. Если человек нажимает на соответствующую кнопку слабо, скорость остаётся низкой. Чем больше усилие, которое применяется к кнопке дрели, тем выше поднимается скорость (до установленного предела). Для ограничения крайнего положения часто используют колёсико на кнопке. При использовании этого способа регулировки выходная мощность снижается.
Не следует выбирать скорость вращения насадки и режим работы, которые не соответствуют рекомендациям в техническом руководстве к прибору. Для каждого материала и типа работ есть свои нормы, их и следует придерживаться.
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.
Устройство задней бабки самодельного токарного станка по дереву
Для строительства станка необходимы следующие элементы:
- металлическая станина;
- электромотор;
- подручник;
- задняя бабка.
Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.
Как изготовить самодельный сверлильный станок своими руками с мотором
Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.
Пример самодельного сверлильного станка
На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.
Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.
В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.
Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться
Как изготовить своими руками из дрели токарный станок по дереву
Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.
Далее нужно изготовить упор, который будет выступать в роли задней бабки.
Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.
Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:
- дверные ручки;
- конструкционные детали лестницы;
- декоративные изделия и т. п.
С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками
Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.
К таким усовершенствованиям можно отнести:
- выполнение намотки на трансформаторах;
- нанесение красящего состава поверх вращающейся детали для создания узоров;
- нанесение спиральных насечек на заготовку и т. п.
Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.
Пример многофункционального самодельного деревообрабатывающего станка из дрели
Инструкция по созданию станка
Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.
Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.
Изготовление столешницы
Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.
Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.
Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.
Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.
Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.
Конструкция механизма подъема
Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.
Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.
По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.
Лучше изготовить или купить
По сути электродель состоит из нескольких готовых составных частей:
- привода;
- передачи;
- шпинделя;
- патрона.
Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.
сверлильный станок своими руками самодельный
Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные
При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:
пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости; чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований
Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы; для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина
Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования
Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом
Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.
столы с поворотно-сдвижной
При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.
На что обращать внимание при покупке
Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже
Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:
разные конструкции станин
Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:
- есть цанговый зажим дрели;
- увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
- есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.
Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.
мини сверлилка своими руками
Заготовки для работы

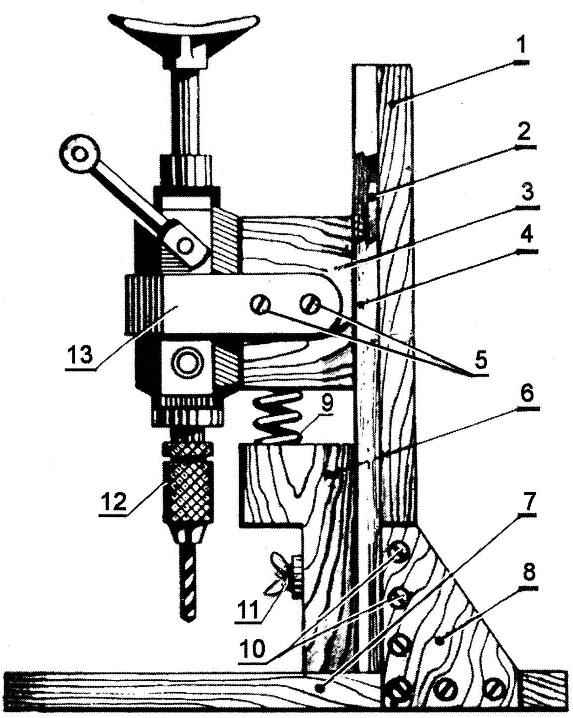

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:
- Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
- Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
- Пружина;
- Ходовой винт с параметрами Тr16×2, L = 200 мм;
- Стальной лист с примерной толщиной около пяти миллиметров;
- Кронштейн для ходового винтика;
- Маховик для винта;
- Блок приводных шкивов;
- Электрический двигатель;
- Блок с конденсаторами;
- Блок с ведомыми шкивами;
- Пружина возвратного типа для шпинделя;
- Клиновой ремень;
- Приспособление выключателя;
- Кабель сетевого типа с вилкой для использования розетки;
- Рычаг;
- Патрон для сверла;
- Различные расходные материалы для креплений – винтики и гайки.
Сверлильный станок из двигателя от стиральной машины
Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.
Необходимые материалы:
- круглая металлическая труба;
- уголок стальной;
- полоса металла;
- электрический двигатель;
- газлифт (амортизатор);
- шкивы из фанеры;
- ремень для ременной передачи.
Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.
Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.
Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей. Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи
По сути, эта деталь представляет собой каретку с механическим механизмом подачи
Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.
Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.
Теперь необходимо сделать шпиндель с патроном для фиксации сверла.
Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.
Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.
Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.
Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.
Чтобы можно было опускать шпиндель, необходимо установить рычаг.
Вместо возвратной пружины автор решил установить амортизатор (газлифт).
Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.
К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.
Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.
Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.
Пошаговый процесс изготовления сверлильного станка с двигателем от стиральной машинки-автомат вы можете посмотреть на видео ниже.
В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.
Заготовки для работы
Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:
- Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
- Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
- Пружина;
- Ходовой винт с параметрами Тr16×2, L = 200 мм;
- Стальной лист с примерной толщиной около пяти миллиметров;
- Кронштейн для ходового винтика;
- Маховик для винта;
- Блок приводных шкивов;
- Электрический двигатель;
- Блок с конденсаторами;
- Блок с ведомыми шкивами;
- Пружина возвратного типа для шпинделя;
- Клиновой ремень;
- Приспособление выключателя;
- Кабель сетевого типа с вилкой для использования розетки;
- Рычаг;
- Патрон для сверла;
- Различные расходные материалы для креплений – винтики и гайки.
Варианты и методики для создания хорошего сверлильного станка
На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.
Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.
Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:
- станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
- оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.
Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.
Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.
Пошаговая инструкция по изготовлению сверлильного станка
1. Изготовление основания под сверлильный станок из дрели для крепежа оборудования. В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм. Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания. По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.
2. Регулировочные механизмы для станка. Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12. Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты. Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.
3. Изготовление подъемной колонны для регулировки уровня опускания сверла. В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора. Квадрат будет использоваться для фиксации положения станка
Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей. Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником. В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы
В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт
В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.
4. Механизм регулировки высоты и положения сверла. В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления. Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации. Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.
5. Крепежная система для дрели. По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства. Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л». К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.
6. Рабочий стол с фиксатором. Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления. Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.
7. Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска. Дополнительно рекомендуется смазать все трущиеся детали литолом или любой другой технической смазкой. Рукоятку можно оснастить самодельными деревянными ручками для удобства пользования станком.
Конечный результат и функциональность станка можно просмотреть по предоставленному видео. В качестве электропривода подойдет практически любая ручная дрель вне зависимости от мощности. По данной схеме можно изготавливать станки разных размеров и производительности. Готовое устройство является бюджетной и простой альтернативой брендовым видам оборудования.
Основные части сверлильного станка
Станок сверлильный, значит, предполагается использование дрели в сборе с или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.
Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.
Cверлильный станок своими руками
Что делать если дома нет сверлильного станочка для печатных плат? Покупать конечно же дорого, да и бывает что станок не нужен для частого использования. Предлагаю вам 2 простые идеи для самостоятельного изготовления сверлильного станочка своими руками. Первый вариант очень прост, для его изготовления нам понадобится электродвигатель от кассетных магнитофонов. Помните такие? Такие двигатели можно снять с любого магнитофона китайского или советского производства.
Выглядят они примерно так:
Итак, электродвигатель у нас есть, еще нам понадобится сверло необходимого диаметра, обычно это 0,7-1мм, нужно взять тонкую пасту от шариковой ручки, тонкую нитку сантиметров 10, ножницы и секундный клей.
Все приготовили? Начинаем собирать.
Берем исписанную пасту от шариковой ручки (можно и новую) и отрезаем 15 мм, далее нам нужно насадить ее на вал двигателя чуть меньше половины (на 6-7 мм). Затем снимает ее с помощью отвертки или пинцета и отложим в сторону (хотя можно и не снимать).
Берем сверло, наматываем на него нитку виток к витку в 2 слоя, ниже фото:
Придерживая конец нитки (чтобы не размотался) наносим каплю секундного клея и быстро запихиваем сверло в трубочку. Если будете медлить, клей застынет.
Приспособление для закручивания и выкручивания длинных саморезов
Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно. На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно. Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.
В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.
Это интересно!Достижение результата зависит от правильности выбора биты под шляпку завинчиваемого самореза. https://youtube.com/watch?v=TzlY2xdK55A%3F
