Прокладка проводов в гофре: сколько можно проложить

Общие требования

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов. При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

• выше окна и двери — 0,3 м;
• ниже балкона и окна — 0,5 м;
• высота над уровнем земли — 2,5 м;
• сбоку от окна — 0,5 м;
• сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Как протянуть провод

Провести электрические кабели по стенам или потолку можно с помощью специальных клипс. Их диаметр подбирается в соответствии с сечением гофры. Это способ более распространенный, поскольку надежно фиксирует трубы и имеет привлекательный внешний вид. В скрытых местах предпочтительнее применять дюбель-шурупы или скобы из металла.

При прокладке труб места стыков соединяют при помощи бюджетного соединительного элемента – муфты. Если на данном участке провода не заизолированы, место крепления к муфте трубы допускается заклеивать герметиком. Для прохода через стены используются специальные перфорированные гильзы, которые при необходимости также обрабатываются герметиком.

Для чего нужна гофра при прокладке кабеля

Гофра – деталь, необходимая для защиты электрических кабелей от механических и термических повреждений. Помимо этого, такая деталь несет в себе и эстетическую функцию в помещении, скрывая висящие провода.

В гофрированную трубу могут укладываться как кабели, так и провода. У первых есть дополнительная изоляция, которая скрывает два и более защищенных и совмещенных проводников. Второй же представляет собой один проводник. Поэтому условия к монтажу кабеля менее строгие: при его укладке под плинтус, пол или в стену трубка не понадобится (если монтирование не проводится на открытом пространстве). Провода должны обязательно быть уложены в трубку, особенно если они располагаются не внутри помещения. Выбор защитной конструкции должен зависеть от вида провода или кабеля:

• электрический;
• ТВ;
• телефонный;
• интернет-кабель.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.

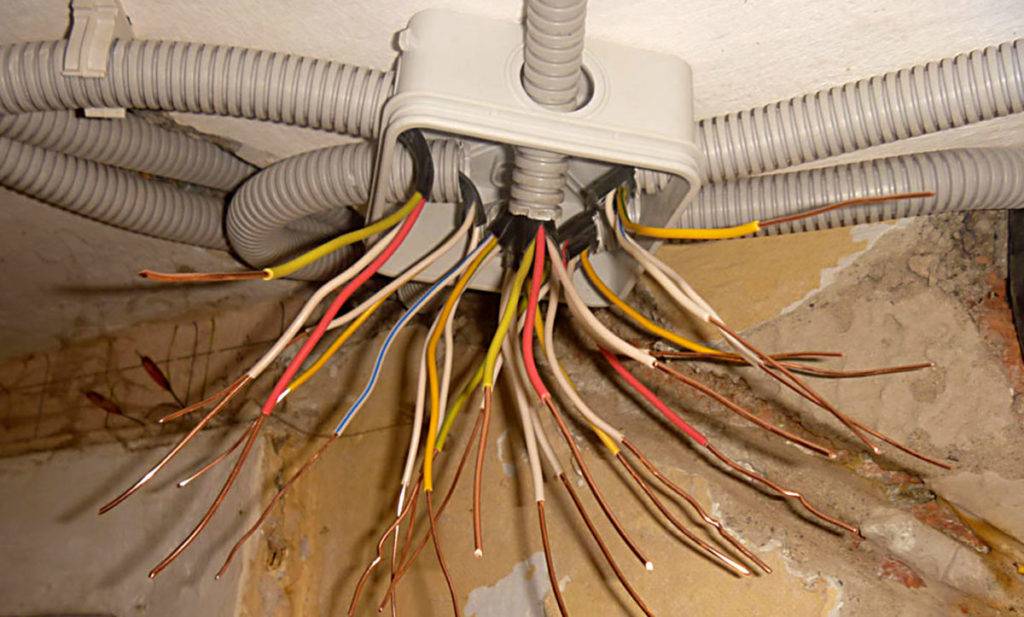

6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Разбор частых ошибок при подземной прокладке гофры

Строительство проводной линии СИП. Они предназначены для прокладки в воздухе, но быстро выходят из строя на земле из-за отсутствия экранирования и несовместимости с конденсатом.

1. Сборка оболочки фидерного кабеля, состоящей из нескольких частей. Эти кабели особенно чувствительны к влаге и поэтому требуют особо герметичной гофры.
2. Используйте медный кабель с сечением 6 мм² или алюминиевый кабель с сечением 10 мм². Даже если такой проводник подходит для нагрузки, его использование нарушает правила: Минимальное сечение составляет 10 мм² для медного кабеля и 16 мм² для алюминиевого кабеля.
3. Кабель должен быть проложен близко к фундаменту. Необходимо не только соблюдать расстояние в 60 см, но и вывести кабель за линию, проведенную под углом 45° от фундамента.
4. Размещение проводника вблизи контура заземления. Часто их размещают в одной траншее для экономии труда и времени. Минимальное расстояние составляет 30-35 см.
5. Еще одна распространенная ошибка — укладка кабеля непосредственно в землю без слоя песка под ним. В таких условиях острые камни и другой мусор с большой вероятностью могут повредить проводник. Если песка нет, почву необходимо тщательно просеять.

Национальные стандарты и другие нормативные документы не содержат четких предписаний по использованию гофрированного материала. Однако есть и косвенные признаки, напр:

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Цвет и тип гофры

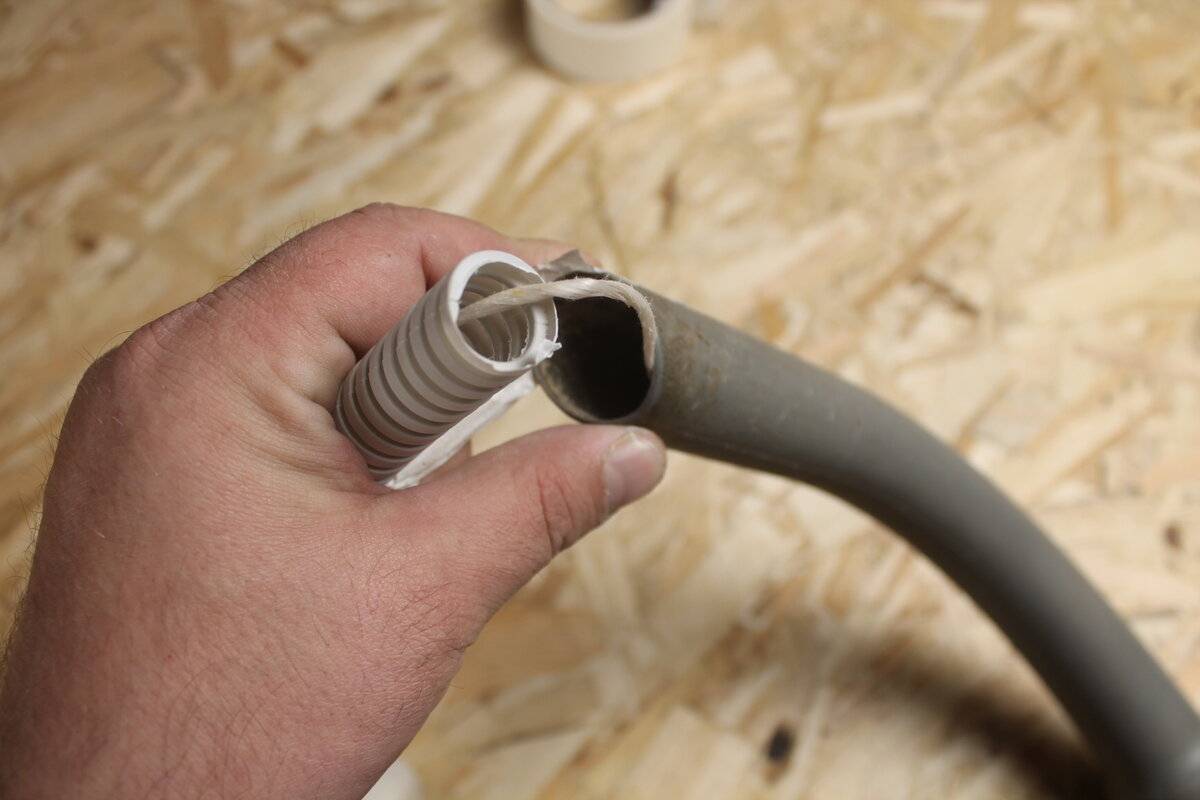

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

синий цвет ПП – самозатухающий полипропилен

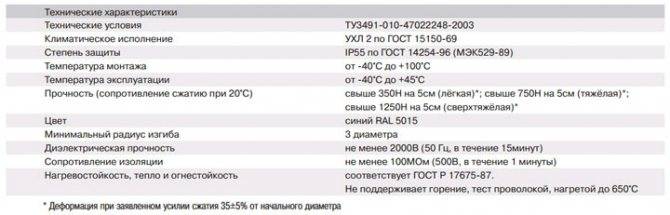

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП

ПП

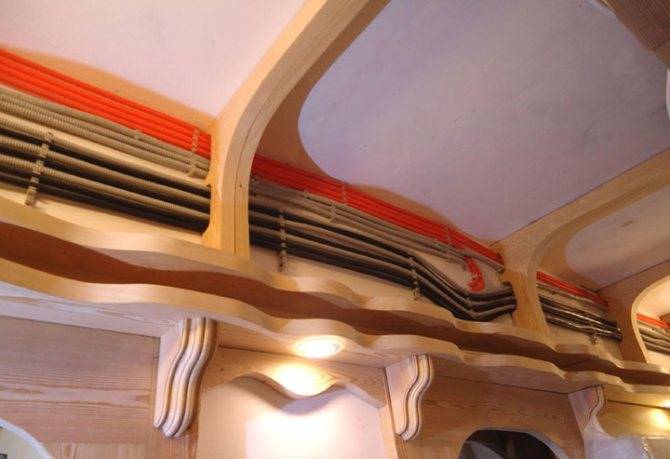

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Пылесос

Довольно интересный и необычный способ протянуть кабель в гофротрубе — использовать пылесос. Для этого понадобится кусочек поролона или бумажный шарик, леска и непосредственно сам пылесос. Берём шарик из бумаги или поролона и привязываем к нему прочную леску или бечёвку, превышающую по длине гофрированный шланг. Вставляем этот своеобразный «пыж» в один конец трубы, а ко второму прикладываем шланг пылесоса (лучше использовать насадку для труднодоступных мест). Включаем пылесос и ждём, пока он не затянет шарик с леской или бечёвкой, к которой привязываем кабель. Место соединения для лучшего скольжения обматываем изолентой.

ФОТО: avatars.mds.yandex.netПротяжка кабеля при помощи поролона, нитки и пылесоса

Более детально о протяжке кабеля в гофре при помощи пылесоса можно узнать из этого видео:

Как продать кабель в гофру – Все об электричестве

Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.

Как провести кабель через гофрированную трубу

» Электропроводка » Монтаж электропроводки » Как провести кабель через гофрированную трубу

• 1 Монтаж кабеля в гофре
• 2 Нестандартные ситуации

Монтаж кабеля в гофре

Чтобы вы легко воспринимали нашу информацию мы постарались представить ее вашему вниманию пошагово:

• Перед началом прокладки отмерьте необходимое количество гофрированной трубы. Резать ее лучше с помощью канцелярского ножа. Во время резки помните, что внутри трубы находиться проволока и поэтому вам следует быть аккуратным. Разрезать проволоку можно с помощью бокорезов, только делайте все аккуратно.
• Теперь конец своей проволоки вам необходимо будет соединить с кабелем. Сделать это достаточно просто и вам необходимо просто загнуть струну крючком и с ее помощью пробить край изоляции. Также есть и альтернативный способ для выполнения, которого необходимо обернуть несколько раз струну вокруг кабеля после этого место соединения можно просто заизолировать. Благодаря этому выступы кабеля не будут цепляться за ребра гофрированной трубы.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вместе с напарником, тогда он сможет подержать проволоку. Если работы вы выполняете самостоятельно, тогда свободный конец можно просто закрепить на батарее. Цель крепления заключается в том, чтобы в дальнейшем создать натяжение, которое позволит протянуть кабель.

К последнему этапу относится то, что вам необходимо протянуть провод через всю гофрированную трубу. Делать это необходимо аккуратно, так как если натяжение будет слишком большим, тогда она может оборваться и это создаст немало хлопот.

Это вся технология правильного монтажа. Как видите, протянуть провод или кабель через гофрированную трубу достаточно просто. После проведения этого этапа вам достаточно будет закрепить гофрированную трубу в специальных клипсах. Также можно встретить ситуации, когда протянуть кабель через гофрированную трубу будет проблематично. Обычно это возникает в том случае, если нет натяжки.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки.

На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

Способ крепления

правило Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Прокладка гофры с кабелем

Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.

Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.

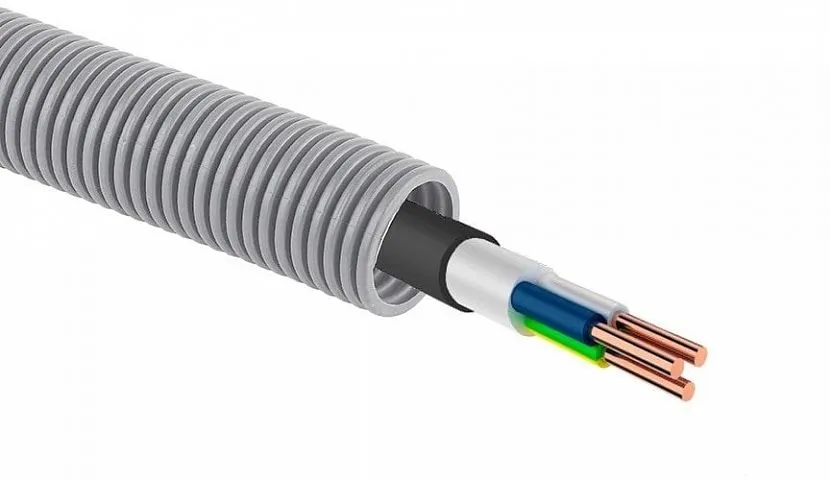

Гофра в разрезе

Источник media2.24aul.ru

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Гофра для прокладки кабеля в земле

При монтажных работах по укладке кабеля в грунте, применяются защитные футляры, такие как металлорукав или гофра ПНД. Последний вариант трубки имеет такие свойства:

1. эластичность;
2. высокая прочность;
3. способность восстанавливать свои изначальные размеры.

Использование такого метода прокладки, при сравнении с наружной, обладает огромными преимуществами, а именно:

• защита от атмосферных влияний;
• механических;
• химических.

Также в этих целях подойдет металлическая гофра, однако цена её будет примерно в 2 раза выше. Но и срок службы такого металлорукава будет больше.

Гофра для подземной прокладки кабеля не должна обладать магнитными свойствами. Стоит знать, что диаметр защитной трубки напрямую зависит от длины кабеля. Так, к примеру, если проводник до 5 метров, то его можно поместить в 50мм гофру. Если длина более 5 метров, то защитная трубка должна быть не менее 100мм в диаметре

Обращаем внимание заинтересованных лиц, что ПНД гофра для кабеля в Москве стоит в пределах 7-36 рублей за метр, в зависимости от её диаметра

Полезные советы

В заключение приведем несколько полезных рекомендаций:

• Саморезы на стене следует крепить на среднем или небольшой расстоянии — в пределах 40-50 сантиметров. В противном случае гофротруба начнет провисать, а конструкция потеряет свою прочность и упругость.
• При желании Вы можете купить обычную гофру, а потом вручную протянуть по ее длине проволоку. Однако такие работы выполнять достаточно сложно — гораздо проще немного потратиться и сразу купить трубу с проволокой.

В завершении статьи отметим, что при замене кабеля гофротрубу необязательно демонтировать. Для замены нужно край старого кабеля привязать к новой проводке, а потом обмотать соединение изолентой. Потом нужно взяться за старый кабель с другого края и аккуратно вытащить его из трубы. В результате Вы не только вытяните старую проводку, но и сразу проложите новую.

Гофра в электромонтаже видео

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения. По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Как завести кабель в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры.

Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки. Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.
