Как повесить телевизор на стену: крепление с кроншейном и без

Если кронштейна нет

Иногда желания (возможности) для покупки держателя нет. Можно ли обойтись без него? Разумеется, можно. Решать, как повесить телевизор без кронштейна на стену, стоит в зависимости от своих навыков и имеющихся материалов. Один из самых популярных вариантов – использование металлического профиля. Подробно процесс изготовления такого псевдо-кронштейна своими руками рассмотрен на видео:

Мы же перечислим только основные этапы работы:

из трубы квадратного сечения (швеллера, уголка) вырезаются куски требуемой длины. Расчет простой – к расстоянию между расположенными друг над другом отверстиями в панели телевизора добавляется по 3…5 см с каждой стороны. Ответная часть (которая крепится к стене, изготавливается аналогично, но отверстия лучше сместить и, соответственно, планки сделать длиннее или короче;
закрепить детали на телевизоре и стене;
соединить фрагменты, тем самым фиксируя телевизор на стене. Здесь в качестве соединяющей детали использована спица от велосипедного колеса, но более надежно было бы поставить шпильку или стержень с диаметром 5…10 мм, особенно для тяжелой техники.

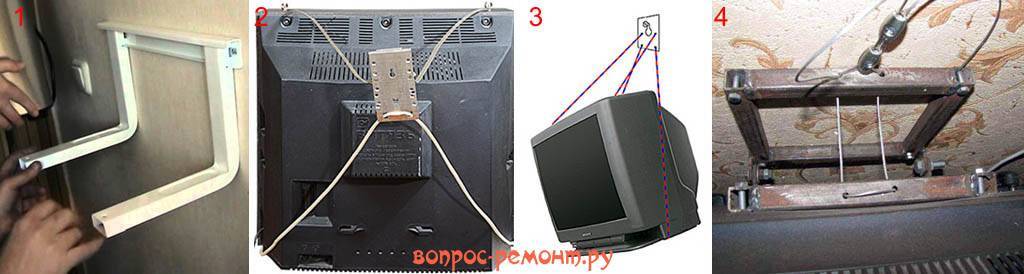

В качестве альтернативного варианта предлагается простой держатель с петлей или без для вращения, на который прикручена доска или кусок толстой фанеры. В этой доске делаются отверстия по месту расположения крепежных отверстий в телевизоре.

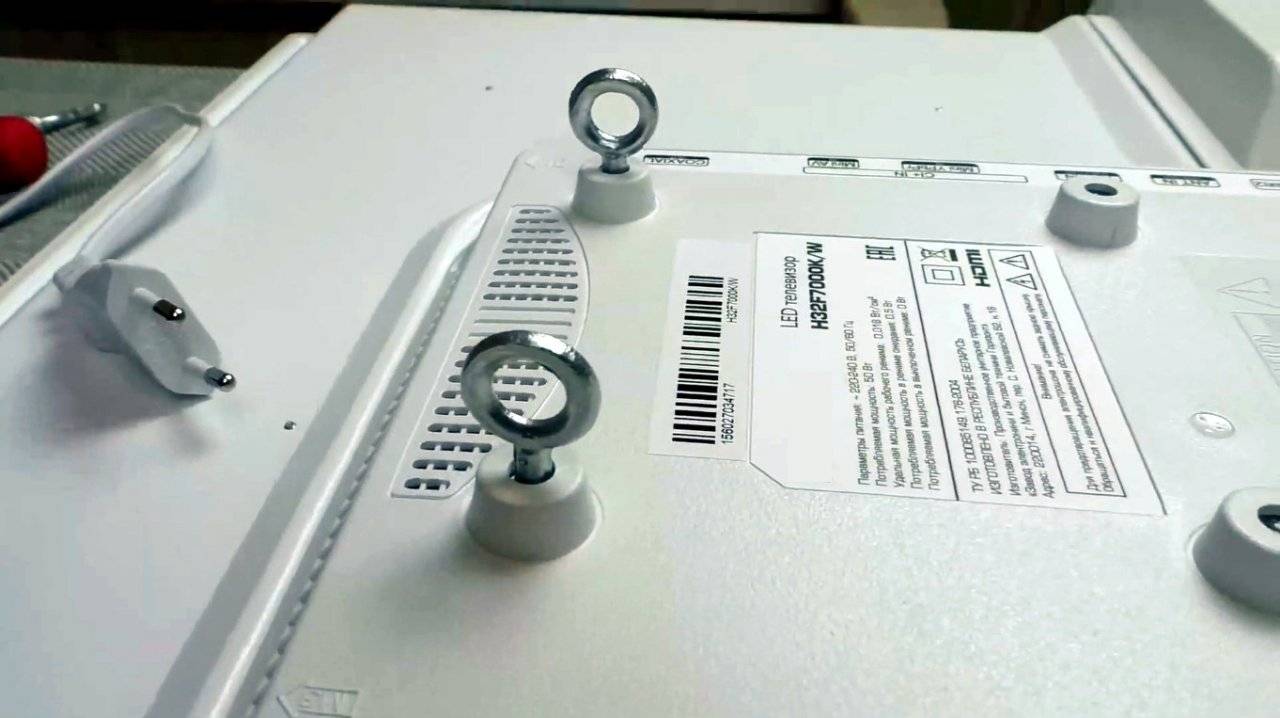

Петля используется самая простая, в качестве основной части держателя применяют металлическую полосу.

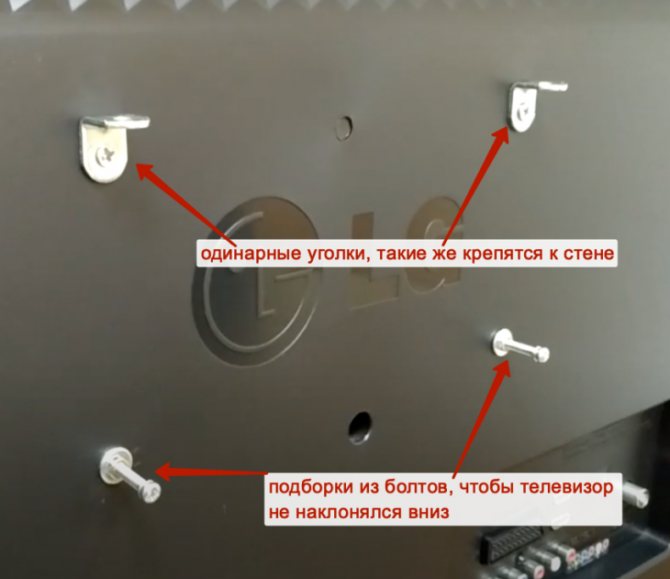

Еще один вариант – с помощью уголков.

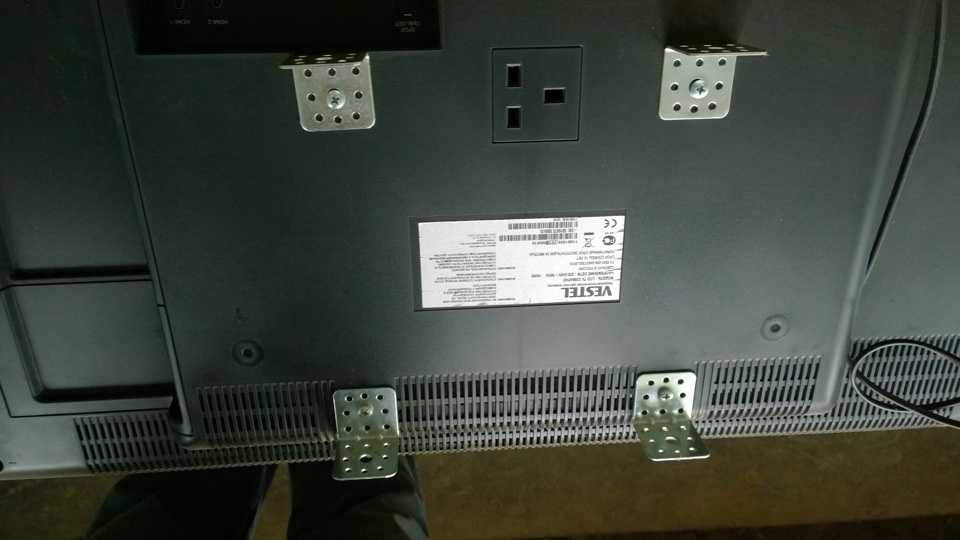

Две пары крепятся в монтажных отверстиях телевизора, одна пара – на стене. Далее в закрепленные на стене уголки вставляются болты стержнем вверх, фиксируются гайками (чтобы не выпадали). На эти стержни одеваются уголки, привинченные к телевизору.

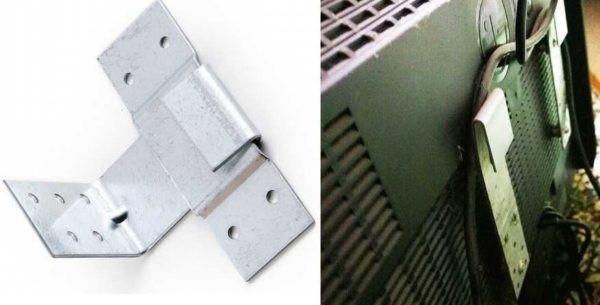

Можно использовать специальные скользящие опоры для стропил.

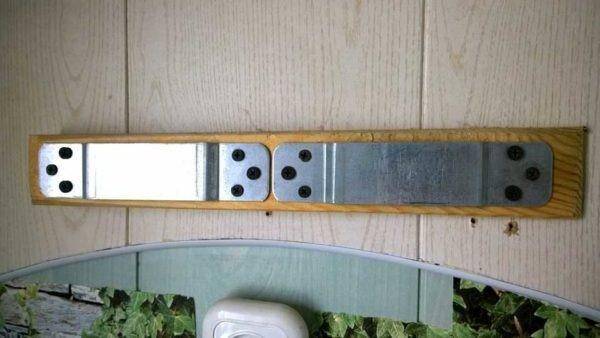

Одна часть крепится на технику (петли), вторая (держатели-скобы) – на стену. Одно вставляется в другое – и вуаля! Если держатели привинтить на брус, предварительно зафиксированный на стене, можно организовать нужный уклон.

Вариант, к сожалению, подходит не для всех моделей телевизоров, надо заранее замерять расстояние между монтажными отверстиями и проверять, подойдут ли к ним эти петли.

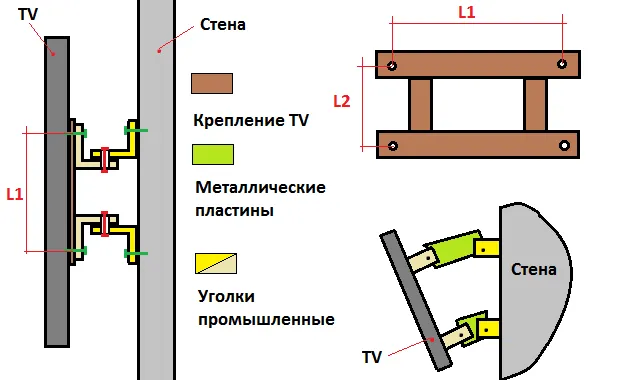

А вот схема еще одного рабочего варианта. Тут готовые изделия не применяются, детали надо сделать самостоятельно. Впрочем, при наличии инструмента и растущих откуда положено рук это не сложно.

Разумеется, это далеко не все возможные способы – пытливый разум народных умельцев не дремлет.

Подключение кабелей и проводов

Перед тем, как вешать телевизор на крепление, для вашего же удобства лучше сразу же подключить все кабеля. Как минимум, это будет кабель питания. Также это могут быть один или пара проводов HDMI, антенный провод и, возможно, кабель Ethernet. Каждый из них оборудован собственным уникальным штекером, поэтому перепутать их сложно. Как правильно подключить кабели к телевизору

Питание — чаще всего круглый пустотелый штекер;
HDMI — плоский трапециевидный с металлическим наконечником;
Ethernet — квадратный пластиковый с явно выраженным фиксатором;
Антенна — круглый, оборудован наконечником-«барашком»;
SCART — большой прямоугольный со множеством пинов, обычно пластиковый;
Аудиосистема — подключается в гнездо диаметром 3.5 мм.

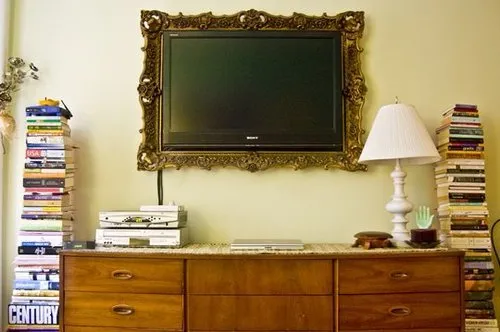

Эстетическую составляющую продумайте заранее. Висящий на стене телевизор, от которого вниз тянутся провода — это, конечно, удобно, но не красиво. Чтобы скрыть кабеля, воспользуйтесь специальным коробом или кабель-каналом, подходящим под стиль оформления интерьера. Если такой вариант не нравится, можно проявить чуть фантазии — например, заплести провода в косу, вплетя в них декоративную пластиковую гирлянду.

Подвешивание ТВ на гипсокартонную стену

По поводу того, как закрепить телевизор на стене из гипсокартона, существует много мнений. Одни говорят, что можно применить дюбель-бабочку, другие – что это не надежное крепление. Из практики замечено, что вешать на “бабочку” можно телики весом не более 15 кг (диагональ 42 дюйма). Такой вариант можно использовать для телевизора на стену 32 или 42 дюйма. В противном случае, для телевизоров с большей массой, есть риск разрушения гипсокартона. Для наглядности, как пользоваться дюбелем-бабочкой, можно посмотреть видео:

Повесить телевизор на стену из гипсокартона можно более надежным способом: следует с помощью сильного магнита найти шурупы, которыми крепится лист к направляющим, и уже к металлическому профилю крепить кронштейн. Также можно повесить телевизор на гипсокартонную стену, используя шпильку-шуруп.

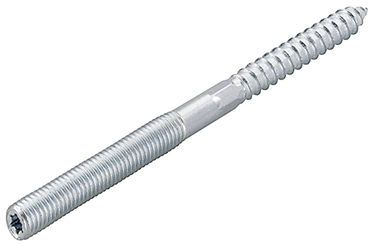

Такой анкер в качестве крепящего элемента можно вкрутить как в бетонную, так и в кирпичную стену (предварительно просверлив отверстие нужного диаметра). Длину шпильки нужно подбирать с учетом расстояния листа гипсокартона от основной стены. Чем на большую глубину в кирпич или бетон будет ввинчен анкер, тем больший вес он сможет выдержать, так как вся нагрузка будет на несущую стену, а не на облицовочный лист.

Как установить телевизор на стену, было рассмотрено выше. Но как быть, если лист гипсокартона используется не в качестве облицовки, а как перегородка? Крепить к такой плоскости дорогостоящий аппарат крайне не рекомендуется. В таком случае ТВ можно установить на специальную стойку, показанную на рисунке ниже. Повешенный таким образом телевизор на кронштейн можно поворачивать в любую сторону (благодаря роликам на стойке), то есть вся конструкция становится мобильной.

Можно для крепления телевизора к стене из гипсокартона, прикрутить к ней трубы для установки кронштейна.

Еще одним вариантом, как правильно повесить телевизор на непрочную стену, может быть применение полосы и ЛДСП, которую можно хорошо укрепить на ней. А уже на полосу можно прикреплять полочки, кронштейн и устанавливать аппарат. При таком варианте можно подвешивать панели больших размеров и большой массы, например, применив 2 параллельных полосы из ЛДСП.

Рассмотрев разные варианты монтажа телеприемника, можно понять, что основным затруднением, которое может возникнуть перед домашним мастером — это сверление отверстий, выбор и применение правильного крепежа. Если вы сомневаетесь в своих силах, лучше доверить работу специалистам.

Какой тип телевизора можно повесить без кронштейна?

Перед тем как повесить телевизор на стену без кронштейна, надо выяснить, какие мониторы в принципе можно крепить без должной «опоры». Если ваша техника не соответствует нижеперечисленным требованиям, лучше не рисковать и приобрести подходящий каркас. Тогда не возникнет вопросов, надёжно ли держится экран, не перегибаются ли провода, не слишком ли он близко от стены.

Вот характеристики дисплеев, которые можно зафиксировать без опоры:

Подходят только «плоские» телевизоры— жидкокристаллические (LCD или LED), плазмы (Plazma). ЭЛТ-мониторы («пузатые») так установить нельзя — им нужен каркас с полкой.Все разъёмы и шнуры должны располагаться либо по бокам устройства, либо спереди.

Если они будут на задней панели, после установки техники к ним ничего не получится подключить.Чтобы решить, как прикрепить телевизор к стене, надо посмотреть, из чего она сделана. Не стоит привинчивать массивный агрегат на непрочную основу. К сожалению, нельзя с ходу определить, какой точно вес выдержит материал.

Но если вы видите, что стена ненадёжная, лучше не рисковать.На корпусе монитора должны быть пазы для болтов.Желательно, чтобы в документации к экрану было указано, что его можно вешать. Некоторые модели предназначены для того, чтобы стоять на твёрдой и ровной опоре. И при работе «в воздухе» в них могут возникнуть неполадки.Большие дисплеи лучше не крепить без кронштейна.

В инструкции к каркасу всегда написан вес, который он может выдержать. А самодельными агрегатами такой точности не добиться. Если маленький ТВ выйдет повесить без проблем, то массивный может упасть, сломав крепление и вырвав провода.

Как выбрать место для телевизора на стене?

При выборе места для телевизора на стене нужно учитывать несколько факторов:

Расстояние от телевизора до зрителей. Расстояние должно быть оптимальным для комфортного просмотра, а его определение зависит от размера телевизора и разрешения экрана. Обычно рекомендуется расстояние в 2-3 раза больше диагонали экрана телевизора.
Уровень освещения. Желательно, чтобы телевизор находился в таком месте, где нет прямого попадания солнечного света на экран. Также не стоит ставить телевизор напротив лампы, чтобы не было бликов на экране.
Высота крепления телевизора. Телевизор должен быть прикреплен на уровне глаз, чтобы зритель не нагибался или не приводил глаза в напряжение при просмотре. Обычно рекомендуется, чтобы центр экрана находился на высоте 1,2-1,5 м от пола.
Размер и вес телевизора. При выборе места крепления телевизора на стене нужно учитывать его размер и вес, чтобы выбрать подходящую крепежную систему и не повредить стену.

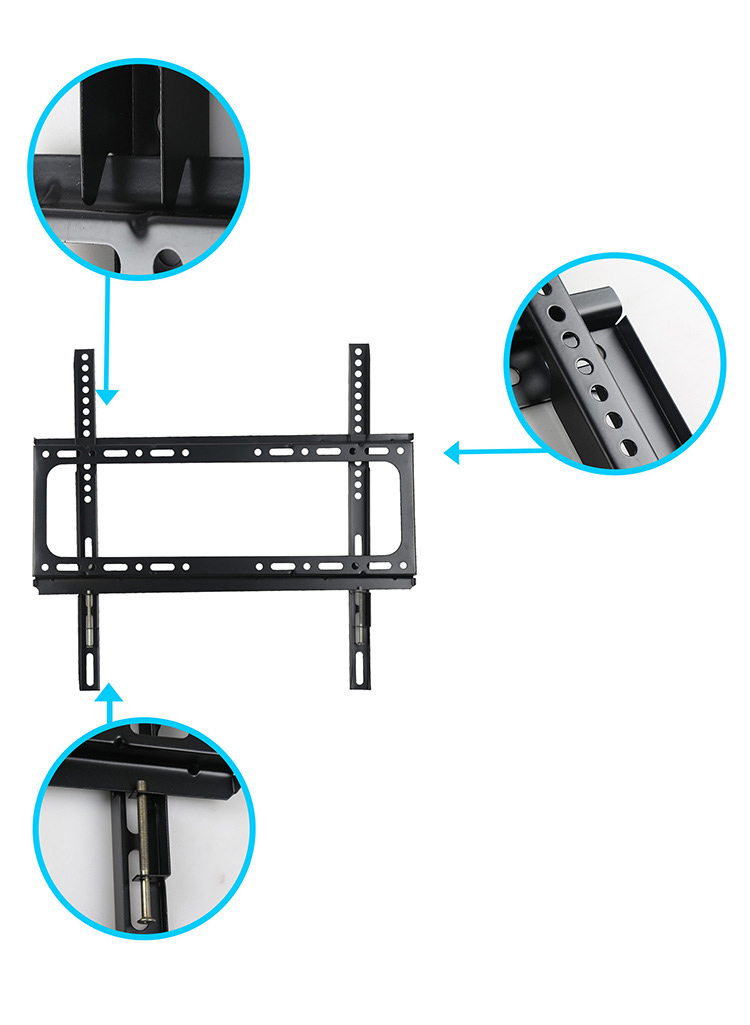

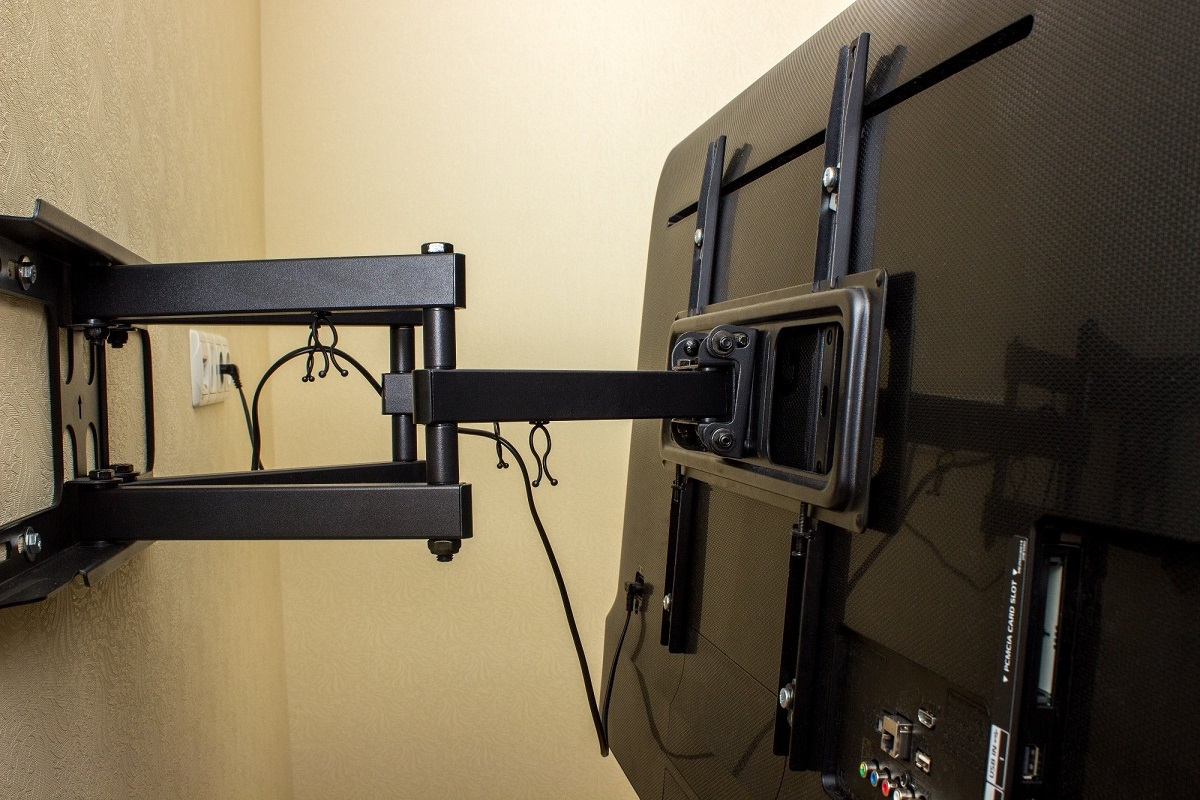

При установке телевизора на стену можно использовать специальные кронштейны или крепления, которые обеспечивают надежное крепление и позволяют регулировать положение телевизора в пространстве.

Какие виды крепления существуют

Определив основные технические параметры, приступают к монтажу оборудования. Он возможен двумя способами:

без кронштейна. Простой способ для тех, кто хочет надежно и быстро закрепить экран на стене. Как повесить телевизор без кронштейна? ТВ-панель монтируется прямо на стену либо на дюралевый профиль. Недостаток — закрепленное оборудование нельзя наклонять и вращать;

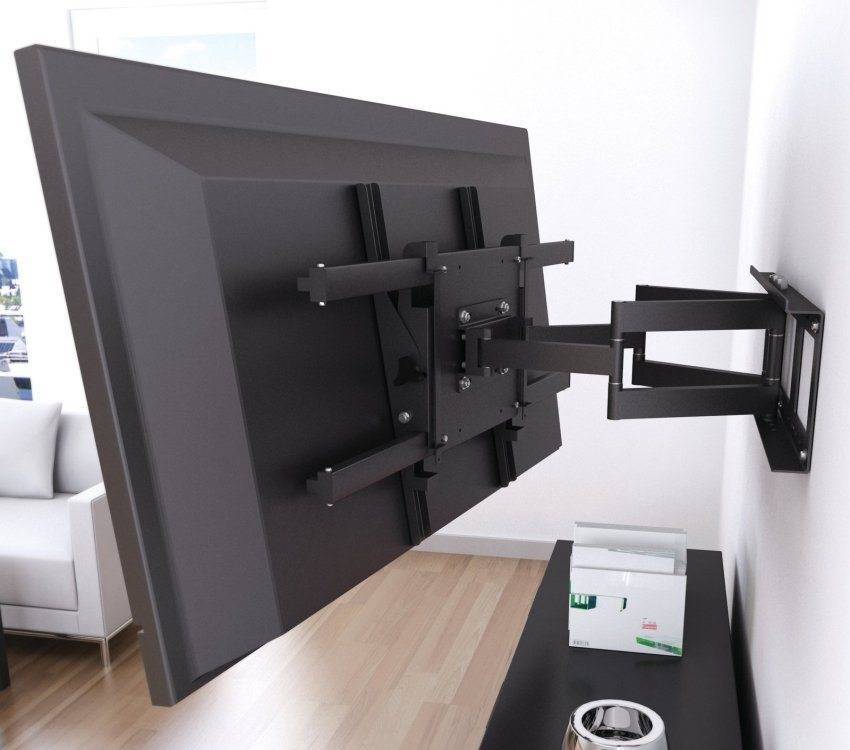

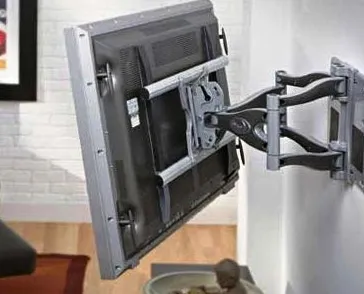

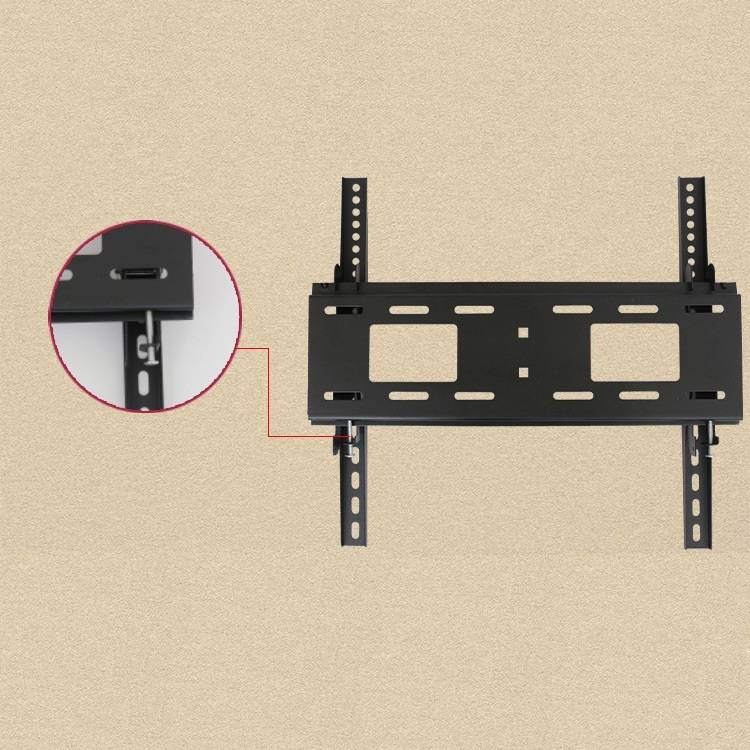

с кронштейном. Для тех, кто ценит комфорт и удобство просмотра телепередач. Выбор кронштейна для монтажа зависит от размеров и модели телевизора. Может выбираться стационарная, поворотная или поворотно-наклонная система. Кронштейн позволяет изменять угол или наклон экрана, что помогает избежать бликов и сделать просмотр более удобным.

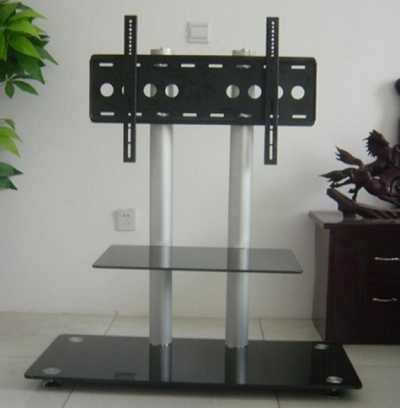

Крепление при помощи опоры

Между экраном и стеной должно быть некоторое расстояние (если в инструкции не указано обратного). Его нельзя привинчивать вплотную к поверхности. Ему необходимо пространство для вентиляции.

Придётся сделать крепление. Однако во многих мониторах есть отверстия, которые позволяют провести монтаж без кронштейна. Дальнейшие советы подойдут для любого способа установки.

Перед тем как повесить телевизор на стену, узнайте, из чего она сделана. От этого зависит, какие детали использовать, и насколько тяжёлые агрегаты можно фиксировать.

Бетон, кирпич. Самый лучший вариант (если не крошатся).

В них надо ввинчивать дюбели для бетона размером от 50 мм. Материал выдержит даже громоздкие изделия. Но стена должна быть толстой и не полой.Дерево.

Установка возможна, если оно хорошего качества. Без больших трещин, гнили и внутренних пустот. Для крепежа используются дюбели для дерева размером от 30 мм.Гипсокартон.

При больших нагрузках будет прогибаться. Можно зафиксировать экран не на самих листах, а на металлических направляющих. Тогда конструкция получится более надёжной.

Но устанавливать большие телевизорывсё равно не стоит. Используются дюбели-бабочки. При ввинчивании они «раскроются» с обратной стороны листа гипсокартона и благодаря этому не выпадут.

Самостоятельно собрать крепление можно из подручных средств. Подойдут, например, детали, которые остались у вас после ремонта или сборки мебели. Подходящий инвентарь также можно приобрести в специализированных магазинах.

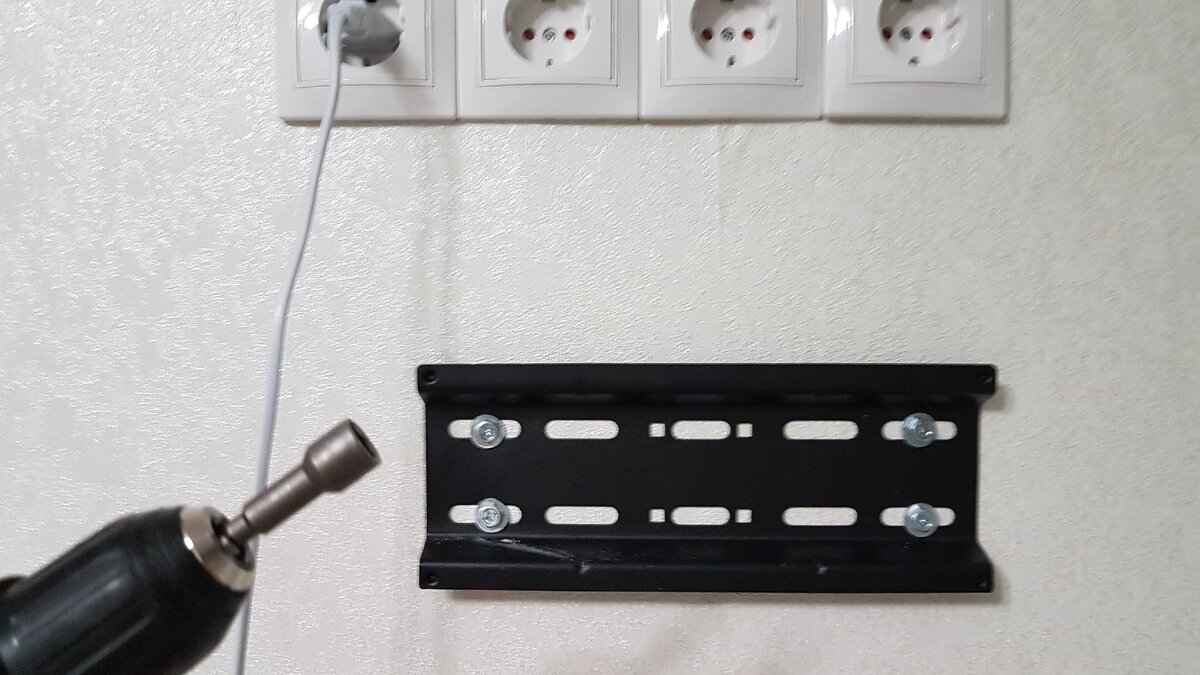

Каркас состоит из двух частей: одна привинчивается к стене, другая — к телевизору.

Чем тяжелее монитор, тем прочнее должно быть крепление. Конструкции могут отличаться в зависимости от ваших нужд. Можно сделать жёлоб, чтобы спрятать провода, создать какой-нибудь декоративный элемент, добавить что-то от себя.

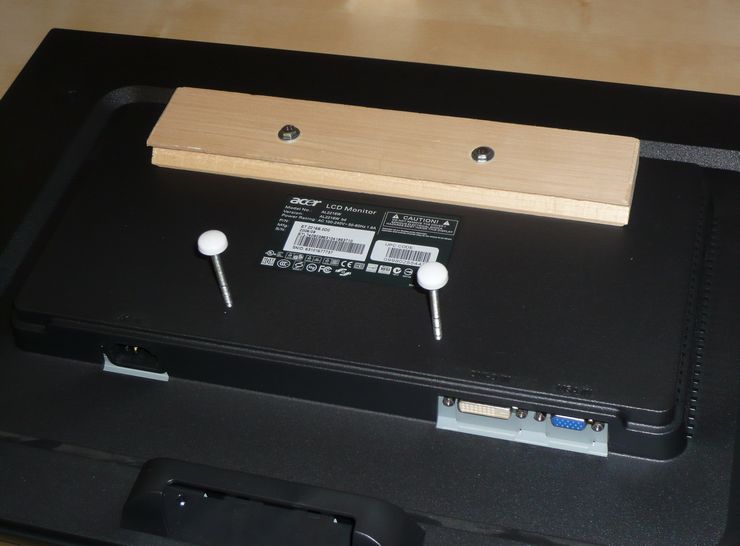

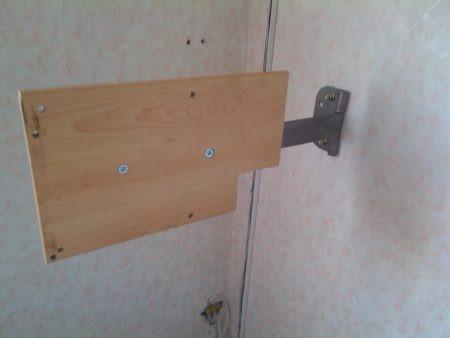

Вот, к примеру, опора для небольшого экрана:

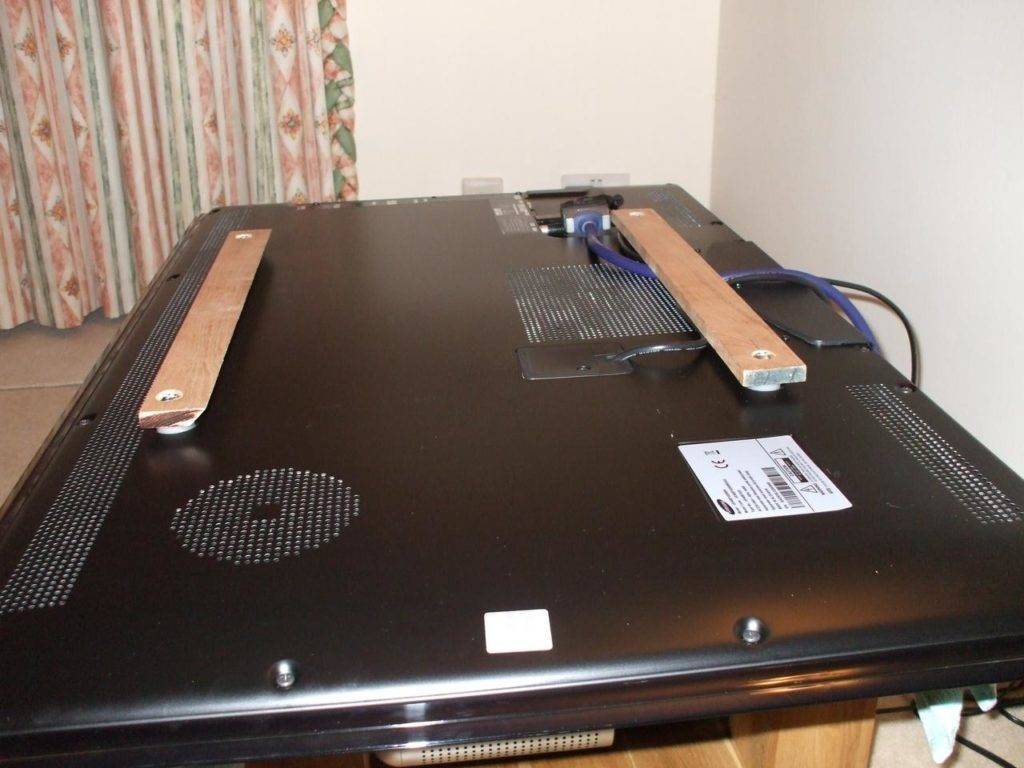

Возьмите мебельную «шину», деревянный брусок и анкерные пластины для окон.Просверлите отверстия в «шине» и бруске.

Предварительно измерьте расстояние между будущими дырками, чтобы детали можно было прикрепить друг к другу.Прикрутите саморезами «шину» к бруску.После этого привинтите брусок с «шиной» к стене.Вначале отметьте, где будут располагаться дырки. Используйте строительный уровень, чтобы поставить каркас ровно.Просверлите отверстия в стене и вбейте в них дюбели.Просверлите дырки в бруске.Привинтите брусок к стене, вкрутив саморезы в дюбели. Используйте шуруповёрт.

Обычной отвёрткой тут не справиться.Винтами зафиксируйте анкерные пластины на задней панели телевизора. Их можно подрезать болгаркой, если не подходят по размеру.После этого прикрепите экран к бруску с «шиной». Это делается при помощи крючков на анкерной пластине.

Так можно повесить только лёгкий телевизор. Большие нагрузки это крепление не выдержит.

Узнать, на какие точно габариты рассчитан созданный каркас, не так просто. На кронштейнах обычно пишут максимальный вес монитора. Но сделанный своими руками агрегат придётся проверять «в полевых» условиях.

Надёжное крепление для телевизора на стену позволит зафиксировать ТВ-панель и обеспечит правильное положение.

Таким образом, плазму можно безопасно использовать, не опасаясь случайно задеть и разбить. Плоский телевизор, установленный на стене, прекрасно вписывается в любой интерьер, а также визуально увеличивает пространство. Рассмотрим в данном обзоре, какие существуют типы креплений, способы их самостоятельного монтажа, а также советы по выбору и покупке наиболее популярных моделей.

Как повесить телевизор на стену: выбор крепежа

Пожалуй, стоит начать с выбора крепежа. Часто крепление для телевизора на стену комплектуется крепежом — дюбелями. Они рассчитаны на максимальную массу, которую может удержать кронштейн, потому их можно использовать. Но подходят они только для стен с нормальной несущей способностью — кирпичных или бетонных. Сейчас же часто стены делают из рыхлых материалов, в которых дюбеля не держатся и повесить на них ничего не получится. Для таких стен есть свои крепления.

Чтобы телевизор не упал со стены, крепеж для него должен быть подобран правильно

Для гипсокартона

Для гипоскартонных перегородок используют специальные дюбеля-бабочки. Они бывают пластиковые и металлические. Так как телевизор имеет все-таки довольно солидный вес, лучше брать металлические дюбеля. Нагрузка, которую они выдерживают значительно выше, чем у пластиковых.

Металлические дюбеля-бабочки выглядят так. Могут быть разного размера, с разной несущей способностью

Когда в установленную заглушку закручивают дюбель, заглушка «раскрывается», образуя отдельные «крылья», которые перераспределяют нагрузку на большую площадь. Именно за счет этого можно что-то повесить на гипрок.

Но, даже имея такие дюбеля, при установке телевизора на гипсокартонную стену, старайтесь подобрать высоту установки так, чтобы верхний крепеж опорной пластины попал на профиль или брус, к которому крепится гипсокартонный лист. Иначе нет гарантии, что лист выдержит нагрузку.

Для сыпучих и пустотелых оснований

Для пустотелых и крошащихся оснований есть другой крепеж — химические дюбеля. Для крошащихся и рыхлых оснований они состоят из капсулы или ампулы, с клеем и анкера или шпильки. Для пустотелых оснований к этому набору добавляется еще сетчатый цилиндр. При установке телевизора на стену, сверлится под крепеж отверстие, хорошо очищается. Это — очень важный момент. Отверстие надо очистить от всех осыпающихся частиц (можно использовать пылесос). Только так можно рассчитывать на нормальную адгезию (сцепление с материалом) и хорошую несущую способность крепежа.

В подготовленное отверстие вставляется ампула/капсула, в нее закручивается или забивается шпилька/анкер, может устанавливаться и заглушка дюбеля. Далее надо подождать, пока клеевой состав затвердеет (около часа), после чего можно продолжить работы.

В стены, сложенные из пустотелого кирпича или строительных блоков, в подготовленное отверстие устанавливают сначала сетчатый цилиндр. Затем в цилиндр укладывают капсулу/ампулу и все действия дальше ничем не отличаются. Зачем нужен цилиндр? Он не дает возможности клею сильно растечься, но обеспечивает его просачивание и адгезию с близлежащим материалом.

Можно ли сэкономить, используя не химические дюбеля, а обычный клей? В общем можно, но без гарантий. В химических дюбелях используется клеевой состав, обеспечивающий адгезию с разными материалами, в том числе и с пластиком. Обычный клей такими свойствами не обладает.

Для тонких стен

В некоторых случаях повесить телевизор надо на перегородку небольшой толщины. Причем они бывают настолько тонкими, что установить крепеж требуемой длины не получится — он вылезет с другой стороны. В этом случае лучше взять не дюбеля или саморезы, а шпильки или болты. Просверлить сквозные отверстия, с другой стороны, под шляпку болта или гайку шпильки, подложить широкую шайбу. Это даст хорошую несущую способность даже в газо или пено бетоне.

Способы установки телевизора на тонкую стену

Чтобы с обратной стороны стены крепеж не портил картину, его можно «утопить». Для этого просверлить отверстие небольшой глубины — чтобы можно было спрятать шайбу и шляпку/гайку. После того как будет все установлено и закреплено, можно будет эти отверстия замазать шпаклевкой.

Для тонких стен с нормальной несущей способностью (кирпич) есть другой способ — использовать как прокладку деревянный брусок или полосу металла. Это поможет установить крепеж нормальной длины, заодно более равномерно распределить нагрузку.

Прячем провода

Даже идеально смотрящийся телевизор на стене могут легко испортить провода. К счастью, спрятать провода можно довольно просто и недорого.

Самое оптимальное решение — это набор для внутристенного удлинения кабеля IWPE. В таком наборе есть все, чтобы спрятать кабель питания и сигнальные кабели. По сути, этот набор предполагает быструю и простую установку дополнительных розеток.

С другой стороны, а почему бы просто вручную не нарастить кабель и пустить его внутри стены вместо того, чтобы покупать дополнительные аксессуары? Вообще-то так делать нельзя, это противоречит правилам безопасности.

Сигнальные кабели можно прятать в стены, но не все: например, кабель HDMI без сертификата NEC CL3 проводить внутри стен нельзя

Если планируете внутристенную прокладку кабеля, заранее обратите внимание на соответствующую сертификацию. Кабели CL3 дороже, но безопаснее

На стадии монтажа учтите, что в будущем вам могут понадобиться дополнительные HDMI-кабели для подключения новых компонентов. Поэтому имеет смысл провести сразу несколько запасных кабелей в стене.

В комплект IWPE всегда входит защищенный провод для внутристенной прокладки. За телевизором у вас будет специальная отдельная розетка, а внизу над плинтусом — входной штепсельный разъем с вилкой, который подключается к любой существующей розетке в доме. Если на словах непонятно, то посмотрите наглядную схему.

Итак, перед началом инсталляционных работ убедитесь, что все ваши низковольтные кабели сертифицированы на внутристенную проводку. Также учитывайте, что в набор для внутристенного удлинения кабеля IWPE, в зависимости от производителя, входят провода разной длины (как правило, от 2 метров).

Кроме того, есть некоторые ограничения. К примеру, нельзя использовать набор IWPE рядом с камином. Лучше не игнорировать эти правила.

Бывают случаи, что внутристенную проводкуорганизовать невозможно. В такой ситуации можно использовать кабель-канал, покрасив его в нужный цвет. Кабель-канал просто крепится к поверхности стены и позволяет спрятать всю проводку.

И еще о кронштейнах

Итак, окончательный ответ на изначальный вопрос: как повесить телевизор на стену, поэтапно сводится к следующему:

Выбираем место крепления ТВ; прежде всего по механическим характеристикам несущей поверхности.
Исходя из них же, веса и габаритов телевизора, определяем способ его крепления к стене.
Выбираем подходящий ко всем наличным условиям кронштейн или держатель, изготавливаем его или приобретаем готовый.

Первые 2 пункта целиком на ваших руках. Основные критерии выбора кронштейна изложены в тексте статьи. На всякий случай в завершение даем еще видео о том, как правильно выбрать кронштейн для телевизора:

Как повесить телевизор на стену: выбор крепежа

Вешаем телевизор на стену без кронштейна — пошаговая инструкция

Наиболее простые и доступные способы монтажа ТВ чаще всего указываются в прилагающейся к нему документации. Если телевизор можно повесить на стену, воспользовавшись глухим способом установки – это так же отражено в руководстве пользователя по его эксплуатации.

При выборе наиболее подходящего способа крепления следует принимать в расчет вес телевизора и его габариты. Проще всего повесить прибор, с небольшим экраном. Если на задней части его корпуса имеются пазы для болтов, то все, что остается сделать – это установить на нужном расстоянии винты и саморезы, прилагающиеся к устройству в комплекте. Далее, установка ТВ происходит подобно невешиванию обычной рамки для фотографий. Но данный способ применим лишь тогда, когда он четко обозначен в руководства пользователя. К тому же, следует помнить, что плотное прилегание прибора к стене значительно снижает возможность его вентиляции. А значит, греться в процессе работы он будет сильнее.

Чтобы обеспечить телевизору необходимую вентиляцию, применяют крепление с использованием опоры. В данном случае неплохим вариантом станет выбор схемы, с применением уголков из металла:

Покупка выполненных из металла пластин и уголков, болтов и гаек.
Изготовление из пластин рамки, соответствующей размеру телевизора. Изготовление отверстий под пазы, размещенные на задней стенке прибора, диаметром, соответствующим резьбе используемых болтов.
Закрепление на раме четырех уголков и фиксация собранной конструкции на задней части корпуса прибора. Все крепления производятся с использованием болтов. Проверка получившейся конструкции на прочность.
Закрепление на стенке четырех уголков на расстоянии, аналогичном расстоянию уголков, установленных на задней части корпуса прибора.
Подбор подходящего положения ТВ-прибора на стене. Для уголков, имеющих три отверстия, допустимых вариантов положений может быть три.
Закрепление уголков.

Сообщества › Сделай Сам › Блог › Самодельные стеновые кронштейны для телевизоров

Что то как то для меня дороговаты ценники на эти кронштейны для телевизоров, особенно поворотные.Решил сам сделать и поделиться с вами.На кухню надо было кронштейн с поворотом примерно на 30 градусов, посмотрел в магазине и передумал брать, неоправдано дорого.Зашел в строительный магазин и купил такие вот опоры для стропил.

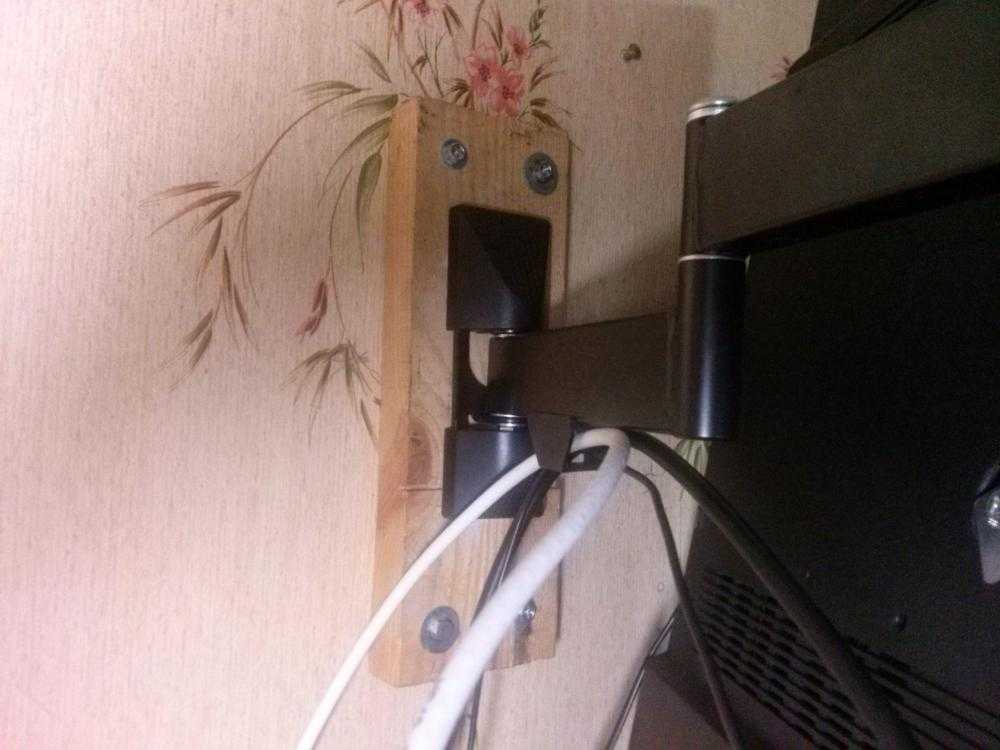

Так их установил.

Брусок срезал под углом «клином» и телевизор теперь повернут так как мне надо.

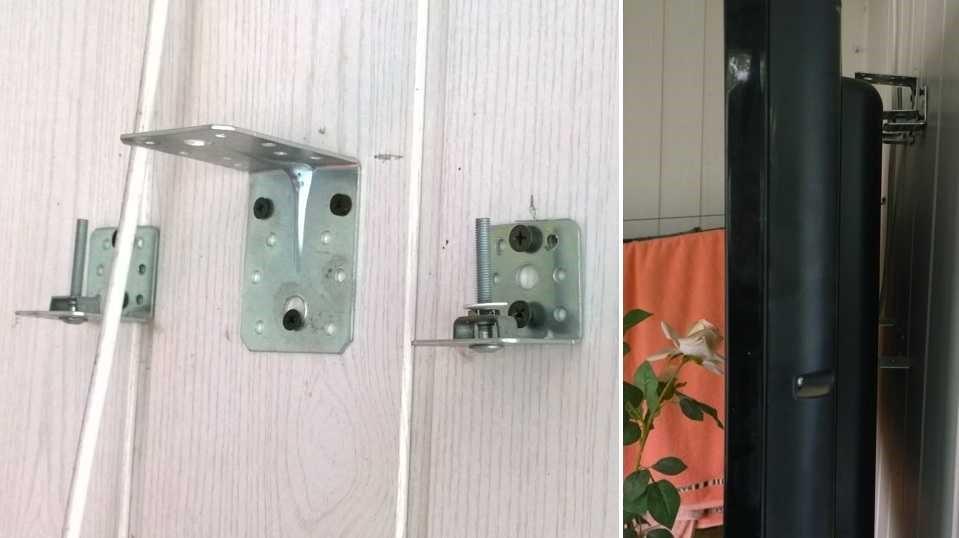

Следующий телевизор повесил на веранде. Совсем бюджетно получилось, и сверлить даже не пришлось, в отличии от первого)))Купил 6 строительных уголков и два болта с гайками.

Большой уголок у меня для цифрового рессивера. Ставлю его прямо с верху на «телик».

Комментарии 45

Daa! na6ix ljudeij umom ne ponjatj!

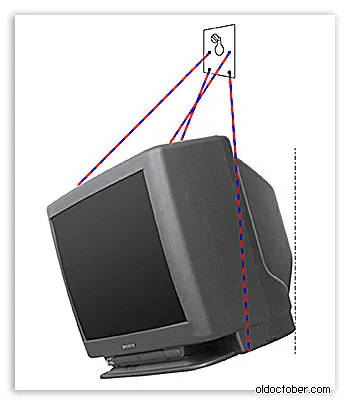

У меня два телевизора висят просто на проволоке.Сделал петлю из медной проволоки сечением 2,5кв. мм. Концы зажал винтами стандартного крепления VESA (сделал петлю вокруг верхних винтов и концы закрепил нижними для прочности).В стену просто вкрутил анкер-крюк. Вот и все.Наклон можно менять проставками либо в верхней части, либо в нижней.

Браво. Я в таких случаях говорю: » А кто вам что скажет?»

Мну смотрит телек висящий на подвесе для стропила… Рублей за 40 )))

Я для монитора делал кронштейн за 18 рублей из «подвес прямой под гипсокартон»как здесь. zenkof.blogspot.ru/2012/11/blog-post.html

Я думал один такой! оказывается нет.

Похоже чем то )))) у меня еще один кронштейн сделанный есть, от ненужной уже большой спутниковой антенны поворотный механизм, ну там как заводское все получилось (родственнику делал)

У меня на черных саморезах шкафы кухонного гарнитура висят с посудой. Вроде держат!

не, не мой вариант, стремно, вот как раз собираюсь делать крепление под 32 телик, тоже выложить что ли

Норм так решение, но не домой. С эстетикой тут беда))

На кухне не видно, он в нише, а второй варик, (веранда) у меня не дома, в саду типа беседки

Ну когда не видно, то дешево и сердито)) И крепко)

Так же «самостоятельно»(в кавычках, потому что работал на заводе на момент изготовления) телевизор брали за 27 тысяч,3 с лишним тысячи за хороший кронштейн жаба задушила отдавать, а те что дешевле как то не надёжно выглядят. В итоге изготовляли из 3мм листа стали из двух частей 250х250 мм (на «салазках»), на наш кронштейн не то что телевизор, и холодильник повесить не страшно))) К стене анкерами 100 мм прикреплен. Стоимость кронштейнов, как и многих товаров в магазинах сильно завышена

что-то не рассмотрел, как реализован «поворот на 30 градусов? телевизор весит почти параллельно стене

Это второй висит параллельно, а первый за счет бруска деревянного (клинообразного)
