Замена светодиодных лампочек в потолочных точечных светильниках

Типы конструкции светильников

Точечные светильники делят по функциональности, способу установки и регулировки. Во втором случае они могут быть встраиваемыми, накладными и подвесными. Накладные чаще всего устанавливают на баркасные основания – кирпичные стены или бетонный потолок. Они подойдут в том случае, если необходимо подчеркнуть отдельные элементы интерьера и не затрагивать при этом габариты комнаты.

Рис.2 накладной светильник.

Конструкция накладного светильника включает в себя крепежную площадку, рассеиватель и корпус. Особенностью данного типа является необходимость установки монтажной планки над отверстием, меньшим, чем сам корпус. Если этого не учесть, оно не перекроется плафоном. Корпус следует фиксировать на крепежную площадку. Для этого используют боковые шурупы.

Встраиваемые модели устанавливают на каркасные основания, это могут быть:

• стеновые ниши;
• гипсокартонные конструкции;
• мебельные перегородки;
• стены и реечные потолки;
• натяжные потолки.

На корпусе светильника есть фиксаторы и крепёжные элементы. Каких-либо сторонних усилений не потребуется. Для установки в потолок необходимо заранее подготовить отверстие с подведенными входами под провода.

Потолочные светильники монтируют на определённом расстоянии от установочной поверхности. Саму лампу вывешивают на питающий декоративный кабель, который закреплен на потолке. Усиливать конструкцию дополнительными деталями не нужно.

Но если это массивный светильник, рекомендуется дополнительно установить монтажные планки. Обычно они производятся из металла или дерева. Подвесные светильники монтируют на любые основания, но в большинстве случаев их используют как отдельный элемент декора.

Видео: Почему нельзя использовать точечные светильники

Пошаговая инструкция

Последовательно выполняя инструкции по замене лампы в натяжном полотне, удастся избежать типичных ошибок и проблем. Пошаговая инструкция включает несколько стандартных действий и не требует наличия специальных навыков.

Общие правила

Прежде чем приступить к непосредственному выполнению работы, следует ознакомиться с общими правилами. Также потребуется провести несколько подготовительных мероприятий.

Лестница

Для работы на высоте потребуется стремянка. Выбирая лестницу, нужно учесть ее высоту, чтобы было комфортно стоять на опоре и легко дотягиваться до потолочного покрытия.

Перчатки

Использование рабочих перчаток поможет не оставить на поверхности натяжного потолка и осветительных приборах отпечатки пальцев. В противном случае можно легко испачкать полотно, что создаст ряд проблем при его дальнейшей чистке и займет большое количество времени.

Усилия

Как правило, чтобы достать лампочку из конструкции натяжного потолка, требуются минимальные усилия

Важно аккуратно выкручивать и извлекать осветительный прибор из полотна, чтобы не допустить его деформацию

Отключение напряжения

Снизить риск травмоопасных ситуаций во время проведения работ помогает предварительное отключение подачи напряжения. Для этого достаточно переключить соответствующие рубильники в электрическом щитке. Часто многие допускают ошибку и ограничиваются нажатием выключателя в помещении, но такая мера не обеспечивает полную защиту от удара током и поломки электрооборудования.

Демонтаж

Процесс извлечения отработанной лампы зависит от ее разновидности. Стандартные лампы накаливания достаточно просто выкрутить. Галогеновую либо светодиодную разновидность потребуется немного пошатывать мягкими плавными движениями, а если она будет надежно зафиксирована, то можно аккуратно повернуть ее вокруг своей оси и затем вытащить.

Установка новой лампы

Купив новый светильник, нужно сначала убедиться в его исправном функционировании с помощью специального тестера. Затем нужно вставить лампочку согласно следующей инструкции:

• отключить электричество в помещении в целях безопасности;
• удалить крепежный элемент со старой лампы и изоляцию с проводки;
• разъединить провода и снять осветительный прибор;
• установить новую лампочку, подключить провода на исходную позицию и восстановить электроизоляцию;
• спрятать провода и надеть крышку светодиодного светильника;
• закрепить крышку болтами.

Закрепление источника освещения в потолочном споте чаще всего осуществляется благодаря стопорному кольцу. Для этого сжимают его боковые крепежи, вставляют в пазы и отпускают. Используя разновидности без стопорного кольца, потребуется целиком извлекать осветительный прибор из натяжного полотна и после замены фиксировать его крепежными болтами.

Меры безопасности

Необходимо проявлять осторожность при работе с натяжным потолком

В работе прежде всего необходимо позаботиться о здоровье. Все работы выполняются при полностью отключенном электричестве.

Энергосберегающий люминесцентные лампы необходимо беречь от разрушения. В них содержится ртуть. По этой причине лампы нельзя утилизировать вместе с бытовыми отходами. Нужно их отнести в пункт приема.

При необходимости нарастить кабель нужно пользоваться коннекторами или надежно обмотать скрутку изоляционной лентой. Скотч, лейкопластырь использовать нельзя.

При работе с натяжными потолками следует проявлять особую осторожность. Вставить светодиодную лампу в потолочный светильник на таком основании и не повредить покрытие бывает сложно

Случайное касание острым предметом может привести к полной потере полотна.

Отключите сеть от питания с помощью выключателя или отключите напряжение на щитке, чтобы кто-то случайно не включил свет. Для работы вам потребуется хорошее освещение, поэтому выполняйте ее в дневное время. Если необходимо, воспользуйтесь фонариком.
Дождитесь, пока осветительные приборы не остынут, даже если у вас светодиоды. Иногда, если соединение негерметичное, могут нагреваться цоколи и крепежные элементы.
Используйте устойчивую лестницу (стремянку), стул или стол. Если вы обопретесь о натяжной потолок, то можете его повредить. Также это позволит избежать падения, если конструкция окажется ненадежной.
Вытаскивайте лампочку аккуратно без усилий. Стеклянный корпус от перепада температур становится непрочным и может лопнуть в руках. Не дотрагивайтесь до потолка, чтобы не испортить его и проводку.
Если цоколь приклеился к патрону, возникает опасность вырвать лампочку без цоколя. Будет удобнее отсоединить конструкцию от проводки, а затем соединить все обратно

Иногда может помочь скотч — приклейте его к лампе и осторожно потяните.

Технические характеристики

• Потребляемая мощность варьируется от 3 до 25 Вт.
• Питающее напряжение в среднем от 12 до 220 В. Чаще всего используется сети постоянного тока 12 В, но благодаря мощным драйверам имеется возможность использовать светильник в переменном напряжении 220 В.
• Световой поток составляет 70-80 лм/Вт. Светодиодная лампа Экола GX53 имеет светоотдачу 90 лм/Вт, но она дороже на 10% остальной продукции. На каждый ватт диод выдаёт почти в 10 раз больше светового потока, чем обычная лампа накаливания.
• Цветовая температура находится в диапазоне от 2700 К до 7000 К. Благодаря светодиодным кристаллам доступны следующие варианты цвета освещения: тёплый белый (2700-3200 К), дневной (3500-5000 К) и холодный белый (5000-7000 К). Данная характеристика отображается не только на упаковке, но и на самой лампе.
• Регулировка яркости регулируется с помощью диммера. Он производит питание в виде импульсов. Чем меньше частота импульса, тем диод тусклее, чем выше, тем он ярче. Частота мигания незаметна, так как она составляет около 200-300 кГц. Встроенный драйвер настроен на линейный тип питания и лишь на определённую частоту работы.
• Свет излучается в одну сторону и в малом секторе. Для увеличения используются рассеиватели из матированных поликарбонатов. Можно также использовать несколько диодов, направленных под разными углами.
• Светодиодные светильники работают при температуре от -40 до +40. Это даёт возможность их использовать вместо других, более вредных, натриевых, газоразрядных или ртутных светильников.
• Данные источники света не греются, не бликают и не мерцают, в отличие от обычных ламп накаливания.
• Минимальная пульсация, в частности у Ecola Light (коэффициент меньше 1 %).

Снятие точечного светильника

Каждый владелец натяжных потолков рано или поздно задается вопросом – как менять светильники в таком потолке. Этот процесс также имеет свои нюансы, о которых мы и расскажем. Чтобы в процессе работы не возникло проблематичных ситуаций, прежде чем приступать к делу стоит внимательно ознакомиться со схемой, тогда все пройдет без запинки.

Снятие точечного светильника имеет некоторые трудности, а именно:

• В момент извлечения осветительного элемента, пружины, закрепляющие его над потолком, могут бить по пальцам
• Если не отключить электричество, есть большой риск удара током.
• Когда пружины слишком тугие, при извлечении лампы можно повредить штробу.

Однако при определенной предосторожности можно избежать этих проблем

• Во-первых, всегда обесточивайте комнату перед демонтажем осветительных приборов;
• Во-вторых, крепко придерживайте пружины светильника, тогда останутся целыми и пальцы и потолок.

Учитывая все вышеперечисленные правила, вы сможете легко поменять встроенный светильник в своем натяжном потолке.

Конструктивные особенности цоколя gu10

Внешний вид и габаритные размеры

По чертежу заметно, что на концах контактов цоколя имеются утолщения. Именно в них и есть основное конструктивной отличие gu10 от других штырьковых моделей.

Главное назначение утолщений – крепкая фиксация в патроне светильника. Кроме этого лампы с gu10 просто и быстро вставляются в патрон: источник света достаточно вставить и слегка провернуть. Контакт не пропадет во время эксплуатации.

Дополнительно такой цоколь обеспечивает электрическую безопасность: gu10 используются только в сетях с напряжением 220 В. Их невозможно вставить в патрон низковольтных светильников.

Маркировка цоколей довольно просто: буквы означают штырьковый тип с поворотной фиксацией, а цифры – расстояние между центрами штырьков. В данном случае расстояние составляет 10 мм.

Замена светодиодной лампы

Вначале следует отключить электропитание квартирной сети. Для выполнения работы понадобятся стул или стремянка

При работе с натяжным потолком нужно соблюдать осторожность, чтобы не повредить материал

Замена лампы осуществляется следующим образом:

1. Разблокировать светильник от креплений (лампочка зафиксирована специальным кольцом).
2. Не спеша выкрутить старый источник света. Затем вместо него установить новый светильник.
3. Чтобы вставить новую лампочку, описанные выше действия производятся в обратном порядке. Когда лампа вмонтирована, кольцо-фиксатор нужно вернуть на прежнее место.

Какие используют лампы в точечных светильниках

В магазинах можно найти целый ряд продукции для точечных светильников, они отличаются как напряжением, так и конструкцией

При замене лампы нужно обратить внимание на оба фактора:

1. Напряжение питания – 12, 24 или 220 В.
2. Тип цоколя.

Напряжение питания 12В позволяет использовать такие лампы в любых помещениях, в том числе влажных – ванной комнате и кухне. Тип цоколя уже зависит от самого светильника, для точечных светильников их достаточно много, среди них можно выделить самые распространенные:

• E14;
• E27;
• GU4;
• GU5.3;
• GU10;
• GX53;

Обобщенно их можно разделить на две группы:

1. Резьбовой цоколь.
2. Штырьковый (лампа нужно вставить с или без поворота).

Последнее отличие – тип лампы:

• Лампа накаливания;
• Галогеновая;
• Люминесцентная;
• Светодиодная;

Последние два типа принято называть «Энергосберегающий». Давайте разберемся как поменять светодиодную и любую другую лампочку в точечном светильнике.

Как снять светильник

Технология замены точечного светильника определяется видом цоколя лампочки и наличием стопорного кольца или пружинных зажимов.

Лампы точечных светильников.

Производители светильников выпускают лампочки с несколькими видами цоколя: резьбовым (винтовым), обозначается буквой «Е» и штырьковым, обозначается символом «G». Проблем с заменой лампочек с цоколем Е нет. Выкрутил перегоревшую лампочку, вкрутил новую.

Резьбовой (Е) тип цоколя.

Штырьковый (G) тип цоколя.

В цоколях с маркировкой G также все просто. С прямыми штырями лампочки (G53) вынимаются движением на себя — нужно потянуть за колбу, вставляются обратным движением, до щелчка. Чуть сложнее с цоколем GU10, GX53, где на концах штырей есть утолщение. Здесь одной рукой нужно придерживать корпус осветительного прибора, другой повернуть лампу против часовой стрелки на 200 градусов. Вставляется новая лампочка в корпус в обратном порядке.

Патрон для лампочки с Е цоколем.

В зависимости от крепления — стопорное кольцо или пружины, — лампочку необходимо достать из корпуса светильника или из платформы вместе с радиатором охлаждения.

Корпус со стопорным кольцом

Как снять точечный светильник с натяжного потолка со стопорным кольцом? Порядок работы следующий:

Сжать стопорное кольцо.

1. Помещение обесточивается. При этом не выключателем — через него может проходить вместо фазы ноль, а автоматом. Если такой прибор не стоит в квартире, то необходимо выйти в коридор и вывернуть пробки;
2. Стопорное кольцо за усики сжимается специальными пассатижами (можно пальцами, но очень неудобно) и вынимается из гнезда. Стопор нужно придерживать второй рукой, чтобы он не улетел в сторону (может подпружинить) и не поранил лицо;
3. Корпус светильника сам выпадает из платформы и держится на проводах. Остается произвести снятие лампочки одним из описанных выше способом;
4. Перегоревшая лампочка меняется на аналогичную, той же мощности (при меньшей мощности будет темновато, большей — возможен перегрев потолочного полотна);
5. Вставляют корпус светильника в платформу и фиксируют его стопорным кольцом.

Корпус на пружинах

Как снять светодиодную лампу с натяжного потолка, зафиксированную в платформе пружинами? Алгоритм действий немного другой:

осветительная система натяжного потолка обесточивается;
светильник расшатывается для образования маленького зазора под отвертку;
плоской отверткой осторожно, чтобы не повредить полотно, отжимается край корпуса светильника от платформы;
в образовавшийся зазор вставляют вторую плоскую отвертку;
двумя отвертками корпус осторожно извлекается из потолка до тех пор, пока пальцы не достанут пружины;

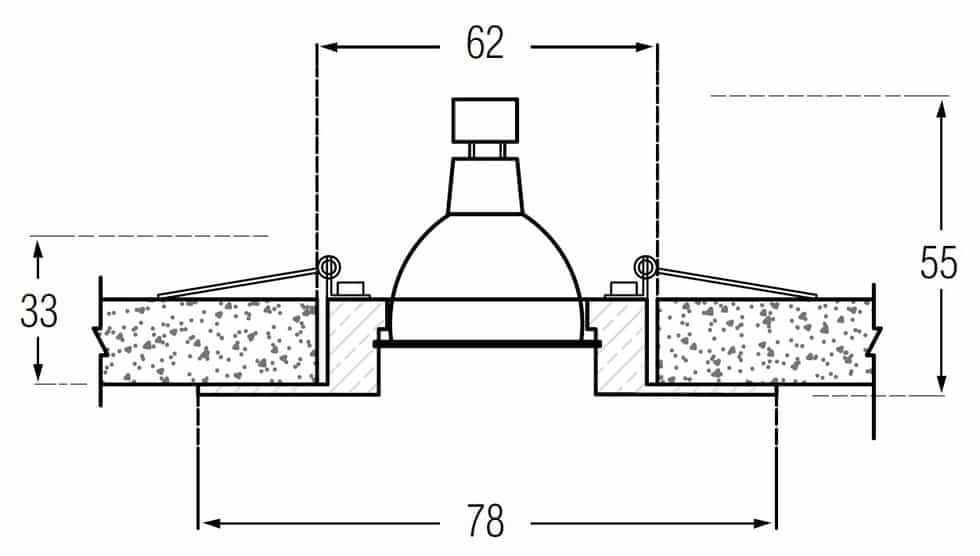

Схема крепления светильника.

пальцами пружины прижимаются к корпусу светильника, после чего осветительный прибор легко достается из потолка;

Пальцами пружина прижимается к корпусу.

• движением на себя или поворотом против часовой стрелки лампа вынимается из патрона;
• новая лампочка устанавливается в патрон;
• пружины пальцами прижимаются к корпусу светильника и вводятся внутрь кольца держателя, после чего легким движением корпус осветительного прибора ставится на место;
• включается электропитание.

Как снять лампочку с натяжного потолка

Проще всего выкрутить лампочку с винтовым цоколем из подвесного потолка, выдерживающего нагрев ламп накаливания и галогенок. Таблица разновидностей винтовых цоколей, обозначающихся буквой E. Цифры означают диаметр окружности резьбы в мм.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	“Миньон” (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 В)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)

В софитах натяжных систем чаще всего применяются малогабаритные светодиодные или галогенные лампы с цоколем E14, так как нагрев стандартных ламп накаливания E27 деформирует пластиковое полотно. Выкручивается такой цоколь поворотом против часовой стрелки. В некоторых моделях лампа защищена стеклом, которое крепится в кольце с резьбой, вкручивающейся в корпус софита. Для доступа к источнику света нужно сначала выкрутить кольцо со стеклом, придерживая рамку корпуса другой рукой, и только потом выкручивать лампочку. Стандартный формат E27 подразумевает использование только светодиодных ламп, повторяющих форму лампы накаливания.

Извлекается светодиодка путем выкручивания за выступающую часть колбы.

Замена ламп MR16, GU5.3

Лампа с цоколем GU5.3

Двухдюймовый мультифасеточный рефлектор лампы MR16 рассеивает свет отдельными пучками или общим потоком в определенном направлении. Изначально конструкция разрабатывалась для диапроектора, но в дальнейшем нашла применение в студийном и домашнем освещении. Чаще всего оснащается галогенными лампочками на 12 V мощностью 20-40 Вт или светодиодными на 6, 12, или 24 Вт. Модификация MR16 для спотов имеет штырьковый цоколь типа GU 5.3 с расстоянием между контактами в 5,3 мм.

Разновидности штырьковых цоколей типа G.

Контакты GU 5.3 вставляются в керамический разъем.

Керамические патроны

Чтобы заменить лампочку MR16 в подвесном потолке, не обязательно вынимать весь светильник. Крепится она в корпусе софита двумя способами:

1. Посредством внутренней стопорной металлической скобы.
2. При помощи скрытого кольца с резьбой.

Замена источника света без извлечения светильника происходит в следующем порядке:

1. Помещение обесточивается посредством выкручивания пробок или выключения тумблера в защитном автомате на счетчике.
2. Для облегчения доступа к прибору под него ставится стол, стул или стремянка.
3. Удерживая одной рукой корпус софита, другой рукой извлекается стопорная скоба или выкручивается внутреннее колечко с резьбой.
4. Вытащить штырьки цоколя из разъема. Для этого MR16 нужно потянуть вниз, удерживая пальцами керамический разъем.
5. Новый источник света вставляется штырьками в разъем до щелчка.
6. Лампочка заводится в посадочное место, провода укладываются в пустоту на платформе.
7. MR16 фиксируется стопорной скобой, устанавливаемой в специальную канавку по внутреннему периметру корпуса спота или кольцом с резьбой.

Если канавка под скобу или резьба под колечко перекрыта лампой, то нужно ее вынуть и проверить, не попали ли провода между корпусом лампочки и софита.

Замена ламп типа GX53 (таблетка)

Таблетки имеют приплюснутую форму, что позволяет применять их в помещениях, где необходимо экономить пространство между несущими конструкциями и подвесным потолком. В качестве источника света в таблетках используются светодиоды, для которых в корпус прибора установлен блок питания. GX53 — это формат штырькового цоколя, с расстоянием между контактами в 53 мм. На концах штырьков имеются утолщения для фиксации в поворотных пазах разъема.

Поворотный механизм крепления.

Процесс замены софита с цоколем GX53 аналогичен замене стартера на дневных газоразрядных трубках.

Для того чтобы поменять лампочку типа таблетка в потолочном светильнике необходимо:

1. Обесточить помещение.
2. Придерживая корпус спота повернуть таблетку против часовой стрелки на 10-15 градусов до упора и потянуть ее вниз.
3. Установить исправную лампочку, совместив штырьки с пазами на разъеме в области их расширения и провернуть таблетку по часовой стрелке до упора и щелчка.

Конструкция прибора проста, но имеет недостаток. На участке контакта штырьков с разъемом со временем может образовываться нагар, из-за которого светильник начинает мигать и периодически гаснуть. Чтобы избежать этого, таблетки необходимо периодически вынимать и зачищать контакты от окиси. В некачественных моделях патрона язычок в разъеме залипает в крайнем положении и приходится вытягивать его крючком, а если это не удается, менять патрон целиком. В остальном же таблетки считаются самыми простыми в эксплуатации точечными лампочками.

Типы цоколей

Важный параметр для источника освещения — тип цоколя. Существует три вида цоколей — винтовой, байонетный и штыревой. Каждый из них — со своим диаметром и методом крепления.

Наиболее известный и широко распространенный тип цоколя — винтовой. Он используется в лампах накаливания. Байонетный разъем — это фактически подвид винтового, он представляет собой выступы на разъеме и пазы на патроне. Штыревые цоколи стали популярны в последнее время в связи с распространением галогенных и светодиодных светильников. На рынке представлены семь различных модификаций штыревых разъемов.

На рисунке показаны встречающиеся типоразмеры штыревых цоколей.

Обратите внимание! Все источники света при замене должны иметь одинаковый вид цоколя. Ни один из них не взаимозаменяем

В противном случае придется менять не только лампочку, но и цоколь.

Замена светодиодной лампы

Вначале следует отключить электропитание квартирной сети. Для выполнения работы понадобятся стул или стремянка

При работе с натяжным потолком нужно соблюдать осторожность, чтобы не повредить материал

Замена лампы осуществляется следующим образом:

1. Разблокировать светильник от креплений (лампочка зафиксирована специальным кольцом).
2. Не спеша выкрутить старый источник света. Затем вместо него установить новый светильник.
3. Чтобы вставить новую лампочку, описанные выше действия производятся в обратном порядке. Когда лампа вмонтирована, кольцо-фиксатор нужно вернуть на прежнее место.

Виды ламп для подвесных потолков

Чтобы сменить вышедшее из строя изделие на приборе освещения, необходимо разобраться с типами ламп, которые могут в них использоваться.

Лампы накаливания

Это самый первый источник искусственного освещения, которым люди пользуются больше века. Такие элементы для приборов, расположенных на подвесных потолках, считаются неэффективными, так как в свет преобразуют всего лишь 2 % потребляемой энергии. Другой существенный минус связан с сильным нагревом корпуса. Высокие температуры выделяют значительное тепло, которое поступает в не вентилируемое пространство между базовым потолочным основанием и поверхностью декоративной конструкции.

Из-за сильного нагрева лампы накаливания нельзя устанавливать на натяжные потолки, поскольку пленка ПВХ начнет быстро плавиться. Поэтому применять их здесь можно только в классических люстрах, располагая на удалении от декоративного полотна.

Также такие лампы обладают значительными габаритами, а длина элементов может достигать 15 см. Следовательно, они являются не лучшим вариантом для подвесных потолков. Среди такого многообразия минусов можно выделить только два преимущества: бюджетную стоимость и возможность бесперебойной работы в помещениях с повышенной влажностью или низкими температурами.

Галогенные

До того, как натяжные потолки приобрели популярность, данные лампы устанавливали только в прожекторах и фарах транспортных средств. Однако с течением времени они себя хорошо зарекомендовали, и теперь очень часто применяются для освещения подвесных потолков. Им свойственны следующие преимущества:

• обладают длительным эксплуатационным сроком (до 10 лет);
• сразу набирают мощность после включения;
• широкий цветовой ассортимент;
• особый спектр освещения, насыщающий лучи;
• возможность регулирования угла освещения.

При помощи галогенных ламп на потолках из пленки ПВХ получится создать удивительный дизайн.

• потребляют много энергии;
• выделяют большое количество тепла;
• требуют установки дополнительной вентиляции в помещении;
• довольно дорого стоят.

Но все недостатки окупаются длительным эксплуатационным сроком, в течение которого не придется беспокоиться о выходе источника освещения из строя и его замене.

Энергосберегающие

Их название говорит само за себя. Основное преимущество таких элементов – потребление небольшого количества энергии в процессе работы. К таким источникам относятся и люминесцентные лампы.

Обладают следующими преимуществами:

• экономичность;
• компактность;
• многообразие дизайнов.

Главный недостаток – недолговечность, которая уменьшается пропорционально количеству включения и выключения лампочки. Чем больше таких манипуляций с ней будет проведено, тем скорее она придет в негодность. Для таких изделий нежелательны и частые перепады напряжения, которые негативно сказываются на их работоспособности. Однако, при правильной эксплуатации срок бесперебойной работы элемента достигает 5 лет.

Эти лампы не рекомендуется устанавливать в светильники для освещения помещений с высокой влажностью.

Светодиодные

Самый новый источник искусственного освещения, который за короткое время успел завоевать признание и популярность среди потребителей, благодаря следующим преимуществам:

долгий срок службы (более 10 лет); экономичность

По данному показателю светодиодные лампы соответствуют люминесцентным элементам; свет, излучаемый ими, не оказывает раздражающего действия на глаза; специальные контроллеры, которые идут в комплекте или приобретаются отдельно, позволяют регулировать интенсивность освещения, менять его оттенки; с помощью светодиодов можно организовать в комнате направленное освещение, акцентируя внимание на определенной зоне

Главный минус заключается в их высокой стоимости.

Такие светильники могут быть выполнены:

• в виде самостоятельного устройства полностью готового к работе. Тогда при выходе из строя светодиода, придется полностью менять прибор, так как вставить новую лампочку не получится;
• в виде корпусного светильника, в котором существует возможность замены неисправного источника освещения.

Отдельно стоит упомянуть светодиодную ленту, применяемую в качестве декоративной подсветки или для дополнительного освещения конкретной зоны в помещении.

Таким образом, для точечных светильников на подвесном потолке лучше использовать галогенные, люминесцентные или светодиодные лампочки.

Как снять лампочку с натяжного потолка

Проще всего выкрутить лампочку с винтовым цоколем из подвесного потолка, выдерживающего нагрев ламп накаливания и галогенок.

Таблица разновидностей винтовых цоколей, обозначающихся буквой E. Цифры означают диаметр окружности резьбы в мм.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	«Миньон» (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 В)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)

В софитах натяжных систем чаще всего применяются малогабаритные светодиодные или галогенные лампы с цоколем E14, так как нагрев стандартных ламп накаливания E27 деформирует пластиковое полотно. Выкручивается такой цоколь поворотом против часовой стрелки. В некоторых моделях лампа защищена стеклом, которое крепится в кольце с резьбой, вкручивающейся в корпус софита. Для доступа к источнику света нужно сначала выкрутить кольцо со стеклом, придерживая рамку корпуса другой рукой, и только потом выкручивать лампочку. Стандартный формат E27 подразумевает использование только светодиодных ламп, повторяющих форму лампы накаливания.

Извлекается светодиодка путем выкручивания за выступающую часть колбы.

Замена ламп MR16, GU5.3

Лампа с цоколем GU5.3

Двухдюймовый мультифасеточный рефлектор лампы MR16 рассеивает свет отдельными пучками или общим потоком в определенном направлении. Изначально конструкция разрабатывалась для диапроектора, но в дальнейшем нашла применение в студийном и домашнем освещении. Чаще всего оснащается галогенными лампочками на 12 V мощностью 20-40 Вт или светодиодными на 6, 12, или 24 Вт. Модификация MR16 для спотов имеет штырьковый цоколь типа GU 5.3 с расстоянием между контактами в 5,3 мм.

Разновидности штырьковых цоколей типа G.

Контакты GU 5.3 вставляются в керамический разъем.

Керамические патроны

Чтобы заменить лампочку MR16 в подвесном потолке, не обязательно вынимать весь светильник. Крепится она в корпусе софита двумя способами:

1. Посредством внутренней стопорной металлической скобы.

2. При помощи скрытого кольца с резьбой.

Замена источника света без извлечения светильника происходит в следующем порядке:

1. Помещение обесточивается посредством выкручивания пробок или выключения тумблера в защитном автомате на счетчике.
2. Для облегчения доступа к прибору под него ставится стол, стул или стремянка.

3. Удерживая одной рукой корпус софита, другой рукой извлекается стопорная скоба или выкручивается внутреннее колечко с резьбой.

4. Вытащить штырьки цоколя из разъема. Для этого MR16 нужно потянуть вниз, удерживая пальцами керамический разъем.

5. Новый источник света вставляется штырьками в разъем до щелчка.
6. Лампочка заводится в посадочное место, провода укладываются в пустоту на платформе.
7. MR16 фиксируется стопорной скобой, устанавливаемой в специальную канавку по внутреннему периметру корпуса спота или кольцом с резьбой.

Если канавка под скобу или резьба под колечко перекрыта лампой, то нужно ее вынуть и проверить, не попали ли провода между корпусом лампочки и софита.

Замена ламп типа GX53 (таблетка)

Таблетки имеют приплюснутую форму, что позволяет применять их в помещениях, где необходимо экономить пространство между несущими конструкциями и подвесным потолком. В качестве источника света в таблетках используются светодиоды, для которых в корпус прибора установлен блок питания. GX53 — это формат штырькового цоколя, с расстоянием между контактами в 53 мм. На концах штырьков имеются утолщения для фиксации в поворотных пазах разъема.

Поворотный механизм крепления.

Процесс замены софита с цоколем GX53 аналогичен замене стартера на дневных газоразрядных трубках.

Для того чтобы поменять лампочку типа таблетка в потолочном светильнике необходимо:

1. Обесточить помещение.

2. Придерживая корпус спота повернуть таблетку против часовой стрелки на 10-15 градусов до упора и потянуть ее вниз.

3. Установить исправную лампочку, совместив штырьки с пазами на разъеме в области их расширения и провернуть таблетку по часовой стрелке до упора и щелчка.

Конструкция прибора проста, но имеет недостаток. На участке контакта штырьков с разъемом со временем может образовываться нагар, из-за которого светильник начинает мигать и периодически гаснуть. Чтобы избежать этого, таблетки необходимо периодически вынимать и зачищать контакты от окиси. В некачественных моделях патрона язычок в разъеме залипает в крайнем положении и приходится вытягивать его крючком, а если это не удается, менять патрон целиком. В остальном же таблетки считаются самыми простыми в эксплуатации точечными лампочками.

Как заменить маленькие светильники на большие

Иногда схема освещения плохо продумана и в помещении недостаточно света. Тогда возникает желание установить осветительные приборы покрупнее. Рассмотрим, как это сделать.

Первым делом демонтируют спот. Затем на полотно натяжного потолка наклеивают термокольцо требуемого диаметра, так, чтобы старое протекторное кольцо оказалось внутри. После того как деталь прочно закрепилась, плёнку вырезают, получается большое отверстие.

Затем закладные платформы подгоняют под диаметр основания нового светильника. Для этого необходимо аккуратно вырезать ножом лишние пластиковые кольца, чтобы корпус прибора свободно проходил в отверстие. Когда площадка готова, устанавливают светильник и лампочки.

Замену приборов освещения можно провести самостоятельно, не прибегая к помощи специалистов. Но если возникли сомнения в собственных навыках и знаниях, эту работу лучше поручить специалистам, которые устанавливали натяжной потолок. Ведь неосторожные действия приводят к порче материала, а неправильное обращение с электроприборами заканчивается серьезными травмами.

Обычно замена лампы в потолочном светильнике подвесной или натяжной конструкции не требует вмешательства специалистов. Процесс этот несложный и поэтому он не вызовет особых затруднений. Нужно только разбираться в основных принципах работы лампочек в точечных приборах освещения.

Выбирая новое изделие, чтобы заменить сгоревшее, следует учитывать тип цоколя. Не все лампы для таких осветительных приборов оснащают одинаковыми креплениями.

Существует несколько типов лампочек:

1. При наличии резьбового цоколя такого, как у обычных изделий, нет никаких сложностей в том, как поменять лампочку в навесном потолке. Их извлекают путем откручивания и последующего закручивания. Но такой вид реже используют, поскольку популярностью пользуется другая продукция.
2. Лампочки, имеющие два штырька, считаются зафиксированными после того, как будет слышен звук щелчка – GU 5.3, MR16.
3. Некоторые лампы (модель GU10) устанавливаются путем поворота вокруг оси на 90 градусов.
4. Таблетка (GX 53).

Способ, как в подвесном потолке поменять лампу отличается в зависимости от разных моделей.

Преимущества и недостатки светодиодных светильников

Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.

Есть и другие достоинства:

• компактность;
• отсутствие нагара;
• быстрое зажигание (без разогрева);
• длительный срок эксплуатации;
• низкая чувствительность к перепадам напряжения;
• простота монтажа;
• высокое качество (если покупать изделия популярного производителя);
• безвредность для окружающей среды.

У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.

К недостаткам можно отнести преувеличение некоторых достоинств:

• реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
• узкая направленность светового луча, требующая установки большого количества светильников;
• необходимость в дорогостоящих драйверах и системах охлаждения.

Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

Порядок замены

Галогеновые часто используют из-за их большого срока эксплуатации, теплоотдачи, не большой восприимчивости к скачкам напряжения. Но они тоже могут перегореть, из-за чего светильник не будет работать. Починить его можно, поменяв галогенную лампу на новую.

Для этого необходимо:

• Отключить осветительный прибор и снять плафон, чтобы добраться до лампы. Перед сменой ей необходимо дать остыть.
• Взять ее, надавить одним концом в патрон, а другой — потянуть на себя. После, колба освободится.
• Купить новую лампочку подходящих параметров. Следует помнить, что ее нельзя трогать голыми руками. Обычно, она продается, обернутой в полиэтилен. После установки нужно не забыть снять пленку.
• Один конец колбы надавить на патрон, вставив другой в противоположный патрон. Если она шатается, неплотно держится, значит стоит проверить целостность прижимных контактов. Если они подгорели и их нельзя починить, то нужно заменить патрон.
• Подключить прибор к электросети. Если все работает, как и прежде, то можно вернуть плафон на обратное место.

При смене необходимо работать в перчатках, потому что жирные отпечатки пальцев остаются на лампочке, нарушая ее целостность, сокращая срок службы. Ее стеклянные части стоит обернуть бумажной салфеткой, чтобы уберечь от жирных пятен, потому что к ним нельзя прикасаться голыми руками.

Вытащить патрон из светильника и установить лампочку с подходящим цоколем. Убедиться, что она крепко держится и включить электричество. После этого светильник начнет вновь работать и освещать комнату.
