Подключение трехклавишного выключателя: схема и конструкция

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара. Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Виды трехклавишных выключателей

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Особенности конструкции

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

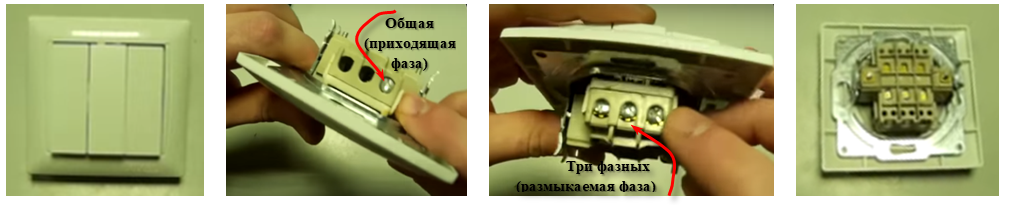

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Трёхклавишный выключатель: удобство и экономия электричества

Трёхклавишный выключатель позволяет сэкономить до трети электроэнергии. Устройство представляет собой достаточно простой прибор, внешне отличающийся от одно- и двухклавишных моделей лишь количеством клавиш. В отличие от простых выключателей в трёхклавишной модели есть три группы контактов для фазы и ноля. Главное — не спутать их при подключении.

Подготовительные работы включают:

• обязательное обесточивание сети;
• распределение проводов (ноль, фаза);
• поиск фазы (используется отвёртка-индикатор).

Если старый выключатель вышел из строя или в помещении был произведён ремонт, возникает необходимость в подключении нового выключателя. Прежде чем приступить к установке, нужно купить сам выключатель.

Выбор и покупка трёхклавишного выключателя

Рекомендуется приобретать оборудование только известных компаний. Это гарантирует длительную эксплуатацию изделия и его безотказную службу

При покупке рекомендуется уделить внимание следующим деталям:

клавиши должны включаться с характерным щелчком, не западать; поверхность выключателя должна быть гладкой, ровной; на задней стороне должна быть схема подключения к электрической сети; важно проверить степень защиты, удостовериться в возможности подключения изделия в конкретном помещении. Степень защиты обозначается как IP и состоит из двух чисел (от нуля до шести)

Первая цифра отвечает за защищённость от пыли, а вторая — за водозащиту. Чем выше цифра, тем надёжнее защита. Для жилых комнат подойдёт выключатель с показателем IP 20. Если в помещении высокая влажность (ванная, баня) или повышенное количество пыли (чердак), то показатель IP должен быть не менее 44. Электромонтажные работы вне помещения требуют установки выключателя с IP 65

Степень защиты обозначается как IP и состоит из двух чисел (от нуля до шести). Первая цифра отвечает за защищённость от пыли, а вторая — за водозащиту. Чем выше цифра, тем надёжнее защита. Для жилых комнат подойдёт выключатель с показателем IP 20. Если в помещении высокая влажность (ванная, баня) или повышенное количество пыли (чердак), то показатель IP должен быть не менее 44. Электромонтажные работы вне помещения требуют установки выключателя с IP 65.

Схема подключения

Производством электрооборудования занимаются отечественные и зарубежные компании, но схема подключения трёхклавишного выключателя всегда одинакова.

Общая схема поможет правильно подключить любой трёхклавишный выключатель

Набор необходимых инструментов

Для подключения понадобятся инструменты, большинство из которых есть в каждом доме или квартире:

• кусачки и пассатижи;
• крестовые и плоские отвёртки (в зависимости от особенностей изделия);
• отвёртка-индикатор;
• изолента;
• шуруповёрт;
• нож или стриппер (инструмент для удобного снятия изоляции).

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Как выбрать?

Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение

Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:

• Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
• На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
• Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
• Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
• На обратной стороне изделия должна быть схема подключения.

При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем

Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Схема подключения трехклавишного выключателя с розеткой

Трехклавишный выключатель предназначен для экономного использования электроэнергии, поэтому набирает все большую популярность у пользователей и специалистов.

Преимущества подключения трехклавишного выключателя

Устройство этой детали позволяет хозяину дома или квартиры легко регулировать уровень освещенности в помещении. С помощью трехклавишного выключателя можно управлять следующими видами освещения:

• основным;
• дополнительным;
• декоративным.

Таким образом, у человека не возникает необходимости подключать для большей освещенности другие светильники, а также не появляется ощущения чрезмерно яркого света, который хочется приглушить. Пользователь всегда может отрегулировать освещение так, как ему хочется, и все это с помощью одного выключателя.

Помимо удобства, такое устройство играет роль в визуальной привлекательности комнаты. Дело в том, что при наличии трехклавишных выключателей у хозяина нет необходимости собирать сразу несколько монтажных коробок.

Чаще всего трехклавишный выключатель используют в помещениях нескольких типов:

• в больших комнатах сложной формы;
• в комнатах с многоуровневым освещением;
• в длинных и узких коридорах.

Кроме того, подобный выключатель устанавливают в тех случаях, когда требуется управлять освещением нескольких комнат из одной точки (туалет, ванная, прихожая).

Выключатель с розеткой

Схема такого устройства не сильно отличается от схемы простого трехклавишного выключателя. Главное отличие — дополнительный нулевой провод, который идет прямо в розетку. Чаще всего выключатель с розеткой устанавливают в двух случаях:

• выключатель с розеткой удобен и функционален в ванной комнате;
• при монтаже наружной электропроводки.

В других ситуациях такая конструкция не очень удобна: выключатели обычно располагаются высоко, на уровне 80−90 см от пола, а розетки — внизу, над плинтусом.

Выбор выключателя

Чтобы выключатель служил долго, нужно быть внимательным при покупке устройства и следить за следующими деталями:

• клавиши не должны западать или издавать нехарактерные звуки при нажатии;
• с тыловой стороны выключателя должна располагаться схема подключения к сети;
• поверхность выключателя должна быть гладкой, ровной.

Обращайте внимание на степень защиты выключателя. На упаковке выключателя будет указан код IP:

• первая цифра обозначает степень защищенности от пыли;
• вторая цифра обозначает степень защиты от влаги.

Эффективность растет от меньшей цифры к большей. «0» указывает на отсутствие защиты, «6» — на самый высокий уровень защиты. Если вы планируете установить выключатель на чердаке или в ванной комнате — в помещениях с повышенным уровнем влажности, то следует выбрать защиту со степенью 44. Для улицы подойдет IP 65. Если же вы хотите установить выключатель в гостиной или спальне — подойдет уровень защиты IP 20.

Какие инструменты понадобятся для работы

Чтобы подключить выключатель, необходим следующий набор инструментов:

• отвертки — плоская и крестовая;
• стриппер;
• пассатижи.

Как подключить трехклавишный выключатель

Схема подключения трехклавишного выключателя не намного сложнее, чем схема подключения двухклавишного или одноклавишного устройства:

• перед тем, как приступить к работе, проверьте, обесточена ли сеть;
• распределите провода (нулевой или фазный);
• найдите фазу с помощью индикаторной отвертки;
• подключите провода к распределительной коробке;
• проверьте подключение.

Важно уметь различать нулевую и фазную жилы. У каждого провода есть свой цвет: нулевой — синий, фазный — красный или черный

Найти фазу можно разными способами. Индикаторная отвертка загорится, если определит присутствие фазы. Вместо индикаторной отвертки можно использовать простую лампу накаливания.

Необходимо вставить лампу в патрон, вывести провода, а затем поочередно замыкать их. О том, на какой фазе находится провод, можно судить по степени яркости лампы. Если лампочка светит очень ярко, провод на нулевой фазе.

Схемы подключения можно посмотреть в интернете. Также вы легко найдете в сети профессионалов, которые с помощью видео объясняют и показывают, как правильно подключить выключатель. Если видео не делает процесс подключения яснее, если вы никогда не работали с электрооборудованием, то лучше обратитесь к специалистам, чтобы избежать несчастных случаев.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

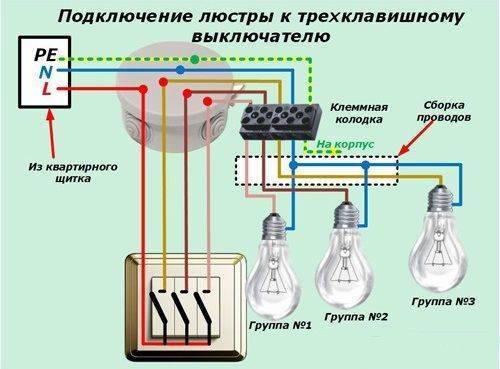

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Как подключить клавишу с подсветкой в автомобиле

После покупки, кнопка была разобрана для более тщательного изучения её схемы и конструкции. В принципе, приблизительное устройство этих трёхконтактных выключателей, я знал и ранее, но чтобы точно быть уверенным в этом, решил всё же разобрать её и изучить. После чего, была составлена простенькая схема этого выключателя, вместе с лампой светильника (фото ниже). По которой хорошо видно, как подключена неоновая подсветка внутри этого выключателя. В данном случае, подсветка подключена между жёлтым и средним контактом выключателя. Так же на схеме показаны варианты подключения сетевого провода, при которых подсветка должна была гореть постоянно или же только вместе с нагрузкой. Я наивно полагал что смогу подключить этот выключатель по одной из этих схем, чтобы кнопка постоянно светилась в темноте и её легче было находить. Но этот выключатель показал мне фигу, ибо подсветка включалась только вместе с кнопкой, какую бы схему я не выбрал. Как оказалось, эта неоновая лампочка вместе с резистором, вмонтирована в клавишу выключателя. Собственно из-за этого, надёжный контакт имеется только на среднем контакте выключателя, ибо клавиша сидит на нём. А вот к жёлтому контакту, неонка подключается только при опускании клавиши на него, собственно из-за этого косяка, схема изображённая ниже, корректно работает только в одну сторону. По крайней мере, в моём случае и конкретно с этим круглым выключателем.

В общем, для больших прямоугольных трёхконтактных клавишных выключателей с подсветкой, думаю эта схема вполне подойдёт. Так как у меня на кухне, в этом самодельном светодиодном светильнике который сейчас проходит испытания, корректно работают обе эти схемы. Единственное отличие того прямоугольного выключателя от этого круглого, это то что неоновая подсветка подключена там между крайними выводами выключателя, то есть если нужно чтобы подсветка горела постоянно, то 220 нужно подавать на крайние выводы выключателя. В любом случае, перед установкой какого либо выключателя в цепь, лучше прозвонить его тестером или мультиметром, особенно если выводов у него больше двух. Тем более, бывают кнопки в которых тупо установлены обычные светодиоды без всяких токоограничивающих резисторов и диодов, вероятно для запитки из вне.

Пока забиваем на подсветку в этой коряво собранной Китайской кнопке и переходим к подготовке места для установки выключателя. Замеряем ширину торцевой поверхности кожуха.

После чего, вырезаем по этим замерам, бумажный квадрат. Дважды складываем его противоположными углами на встречу и в итоге, за счёт пересечения складок, получаем отметку центра в квадрате.

Приложив и выровняв шаблон на торце кожуха, делаем метку карандашом или шилом. Кстати, только потом до меня дошло, что центр можно было получить по пересечённым ниткам, протянутым сквозь круглые вентиляционные отверстия в кожухе.

Разбираем светильник. Снимаем железный абажур, откручиваем пару винтов, которые удерживают защитный кожух и патрон внутри него. Выковыриваем вместе с проводом, резиновую пробку (изолятор).

Отсоединяем провода от патрона лампы, после чего, можно полностью снять защитный кожух. Накерниваем шилом центр будущего отверстия.

Замеряем диаметр корпуса выключателя. Если есть циркуль, то полученный ранее диаметр, чертим на торце кожуха. Вообще то край круга чертить не обязательно, просто с ним постоянно будет виден контур будущего отверстия, и соответственно не придётся часто включать голову при сверлении и растачивании отверстия в корпусе кожуха.

После чего, сверлим отверстие по нарастающей, свёрлами разного диаметра. На завершающем этапе, растачиваем отверстие с помощью круглого напильника или же дремелем. В самом конце, надфилем или наждачкой, избавляемся от острых кромок.

Припаиваем к выключателю три отрезка провода, с запасом, чтобы они выходили из кожуха на 5-10см. Изолируем все выводы термоусадкой.

Прежде чем окончательно осаживать кнопку на своё место, поворачиваем её под нужным углом.

Обратно заводим сетевой провод внутрь кожуха, прикручиваем и припаиваем провода в соответствии со схемой выше.

Прежде чем собирать плафон окончательно, подключаем светильник к сети и проверяем как всё работает. В моём случае, подсветка оказалась просто ужасной, ибо под зелёной и симпатичной клавишей, светился жёлтый неоновый фонарик. К тому же, на просвет хорошо была видна начинка этой клавиши (резистор).

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Фото подключения трехклавишного выключателя

• Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

• Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

• Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео

• Инструкция, как перенести розетку в другое место: подробная пошаговая инструкция как переносится и маскируется розетка (135 фото и видео)

• Как выбрать автоматический выключатель для дома и квартиры: советы по выбору и расчет параметров автомата по току. Какой автомат лучше — обзор ведущих производителей (175 фото + видео)

• Как проверить напряжение в розетке мультиметром: пошаговое описание как измерить основные параметры тока в сети (120 фото + видео)

1+
