Подключение проводов к люстре
При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре — общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение — общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.
Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя
Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.
Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.
Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.
Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.
В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.
Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.
Подбор пульта управления (ПУ)
Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».
Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.
Беспроводное оборудование может работать на разных видах сигнала:
- инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
- радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
- Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.
Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.
Выбор люстры
Комбинированная люстра со светодиодной подсветкой
Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк
Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон. Потолочные светильники различают по типу крепления:
Потолочные светильники различают по типу крепления:
- встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
- накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
- подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.
Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.
Если люстра перестала включаться с пульта
Не включается люстра с пультом управления? Если потолочный осветительный прибор включается при помощи обычного коммутационного оборудования, но совершенно не реагирует на сигналы, посылаемые пультом, то причиной является неисправность именно в устройстве дистанционного управления.
Если предполагается самостоятельно выполнить замену приемника, то технология таких ремонтных работ следующая:
- отключение подачи напряжения в электрическом щитке;
- демонтаж осветительного потолочного прибора;
- раскручивание коробки, обрезка проводов и демонтаж старого приёмника;
- фиксация нового блога питания на двухсторонний скотч в коробку;
- зачистка изоляции на проводах и соединение их в соответствии с цветовой маркировкой.
На заключительном этапе требуется проверить корректность соединения электрической проводки и изоляции, закрыть коробку и установить осветительные прибор на прежнее место.
После подключения сети на подачу электроэнергии, в обязательном порядке осуществляется штатное тестирование работоспособности потолочного светильника.
Советуем изучить Условия резонанса
Крепление
В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.
Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.
Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.
Устройство и схема подключения
При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.
Блок контроллера для люстры
Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.
Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:
- питающее напряжение составляет от 200 до 240 В;
- каналы для выхода – 3 шт.;
- мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
- мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
- ПДУ способен отдавать команды на расстоянии 8 метров.
Схема подключения в люстре с ПДУ
На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.
Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.
Блок, в состав которого входят галогенные лампы
Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.
Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.
Светодиодный блок
Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.
Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.
Как подключить люстру с пультом?
Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.
Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.
Разновидности светодиодных люстр
В принципе, как таковой, классификации светодиодных люстр не существует и вся разница между моделями заключается в размере, форме и дополнительном функционале
Про все эти моменты мы уже говорили по ходу материала, поэтому сейчас давайте обсудим то, на что стоит обратить внимание при подборе, и какие формы на сегодня являются самыми популярными (распространенными), а какие, наоборот, редкими и даже уникальными
Начнем с размера прибора. Этот параметр очень важен, так как будет определять, насколько гармонично люстра впишется в интерьер помещения. Подбор пропорций относительно размеров комнаты осуществляется по прямопропорциональному принципу, то есть, чем больше помещение, тем больше должен быть и центральный источник света.
Светодиодные люстры с пультом управления – светящиеся круги
Следующий момент, который стоит держать в голове – чем больше люстра, тем хуже она будет сочетаться с точечными источниками света, которые сегодня так популярны
Вместо них дизайнеры часто используют в качестве дополнительного освежения всевозможные бра, торшеры и прочее.
Также важно понимать назначение помещения, под которое вы покупаете люстру. Люстры потолочные светодиодные с пультом – это прекрасное решение для вашей гостиной или спальни, а вот в коридоре или кухне они будут совершенно не к месту.
Люстра с пультом управления светодиодная «цветочный горшок»
Производители предлагают сегодня огромный выбор форм и расцветок таких люстр. Самыми распространенными моделями являются «цветочные горшки» — модели, от небольшого основания которых по сторонам расходятся металлические трубки, имитирующие стебли растений, на концах которых смонтированы плафоны в виде бутонов различных цветов. Данный тип относится к самым доступным, так как на нем установлено не очень много ламп, плюс вся конструкция не очень массивная. Устанавливают их чаще всего в спальнях.
Люстры с ПДУ светодиодные – модель «паутина»
Модели «тарелки». Другой популярный вид, который отличает от предыдущего основание большего диаметра, от которого декоративные элементы не расходятся по сторонам, а спускаются вниз. Такая конструкция позволяет оборудовать изделие большим количеством ламп и деталей. Весить конструкция будет уже больше, соответственно, и монтаж своими руками будет более сложным.
Люстры светодиодные потолочные с пультом управления
Следующий тип иногда называют «тортом», из-за внешнего сходства. По сути, он мало чем отличается от предыдущего варианта, однако для моделей присуща куполообразная форма, которая достигается за счет большого количества хрустальных или стеклянных элементов. Смотрится хрустальная бра очень нарядно и богато, прекрасно подходят даже для комнат с невысокими потолками.
Люстра с пультом на светодиодах
Реже будут встречаться люстры кольцевого типа, как та, что показана на фото выше. Называют их еще люстры типа «Сатурн». Смотрятся они очень эффектно, но подходят далеко не под каждый стиль интерьера – в основном к чему-то современному. В качестве источника света в них используются светодиодные ленты, спрятанные под рассеивателем. Света дает такая люстра не очень много, поэтому дополнительное освещение в комнате обязательно должно присутствовать.
Светодиодные люстры с пультом потолочные
Пожалуй, самым редким решением будут модели «звездное небо». Наверняка многие из читателей слышали про такие потолки, аналогом которых является этот осветительный прибор. Как вы видите, он имеет большую площадь по окружности и множество встроенных светодиодов на основании, которое может быть стилизована под разные поверхности. Очень красиво смотрятся изображенные галактики или ночное небо.
Люстры со светодиодами на пульте могу быть и других форм, мы назвали лишь часть, чтобы лучше сориентировать читателя. Если хотите познакомиться с многообразием подробнее, то советуем просмотреть прилагаемое к статье видео.
Где купить LED-люстры с пультом оптом?
В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть
Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика
Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.
Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.
Источник
Подключение люстры с пультом управления своими руками
Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.
Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.
Важно не перепутать подключение сети к контроллеру
Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.
Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

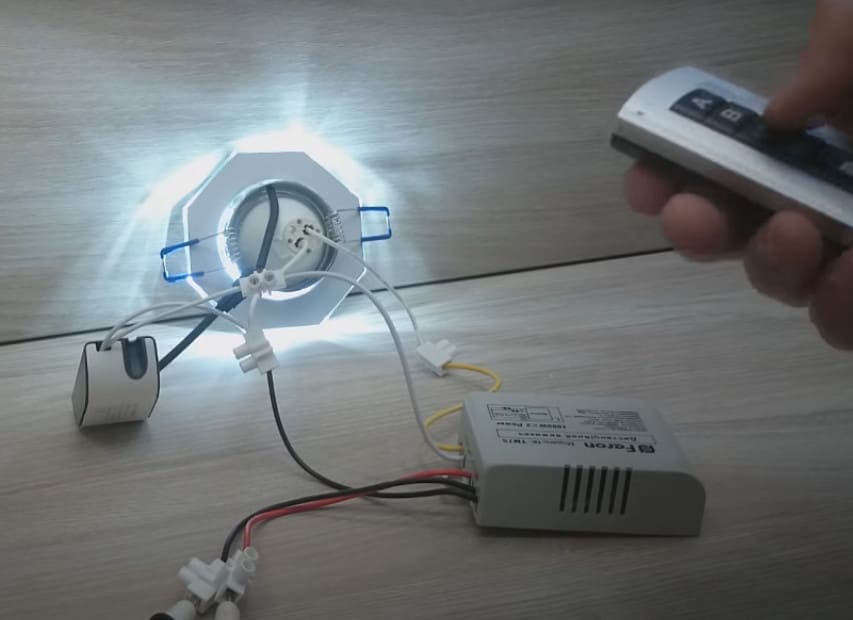

Испытание включения фонаря с пульта «на земле»
Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.
Проверка перед установкой на потолок
Крепление и установка люстры с пультом
Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.
Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.
Проверяем нагрев блоков
После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

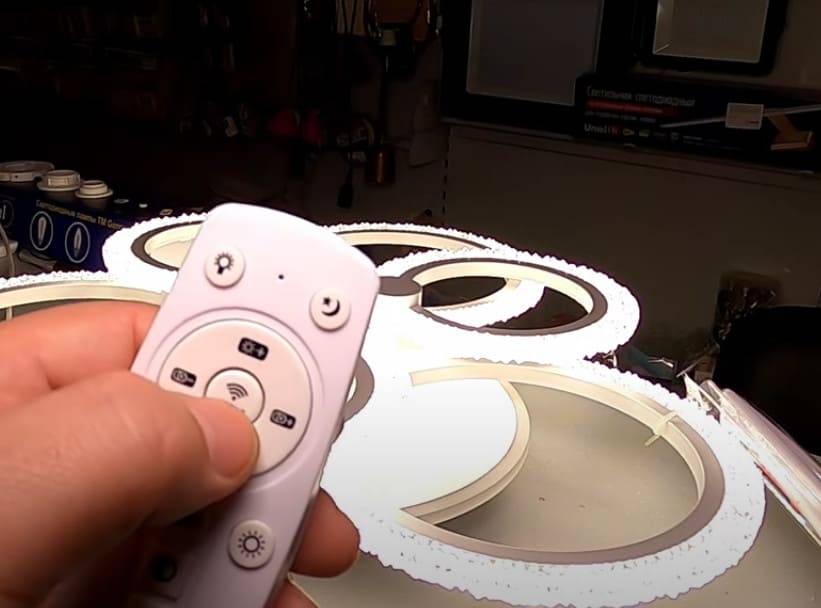

Как настроить пульт для люстры
На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».
Чем проще устройство, тем реже оно ломается
В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.
Выбор люстры
Комбинированная люстра со светодиодной подсветкой Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк
Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон
Потолочные светильники различают по типу крепления:
- встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
- накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
- подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.
Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.
Подвесная
Встраиваемая
Накладная
https://youtube.com/watch?v=l1ykm0rrWIQ
Несколько советов по приобретению потолочного светильника
Для того чтобы светодиодная люстра долгое время радовала бесперебойной работой, при ее выборе стоит обратить внимание на некоторые нюансы:
- Для начала необходимо осмотреть упаковку. Уважающая себя фирма-производитель не будет укладывать изделие в безликую серую коробку – она должна быть добротной и плотной. На ней должны быть указаны реквизиты, ссылка на сайт, контактные телефоны.
- В обязательном порядке необходимо проверить два основных документа – сертификаты соответствия и качества. И если второй может быть составлен по нормам страны-производителя, то второй должен быть обязательно с отметкой России.
- Следует проверить правильность заполнения гарантийного талона. В нем проставляются отметки о дате продажи, печать и подпись продавца.
- Кассовый чек необходимо сохранить – без него о ремонте по гарантии можно забыть.
Принципы управления люстрой на расстоянии
Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.
Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:
- стационарным выключателем;
- мобильным пультом.
Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.
Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:
- радиопередатчика, расположенного внутри малогабаритного пульта;
- радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.
Принцип дистанционного управления люстрой объясняется картинкой.
Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.
Так называют устройство, имеющее в своем составе блоки:
- питания:
- приема радиосигналов;
- логики;
- коммутации силовых цепей.
Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.
Выбор расстояния
Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:
- контроллера;
- пульта;
- источника тока.
Влияние помех и посторонних сигналов
Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.
Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.
Количество каналов радиоуправления
Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.
Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.
Мощность коммутируемой нагрузки
Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.
Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.
Питание пульта и контроллера
Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.
При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.
Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
Процесс ремонта
Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.
Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:
Подключаем контроллер для проведения измерений и проверки в процессе ремонта
Я подключил , это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.
Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).
Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.
Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.
На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.
Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.
Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.
Меняем конденсатор 1,5 мкФ.
Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:
- в холостом ходу: 12,9В,
- включение одного реле: 12,2В,
- включение двух реле: 11,7В,
- включение трех реле: 10,5В.
Всё работает нормально!
Другие неисправности контроллеров люстр – ниже:

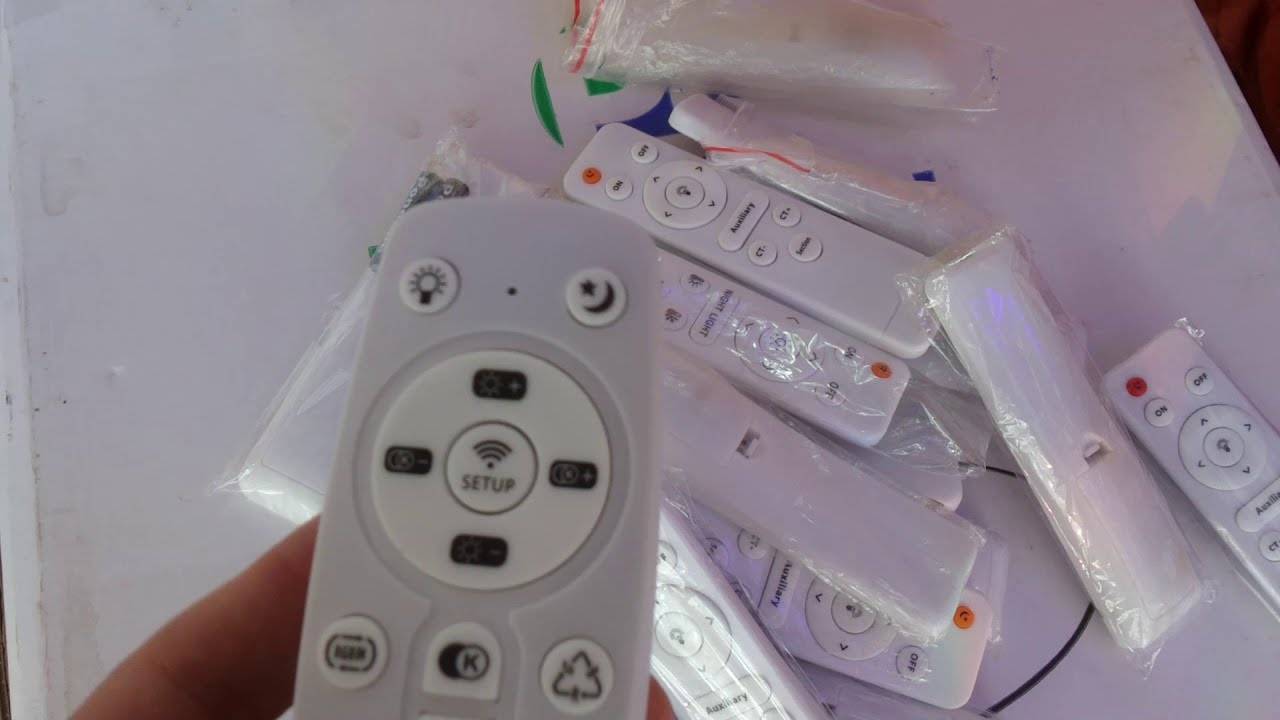

Программирование пульта от люстры
Как самостоятельно настроить люстру, оснащенную пультом управления? Весь процесс занимает несколько минут. Необходимо проверить, чтобы батарейки внутри пульта были исправными. Одно устройство подходит для регулировки нескольких светильников. Предварительно для каждого их них надо выполнить синхронизацию. Перечень доступных команд зависит от конфигурации пульта.
Как привязать пульт к одной люстре
Если пульт ДУ и осветительный прибор поставляются в комплекте, чаще всего они уже настроены друг на друга. Иногда требуется активация. Если привязка отсутствует, покупателю надо выполнить ее самостоятельно.
Инструкция по подключению пульта ДУ от люстры:
- выключить осветительный прибор с помощью стационарного выключателя, подождать 20 секунд;
- направить пульт ДУ в сторону люстры;
- нажать на кнопку, на которой изображен радиосигнал;
- продолжая удерживать эту кнопку, включить люстру стационарным выключателем;
- дождаться появления кратковременного мерцания (светильник блеснет на несколько секунд), затем кнопку можно отпустить.
Привязка пульта ДУ к люстре занимает 1-2 минуты
Наглядно посмотреть процесс привязки пульта к люстре можно в следующем видео
Активация пульта светильника привязка пульта к люстре!
Как привязать пульт к нескольким люстрам
Такое подключение позволит управлять двумя или более осветительными приборами не одновременно, а по отдельности. Синхронизацию проводят с каждым светильником индивидуально.
Как запрограммировать пульт на работу с несколькими люстрами? Процедура полностью аналогична привязке к одной люстре, описанной в предыдущем разделе. Разница заключается только в том, что ее нужно повторить несколько раз, в зависимости от количества привязываемых светильников.

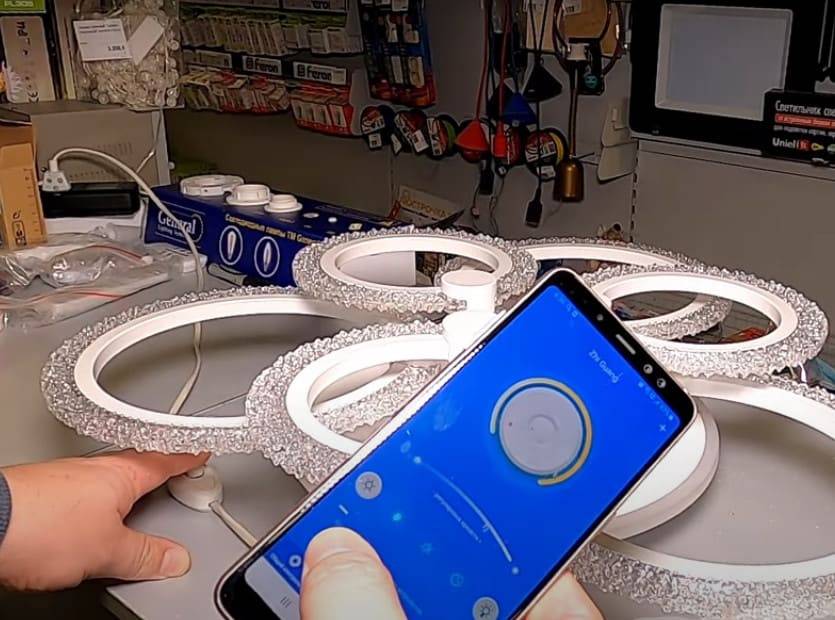

Управление через смартфон
Привязка мобильного гаджета к управлению освещением происходит с помощью приложения, соответствующего установленной операционной системе (ОС). Такую опцию поддерживают смартфоны и планшеты Samsung, Xiaomi, Lenovo и другие. При выборе приложения лучше придерживаться рекомендаций производителя люстры. Одну и ту же программу можно использовать для управления несколькими осветительными приборами. Скачать приложение можно в Google Play Market или App Store.
Перед покупкой надо убедиться в том, что светильник поддерживает управление через мобильное устройство. Синхронизация проводится с использованием ИК, Wi-Fi или Bluetooth. Привязка к мобильному устройству проводится один раз. Приложение имеет интуитивно понятный интерфейс, пользователю надо всего лишь следовать подсказкам системы.
Удаленное управление доступно из любой точки мира, где есть доступ к сети Интернет. Оно позволяет сэкономить на оплате счетов за электричество. Если владелец дома забудет отключить свет перед поездкой, он всегда сможет сделать это позже с помощью приложения. При этом ему не придется возвращаться обратно домой.
Инструкция по подключению:
- включить люстру с помощью проводного выключателя или пульта ДУ;
- включить блютус или Wi-Fi на смартфоне;
- запустить приложение;
- найти в программе кнопку подключения и нажать на нее.
Если все было выполнено правильно – произойдет однократное моргание люстры.
Управлять светодиодной люстрой с помощью смартфона очень удобно
Как пользоваться пультом для люстры
С тем, как пользоваться пультом ДУ, сможет разобраться даже ребенок. Необходимый режим освещения настраивается путем набора определенных комбинаций кнопок. Количество функций зависит от устройства светильника. Чем оно сложнее, тем выше стоимость.
Функциональные возможности разных пультов ДУ отличаются. Стандартные функции выглядят так:
- включение и выключение света;
- регулировка яркости, насыщенности;
- настройка цвета и цветовой температуры;
- включение и выключение групп ламп по отдельности и вместе;
- режим ночника с минимальной мощностью;
- автоматическая плавная смена цвета свечения;
- включение вспомогательного света.
С помощью пульта можно настраивать различные характеристики освещения
