Как сделать садовые качели своими руками из профильной трубы

Виды металлических качелей, особенности конструкции

Качели из металла можно поделить на отдельные разновидности благодаря некоторым факторам. По кол-ву мест они разделяются на:

1. Одноместные. Модификации, которые подходят для малышей и взрослых. Простое строение, нет доп.функций.
2. Многоместные. Объемного типа качели, которые могут монтироваться в коттеджах, на дачах. На них могут качаться сразу несколько человек.

В зависимости от положения тела:

1. Вертикальные. Самые распространенные и простые. Помогают расположиться на мягкой сидушке. Качаться на них несложно и весело.
2. Горизонтальные. Не так популярны. Похожи на гамаки, на которых можно поваляться, поспать. Обычно имеют два места. Такие аттракционы предпочитают именно взрослые люди, а не дети.
3. Комбинированные модификации. Качели с откидывающейся спинкой. Поменять положение можно посредством специальных фиксаторов. Это самый оптимальный вариант для дачного участка, понравится людям всех возрастов.

По типу сидения:

1. Чаша. Напоминают небольшой кокон на подвесках, в котором удобно отдыхать.
2. Диван. Многоместного типа модификации, поверх которых крепится небольшой козырек.
3. Сиденье. Чаще выдерживают лишь одного человека.

В зависимости от конструкционных особенностей:

1. Сварные. Каркасная часть делается из отдельных профилей, металлических уголочков, перемычек, которые скрепляются посредством сваривания. Металл покрывается красящим веществом разных цветовых решений. Часто реализуются с откидной спинкой.
2. Кованые. Создаются из отдельных кованых деталей, которые скрепляются посредством сваривания. Подобные модели много весят, что считается серьезным минусом.

По типу подвеса:

1. Одна цепь. С таким подвесом обычно реализуются одноместные аттракционы, которые могут иметь разную форму сидушки.
2. Две или больше цепей. Многоместные модификации, которые раскачиваются в разных направлениях.

Еще качели можно поделить на стационарные (автономного типа) и подвесные модели. Первые можно поставить на любой площадке, вторые должны подвешиваться к специальным креплениям прочнейшим перекрытиям.

Как сделать качели для маленьких детей своими руками

Чтобы качели садовые своими руками из металла сделать, человеку надо подготовить следующие вещи:

• Трубки с сечением от 50 сантиметров и больше — 4 куска по 2,5 м (для ножек), 5 отрезков по 2,2-2,4 м (4 на обвязывание и 1 — на перекладину), а также 2 куска для устройства А-образных перемычек жесткости (если в этом будет нужда).
• Болты и гайки.
• Дощечки из дерева для сиденья.
• Цепи из металла для формирования подвеса.
• Кольца из стали 2 штуки.
• Пружины-крюки — 2 штуки.
• Шланг из резины.
• Металлопрофиль для сиденья.
• Карабины или крюки из металла — 4 штуки.
• Лакокрасочные материалы.

А теперь рассмотрим приспособления. При создании качели своими руками из профильной трубы надо подготовить следующие инструменты:

• Сварочный агрегат и необходимо кол-во электродов.
• Наждачку.
• Угловую шлифовальную машину.
• Перфоратор.
• Рулетку.
• Мешалку для бетона.
• Цементный состав.
• Песок.
• Щебень.
• Ключ для затягивания гаек.
• Лопату.
• Кисточки.
• Моторное масло.

Полезные советы

Чтобы качели доставляли удовольствие всем членам семьи, несколько советов помогут правильно создать конструкцию:

Если для подвешивания сиденья выбрана цепь, проверяют целостность всех звеньев. С проушинами их соединяют металлическими кольцами. Они имеют один разрез. Когда кольцом будут соединено звено цепи и проушина, разрез заваривают.
Спинку сиденья не желательно делать под прямым углом

Важно выдержать небольшой наклон или придать ей полукруглый изгиб.
Поликарбонат пропускает свет. При выборе цвета листа надо помнить, что созданная под крышей световая атмосфера может благоприятно или дискомфортно влиять на подсознание человека.

Перед началом изготовления игрового комплекса оптимально посетить парк, детские площадки. В этих местах можно опробовать на удобство разные варианты качелей, посмотреть их конструкцию. Наиболее удачный вариант проще скопировать, чем самостоятельно продумывать все узлы конструкции.

Качели для малышей до 6 лет

Небольшой вес детей позволяет делать несложные конструкции, которые, как правило, собирают из трубы диаметром от 50 мм. Предварительно составляют чертеж с нанесенными размерами всех составляющих.

Зажимают в тисках металлический прут и загибают в форме крюка. Длина такого штыря равняется одному метру, из которых 50 см забивают в землю. Четырех креплений достаточно, чтобы придать устойчивость изделию и предотвратить опрокидывание.

Фото: детская качель из профильной трубы круглого сечения. Если в место шарнирного соединения установить подшипник – плавность хода обеспечена.

Подготовительная работа

Если вы решили соорудить детские качели самостоятельно, то следует провести подготовительную работу:

• определиться с типом будущей конструкции;
• уточнить параметры;
• нарисовать чертёж;
• приобрести необходимые материалы;
• достать весь нужный инструмент.

Выбор материала

Самая несложная конструкция качелей — подвесная. Можно сделать их полностью деревянными или скомбинировать разные материалы. Для подвесных элементов чаще всего пользуются металлическими цепочками, верёвками, прочным шнуром, парашютными стропами или канатом.

При сквозных отвертсиях в перекладине понадобятся специальныекрепежи

Для крепления можно воспользоваться специальными приспособлениями.

Зафиксировать качели с обхватом перекладин можно с помощью специальных карабинов

В качестве сиденья лучше всего использовать отшлифованную доску, поскольку она удобна, не растрескается на морозе, не будет доставлять ребёнку дискомфорт в жару и в холод. Можно применить подручные средства — старые сиденья от стульев, кресел и пр.

В качестве сиденья можно использовать сломанный стул

Если у вас не один ребёнок или к вам часто приезжают гости с детьми, то можно изготовить балансир для двоих. Делают их из разных материалов. Преимущества металлических качелей — в их прочности, но для самостоятельного сооружения такой конструкции понадобится хороший сварщик. Качели из дерева сделать проще, и они менее опасны при эксплуатации.

Расчёт материалов

Легче всего изготовить подвесные качели с металлической опорой и деревянные качели-балансир.

Материалы понадобятся такие:

• 2 железные трубы для опорных столбов (d=74 см);
• 2 подшипника;
• 1 металлическая труба (для перекладины) длиной 50 см (d=150 мм);
• готовый раствор для бетонирования;
• аппарат для сварки;
• 2 пластины из металла не уже 7 см.

Для качелей-балансира подготовьте:

• любые деревянные материала (средняя длина — 2,5 метра). Можно взять обычное нетолстое бревно, брус (толщина 40–50 мм) или доску шириной около 25 см.
• доски для сидений (ширина — 30–40 см, длина — 45–60 см) толщиной не менее 30 мм.
• металлический стержень для опоры.
• метизы.
• краска или грунтовка.
• 2 деревянные ручки (их можно сделать из деревянного стержня диаметром 25 мм, длиной около 60 см).

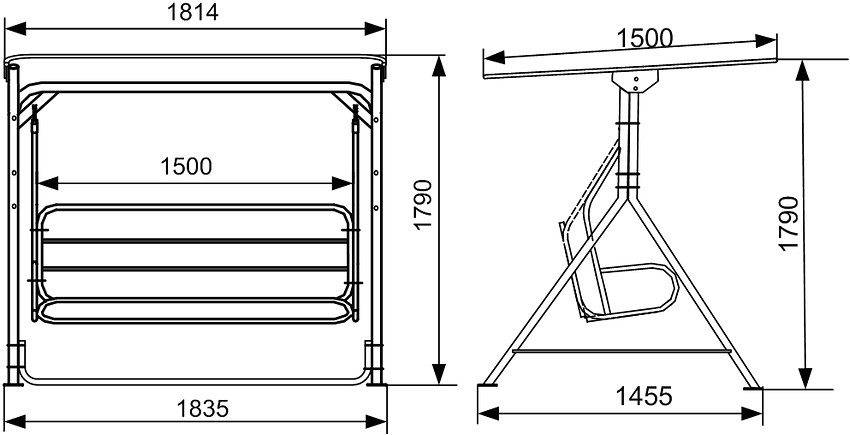

Схемы уличных качелей

Облегчить работу по изготовлению качелей можно, составив схему конструкции. Чертежи делаются самостоятельно (под индивидуальные параметры) или берутся готовые из разных источников.

Фотогалерея: примеры чертежей

Конструкция качелей должна быть очень устойчива

Основываясь на составленнойсхеме, можно соорудить каркасные качели из дерева

На схеме обязательно указывать размеры каждой детали

• сварочный аппарат;
• дрель;
• молоток;
• лопату или ручной бур;
• шуруповёрт;
• болгарку;
• ножовку;
• рулетку;
• рубанок.

Установка каркаса

Как выполняется установка, пошаговая инструкция:

Куски трубы меряют рулеткой, размечают и разделяют на маленькие части.
Потом сваривают две Л-образные ножки таким образом, чтобы расстояние внизу каждой из них было не меньше 1,2 м.
В местах сварки ножек убирают ненужные острые концы, которые остались. Позже на эту область будет поставлена поперечного типа перекладина. Все вылезающие заусенцы полностью убирают наждаком.
Затем нужно перейти к устройству самой перекладины. Её прикрепляют с помощью сварки в верхних точках Л- ножек.
Если вы хотите усилить раму, можно поставить и ребра жесткости на уровне одного метра от земли.
К верхней перекладине поперечного типа прикрепляют с помощью сварки два колечка держателя на расстоянии 60-70 сантиметров. Разрыв может быть любым в принципе

Важно, чтобы сидушка имела отступ от рамы с двух сторон по 46-50 сантиметров. Так малыш избежит травмы от удара.

Если вы хотите смастерить стационарного типа качели для малыша, то ножки конструкции потребуется забетонировать. Для этого на земле осуществляют разметку по точкам месторасположения опорных конструкций. Буром или лопатой выбирают грунтовые породы на 60 см. Дно ям уплотняют и насыпают туда подушку из песка. Её толщина 5-7 сантиметров. Песок также полностью утрамбовывают.

Затем аттракцион ставят в ямки, загружают туда определенное кол-во бута. Готовят раствор из цемента, песка и щебня в соотношении 1:3:6, потом доводят его с помощью воды до густоты. Смесь наливают в ямки, следя за ровностью рамы.

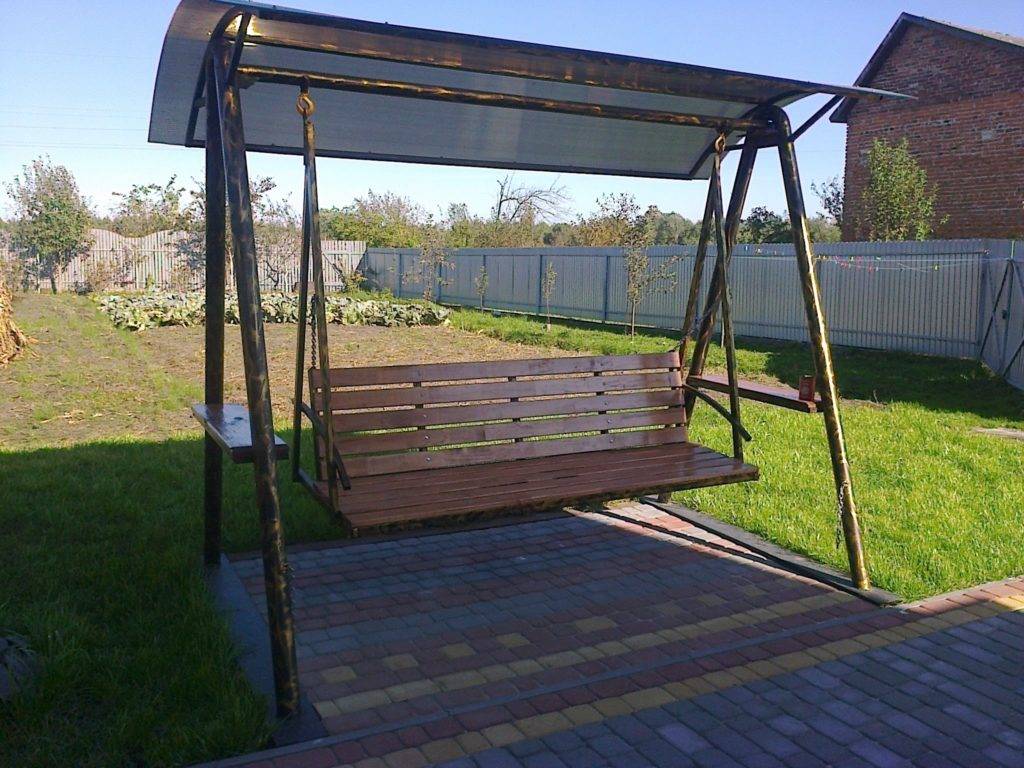

Садовые качели в виде лавочки

При составлении чертежей такой конструкции следует исходить из того, что ширина сиденья для человека должна быть не менее 0,5 м. Высота скамейки от земли подбирается так, чтобы было удобно толкаться ногами во время качать. Она может качаться вбок, поэтому во избежание столкновения скамейки с опорами расстояние между ними для троса выбирается не менее 0,35 м, для цепей – 0,25 м. Высота опор от земли выбирается 1,7 – 2,5 м, в зависимости от способа качания: сидя или стоя. Для скамейки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина сиденья для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели на несколько человек были прочными, но не громоздкими, их делают из профильных труб. Для сборки вам понадобятся:

• деревянные бруски 30 × 30 мм для покрытия скамейки, но подойдут и 20 × 50 или 30 × 70;
• веревка, цепь или другая подвеска, способная выдержать 250 – 300 кг;
• 6 рым-болтов с гравированными гайками и шайбами ​​для подвешивания сиденья;
• краска по металлу и краска для покрытия деревянных блоков.
• трубы прямоугольного сечения сечением 15 – 20 мм для изготовления перемычек, каркаса для скамейки;
• профиль с шириной стенки 40-70 мм и толщиной 1-2 мм (в зависимости от количества людей) для стоек и траверс;

Во избежание столкновения скамейки с опорами расстояние между ними для веревки выбирают не менее 0,35 м, для цепей – 0,25 м

Пошаговая инструкция

Сборка качелей с передними стойками осуществляется следующим образом:

1. Для стоек нарезают 4 трубы длиной 2,5 м, для перекладины между ними – 2,1 м.
2. Концы труб срезают под углом 30⁰ и попарно сваривают в виде равнобедренных треугольников.
3. Отодвинувшись сверху на 2 м, приваривается горизонтальная перемычка размером 1038 м.
4. К верху стоек приваривается перекладина на расстоянии 2 м друг от друга. Его концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются, шлифуются и красятся деревянные бруски длиной 1,5 м.
6. На подготовленном каркасе скамейки с приваренными креплениями для подвеса их крепят болтами с шагом 20-25 мм. Расстояние между стержнями в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов в просверленных на нем отверстиях.
8. На расчищенном участке выкапывают 4 ямы глубиной 0,45 – 0,5 м.
9. Для заливки готовится бетонная смесь из цемента, песка и воды в соотношении 1: 2: 3.
10. Дно ям засыпается песком слоем 10 см, устанавливаются опоры. Свободное пространство засыпается камнями и заливается бетоном.
11. Колебания испытывают в действии через 3-4 дня, когда бетон полностью затвердеет.
12. Если дефектов не обнаружено, конструкция окрашивается.

https://youtube.com/watch?v=lgME-ZBjZm8

Крепление сиденья к каркасу

Пора приступать к закреплению сиденья к каркасу садовой качели. Есть два возможные варианты: цепи и канаты. Самым надежным материалом являются цепи. Соответствующая толщина сечения металла 4 мм или 5 мм.

Сначала нужно закрепить цепи к 4 краям сиденья. Сделаем это при помощи болтов с рым гайками. На концы цепи крепим карабины. Дальше соединяем рым гайки с карабинами. К верхней перекладине крепим цепи с помощью колец приваренных к центральной перекладине.

Для колец не стоит выбирать слишком тонкий материал, поскольку на них будет приходиться основная нагрузка. Минимальная толщина металла для колец – 8 мм

Еще один надежный, но более сложный способ установки цепей — использование скрытых подшипников на дополнительной центральной балке. Тогда нам понадобиться больше материалов, плюс конструкция становиться сложнее. Часто такое крепление используется на детских качелях промышленного производства.

Чтобы упростить способ крепления, достаточно использовать карабин для креплений. Нужно просверлить сквозную дырку в центральной перекладине и закрепить карабин в этом отверстии.

Способ крепления веревки или каната к центральной балке не отличаются от способа крепления цепей. Но, чтобы прикрепить их к сиденью достаточно продеть концы через высверленные отверстия на 4 краях сиденья и завязать там прочные узлы.

https://youtube.com/watch?v=TY6O7sChzo0

Описание вариантов самостоятельного изготовления качелей

Для начала следует провести подготовку места для того чтобы установить качели из труб своими руками. Территорию разровнять и для устранения вязкости грунта после дождя засыпать щебнем или песком. Можно настелить плиты из искусственной травы. Для стационарных качелей подготовить места для установки опор – вырыть ямы и подготовить материал для изготовления бетона.

Далее идут:

• Изготовление боковых опор.
• Сборка рамы качелей.
• Сборка и крепление сидения.
• Установка навеса.

Обязательным этапом после сборки и крепления будет грунтовка и окраска всех металлических частей изделия. Перед этими работами, желательно нанести преобразователь ржавчины. При этом образуется барьерная пленка, которая остановит агрессивное воздействие окружающей среды.

И самый важный этап, который зачастую игнорируют – это испытание на прочность и надежность всех креплений.

На протяжении всех работ следует применять все меры безопасности для проведения электрических и сварочных работ, а также использовать средства защиты.

Как сварить качели из трубы

Садовые качели из профтрубы делают так. Для рамы берут профильную трубу 40х70мм со стенками 1-2 мм. В этом случае изделие получается надежным, но не выглядит слишком громоздким. Профильная труба хорошо гнется, из нее можно сделать фигурные качели. К тому же она обладает стойкостью к излому и износу, легкая, прочная, устойчива к изменениям окружающей среды, а также имеет оптимальную стоимость. На перегородки и конструкцию сидения можно пустить профиль 15х25 мм.

Трубы разметить и нарезать, кстати, это можно сделать и при покупке, даже удобнее будет доставлять их к месту монтажа. Магазины в большинстве своем оказывают такую услугу.

Раму собирают четко по чертежу. Нужно производить заглушку всех отверстий, чтобы избежать попадания воды в трубы.

Можно изготавливать самодельные качели из круглых труб. Для таких качелей берут трубы диаметром 70 мм на основной каркас. Вспомогательные стойки и раскосы сваривают из уголков 20 и 40 мм. Для фиксации перекладины идет уголок 63 мм.

Как сделать качели из труб ПВХ

Пластиковые трубы идут на изготовление сидения детских качелей. Сначала делают боковые части сиденья. На них идут отрезки труб и тройники с переходниками. Соединяют боковые части трубами. Через боковины пропускают веревку, для безопасности делают переднюю перекладину. Остается натянуть мягкое сидение и карабинами прикрепить это сиденье из ПВХ труб к любому каркасу. Каркас также можно изготовить из ПВХ.

Для надежности все соединения следует посадить на клей.

Как сделать качели на даче из труб на подшипниках

Шарикоподшипники помогают избавиться от скрипа, избавляет элементы от трения, вследствие чего качели будут служить долго.

Из подручных материалов для подвесов удобно использовать закрытые шарикоподшипники из ступиц ВАЗ 6306. Они хорошо сохраняют смазку и подходят по размерам к трубам 25 мм и 76 мм.

Качели из металла: как сделать самому

Чтобы самостоятельно сделать металлические качели, нужно запастись такими материалами и инструментами:

• болгаркой;
• длинной трубой (прекрасное основание для крепления сидения);
• досками для создания скамейки;
• краской желаемого цвета;
• крепежными элементами;
• рамой с четырьмя углами. Она станет несущей в готовой конструкции;
• составными частями для цементного раствора;
• треугольной боковиной. Она должна быть сварена из нескольких перекладин;
• шлифовальной машинкой.

Теперь остается следовать заблаговременно продуманной последовательности действий. Процедура монтирования дачных качелей собственноручно проходит в несколько стадий:

1. Болгаркой требуется разрезать материал на отдельные элементы. Для удобства необходимо выбрать желаемый чертеж или схему и делать разрезы соответственно намеченным заготовкам.
2. Обработать доски наждачной бумагой или шлифовальной машинкой и сложить из них сиденье.
3. Все детали требуется объединить посредством крепежных элементов или сварки.
4. Вырыть четыре небольшие ямы, установить опоры и залить бетоном.
5. Покрасить в желаемый цвет.

В конечном итоге получатся прекрасные дачные качели

Важно подобрать для себя подходящую схему. Она поможет не ошибиться с габаритами составных деталей

Как сделать качели-балансир для ребёнка из дерева своими руками

Опираясь на сделанные чертежи и вооружившись необходимыми материалами, инструментом, можно приступать к сборке качелей-балансира из дерева. Работа проводится в 4 этапа:

• монтаж основания;
• изготовление коромысла-балансира;
• сборка;
• покраска изделия.

Составленная вами схема даёт чёткое представление о последовательности действий

Основание — базис надёжности конструкции для детей. Этот элемент качелей можно соорудить из деревянного бруса (10х15 см), бревна (20 см), досок (не тоньше 3 см), закрепив их в предполагаемом месте будущих качелей. Из дерева сооружают нижнюю раму длиной около 1 м и на неё крепят (при помощи саморезов) вертикальные опоры или стойки под углом.

Коромысло-балансир проще всего сделать из бруса или толстой доски.

На всю длину балансира (до 2,5–3 м) укладываются 2 бруса параллельно друг другу, между ними (с обеих сторон) помещаются брусья покороче (до 1 м). Фиксируется вся полученную конструкция шурупами или водонепроницаемым клеем (для столярных работ). Можно воспользоваться одной доской.

На краях коромысла делаются сиденья с ручками, в центральной его части — отверстие для профильной трубы.

Ручки, как и все другие деревянные детали должны быть идеально гладкими, чтобы ребёнок не загнал в кожу занозу.

Сборка коромысла и основания производится при помощи двух труб: опорной и отрезка, вмонтированного в центр качели. Их совмещают, вставляют стальной стержень в заранее просверленные отверстия на обеих трубах.

Обладая определёнными навыками, можно соорудить для детей качель-балансир

Качели на подшипниках своими руками. Подвесы

Их можно сделать из ремней, веревок, цепей или профильных труб. Жесткие подвесы устанавливают на пружинах, придающих соединению с основанием больше мягкости и подвижности. Существует четыре пособа крепления к верхней горизонтальной балке.

Способы крепления подвесов

• Узлы — применяются для веревок. Такое решение подойдет в случае, если сиденье обладает небольшой массой. Чтобы веревка не перемещалась по горизонтальному основанию, ее вдевают в петли либо устанавливают ограничители. Как правило, это тонкие прутья, приваренные по краям узла; приклеенные куски материала; углубления; отверстия или обмотка.
• Приваренные петли, изготовленные из согнутых арматурных стержней. В них вставляют звенья цепи, пристегивают карабин и продевают веревку.
• Рым-гайки — они представляют собой кольцо, накручивающееся на болт. Перед их монтажом в балке нужно просверлить два отверстия подходящего размера. В них вставляются винты головкой вверх и затягивается рым-гайка.
• Вращающиеся держатели — чтобы собрать качели на подшипниках своими руками из металла, нужно правильно подобрать детали. Они должны выдерживать расчетную нагрузку. Такое решение применяется для жестких подвесов, изготовленных из профильной трубы. Круглые подшипники помещают в держатели — петли из стальных полос, приваренные к основанию. Они имеют полукруглую форму. В подшипники вставляют стержень с подвесами и фиксируют его боковыми заглушками. Существуют специальные держатели, состоящие из горизонтальной планки с винтами и закрепленном на ней подшипнике с петлей.

Выбор материалов

Для того, чтобы садовые качели (в частности рама) выдерживали нагрузку, были добротными, при этом не выглядели громоздко, следует остановить выбор на профильной трубе сечением 40-70 мм при толщине стенки 1-2 мм (в зависимости от веса катающихся). Ее главные плюсы: стойкость на излом, на износ, устойчивость к любым погодным условиям, простой монтаж (возможность изогнуть и сварить самые затейливые конструкции), небольшой вес, высокая прочность, оптимальная стоимость.

Для изготовления качелей можно взять и круглые, и профильные трубы

Перегородки, а также каркас сидения можно выполнить из профильной трубы меньшего сечения 15-25 мм, как и подвесы, которые будут жесткими, с плавным раскачиванием без виляния. Подвесы еще можно сделать из цепей, их удобно регулировать по длине, торможения при малом раскачивании не будет, а сильное раскачивание погасится трением звеньев, однако лавка будет двигаться во все стороны.

Саму лавку лучше изготовить из деревянных досок или брусков, для сиденья из металла требуются мягкие маты либо подушки, которые в плохую погоду необходимо заносить в помещение. Материалом для козырька послужит палаточная ткань, ПВХ, брезент, поликарбонат, сочетание деревянного настила с мягкой черепицей.

Детские качели своими руками: подбор материалов и инструментов

Чтобы изготовить детские качели своими руками из металла, вам понадобится подобрать подходящие материалы и инструменты для их обработки. Что касается метража труб, цепей и количества крепежей, лучше приобрести их немного больше, чем вы рассчитали в соответствии с чертежом. При этом использовать с целью экономии материалы уже бывшие в употреблении не рекомендуется, поскольку сил на очистку проржавевшего металла уйдет немало, да и работать с ним будет сложней.

Обычно для таких конструкций приобретают трубы диаметром не менее 4-5 см, более тонкие не дадут раме нужной жесткости. Оптимальной формой трубы принято считать круглую. Она наиболее безопасна для детей в плане травм, которые можно получить во время активных игр.

Необходимые инструменты

Из инструментов вам потребуются:

• болгарка;
• сварочный аппарат;
• лопата;
• пила;
• молоток и тиски;
• напильник по металлу;
• уровень строительный и рулетка;
• дрель с насадкой для смешивания бетонного раствора для опор;
• шлифовальная машинка (если сиденье будет деревянным).

Как сделать садовые качели из профильной трубы

Необходимо следить за качеством сварного шва, чтобы конструкция была надежной Вначале нарезают детали, готовят четыре стойки и перекладину.

Дальнейшая пошаговая инструкция:

• делают ямы под столбчатый фундамент;
• каркас собирают начиная с верхних узлов стыковки опор с балкой, используют распорки;
• со сварных швов сбивают окалину, зачищают болгаркой;
• устанавливают стойки готового каркаса в ямы, предварительно подземную часть оборачивают рубероидом;
• бетонируют опоры в земле;
• размечают на верхней балке места креплений, высверливают отверстия, при резьбовом стыке применяют контргайки;
• сваривают каркас сиденья, крепят к нему доску.

Далее к четырем точкам сваркой присоединяют петли, концы подвесов соединяют с проушинами. Металлические детали обезжиривают, обрабатывают средством против ржавчины, красят.
