Виды и размеры кабель-каналов для электрических проводов

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Миниконструкции

Такие короба применяются для укладки телевизионного или телефонного провода. Они отличаются меньшими размерами. Ширина варьируется в пределах 10-100 мм, а высота 10-60 мм. При этом можно подобрать модели с разными комбинациями габаритных параметров. Для вывода лотка на угол производится распил конструкции и перегиб под заданным углом.

• Перфорированный кабельный лоток: характеристики

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

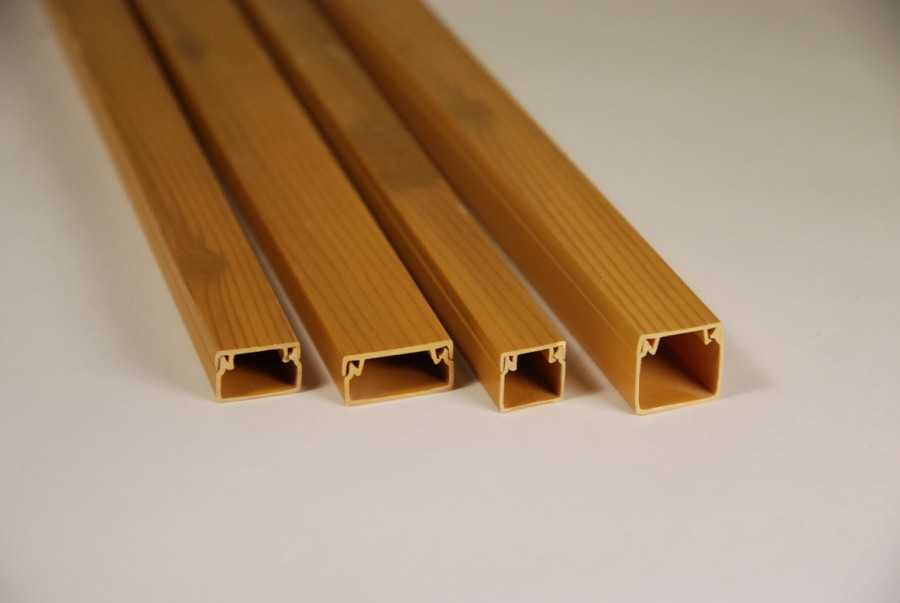

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Популярный производитель

Пользуется колоссальным успехом продукция следующих компаний:

• E.NEXT;
• «Элекор» от ИЕК;
• «Легранд»;
• «ДКС»;
• «Украина ТД»;
• «EKF».

Высококачественные короба производят многие компании. Главное – не приобрести подделку. Чтобы этого не произошло, читайте отзывы о товаре и просите у консультанта документы на продукцию. Бывает, что дешёвая продукция ведёт себя просто ужасно: слишком мягкий корпус (неудобно монтировать), плохие замки на крышках (плохо фиксируются и со временем открываются), белый ПВХ пластик со временем желтеет и т. д.

Лично мой выбор — это «Легранд» и «ДКС». С продукцией этих компаний работать легко и приятно. Думаю, электрики-практики меня поймут и полностью поддержат. Хотя цена у «Легранда» приличная, но качество этого стоит.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании

В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию. Рассмотрим некоторых брендовых производителей:

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Фото	Модель	Описание	Цена, руб/пог.м.
	Элекор 2м IEK белый	Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.	36
	Ruvinil PKK 16×16×0.8 м	Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.	76
	Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)	Материал выполнен под светлое дерево.	2007 (за упаковку)
	Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast	Материал изделия белый пластик.	1390 (за упаковку)
	Канал Hager LFF 60×110	Конструкция выполняется из белого пластика.	422
	Legrand DLP с гибкой крышкой 105×50	Материал белый ПВХ.	695
	Перфорированный DKC 25×40, 2 метра.	Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.	456

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Из чего изготовлен кабель-канал

При производстве комплектующих используют синтетические материалы, углеродистую или нержавеющую сталь либо сплавы на основе алюминия. Поставщики предлагают продукцию с размерами, соответствующими международным стандартам. Пластиковые короба рассчитаны на использование внутри помещений. Для монтажных работ на улице или в цехах подойдут изделия из металла.

Пластик

Для изготовления используют негорючий поливинилхлорид или полиэтилен с добавлением пигмента, определяющего цвет деталей. Короба предназначены для укладки сигнальных кабелей или бытовой проводки. На поверхности могут прорезаться отверстия для вентиляции, внутри – устанавливаться разделительные перегородки. Стандартная заготовка имеет размер 2 м (допускается увеличение габарита по заказу). Распространенный П-образный вариант имеет ширину до 60 мм. Изделия отличаются небольшим весом.

В таблице приведены размеры пластиковых коробов нескольких видов.

Вид профиля	Длина и ширина, мм	Площадь сечения, мм²	Толщина стенки, мм
Квадрат	12х12	130	1
Квадрат	16х16	230	1
Прямоугольник	20х10	180	1
Квадрат	40х40	1440	1,3
Прямоугольник	100х60	5400	2

Пластиковые короба поставляются в защитной пленке, предохраняющей матовую поверхность от повреждений при перевозке. Материал выдерживает перепад температуры -5…+60°С без риска повреждения. Некоторые производители предлагают продукцию в холодном исполнении – УХЛ, сохраняющую прочность при падении температуры воздуха. Стандарт защиты не выше IP40 ограничивает проникновение предметов размером более 1 мм. Для изготовления применяется поливинилхлорид, не поддерживающий горение и не выделяющий ядовитых газов при нагреве.

Сталь

Для укладки массивной проводки используют короба из оцинкованного стального листа, устойчивого к коррозии. Изделия рассчитаны на промышленное использование и могут использоваться при прокладке кабелей по фасадам зданий. Каналы крепят при помощи винтов или на специальных кронштейнах. На боковой поверхности могут находиться вентиляционные каналы или отверстия для дополнительной фиксации проводов.

В таблице приведены характеристики нескольких типов стальных лотков.

Габариты, мм	Площадь сечения, мм²	Толщина стенки, мм
50х50	24	0,55
200х50	98	0,7
400х50	198	1

В основании канала имеются пробитые на заводе отверстия, облегчающие процесс монтажа. Крышка П-образной конфигурации удерживается на корпусе короба за счет взаимного схождения стенок. Продукция с лакокрасочным покрытием поставляется в защитной пленке. Оцинкованные поверхности ничем не закрываются и не подвержены механическим повреждениям при транспортировке.

Алюминий

Сплавы на основе алюминия используются реже, чем сталь, из-за повышенной цены. Элементы лестничной конструкции обеспечивают надежную фиксацию проводки. Материал устойчив к внешним климатическим и механическим воздействиям. Поверхность деталей покрывается слоем краски. Алюминий обеспечивает улучшенный отвод тепла от изоляции.

Материал редко используют для изготовления классических кабель-каналов со съемной крышкой. Примером такой продукции являются короба серии In-Liner AERO от компании ДКС. Имеются изделия размером 90х50, 140х50 и 110х50 мм с покрытием белой эмалью или серебристой краской с эффектом «металлик». Предлагаются малогабаритные колонны и соединительные элементы.

Распределительные коробки

Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.

Негорючие распределительные коробки обязательно устанавливают:

• на складах;
• цехах сварочных и взрывоопасных работ;
• любых помещениях с повышенными требованиями к безопасности.

Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы . Они выпускаются в нескольких вариантах исполнения.

Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.

Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.

Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.

Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.

Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.

«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.

Выбор коробов для электропроводки

Укладка проводов и кабелей в коробах

Выбирая каналы для проводки проводов, необходимо учитывать некоторые факторы:

• Размеры необходимого защитного приспособления.
• Обычно короба имеют определенную длину, поэтому лучше их приобретать с небольшим запасом.
• Для укладки кабелей в доме, лучше использовать легкие металлические или пластиковые короба под основной цвет интерьера помещения.
• Внутри короба должно быть достаточно пространства для укладки определенного количества кабелей, и еще — чтобы остался некоторый запас.
• Обязательное условие — наличие нужной фурнитуры к кабель-каналу.
• Необходимо проконтролировать, чтобы все замки, заглушки, крепежные элементы были на месте. При этом замок короба должен легко открываться руками.

Способы крепления коробов к стене

Крепление короба

Для правильной фиксации кабельного канала к стене, существует несколько способов:

С помощью саморезов. Шаг крепежных элементов для деревянного дома или стен из гипсокартона выбирается, в зависимости от нагрузки на пластиковый короб: количества проводов и размеров их сечения. Обычно он составляет 50 см. При неровных стенах шаг крепления уменьшается, что позволит скрыть имеющиеся зазоры и дефекты стен.

Установка самореза

1. 1. На основании кабельного канала сверлятся отверстия диаметром 6 мм с шагом 50 см.
   2. Короб прикладывается к стене, и отмечаются места крепления его на стене.
   3. Сверлятся отверстия в стене.
   4. Прикладывается пластиковый короб, и вбиваются дюбеля.
   5. Забиваются гвозди.

Крепление каналов дюбель-гвоздями

Клопами. Такие изделия используются для крепления коробов в металл, до 2 мм толщиной или алюминиевый профиль.

Установка клопов

Чтобы лучше представить процесс лучше просмотреть видео.

Жидкими гвоздями. Такой вариант используется, когда нельзя применять другие способы.

Нанесение жидких гвоздей

Обычно это монтаж на плитку в ванной или на металлическую гладкую поверхность. Однако, это не слишком надежный способ.

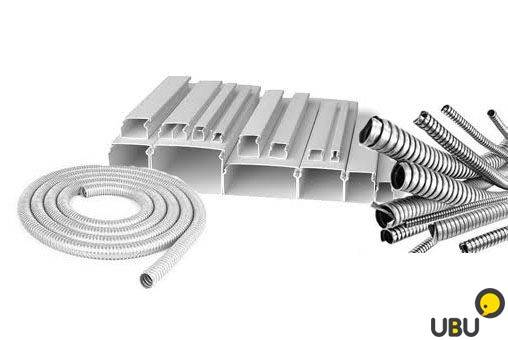

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов

По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Типовые сечения, при изготовлении из пластика:

• 10х10, 10х12, 10х20 и 10х30 мм;
• 12х12 и 12х16 мм;
• 16х16 и 16х20 мм;
• 20х20 и 20х25 мм;
• 25х25 и 25х40 мм;
• 40х16, 40х40 и 40х60 мм;
• 60х80 и 60х100 мм.

Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).

• По назначению:
• Используемые для прокладки групповых линий;
• Используемые для прокладки магистральных линий.
• По форме:
• Линейные, прямые элементы;
• Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
• Для установки электрических устройств (розетки, выключатели, переходники).
• По конструкции:
• Изготавливаемые из листового металла и цельного пластика;
• Изготавливаемые из перфорированного металла и пластика.

Перфорированный пластик бывает разного сечения и расцветки

• По типу использования:
• Для промышленных предприятий;
• Для административно-бытовых и жилых помещений;
• Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.

Металлические короба

Металлические короба применяют в производственных помещениях для большого количества проводников

Подобные изделия практически не применяются в быту. Они предназначены для больших нагрузок, которые достаточно редко бывают в домашних условиях. Основная сфера применения – производственные помещения с магистралями, состоящим из большого количества проводников. Для защиты от коррозии короба изготавливаются из оцинкованной стали. Сечение – П-образное.  Бывают перфорированные, лестничные и гладкие лотки.

Крепление осуществляется с помощью анкеров или болтового соединения. Приклеивание не используется из-за большого веса изделия.

Преимущества металлических коробов:

• возможность выдержать большой вес;
• легкость прослеживания путей прокладки кабеля;
• простота монтажа, поверки и замены;
• пожаробезопасность.

Недостатки:

• не подходят для домашней электропроводки;
• узкая сфера применения;
• не рекомендуется устанавливать в помещениях с повышенным уровнем влажности из-за негативного влияния воды на металл.

Для монтажа обязательно требуются дополнительные детали для создания поворотов и переходов.

Назначение кабель каналов

Монтажные короба применяются в тех случаях, когда невозможно спрятать проводку другими способами. Особенно актуальным их использование становится после уже выполненного ремонта. Кроме того, кабель-каналы обеспечивают свободный доступ к электросетям. Иногда возникает необходимость в прокладке кабелей в арендованных помещениях и короба позволяют успешно справиться с этой задачей.

Кабель каналы рассчитаны на продолжительную эксплуатацию. Они изготавливается в виде профиля прямоугольного сечения. Конструкция включает в себя два основных элемента – сам корпус и крышку, оборудованную защелкой. Благодаря жесткому и плоскому основанию, короб может надежно закрепляться на любых ровных поверхностях – стенах, потолках, полах. Крышка плотно закрывает короб, обеспечивая защиту проводов от пыли и негативных внешних воздействий.

Для соединений между собой в комплекте с коробами идут специальные стыковочные детали – заглушки, соединители, уголки различной конфигурации, держатели кабеля и другие элементы. Они позволяют успешно обходить углы и выступы помещения. Короба и соединительные детали могут быть алюминиевыми, пластиковыми или деревянными. Самая низкая стоимость у пластиковых изделий. Они не подвержены горению, обладают свойствами диэлектрика, прочностью, гибкостью и устойчивостью к химическим веществам. Практически все кабель-каналы изготовлены из самозатухающего ПВХ.

Что такое кабель-канал

Кабельным каналом или коробом называют замкнутый профиль из металла или пластика, предназначенный для размещения электропроводки, кабелей передачи данных и других коммуникаций. Изделие имеет плоское основание и монтируется на стены, потолки, полы.

Устройство кабель-канала

Конструкция кабель-канала проста: электротехническое изделие состоит из основания и крышки. Первый элемент фиксируется на несущей поверхности с помощью клея или крепежных аксессуаров. Крышка занимает свое место после прокладки коммуникаций. Части соединяются между собой без дополнительных приспособлений.

Назначение кабель-каналов

Кабельные каналы используются для компактного размещения проводников. Изделия позволяют скрыть кабели и вписать проводку в интерьер, сохраняя при этом свободный доступ к ней на случай замены, ремонта или модернизации схемы прокладки. Короба предохраняют коммуникации от ультрафиолета, влаги и пыли; препятствуют разрушению изоляции в результате механических воздействий. Модели из негорючих материалов помогают локализовать возникшие возгорания.

Это интересно: Проекты беседок с мангалом — поясняем во всех подробностях

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;
• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Виды и классификация

Какие бывают короба? Да, их видов огромное количество! Поэтому канал отлично впишется в интерьер, оформленный в любом стилевом направлении — от барокко до минимализма. Давайте посмотрим их классификацию:

1.Материал:

• стальной короб – долговечный и красивый (так называемый лоток);
• алюминиевый кабель канал – износостойкий и привлекательный;
• ПВХ приспособление (пластиковое) – дёшевое, прочное, безопасное.

2.Конфигурация:

• напольное изделие – укладка выполняется на пол;
• настенное приспособление – монтаж осуществляется на стенки;
• плинтусный короб – установка делается под плинтус;
• угловой канал – укладка выполняется в углах;
• потолочное устройство – монтаж осуществляется на потолок.

3.Дизайн:

• изделие «под дерево» (идеально для деревянных домов, оформленных в стиле кантри, прованс, в русском, английском направлениях);
• короб «под металл» (безупречен для жилищ в стиле техно, минимализм и хай-тек);
• кабель канал «под мрамор» (чудесен для помещений, оформленных в стиле барокко, рококо, классицизм, неоклассицизм);
• однотонное приспособление (прекрасно для интерьера в любом стиле);
• цветной короб (хорош для жилищ, оформленных в стиле авангард, арт-деко, эклектика, китч, поп-арт, фьюжн).

4.Структура:

• жёсткие устройства – короба со съёмной крышкой, предназначающиеся для ровных поверхностей;
• гибкое приспособление – кабель каналы секционные, цепеобразные и трубчатые, предназначенные для неровных поверхностей.

5.Стандартный размер выпускаемых кабель каналов — 2 метра, а сечение они имеют следующее:

• 12×12 мм;
• 15×10 мм;
• 16×16 мм;
• 20×10 мм;
• 25×16 мм;
• 25×25 мм;
• 30×10 мм;
• 40×16 мм;
• 40×25 мм;
• 40×40 мм;
• 60×40 мм;
• 60×60 мм;
• 80×40 мм;
• 80×60 мм;
• 100×40 мм;
• 100×60 мм.

Выбор за Вами, всё зависит от количества и типа проводов! Мы в своих работах по монтажу электропроводки в частных домах чаще всего применяем 25×16 мм. Это самый ходовой размер, в который можно без проблем уложить несколько силовых проводов. Но иногда приходится работать и с более массивными размерами.
