Преимущества и недостатки
Основное преимущество инверторных устройств заключается в двойном преобразовании, когда входное напряжение изначально поступает на выпрямительный блок, преобразующий его в постоянное. Данная операция обеспечивает полную независимость работы дальнейших составляющих от параметров поступающего на вход напряжения, в особенности частоты.
Амплитуда ограничивается пороговыми значениями минимума и максимума. Лучшие устройства позволяют преобразовывать напряжение сети, меняющееся от 60 до 300 В, что недостижимо при использовании других устройств. И то, что в дальнейшей работе используется постоянный ток, делает такой параметр, как время реакции (быстродействие), совершенно бессмысленным.
Отсутствие традиционного для иных типов стабилизаторов трансформатора существенно снижает габариты и вес устройства. Только в сравнительно маломощных устройствах нижнего ценового диапазона используются выходные трансформаторы, позволяющие применить недорогие низковольтные транзисторы. Общий перечень достоинств:
- Наилучшие параметры стабилизации;
- Точное соблюдение формы и частоты сигнала;
- Большие пределы стабилизации;
- Малый вес и габариты.
Есть у инверторных устройств и недостатки, которые сужают их область применения:
- Высокая стоимость, которая растет с увеличением допустимой мощности;
- Снижение пределов стабилизации, особенно нижнего, с ростом мощности нагрузки, что связано с недостатком запасенной энергии корректора с блоком накопительных конденсаторов;
- Необходимость в интенсивном теплоотводе, вызванном нагревом выходных транзисторов;
- Необходимость в защите от пыли.
Две последние проблемы возникают из-за того, что управляющие транзисторы работают не в ключевом (переключающем) режиме, а в аналоговом (усилительном). Это сопровождается выделением тепла на переходах транзисторов, растущей с увеличением мощности нагрузки. Отвод тепла осуществляется при помощи радиаторов охлаждения, обдуваемых вентиляторами (кулерами).
Вентилятор охлаждения
Вместе с потоком воздуха внутрь устройства затягивается пыль, снижающая отвод тепла. В результате приходится производить регулярную чистку внутри устройства от пыли. Особенно это касается вентиляторов, которые при запыленности начинают производить сильный шум.
Транзисторы выходного каскада выступают ограничителями выходной мощности, которая может достигать величины 5-7 кВт. Более мощные устройства встречаются крайне редко и имеют очень высокую стоимость.
Обзор стабилизаторов напряжения
Стабилизаторы напряжения сети переменного тока исторически развивались, используя различные схемотехнические решения. В настоящее время существует несколько видов стабилизаторов:
- релейные стабилизаторы напряжения;
- электромеханические стабилизаторы с сервоприводом;
- электронные тиристорные или симисторные стабилизаторы;
- инверторные стабилизаторы напряжения.
Выходное напряжение релейных стабилизаторов изменяется ступенями за счет переключения обмоток сетевого трансформатора контактами мощных электромагнитных реле. Точность стабилизации определяется числом переключаемых обмоток. Таких обмоток может быть от 5 до 10. При переключении с одной обмотки на соседнюю выходное напряжение изменяет свое значение приблизительно на (15-20) В.
В электромеханических стабилизаторах сервопривод постоянного тока перемещает графитовую щетку токосъемника по виткам обмотки автотрансформатора. Значение управляющего сигнала зависит от разницы входного и опорного напряжения, соответствующего значению 220 В. При устранении разницы устройство управления двигателем сервопривода переходит в режим слежения.
В электронных стабилизаторах переключение используемых обмоток трансформатора исполнительными элементами происходит под управлением контроллера.
Узел переключения выполнен на полупроводниковых симисторах или тиристорах. Работа контроллера определяется программным обеспечением, установленном на заводе-изготовителе изделия.
Стабилизаторы напряжения
Феррорезонансные стабилизаторы напряжения. Были разработаны в середине 60 годов прошлого века, их принцип работы основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для регулировки напряжения питания бытовой техники (телевизор, радиоприёмник, холодильник и т.п.).
Их преимущество заключается в высокой точности 1-3% и быстрой (для того времени) скорость регулирования. Недостаток — повышенный уровень шума и зависимость качества стабилизации от величины нагрузки. Современные устройства лишены этих недостатков, но стоимость их равна или выше стоимости ИБП (Источника Бесперебойного Питания) на такую же мощность, вследствие чего они широкого распространения в качестве бытовых не получили.
Электромеханические стабилизаторы напряжения. В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручной корректировкой (ЛАТР), вследствие чего приходилось постоянно следить за вольтметром (стрелочный или светящаяся линейка) и, при необходимости, вручную крутить ползунок с токосъёмными щётками. В настоящее время принцип работы автоматизирован с помощью электродвигателя с редуктором (сервопривода).
Электромеханический стабилизатор напряжения
Единственные достоинства электромеханических стабилизаторов напряжения — низкая цена и хорошая точность регулировки 2-3%. Недостатков много — низкая скорость регулирования из-за инерционности двигателя и повышенный уровень шума: шумит электродвигатель и редуктор, и практически постоянно, т.к. отслеживаются изменения с шагом 2-4 вольта. Плюс к этому, добавляется повышенный износ механический частей и недолгий общий ресурс работы устройства в целом, что подтверждается сроком гарантии всего в 1 год. Также при резком увеличении значений сети часто кратковременно отключается нагрузка, т.к. стабилизатор не успевает погасить этот скачок, и напряжение на ней превышает максимально допустимое значение.
Вследствие всего вышесказанного получили распространение как дешёвые стабилизаторы для питания недорогой домашней электротехники.
Электронные стабилизаторы напряжения. Наиболее широкий класс устройств ступенчатого регулирования, обеспечивающих исключительное постоянство электропитания нагрузки с заданной точностью в широких пределах изменения входной сети. Принцип работы основан на автоматическом переключении секций автотрансформатора с помощью силовых ключей (реле, тиристоры, симисторы).
Структурная схема электронного стабилизатора напряжения
К их достоинствам можно отнести: высокое быстродействие, очень широкий входной диапазон, отсутствие искажения формы напряжения, высокий КПД, низкий уровень шума (только от вентиляторов охлаждения). Точность стабилизации определяется количеством ступеней регулирования и, в зависимости от модели, может составлять от 5 до 0.5%, а некоторые модели даже имеют возможность коррекции в пределах 210-230 вольт для лучшей адаптации к импортному оборудованию. Необходимо особо отметить высокую надёжность 3-х фазных конфигураций, где каждую фазу в отдельности регулирует независимый однофазный блок.
Электронный стабилизатор напряжения
Несмотря на высокую стоимость, электронные стабилизаторы напряжения — это оптимальное соотношение цена/качество, и они заслуженно нашли наибольшее распространение на рынке высококачественных электроприборов.
Инверторные стабилизаторы напряжения. Самый молодой тип регуляторов, начал выпускаться во второй половине 10-х годов нашего столетия. Как и ИБП (источник бесперебойного питания), принцип работы основан на двойном преобразовании сетевого напряжения: сначала оно выпрямляется а затем заново преобразуется в переменное. Их достоинства, в общем, такие же, как и у электронных стабилизаторов, но есть два существенных положительных отличия. Во-первых, они не содержат трансформаторов и поэтому имеют небольшой вес и габариты, а во-вторых, они ещё стабилизируют и частоту тока! К недостаткам можно отнести то, что в трёхфазных моделях при неполадках в любом контуре регулирования фазы два остальных тоже отключаются.
Инверторный стабилизатор напряжения
В общем, у инверторных стабилизаторов напряжения есть определённое будущее и существенный сектор применения
Преимущества и недостатки
Как и любые другие изделия, инверторные стабилизаторы не лишены плюсов и минусов. Сравнение данных разновидностей будет проводиться с их «конкурентами», например, электронными устройствами.
Положительные стороны
У инверторных стабилизаторов имеется ряд ощутимых преимуществ:
- Широкий диапазон входного напряжения — устройство может работать с электричеством мощностью от 105 до 300 Вт.
- Бесшумность работы.
- Стабильное выходное напряжение — вся «лишняя» мощность электричества остаётся в конденсаторах, при этом на выход подаётся только требуемые 220 В.
- Быстрая регулировка тока.
- Небольшие габариты.
- Высокий КПД (более 90%).
- Фильтрация высокочастотных выбросов и помех.
- Превосходная точность нормализации напряжения.
Отрицательные моменты
Тем не менее эти замечательные устройства не лишены ряда недостатков:
Наиболее существенный минус данных изделий — это цена. В сравнении с другими разновидностями, инверторные агрегаты стоят намного дороже.
Сужение диапазона значений входного электричества. Чем больше подключено устройств, тем хуже стабилизатор обрабатывает входящее напряжение.
Относительная новизна
Как было сказано выше, многие предпочитают использовать проверенные электрические стабилизаторы, поэтому на инверторные разновидности обращают внимание в последнюю очередь.
Принцип работы
Двойной выпрямитель во время функционирования исполняет всего лишь 2 ключевые функции:
- преобразовывает ток переменного типа в постоянный;
- вторая функция оборотная – преобразовывает ток постоянного типа в переменный.
Первая стадия функционирования включает в работу такие устройства, как корректор показателя мощности и непосредственный выпрямитель. Проще говоря, ток переменного типа является нестабильным и проникает в аппаратуру сквозь фильтр, выпрямляющий его и делающий постоянным. Также фильтрации поддаются и частоты. После таких манипуляций ток приобретает фактически безупречную форму синусоида.
Достоинство состоит в том, что в данной ситуации существенно повышаются мощностные показатели. Коэффициентное соотношение повышения мощности достигает отметки буквально 1,0. После того как фильтр пройден, ток скапливается в конденсаторном блоке – вторичный блок питания.
Далее инверторные нормализаторы функционируют по следующему принципу: постоянный ток, который был выпрямлен и преобразован, движется к инвертору, задача какого – преобразовывать его в ток переменного типа и формировать тот же синусоид. Под воздействием инвертора ток переменного типа обретает показатель напряжения 220 В и частоту со значением 50 Гц.
Недостатки
Как и любой другой вид техники, инверторные стабилизаторы также могут иметь свои недостатки. Главным недостатком этого вида техники читается цена. Он стоит значительно дороже любого другого вида устройства. Также устройство боится слишком больших нагрузок.
Например, если нагрузка будет превышать 70%, тогда он сможет нормально осуществлять свою работу, только если входной ток будет не ниже 160 и не выше 300 Вольт. Благодаря преимуществам, которыми обладают инверторные стабилизаторы их можно использовать и для защиты компьютеров или другой техники, которая боится значительных скачков напряжения.
Характерные особенности ИС
Главным отличием ИС от своих аналогов таких, как релейные, электромеханические и симисторные стабилизаторы, является отсутствие во внутреннем устройстве автоматического трансформатора.
Двойное преобразование напряжения не имеет резких переходов, которыми «страдает» переключение трансформаторных обмоток. Именно двойной эффект преобразования представляет ИС наиболее совершенным стабилизатором. Отсутствие подвижных деталей, различных реле оставляет далеко позади конкурентов ИС. Применение конденсаторов в схеме стабилизации электрического тока исключает скачки напряжения на выходе прибора.

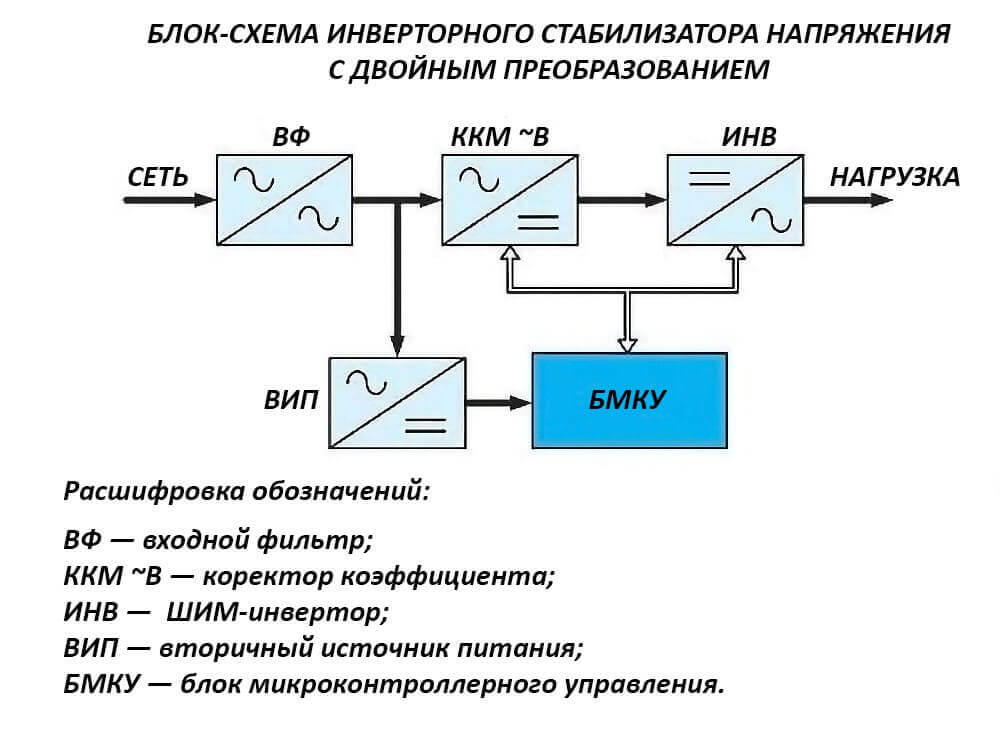

Принцип работы инверторного устройства
- Переменный ток преобразуется в постоянный.
- Электричество проходит через всё устройство.
- На выходе ток снова становится переменным.

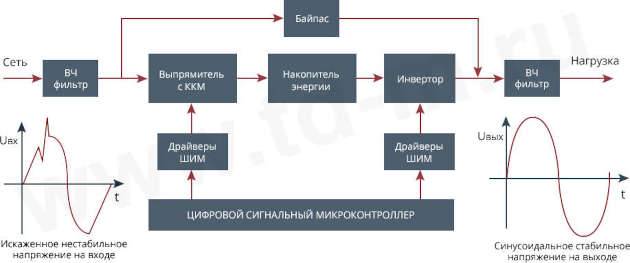

Теперь стоит описать данный процесс более подробно.
- Переменный ток попадает в устройство.
- Входное электричество проходит через частотный фильтр.
- Корректор и выпрямитель преобразует ток в постоянный.
- Благодаря тому, что форма тока становится синусоидальной, получается высокий коэффициент мощности (обычно он равен 100%).
- Происходит накопление тока в конденсаторах.
- Электричество поступает к инвертору и кварцевому генератору, которые преобразуют ток в переменный и проводят его «сглаживание».
- На выходе напряжение тока снижается до 220 В, а частота до 50 Гц.
Критерии выбора
При выборе модели инверторного стабилизатора напряжения надо руководствоваться следующими критериями, это:
- мощность;
- тип стабилизатора;
- габариты и тип установки.
Мощность
Перед приобретением ИС нужно произвести точный расчёт пиковой нагрузки, когда будет включено максимальное количество приборов. Для этого суммируют мощности потребителей и добавляют 15-20% к общему результату. Это будет мощность нужного инверторного стабилизатора.
Тип стабилизатора
ИС бывают трёх типов: это автономные инверторы, приборы с прямоугольным сигналом, стабилизаторы с синусоидальным сигналом. Автономные ИС устанавливают между общедомовой сетью и аккумулятором, что обеспечивает бесперебойное питание потребителей всего дома.
ИС с прямоугольным сигналом используются только для питания приборов освещения. Инверторные стабилизаторы с синусоидальным сигналом поставляют идеально чистый переменный ток. Именно такие приборы пользуются повышенным спросом.
Коэффициент полезного действия у всех ИС примерно одинаковый – около 90%. Это оптимальный показатель, присущий только стабилизаторам инверторного типа. У качественных приборов КПД равен 98%.
Габариты и тип установки
Габариты бытовых инверторных стабилизаторов обычно не превышают размеров 500х400х300 мм. ИС не занимает много места, поэтому его установка не вызывает никаких сложностей. Практически все бытовые ИС выпускаются в напольном варианте. При установке надо соблюдать одно правило: прибор не должен загромождаться посторонними предметами, и на него ничего нельзя ставить.
Контрольные и защитные системы
Приборы брендовых марок практически все оснащены системами контроля и защиты от перегрева. Внутренний датчик температуры при превышении допустимого уровня нагрева стабилизатора подаёт сигнал на автоматическое отключение ИС. При остывании прибор снова включается в работу.
Надёжны ли инверторные модели?
Итак, по своим характеристикам инверторые стабилизаторы в целом превосходят своих конкурентов. А как обстоит дело с надёжностью такой конструкции?
По своей схемотехнике инверторные модели относятся к более сложным техническим изделиям, чем другие распространённые типы стабилизаторов.
В конструкции нет габаритного трансформатора, но дополнительно присутствует конденсатор и инвертор, а система принудительного охлаждения часто работает в непрерывном режиме.
Всё это не способствует увеличению рабочего ресурса изделия.
Гарантийный срок инверторных моделей обычно ограничен 2-мя годами. На схожие по стоимости тиристорные модели обычно устанавливается гарантийный срок 5 лет.
Поэтому не стоит полагать, что инверторный стабилизатор – лучший выбор в любой ситуации со скачками напряжения. Не стоит их идеализировать, как это делают некоторые продавцы и электрики.
При одинаковом качестве производства тиристорный стабилизатор прослужит дольше инверторного.
Установка моделей с двойным преобразованием напряжения более актуальна для локальной нагрузки, например, газовых котлов или насосов с критичной к форме и качеству напряжения автоматике.
Обоснован их выбор и для питания высокоточной техники требующей идеальное выходное напряжение с ровной синусоидой.
Но во многих случаях нужно просто защитить стандартный набор бытовой техники загородного дома или квартиры при пониженном напряжении (например, когда начинают моргать лампочки при подключении мощных потребителей).
Здесь надёжнее и экономически выгоднее установить тиристорные (симисторные) стабилизаторы.
Штиль IS2500
Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас
Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.
Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:
И все это запрятано в надежный металлический корпус:
Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.
Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.
Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?. Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой
Как говорится, комментарии излишни
Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.
Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.
В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.
Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):
Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.
При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.
Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.
Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:
ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции. В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина
Все продумано
В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.
Преимущества инверторного стабилизатора
Если вы планируете приобрести инверторные стабилизаторы, тогда вам следует помнить, что этот вид техники считается хорошим. К его преимуществам можно отнести:
- Широкий спектр напряжения.
- Практически постоянное соблюдение стабильного параметра напряжения на выходе.
- Его работа осуществляется бесшумно. Это стало возможным благодаря использованию инвертора.
- Прибор имеет небольшой вес, так как из конструкции был убран автоматический трансформатор.
- Высокое КПД.
- Скорость регулировки тока находится на высоком уровне.
Как видите, преимущества можно считать достаточно весомыми. Их вы точно не встретите в других стабилизаторах. Перед покупкой изучите все виды однофазных стабилизаторов.
Какой стабилизатор выбрать – электронный или электромеханический?
Предпочтительным вариантом установки станет электронный вариант, но многих потребителей пугает его конечная цена, которая действительно завышена.
Электронный стабилизатор напряжения
Но и применение электромеханического варианта устройства не сильно ударит по карману потребителя. Если для первого электронного варианта характерно практически моментальное срабатывание на реагирование скачка напряжения, то для второго варианта предусмотрен определённый временной интервал, который в ряде случаев негативно оказывает влияние на работу инверторной техники, да и всех приборов, подключённых к общей сети энергопотребления.
Электромеханический стабилизатор, несмотря на его низкую стоимость, имеет ряд недочётов, которые проявят себя в процессе работы аппарата для сварки:
- Естественный шум работы аппарата.
- Имеются трущиеся элементы деталей.
- Через определённый промежуток времени эксплуатации, встроенный элемент.
Электромеханический стабилизатор
В любом случае, эксперты считают, что покупка стабилизатора поможет лишь частично решить вопросы целостности и сохранности работы инверторного оборудования, поможет обеспечить качество сварочных работ. Вместе с этим общая рекомендация, кроме покупки устройства заключается в установке трансформаторных установок на повышение при подаче напряжения в дом. Как показывает практика, чаще всего вместо заданных 220 Вольт, в сети фактически бывает 180-190 Вольт, а в отдалённых местностях и вовсе не превышает 150 вольт.
Особенности выбора стабилизаторов
Сварочное оборудование стало неотъемлемым атрибутом в частном доме или на производстве. Трудно назвать ситуации и случаи, когда бы ни понадобились сварочные инверторы. Ремонт автомобиля, установка металлического забора, изготовление металлических каркасов и многое другое обязательно потребуется в доме и на производстве. При выборе подходящего варианта стабилизатора для сварочного устройства, учитывайте принципиальные характеристики работы прибора, которые подразделяются на следующие категории:
- Трансформаторное устройство.
- Выпрямитель.
- Инверторное сварочное оборудование.
Кроме этого имеются соответствующее разделение по классовым характеристикам эксплуатации:
- Полуавтоматический прибор.
- Аппарат, работающий на дизельном топливе или на бензиновом аналоге.
Заключение: выводы и рекомендации
Пари выборе стабилизатора учитывайте также диаметр электродов, которые вы используете в своей работе. Если диаметр электродов до 3 мм, то понадобится несложный прибор стабилизации, а для постоянного применения электродов диаметром свыше 3 мм потребуется мощный стабилизатор, обеспечивающий постоянную поддержку напряжения в сети.
Если вы не можете самостоятельно рассчитать, как стабилизатор подойдёт для вашего инверторного устройства, рекомендуем обратиться к специалисту, который проведёт грамотный расчет и подберёт соответствующий тип устройства, обеспечивающий качественную работу агрегата, и поддерживает требуемое напряжение для безопасной работы сварочного оборудования.
Инверторный стабилизатор “Штиль”
Здесь важно отметить, что данные приспособления были специально разработаны для отечественных сетей. Диапазон входного напряжения данного оборудования по техническому паспорту 90-310 Вольт
Срок службы указывается – 20 лет.
Такая модель, как R500i, к примеру, имеет только естественное охлаждение, что делает работу агрегата полностью бесшумным. Другие модели имеют встроенные вентиляторы, которые издают шум, равный 30 Дб. Человеческий слух распознает такие шумы на расстоянии менее 1 метра. Другими словами, уже в соседней комнате шума слышно не будет. Для установки данных приборов на обычных горизонтальных поверхностях предусмотрены резиновые ножки. Есть также вариант с подвеской на кронштейны. Фиксироваться он должен при помощи двух или же трех саморезов.
Симисторные, тиристорные стабилизаторы
Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.
Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения. На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.
Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.
Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.
Что внутри
Внутреннее устройство очень похоже на схему релейного:
- Тороидальный трансформатор
- Плата управления
- Силовые ключи из симисторов
Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?
Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом «мигания» лампочек.
Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.
За счет применения симисторов обеспечиваются следующие плюсы:
- малошумность при работе
- высокоскоростная коммутация до 20мс
- плавная регулировка
- большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.
Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.
