Что входит в группу безопасности для системы отопления и для чего она

Где устанавливать группу безопасности?

По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.

К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.

А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.

Только группа безопасности котла может предотвратить вскипание и взрыв в твердотопливном котле, из-за чего она является одним из обязательных узлов для теплогенераторов такого типа.

Что входит в группу безопасности системы отопления

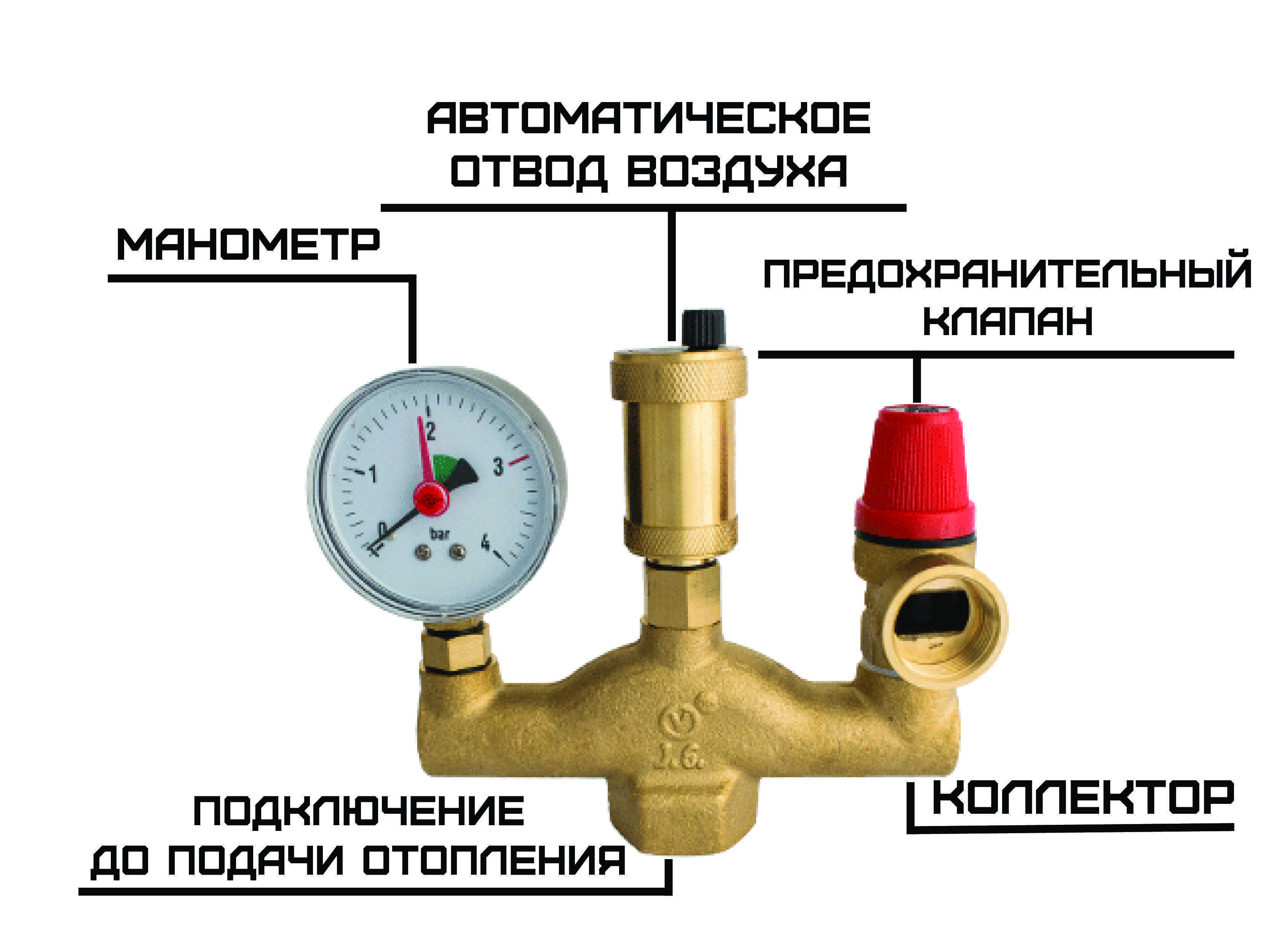

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:

• манометр;
• предохранительный клапан;
• автоматический воздухоотводчик.

Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.

Автоматический воздухоотводчик

Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.

Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:

• уплотнения плохого качества либо выход из строя старых;
• изначальное наполнение магистрали отопления водой с воздушными пузырями;
• неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
• подпитка водой;
• засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Автоматический вентиль будет наиболее практичным вариантом

Манометр

Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.

Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.

Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Предохранительный клапан

Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.

На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.

Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.

Указания по самостоятельному монтажу

Манометр и аварийный клапан выбираются в соответствии с величиной максимального давления котельного оборудования

Если приобретенный в магазине дровяной или угольный котел не имеет в комплекте собственного защитного узла, его можно купить отдельно, а затем установить на оборудование своими руками

В этом случае основное внимание уделяется не столько фирме, выпускающей это комбинированное изделие, сколько правильному выбору самих приборов. Не все предлагаемые производителями узлы безопасности подходят для конкретной модели теплового генератора. Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания

Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания.

В отличие от него, манометр и аварийный клапан выбираются в соответствии с величиной максимального давления, значение которого приводится в инструкции по эксплуатации котельного оборудования. Лишь убедившись в том, что они подходят к данному образцу котла, можно покупать изделие и переходить к монтажу. С технической точки зрения установка группы безопасности на отопительный агрегат особой сложности не представляет. Все, что потребуется для этого – запастись базовым комплектом слесарного инструмента. При его наличии подсоединение к системе отопления осуществляется одним из следующих способов:

• установка купленного модуля на штуцер, уже имеющийся на коллекторе эксплуатируемого котла – в этом случае потребуется проследить за совпадением резьбы, обозначаемой в дюймах;
• врезка корпуса узла безопасности в подающий трубопровод в районе его вывода из теплового генератора.

Иногда для лучшей видимости приборного табло вся группа устанавливается на вертикальном участке трубы. Как вариант – она может располагаться на специально оборудованном для этих целей кронштейне, фиксируемом на стене. К выходному штуцеру предохранительного клапана подсоединяется прозрачный шланг, другой конец которого опускается в пластиковую канистру или непосредственно в сливную канализацию. Первая из этих схем слива хороша тем, что по уровню воды в емкости удобно судить о том, что котел работает в критическом режиме.

Назначение группы безопасности

Группа безопасности для котла формируется из нескольких отдельных приборов. Их размещают на отдельном коллекторе. Нержавеющая сталь или латунь используется для изготовления монтажного коллектора.

Для фиксации каждого прибора создаются свои посадочные места. Сам коллектор к системе отопления соединяется с помощью резьбовой муфты.

Посадочные места предназначены для монтажа:

• манометра, он контролирует давление теплоносителя в системе отопления;
• автоматического воздухоотводчика, который предназначен для удаления воздуха из теплоносителя в автоматическом режиме. Внутри присутствует поплавок, пока он находится на плаву, воздух из системы не удаляется. В случае попадания пузырька воздуха поплавок опускается, приоткрывается клапан для выхода этого пузырька наружу;
• предохранительного клапана. Его устанавливают на случай превышения заданного давления. Он откроется, и часть теплоносителя выйдет из отопительной системы.

Работает связка приборов: манометр – автоматический воздухоотводчик – предохранительный клапан, следующим образом.

1. В случае возникновения нештатной ситуации, давление начинает расти.
2. Часть пара попадает в воздухоотводчик, поплавок опускается вниз, выпуская пар наружу.
3. Если давление продолжает нарастать, то срабатывает предохранительный клапан. Он открывается, и часть теплоносителя удаляется из системы.

Вероятность возникновения подобной ситуации специалистами оценивается, как возможная. Статистику аварий в системах индивидуального отопления регистрируют специалисты газовых служб, им доверен контроль за работой миллионов систем обогрева в многоэтажных домах и частном секторе. Статистика показывает, что подобные нештатные ситуации возникают в разгар отопительного сезона.

Поэтому представители газовой службы утверждают, что группа безопасности для отопления не всегда необходима, но по желанию домовладельца может быть установлена в любой системе для подстраховки. Вероятно, никто не желает оказаться с неработающей отопительной системой, когда за пределами жилого помещения мороз и ветер.

Газ для работы отопительных устройств применяется не везде. Доля индивидуальных котельных на твердом топливе весьма высока. Для твердотопливного котла возможны режимы, когда происходит разогрев теплоносителя до температуры свыше расчетных значений. Здесь группа безопасности твердотопливного котла окажется необходимой. Она предотвратит повреждение котлового оборудования.

Некоторые населенные пункты имеют небольшие котельные, рассчитанные на отопление и горячее водоснабжение нескольких домов. В них используется жидкое топливо. Обслуживают эти котельные сами жители. Для подобных случаев должна быть установлена группа безопасности котла отопления в любой системе для подстраховки.

Устройство группы

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

Ниже можно ознакомиться о каждом элементе более подробно.

Воздухоотводчик

Как правило, система отопления работает при больших температурах. Ввиду нагревания жидкости в трубах, происходит выделение различного рода газов. Для предотвращения образования высокого давления в системе, а также для обеспечения лучшей теплопроводности, используется воздухоотвод. Данный механизм выводит из системы любой газ, образующийся при работе оборудования. Кроме того, жидкость в системе отопления может реагировать с алюминиевыми деталями оборудования, что в свою очередь приводит к активной химической реакции со значительным образованием газообразных веществ. Также, автоматическое выведение газов и воздуха из системы предотвратит появление воздушных пробок.

Предохранительный клапан системы

Работа отопительной системы всегда связана с риском возникновения высокого давления в системе. При значительной нагрузке, из строя выходит самый слабый элемент системы. Для предотвращения такой ситуации, в группе безопасности котла предусмотрен предохранительный клапан. Данный элемент настроен на определенное давление, при превышении этого порога, происходит его срабатывание. Клапан открывается, и излишняя порция жидкости выходит из системы, тем самым нормализуя давление. Предохранитель является важнейшим элементом защиты оборудования от поломок, вызванных повышенным давлением.

Манометр

Для регулировки давления в отопительной магистрали, а также для визуального отображения этого параметра, применяется манометр. В частных дома, в основном, используется прибор, рассчитанный на давление до 3 атмосфер. Параметры давления этого прибора должны быть на 1 единицу выше, чем сам отопительный котел. Табло манометра состоит из 2 стрелок, одна из них указывает рабочее давление, другая (красного цвета) – критическое. Именно регулировкой красной стрелки и устанавливается предел давления в группе безопасности отопления.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Установка

Как правило, система продается в базовой комплектации со всеми необходимыми деталями и устройствами. Собрать и установить блок безопасности можно без особых усилий своими руками. Это довольно быстрый процесс. Можно не покупать готовый набор, но в этом случае каждую часть необходимо тщательно подбирать. Стоимость самодельной группы безопасности будет меньше готовой ориентировочно в 2 раза. Чтобы установить блок правильно, нужно ознакомиться с некоторыми нюансами работ.

Для самостоятельной сборки потребуется:

• аварийный клапан;
• автоматический воздухоотводчик;
• манометр;
• пара углов (один с внутренней, а второй с наружной резьбой);
• переходники;
• крестовина;
• ниппель;
• газовые ключи;
• средство для герметизации;
• лён.

Процесс сборки конструкции начинается с того, что углы соединяются с крестовиной. На этом этапе используется лён, им следует покрыть весь периметр резьбы. После этого распределяется небольшое количество герметика, углы вкручиваются гаечными ключами. Также происходит и установка трех остальных главных элементов.

Если группа безопасности для отопления приобретена или уже собрана, необходимо произвести проверку на правильность работы всех ее частей и удостовериться в отсутствии протечек. Затем можно ставить систему.

Кран также не должен располагаться перед конструкцией. Данная ошибка очень распространена. Если ее допустить, группа не сможет выполнять свое прямое предназначение.

Существует два способа монтажа группы безопасности:

• монтирование на втулку, идущую из котла;
• посредством врезания в трубопровод, который расположен на выходе теплогенератора.

К аварийному клапану стоит подключить пластиковую трубку так, чтобы другой конец был подведен к какой-либо емкости или прямо к канализации. Благодаря этому использование оборудования станет еще более безопасным. При установке также следует учесть, что предохранительный клапан и воздухоотводчик необходимо располагать в вертикальном положении. По окончании монтажа группа безопасности активируется при помощи колпачка на воздуховоде. Его нужно открыть, но не снимать совсем.

Таким образом, для грамотной установки аварийного оборудования стоит соблюдать несколько простых правил, тогда монтаж пройдет легко и без каких-либо последствий.

Группа безопасности расширительного бака Valtec VT.495.0 (3/4″, до 50 л, 10 бар, до 44 кВт)

Группа безопасности расширительного бака Valtec VT.495 представляет собой смонтированные на полой консоли из оцинкованной стали предохранительный клапан с фиксированной настойкой, автоматический воздухоотводчик и манометр. Консоль оборудована резьбовыми патрубками – присоединительным (3/4” с наружной резьбой) и для мембранного бака (3/4” с внутренней резьбой), а также фланцем настенного крепления. Габариты группы безопасности позволяют подвешивать непосредственно к ней расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод. Оборудование рассчитано на применение в системах тепловой мощности до 44 кВт (увеличивается заменой предохранительного клапана); номинальное давлением – 10 бар; максимальная температура рабочей среды (вода, пар, незамерзающий теплоноситель с концентрацией гликоля не выше 50%) – 120°C.

Функции группы безопасности VT.495

• защита системы отопления и горячего водоснабжения от превышения давления,
• защита от завоздушивания,
• индикация текущего значения давления
• крепление мембранного бака.

Комплектация

• корпус стальной
• воздухоотводчик поплавковый 1/2″
• предохранительный клапан 1/2″
• манометр радиальный
• упаковка
• паспорт с гарантийным талоном

Указания по монтажу

• Консольная группа безопасности Valtec должна крепиться к стене двумя шурупами диаметром 5 мм и длиной не менее 60 мм.
• Сервисные приборы (воздухоотводчик, манометр, предохранительный клапан) должны находиться в строго вертикальном положении.
• Расширительный бак рекомендуется подключать к корпусу группы безопасности через сгон-отсекатель VT.538 (не входит в комплект поставки), упрощающий его обслуживание и эксплуатацию.
• К корпусу группы безопасности может навешиваться расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод.
• К корпусу группы безопасности могут подсоединяться любая другая арматура, вместо комплектно поставляемой.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Информация о новинке (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VT.495.0
Артикул	VT.495.0.0
Тип	группа безопасности расширительного бака
Назначение	для автономных систем водяного отопления для горячего водоснабжения
Рабочее давление	10 бар
Пробное давление	15 бар
Максимальная температура рабочей среды	120°C
Рабочая среда	вода, пар, растворы гликолей
Материал корпуса	оцинкованная сталь Ст.3
Размер присоединения к сети	3/4″ нар.
Размер присоединения для воздухоотводчика	1/2″ вн.
Размер присоединения для предохранительного клапана	1/2″ вн.
Размер присоединения для манометра	1/4″ вн.
Размер присоединения для расширительного бака	3/4″ вн.
Максимальная мощность обслуживаемого теплогенератора	44 кВт
Класс точности манометра	2
Цена деления шкалы манометра	0,5 бар
Минимальное давление рабочей среды	0,05 бар
Максимальная производительность воздухоотводчика	13 л/мин
Номинальная производительность предохранительного клапана	0,07 л/сек
Средний полный срок службы	15 лет
Официальная гарантия производителя	10 лет
Страна-родина бренда	Италия

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

• для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
• котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
• размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
• схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
• установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

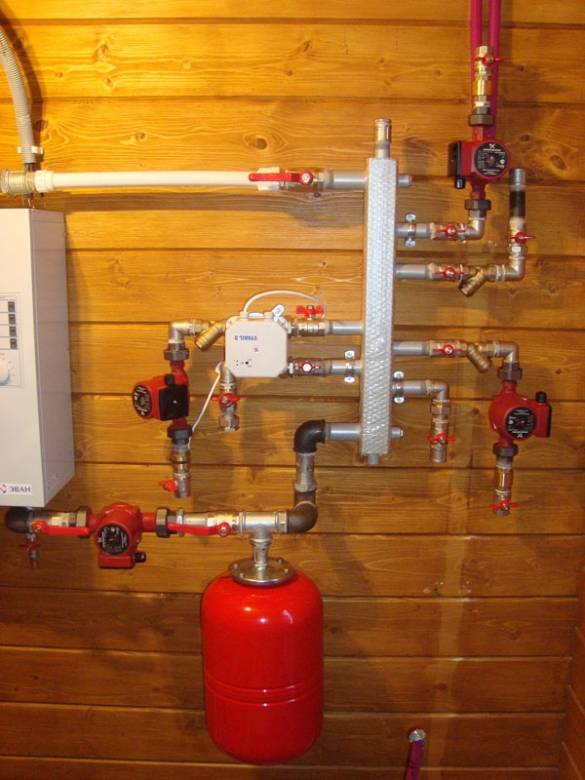

Система отопления состоит из:1. Котла2. Циркуляционного насоса3. Приборов отопления4. Дифференциального клапана5. Запорных задвижек6. Расширительного бака7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов .

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Правила монтажа и обслуживания

Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.

Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.

После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике

Обратите особое внимание – его запрещено удалять полностью. Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно

Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно

Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.

При монтаже нужно придерживаться некоторых правил, которые позволят обеспечить безопасную работу всей системы отопления. Во-первых, перед группой не должно находиться никаких посторонних предметов, труб, чтобы они не заслоняли обзор манометра. Лучшим местом размещения считается такое, в котором при входе в котельное помещение сразу видно показания измерительного прибора. Во-вторых, устанавливать другие элементы на трубе между группой и теплообменником запрещено. В идеале, этот патрубок должен быть как можно меньшим по длине и располагаться как можно ближе к котлу. У коллектора на всех выходах присутствует резьба. Собственно, установка группы безопасности котла – это вкручивание всех деталей на крестовину, и установка её на патрубок. Для исключения протечек, на резьбу перед монтажом наносится лента ФУМ, герметизирующая паста или лён. Соблюдение этих простейших правил при установке, позволит котловому оборудованию работать без утечек и возникновения опасных ситуаций.

Правила установки

Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.

Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.

Дадим несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:

1. Место установки – подающий трубопровод на выходе отопительного агрегата.
2. Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
3. На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.
4. Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
5. Положение воздухоотводчика – строго вертикальное.
6. К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.

Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.

Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:

Монтаж группы безопасности для отопления

В том случае, если ваш котел не укомплектован группой безопасности, то ее можно приобрести отдельно. Сложность только в том, чтобы правильно подобрать приборы под свой котел. Характеристики воздухоотводчика, как правило, большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, которое указанно в инструкции по эксплуатации вашего котла.

Пример HTML-страницы

Имея все необходимы элементы группы безопасности, можно начинать ее монтаж. Для этого вам понадобится стандартный набор слесарного инструмента.

Монтаж группы безопасности для отопления можно осуществлять двумя способами: установкой на штуцер, выходящий из котла, либо врезкой в подающий трубопровод на выходе из котла.

Если вы решились на эту операцию, следует запомнить одно главное правило. На участке между выходным патрубком котла и группой безопасности категорически запрещается ставить какую-либо арматуру. При чем, длина этого участка должна быть как можно меньше. В идеале группа безопасности должна стоять практически у самого котла.

Выбирая место для котла, а следовательно и для группы безопасности отопления, следует учитывать их визуальную доступность. Проще говоря, они должны быть сразу видны, когда попадаешь в котельную. Иногда для этого приходится выполнить монтаж на вертикальном участке трубы либо специальном кронштейне, прикрепляемом к стене.

После монтажа предохранительного клапана, к нему присоединяется сливной патрубок. Так как в большинстве случаев, в современных системах отопления используется антифриз, то присоединенный шланг необходимо опустить в пластиковую канистру. В дальнейшем, антифриз можно будет вернуть в систему отопления с помощью насоса для опрессовки системы отопления, который я вам рекомендую сразу же приобрести. Если в системе отопления вашего дома в качестве теплоносителя используется вода, то шланг от предохранительного клапана можно сразу вывести в канализацию. Вариант с антифризом более нагляден, с точки зрения контроля за системой отопления, так как вы сразу же увидите, что в системе была аварийная ситуация.

Вывод

Если вы знаете что ваш котел оснащен группой безопасности, совершенно не обязательно тратиться на дополнительные устройства, невзирая на то, что многие специалисты рекомендуют их установить. Контроллер котла чутко следит за работоспособностью всех приборов. При малейшем отклонении в работе любого из них, он просто отключит котел, а установленная за ним дополнительная группа безопасности просто окажется ненужной.

При монтаже системы отопления в моем доме, установщики тоже хотели установить группу безопасности. Я спросил их, зачем они ее хотят поставить, на что получил ответ, что они привыкли ее ставить, вот и все. Досконально изучить конструкцию, купленного мной котла они поленились. Но все же, я заставил их это сделать. В результате, после консультации, по горячей линии, с производителем котла, они пришли к выводу, что дополнительная группа безопасности для отопления моего дома не нужна.

В следующей статье я расскажу о натяжных потолках.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:

• Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
• Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Давление в закрытой системе
