Измерение глубины укладки канализации в частном доме
Очень важно в работе использовать еще некоторые детали:
- Используем трубы нужного диметра. Для того чтобы определить диаметр труб, нужно провести расчеты, которые основываются на активности использования канализационной системы.
- Норма уклона на каждый метр трубы составляет три сантиметра.
- Для работ можно использовать трубы из всевозможных существующих материалов.
Если канализационная система подразумевает наличие септика, то нужно учитывать, что глубина укладки трубы также зависит и от высоты самого дома
Важно соблюдать правильную укладку труб. Если пренебречь указанными правилами, то канализация будет забиваться
В трубах должен быть обеспечен нормальный сток воды с нормальным напором.
Если в доме можно использовать всевозможные повороты труб канализации, то на улице это не приемлемо. Дело в том, что на поворотах поток канализации теряет скорость. От этого со временем в трубах накапливаются отходы, которые не смываются сильным течением.
Расчет глубины прокладки канализации
Для московской области:
минимальная глубина заложения канализации не меньше 110 см.
По карте — 140 см
140 см — 30 см = 110 см
Уклон составит 40 см
2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)
110 см + 40 см = 150 см.
По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.
90 см * 3 = 270 см
Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.
270 см — 150 см = 120 см
В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.
Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.
Рассмотрим, почему это происходит:
- Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
- Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
- В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.
Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.
Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).
При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.
Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.
Для решения этого вопроса необходимо:
- применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
- осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.
Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.
Варианты решения вопроса: на какую глубину закапывать трубу водопровода
Если данные о прокладке канализации в данной местности отсутствуют, следует пользоваться специальными расчетами и данными СНиП 2.04.03-85 п.4.8, где регламентируется глубина заложения канализационных труб:
- Трубопроводы небольшого диаметра (до 500 мм) – на глубину не менее 300 мм от глубины промерзания грунта.
- Трубопроводы диаметром более 500 мм – не менее 500 мм от глубины промерзания грунта.
Проводить земляные работы при прокладке трубопроводов следует с учетом важных условий, выполнение которых сможет повысить эффективность дальнейшего функционирования канализации и одновременно – оптимизировать капитальные затраты на строительство. Итак, планируется:
- Минимальное количество земляных работ.
- Предохранение трубопроводов от повреждений вследствие возможных нагрузок на поверхности земли.
- Предохранение стоков от замерзания и, как следствие, от закупорки трубопровода.
- Подача стоков в централизованную канализацию из низкорасположенных участков при помощи насосных установок.
При определении, насколько глубоко закапывать трубопровод, учитываются также факторы:
- Близость подземных грунтовых вод.
- Состав грунта.
- Рельеф участка прокладки трубопровода – каждый метр изменения высоты рельефа важен при принятии решения.
- Возможные технологии ведения земляных работ.
Как правильно сделать септик на даче из бетонных колец, покрышек, бочки или кирпича
Хорошему хозяину не составит труда выполнить устройство септика своими руками. Сейчас более подробно расскажем о том, как правильно произвести монтаж септика.
Принцип работы септика заключается в сборе и очистке сточных хозяйственно-бытовых вод. Сточные воды по трубопроводу поступают в колодец, в котором отстаиваются, а затем осветляются и через систему очистки в полях фильтрации или принудительным способом очистки, и уходят в почву. Осадок удаляется один раз в год или гораздо реже, все зависит от объема и конструкции септика. Он может быть однокамерным, двух- или трехкамерными.
Как построить септик своими руками? Рассмотрим устройство септиков из бетонных колец, которые производит наша промышленность. Для лучшей работы канализации и очистки стоков необходимо сделать три, рядом расположенных, колодца из бетонных колец. Первый колодец является септиком, где брожение стоков происходит без доступа воздуха. Этот колодец должен быть герметичным. Во второй колодец вода поступает из первого частично очищенная, где происходит аэробное брожение в присутствии воздуха бактерий. Практически очищенная вода поступает в дренажный (третий) колодец, из которого вода просачивается в почву.
Как установить септик? Для монтажа колец необходимо вырыть ямы большего диаметра, чем кольца, и глубиной не менее 1,4 метра. С помощью цементного раствора бетонируется дно первого и второго колодцев. Устанавливаются кольца, устраиваются переливы из труб. Трубы соединяются со стенками колодцев с помощью муфт. Муфты обеспечат герметичность системы перелива. Колодец закрывается крышкой, которую необходимо делать выше уровня земли, что бы избежать попадания дождевых и талых вод в колодец. А в зимнее время ее желательно укрыть любым теплоизоляционным материалом. Для хорошей работы канализационной системы необходимо правильно уложить трубопровод, уклон должен составлять 2 см на метр трубы. Далее цементируем стыки и дополнительно обрабатываем смолой для герметичности. Затем делается обсыпка глиной между колодцем и землей котлована. На дно фильтрующего колодца засыпается гравий, а в стенках делают отверстия.
Как сделать септик на даче? Здесь часто важен вопрос стоимости данного сооружения. Установка септика на даче практически не отличается от монтируемой системы для частного дома. Водопотребление дачного дома значительно ниже жилого, поэтому размеры камер, возможно, будут меньше. Устройство септика на даче может быть выполнено из различных материалов: кирпича, бетона, даже автомобильных покрышек. Очищенная на 90% вода из третьего колодца может быть использована для полива огорода. При устройстве септика из бетона, необходимо выполнить опалубку, в которую будет заливаться бетонная смесь.
В настоящее время можно приобрести заводские конструкции из полипропилена или стеклопластика. Такие септики абсолютно герметичны, просты в монтаже и долговечны. Выпускаются такие системы различных объемов. Можно установить их на два дома, договорившись с соседями, тем самым сэкономив деньги на покупку оборудования и его установку.
Расчет объема стоков можно произвести следующим образом: количество проживающих умножаем на 3, где число три является количеством дней, за которое септик способен произвести очистку, полученное число умножаем на количество водопотребления в сутки на человека. Для каждой семьи оно различно, но составляет примерно 125-200 литров на человека.
Перед тем, как приступить к устройству канализации, внимательно прочтите СНиП (строительные нормы и правила), а так же СанПиН (санитарные нормы и правила). Глубина устройства должна быть ниже глубины грунтовых вод и промерзания грунта. Расстояние от жилого дома должно составлять не менее 5 метров, а от водозабора не менее 50 метров, от озера и пруда не менее 30 метров. При устройстве полностью герметичной системы септика расстояния могут уменьшаться по согласованию с СЭС.
Виды резервуаров, их положительные и отрицательные стороны
Заключительной деталью системы считается резервуар, где проводится очистка. Если центральный коллектор, через который происходит забор водостоков, отсутствует, то применяются автономные установки.
Выгребная яма
Пожалуй, это наиболее дешевый вариант. Яму легко выкопать на нужном месте. Однако она не всегда может справиться со стоками в больших объемах. Грязь может стать источником неприятного запаха грунтовых вод.
Септик
Такую конструкцию можно выложить из кирпича и залить бетоном. Можно также установить стандартные железобетонные кольца. Если септик хорошо сделан, его можно будет эксплуатировать долгие годы, так как он отличается повышенной прочностью. Недостатком такой конструкции можно назвать долгий монтаж и большие финансовые вложения.
Автономная установка, промышленного типа
Безусловно, такая конструкция всегда стоит намного дороже, однако все затраты полностью покрываются благодаря быстрому возведению и очень высокому качеству. Такие установки будут работать очень долго практически без поломок.
Система биологической очистки
Про такую систему можно смело говорить «самая дорогая». Для ее работы необходимо подвести постоянное электрическое питание. Однако при этом она обладает большой производительностью и отличается высококачественной очисткой.
От чего зависит глубина
Если говорить о фекальной канализации, то она начинается в здании, а соответственно, не может не зависеть от конструктива его фундамента. При проектировании, места ввода труб в дом и глубина их укладки просчитываются заранее, чтобы была возможность правильно организовать вводы на этапе исполнения работ нулевого цикла.
Гильза в фундаменте для пропуска канализации
По большому счёту, именно от места положения ввода и зависит глубина канализации. В СНиП 2.04.03-85 по этому поводу говорится только то, что трубы диаметром до 500 мм можно заглубить на 30 см выше местного показателя УПГ (уровня промерзания почвы), а большие трубы – на 50 см ниже этой отметки.
А вот максимальная отметка заглубления может быть любой и должна определяться расчётом. На итог влияет диаметр труб, гидрогеологические условия, способы производства работ, ширина траншеи и материал её засыпки.
Структура фундамента
Имеет значение и конструктив здания, ведь канализация может выходить как из первого этажа дома, так и из подвала. В этом случае точка ввода в дом будет находиться ниже трассы основного трубопровода, попасть в который стоки смогут только с помощью насоса. Поэтому вот так просто назвать конкретную цифру заглубления канализации на все случаи жизни не получится.
В частном доме, например, труба чаще всего ведётся к септику для откачки, горловина которого по стандарту заглубляется на 90 см. На этом уровне находится перекрытие ёмкости, а труба должна зайти в неё минимум на 15 см ниже.
Основные правила определения глубины
При выборе глубины ориентируются на целый ряд факторов:
- глубина промерзания грунта – самый важный критерий;
- температура перекачиваемой канализацией воды;
- диаметр труб;
- материал, из которого выполнены трубы;
- наличие или отсутствие дополнительного утепления;
- график, согласно которому эксплуатируется канализация;
- режим осадков в холодное время года.
Глубина промерзания грунта это основополагающий фактор. Например, в тёплых регионах, где температура никогда не опускается ниже нуля, глубина прокладки труб может быть любой – в зависимости от прочих условий..
Теперь познакомимся поближе с каждым из факторов.
Глубина промерзания грунта
Глубина канализации в первую очередь зависит именно от этого фактора. Для её вычисления используют такие показатели, как высота снежного покрова, состав почвы или высота стояния подземных вод. Выполнять расчёты самостоятельно нет никакой необходимости – в каждом регионе России и СНГ давно опубликованы готовые нормативы.

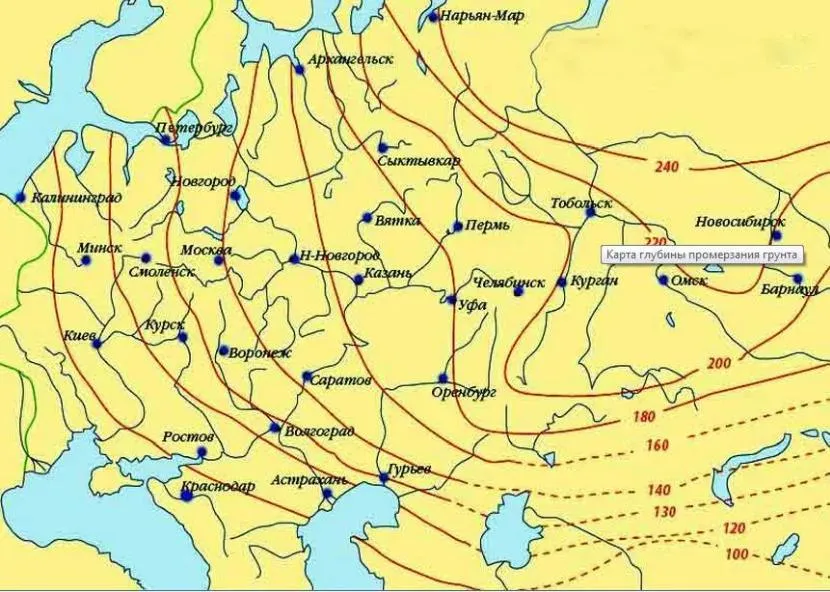

Карта промерзания грунта в РФ и СНГ Источник wp.com
Так, в Москве глубина промерзания грунта составляет 1,4 м, в Санкт-Петербурге меньше – 1,2 м. При продвижении на восток и север эта глубина увеличивается – к примеру, в Нарьян-Маре она составит аж 2,4 м.
Если материал, из которого изготовлены трубы, или какой-либо иной фактор не вызывает проблем с укладкой на бо́льшую глубину, то к глубине промерзания надо добавить ещё 0,5 м.
К минимальной глубине заложения трубы желательно добавить 0,5 м Источник проводу.рф
Если же по каким-либо причинам глубоко трубы спрятать не получается, то их придётся утеплять изоляцией или дополнительно обматывать термокабелями для обогрева в холодное время.
Материал труб
Современная канализация обычно изготавливается не из чугуна или стали, а из синтетических материалов. Хотя достоинства последних очевидны, приходится учитывать их главный недостаток – невысокий уровень механической прочности.

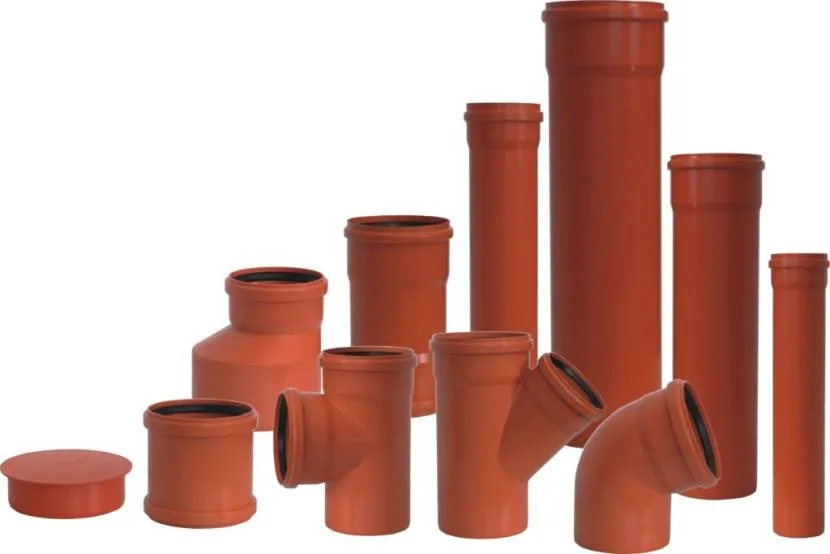

Синтетические канализационные трубы Источник bauland.pl
В маркировке труб указывают максимальное давление, на которое они рассчитаны. Сама маркировка делится на множество разделов, но в основном надпись вида «PN число» будет указывать на предельное давление в барах, которое может выдержать труба. Впрочем, для канализации этот параметр вторичен, так как обычно в таких трубах нет давления.
Более насущная проблема, связанная с прочностью канализации – при слишком большой глубине укладки канализационных труб в землю они быстро деформируются. Этот момент также надо учитывать, например, если канализация проводится под автомагистралью. Решается такая проблема двумя способами:
- увеличение глубины залегания труб вместо её уменьшения – грунт распределит давление;
- покрытие труб защитным футляром – обычно, бетонным.
Впрочем, при укладке канализации для частного дома с автомагистралями сталкиваться обычно не приходится, а надо просто учесть давление самого грунта. Исключение – если канализационная труба прокладывается под дорогой во дворе, на которой может иногда стоять, например, грузовой автомобиль.
Диаметр труб
На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.
Даже если дом подключён к центральной канализации, то правила обустройства будут такие же Источник yandex.net
Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.
Дистанция между двумя трубами под землей
Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.
Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.
Рис. 9 Электрический кабель – схема установки
Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации
Факторы, влияющие на глубину прокладывания канализации
Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:
- климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
- технические свойства материалов, используемых при строительстве;
- специфические особенности трубопровода;
- глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
- рельеф местности;
- максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).
Глубина промерзания грунта – основополагающий фактор
Таблица глубины промерзания грунта для различных регионов России
Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.
Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.
Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы
Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.
Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:
- при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
- при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).
Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.
Особенности рельефа
Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.
При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания
Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.
Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.
Глубина канализационных труб для септика
Главный вопрос для владельцев загородной недвижимости — как подобрать глубину входа в септик для слаженной работы системы. Избежать ошибок можно путем формирования необходимого уклона от частного дома до септика.
Глубина септика. Правильный монтаж очистных сооружений
Также при возведении локальных очистных сооружений необходимо обратить внимание на следующее:
- характерные особенности почвы;
- специфику рельефа местности;
- региональные климатические условия.
Глубина 30-40 см оптимальна для создания ЛОС в умеренном климатическом поясе, в северных регионах рекомендуется увеличение на 10-15 см. К этим значениям добавляется 10 см при толщине трубы более полуметра.
Вычисление оптимальной глубины закладки трубопровода проводится по формулам. Удобнее всего применять такую:
H вх = H вых + L * k + G.
Условные обозначения переменных в ее составе:
- H вх – расстояние по вертикали от плоскости земли до входа в септик;
- H вых – высота нахождения выхода трубы из частного дома, в большинстве случаев она равна 1.4 метра;
- L – дистанция до строения;
- k –параметр, учитывающий характеристики сечения трубопровода;
- G – естественный уклон трубы, наиболее распространенное значение этого параметра — 0.3 м.
Минимальная глубина закапывания септика вычисляется с учетом дистанции до плоскости расположения трубопровода, при этом уклон трубы для подачи воды должен превышать 20 мм. Получив информацию по характеристикам, владелец недвижимости может приступать к монтажу локальных очистных сооружений на приусадебной территории.
