Делаем гидравлический расчет системы отопления с помощью программ, готовых форм Excel и самостоятельно

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

Начальные условия примера

Для более конкретного пояснения всех деталей гидравлического просчёта возьмем конкретный пример обычного жилищного помещения. В наличии имеем классическую 2-комнатную квартиру панельного дома, общей площадью 65,54 м2, которая включает две комнаты, кухню, раздельные туалет и ванная, двойной коридор, спаренный балкон.

После сдачи в эксплуатацию получили следующую информацию относительно готовности квартиры. Описываемая квартира включает обработанные шпаклевкой и грунтом стены из монолитных железо-бетонных конструкций, окна из профиля с двух камерными стеклами, тырсо-прессованные межкомнатные двери, керамическая плитка на полу санузла.

Типичный панельный 9-этажный дом на четыре подъезда. На каждом этаже по 3 квартиры: одна 2-комнатная и две 3-комнатных. Квартира расположена на пятом этаже

Кроме того, представленное жильё уже оснащено медной проводкой, распределителями и отдельным щитком, газовой плитой, ванной, умывальником, унитазом, полотенцесушителем, мойкой.

И самое главное в жилых комнатах, ванной и кухне уже имеются алюминиевые отопительные радиаторы. Вопрос относительно труб и котла остаётся открытым.

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

• W – мощность котла;
• t – температура подаваемой воды;
• to – температура воды в обратном контуре;
• k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Гидравлический расчет системы отопления: главные цели и задачи выполнения данного действия

Эффективность отопительной системы вовсе не гарантируют качественные трубы и высокопроизводительный теплогенератор.

Наличие ошибок, допущенных при монтаже, может свести на нет работу котла, работающего на полную мощность: либо в помещениях будет холодно, либо затраты на энергоносители будут неоправданно высокими.

Поэтому важно начинать с разработки проекта, одним из важнейших разделов которого является гидравлический расчет системы отопления

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Нюансы

При гидравлическом расчете с помощью компьютера excel – не единственная, хоть и наиболее простая. Для данного вида подсчетов разработаны специализированные программы, с которыми работать значительно проще.

В роли расчетного трубопровода обычно выступает участок, имеющий неизменный расход носителя тепла и постоянный диаметр. Так будет проще получить правильные данные. Он определяется по тепловому балансу помещения.

Нумерация участков должна происходить от теплового источника. Чтобы обозначить узловые точки на трубопроводе, который осуществляет подачу, в местах ответвлений применяют буквы алфавита. На магистралях сборного типа в соответствующих узлах их обозначают штрихами (пример хорошо это иллюстрирует).

Узловые точки на ответвлениях приборных веток обозначаются арабскими цифрами. Каждая соответствует номеру этажа, если применяется система горизонтального типа, или номеру ветки-стояка с приборами, если речь идет о вертикальной системе. В номер всегда входят две цифры – начало и конец участка. Длина трубопроводных участков определяется по плану, который вычерчивается в масштабе. Точность составляет 0,1 м.

Расчет однотрубной системы отопления рекомендуется проводить при одинаковых (постоянных) или различных (переменных) перепадах температуры воды в стояках методом характеристик сопротивления. При этом следует применять верхнюю разводку, при которой обеспечивается движение воды к отопительному прибору «сверху-вниз».

Обзор программ для гидравлических вычислений

Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

• Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
• Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

Oventrop CO

Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

На практике для автономного теплоснабжения частных домов и квартир гидравлический расчет выполняется не всегда. Однако это может привести к ухудшению работы системы отопления и быстрому выходу из строя его элементов – радиаторов, труб и котла. Что избежать этого нужно своевременно рассчитать параметры системы и сравнить их с фактическими для дальнейшей оптимизации работы отопления.

Пример гидравлического расчета системы отопления:

Программа Instal-Therm HCR

Программа Instal-Therm HCR предоставляет возможность рассчитать обогрев поверхностей и радиаторы. Она предлагается в комплекте программы Тесе, в которой содержится программа для расчета тепловых потерь, сканирование чертежей и проектирование разных типов водоснабжения. Программа оснащена разнообразными каталогами, которые содержат фитинги, теплоизоляцию, батареи и различную арматуру.

Расчет системы отопления предоставляется в виде спецификаций.

Программный результат расчета предоставляет следующие возможности:

• выбор трубопроводной линии, что позволяет сделать расчет диаметра трубопровода;
• выбор батарей;
• определение высоты для размещения насосного оборудования;
• вычисление значений отопительных поверхностей;
• вычисление температурного значения.

Схема отопления двухэтажного дома

Данная программа не предусматривает функции вывода на печать. В бесплатной версии предоставляется возможность сделать три проекта.

Расчет давления в трубопроводе считается важной составляющей схемы регулирования. Чтобы правильно подобрать регулирующую арматуру потребуются точные данные

От этого зависит работа конструкции.

Этапы проектирования отопительных систем

Гидравлический вместе с тепловым расчетом считаются одними из базовых в процессе создания работоспособной внутридомовой системы теплоснабжения. Главная задача гидравлического расчета — обеспечить соответствие расчётных расходов с ее реальными рабочими показателями. Объем теплоносителя, циркулирующего в сети должен сформировать устойчивый тепловой баланс, обеспечивающий необходимую санитарную температуру внутри здания.

Гидравлический расчет системы отопления состоит из системы вычислений, способных установить важные характеристики тепловой сети:

• Минимально допустимые внутренние диаметры труб и объем теплоносителя, который способен пропустить выбранный сортамент и типоразмер трубопроводов;
• все гидравлические потери на рассчитываемых участках;
• условия гидромеханической наладки;
• общие потери напора воды;
• оптимизированный объем воды.

В соответствии с полученными расчетными данными, выполняют подбор электронасосов  и типоразмеры прямых и обратных труб.

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

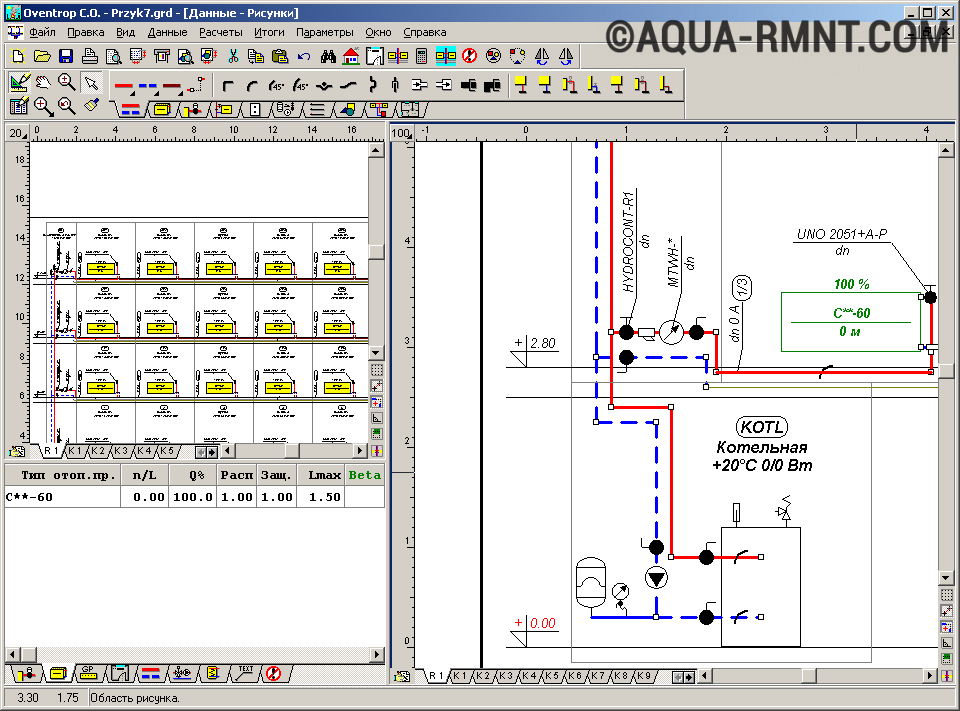

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Нюансы, о которых надо знать перед выполнением гидравлического расчёта

Сергей Булкин

С помощью этих программ можно сделать гидравлический расчёт, определить регулировочные характеристики запорно-регулировочной арматуры и автоматически составить заказную спецификацию. В зависимости от типа программ, расчёт осуществляется в среде AutoCAD или в собственном графическом редакторе.

Добавим, что сейчас при проектировании промышленных и гражданских объектов наметилась тенденция к использованию BIM технологий (building information modeling). В этом случае все проектировщики работают в едином информационном пространстве. Для этого создаётся «облачная» модель здания. Благодаря этому любые нестыковки выявляются ещё на стадии проектировании, и своевременно вносятся необходимые изменения в проект. Это позволяет точно спланировать все строительные работы, избежать затягивания сроков сдачи объекта и тем самым сократить смету.

Наличие производительного теплогенератора, качественных труб и современных радиаторов вовсе не означает, что отопление получится эффективным. Если система неправильно сконструирована, то возможны ситуации, когда работающий на полную мощность котёл не может обеспечить комфортную температуру во всех комнатах. Либо тепла хватает, но расходы на энергоносители непомерно велики

Чтобы не совершать непоправимых ошибок, необходимо разработать проект, важной часть которого является гидравлический расчёт системы отопления. Пожалуй, самой сложной частью

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Вычисления: какие надо и как их провести

Гидравлический расчет– это сложный этап в проектировании системы обогрева. Расчет отопительной конструкции в деревянном или кирпичном строении производится по одинаковой схеме.

Современные системы выполняются из качественных материалов и позволяют вести контроль и отмечать незначительные изменения температуры.

Использование современных схем позволяет уменьшить уровень потребления энергии и повысить экономичность конструкции.

Чтобы выполнить гидравлический расчет трубопроводов получаются следующие данные:

1. Вычисляется показатель теплового баланса отапливаемых строений.
2. Подбирается вид теплообменника и выполняется расстановка.
3. Выбирается разновидность трубопровода и арматура.
4. Выполняется чертеж конструкции. Графический вид схемы отображает тепловые нагрузки и расстояния участков для расчета.
5. Монтируется контур с циркуляцией, который представляет замкнутое кольцо.

Вычисление позволяет получить следующую информацию:

• выбор подходящего сечения труб для работы конструкции;
• обеспечение гидравлической стабильности оборудования в разных областях отопления;
• показатели давления и расхода воды во время работы системы.

Основной задачей расчета является подбор сечения для трубопроводной линии и определение перепадов давления для выбора насоса.

Гидравлический расчет простого трубопровода состоит из следующих этапов:

1. Если известна мощность радиаторов, то производится чертеж расстановки приборов.
2. Определяется расход теплоносителя и диаметра магистрали.
3. Выполняется расчет гидравлического сопротивления трубопровода и выбор насоса.
4. Рассчитывается объем жидкости в конструкции и размеры расширительной емкости.

Для определения расхода теплоносителя применяется следующая формула: G =860q/∆t. При этом G – это расход теплоносителя, q – это мощность батареи; ∆t – это разница температур на обратной и подающей линии. Для определения сечения труб используются таблицы шевелева для гидравлического расчета. В них отображается значение диаметра в зависимости от расхода теплоносителя.

Кроме того, выполняя расчет водоснабжения, требуется учитывать такие показатели как мощность насосного оборудования, понижение температуры и показатель потерь давления.

Расчет в Excel трубопроводов по формулам теоретической гидравлики.

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.

Исходные данные:

1. Расход воды через трубопровод G в т/час вводим

в ячейку D4: 45,000

2. Температуру воды на входе в расчетный участок трубопровода  t_вхв °C заносим

в ячейку D5: 95,0

3. Температуру воды на выходе из расчетного участка трубопровода  t_выхв °C записываем

в ячейку D6: 70,0

4. Внутренний диаметр трубопровода  dв мм вписываем

в ячейку D7: 100,0

5. Длину трубопровода  Lв м записываем

в ячейку D8: 100,000

6. Эквивалентную шероховатость внутренних поверхностей труб  ∆ в мм вносим

в ячейку D9:  1,000

Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.

Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файла Excel«gidravlicheskiy-raschet-truboprovodov.xls», ссылка на скачивание которого дана в конце статьи.

7. Сумму коэффициентов местных сопротивлений  Σ(ξ) вписываем

в ячейку D10: 1,89

Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).

Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

Результаты расчетов:

8.Среднюю температуру воды t_ср в °C вычисляем

в ячейке D12: =(D5+D6)/2 =82,5

t_ср=(t_вх+t_вых)/2

9.Кинематический коэффициент вязкости воды n в cм2/с при температуреt_ср рассчитываем

в ячейке D13: =0,0178/(1+0,0337*D12+0,000221*D12^2) =0,003368

n=0,0178/(1+0,0337*t_ср+0,000221*t_ср2)

10.Среднюю плотность воды ρ в т/м3 при температуреt_ср вычисляем

в ячейке D14: =(-0,003*D12^2-0,1511*D12+1003,1)/1000 =0,970

ρ=(-0,003*t_ср2-0,1511*t_ср+1003, 1)/1000

11.Расход воды через трубопровод G’ в л/мин пересчитываем

в ячейке D15: =D4/D14/60*1000 =773,024

G’=G*1000/(ρ*60)

Этот параметр пересчитан нами в других единицах измерения для облегчения восприятия величины расхода.

12.Скорость воды в трубопроводе vв м/с вычисляем

в ячейке D16: =4*D4/D14/ПИ()/(D7/1000)^2/3600 =1,640

v=4*G/(ρ*π*(d/1000)2*3600)

К ячейкеD16 применено условное форматирование. Если значение скорости не попадает в диапазон 0,25…1,5 м/с, то фон ячейки становится красным, а шрифт белым.

Предельные скорости движения воды приведены на листе «Справка» расчетного файла Excel «gidravlicheskiy-raschet-truboprovodov.xls».

13.Число Рейнольдса Reопределяем

в ячейке D17: =D16*D7/D13*10 =487001,4

Re=v*d*10n

14.Коэффициент гидравлического трения λрассчитываем

в ячейке D18: =ЕСЛИ(D17<=2320;64/D17;ЕСЛИ(D17<=4000; 0,0000147*D17;0,11* (68/D17+D9/D7)^0,25)) =0,035

λ=64Re                             при Re≤2320

λ=0,0000147*Re               при 2320≤Re≤4000

λ=0,11*(68/Re+∆/d)0,25  при Re≥4000

15.Удельные потери давления на трение Rв кг/(см2*м)вычисляем

в ячейке D19: =D18*D16^2*D14/2/9,81/D7*100 =0,004645

R=λ*v2*ρ*100/(2*9,81*d)

16.Потери давления на трение dP_трв кг/см2 и Па находим соответственно

в ячейке D20: =D19*D8 =0,464485

dP_тр=R*L

и в ячейке D21: =D20*9,81*10000 =45565,9

dP_тр=dP_тр*9,81*10000

17.Потери давления в местных сопротивлениях dP_мсв кг/см2 и Па находим соответственно

в ячейке D22: =D10*D16^2*D14*1000/2/9,81/10000 =0,025150

dP_мс=Σ(ξ)*v2*ρ/(2*9,81*10)

и в ячейке D23: =D22*9,81*10000 =2467,2

dP_тр=dP_мс*9,81*10000

18.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D24: =D20+D22 =0,489634

dP=dP_тр+dP_мс

и в ячейке D25: =D24*9,81*10000 =48033,1

dP=dP*9,81*10000

19.Характеристику гидравлического сопротивления трубопровода Sв Па/(т/ч)2 вычисляем

в ячейке D26: =D25/D4^2 =23,720

S=dPG2

Гидравлический расчет в Excel трубопровода по формулам теоретической гидравлики выполнен!

Шаг 1. Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв.м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.
