Генератор переменного тока: схема и виды, индукционный и электромеханический

Классификация генераторов

Существует несколько признаков, на основании которых электрический генератор можно отнести к одной из разновидностей:

Сфера применения.
Режимы работы.
Фазность.
Автономность.

Эксплуатация По каждому из признаков надо изучить модель заранее, тогда и выбор проще будет сделать.

Автономность

Полная независимость от централизованных источников энергии — одно из главных преимуществ, которыми обладают современные генераторы. В зависимости от этого показателя, модели делятся на мобильные либо стационарные.

Стационарные

Речь идёт о генераторных станциях, в основе работы которых — дизельные двигатели. Подходят для снабжения электрической энергии потребителей, удалённых от других подобных объектов. Обеспечивают снабжение током на тех территориях, где даже малейшая остановка производственных процессов приведёт к серьёзным негативным последствиям.

Мобильные

Чаще всего эти агрегаты — самые компактные. Допускают перемещение в пространстве установки. У передвижных станций сфера применения довольно широка:

Электросварка.
Местное освещение.
Снабжение током бытовых электроприборов, и так далее.

Обслуживание и ремонт Внутри оборудования размещают двигатель внутреннего сгорания, который способен работать на дизельном топливе либо бензине. Агрегаты отличаются друг от друга по габаритам. Одного человека хватает, чтобы перемещать только самые маленькие устройства. Но есть мобильные варианты, монтаж которых проводят на автомобильных прицепах.

Фазность

Агрегаты разделяют на трёх- и однофазные в зависимости от внутренней структуры устройств.

Однофазные

Отличаются способностью производить однофазный ток. Питание бытовых приборов — главное назначение устройств. Обычно аппараты выпускают мобильными, чтобы с ними было проще обращаться. Частные домовладения — объекты, внутри которых однофазные агрегаты можно встретить чаще всего. Например — для удовлетворения различных нужд на бытовом уровне.

Трёхфазные

Питание силового электрооборудования — вот в чём состоит основная функция. Иногда происходит разделение такой энергии по нескольким фазам. Для питания электропроводки это очень удобное решение, позволяющее развести линию на несколько частей.

Интересно! Главное — чтобы мощность потребления у всех линий оставалась примерно одинаковой. Генератор быстро выходит из строя, если между значениями образуется серьёзная разница.

Режимы работы

Основные и резервные — две главные разновидности режимов работы согласно этой классификации.

Основные

Такие аппараты созданы, чтобы работать на постоянной основе. Группу промышленных установок представляют мощные электрогенераторы, снабжённые дизельными двигателями. Актуальны для объектов, которым наличие электрической энергии требуется постоянно.

Резервные

По названию легко понять, что такие электрические генераторы применяются лишь в некоторых, исключительно крайних случаях. Например, если централизованное электроснабжение отключают на некоторое время. Такие приборы могут включаться, если срабатывает реле, реагирующее на уменьшение напряжения. Беспрерывная работа допустима только на протяжении нескольких часов.

Сфера применения

Генераторы выпускают с расчётом на два основных направления — бытовые условия либо промышленные объекты.

В быту

Выбор бытовых генераторов на современном рынке порадует любого потребителя, вне зависимости от масштабов и запросов. Обычно выбирают однофазные установки, способные наладить бесперебойное снабжение электрическим током при аварийных ситуациях. Питание выносного электрооборудования — ещё одна сфера применения. Качество тока становится особенно важным показателем, если речь идёт о бытовых электроприборах, применяющих цифровую элементную базу. В этом случае энергия должна обладать такими параметрами: 220 В, 1 А, 50 Ггц.

Вам это будет интересно Особенности единицы измерения мощности вольт-ампер

На даче

При электросварочных работах применяют установки, обладающие повышенной мощностью. Преимущество в том, что для формирования электромеханической дуги вырабатывается ток с серьёзной силой.

Обратите внимание! Если в инструкции не описано сразу применение для электросварки, то стоит отказаться от подобной идеи. Иначе генераторы быстро портятся

Промышленные объекты

Чаще речь идёт о независимых мощных стационарных установках. Они актуальны для промышленных предприятий и целых жилых районов, больниц, общественных учреждений с высокой проходимостью. Тогда такие механические приспособления актуальны.

История и эволюция

Открытие Майклом Фарадеем в 1831 г. законов электромагнитной индукции стало основой для построения электрических машин. Но до появления электрического освещения не было необходимости в коммерческой реализации технологии. В ранних потребителях электроэнергии, например, в телеграфе, как источник питания использовались гальванические батареи. Это был очень дорогой способ производства электричества.

В конце XIX века многие изобретатели искали применение принципу индукции Фарадея для выработки электроэнергии механическим способом. Одними из важных достижений были разработка динамо Вернером фон Сименсом и производство Ипполитом Фонтеном рабочих моделей генераторов Теофила Грамма. Первые устройства использовались вместе с приборами наружного дугового освещения, известными как свечи Яблочкова.

Никола Тесла разработал усовершенствованный генератор переменного тока, а также практичный асинхронный двигатель. Эти электрические машины наряду с трансформаторами для повышения и понижения напряжения дали основу для создания электрокомпаниями более крупных сетей распределения с использованием мощных электростанций. В больших энергетических системах переменного тока затраты на генерацию и транспортировку были в несколько раз ниже, чем в схеме Эдисона, что стимулировало спрос на электроэнергию и, как следствие, дальнейшую эволюцию электрических машин. Основными датами в истории генераторов можно считать:

1820 г. — Андре-Мари Ампер обнаружил, что электрический ток воздействует на магнитное поле;
1832 г. — создание Фарадеем простейшего униполярного генератора;
1849 г. — первое применение для питания дуговых ламп маяков;
1866 г. — одновременное открытие несколькими изобретателями динамоэлектрического принципа;
1891 г. — демонстрация коммерческой машины для производства многофазного напряжения;
1895 г. — запущена гидроэлектростанция на Ниагаре.

Основные конструктивные элементы

В конструкцию статора входит корпус, внутри которого расположен сердечник, или пакет, собираемый из листов электротехнической стали особой формы. На качество электрического тока влияют такие факторы как: цельность листов в пакете (бывают цельными или составными), качество и материал обмотки. Для обмотки применяется медный эмаль-провод, а в дешевых устройствах возможна замена меди на алюминий.

Роторы изготавливаются явнополюсными или неявнополюсными.

Явнополюсные роторы предназначены для синхронных генераторов, работающих с двигателями внутреннего сгорания с низкой частотой вращения — 1500 и 3000 об/мин.
Неявнополюсные роторы востребованы в высокоскоростных (более 3000 об/мин) механизмах переменного электрического тока высокой мощности. Обычно их размещают на одном валу с паровыми турбинами. Такие СГ называют «турбогенераторы».

Схема включения синхронного генератора показана на рис. 1.

Синхронный генератор работает следующим образом. Ротор генератора приводится во вращение первичным двигателем с номинальной скоростью, которая поддерживается постоянной при помощи автоматического регулятора скорости первичного двигателя. Генератор возбуждают, подавая ток возбуждения/в в обмотку ротора.

Рекламные предложения на основе ваших интересов:

В синхронном генераторе, работающем под нагрузкой, магнитное поле статора, накладываюсь на основное магнитное поле ротора, создаваемое обмоткой возбуждения, ослабляет или усиливает его. Воздействие намагничивающей силы якоря на магнитное поле возбуждения ротора генератора называется реакцией якоря.

Реакция якоря может быть поперечной или продольной. При поперечной реакции поле статора размагничивает набегающий край полюсов и намагничивает сбегающий край полюсов. Продольная реакция может быть продольно-размагничивающей или продольно-намагничивающей. В первом случае магнитный поток якоря направлен навстречу потоку полюсов вдоль их оси, во втором случае согласно потоку полюсов также вдоль их оси.

Реакция якоря зависит от характера нагрузки и оказывает большое влияние на работу синхронного генератора. При чисто активной нагрузке реакция якоря будет поперечной, а при чисто индуктивной и чисто емкостной нагрузках — соответственно продольно-размагничивающей и продольно-намагничивающей. Обыч-нЪ генераторы работают на смешанную нагрузку, чаще всего на индуктивную и активную.

Необходимость регулирования тока возбуждения вызывается частыми изменениями характера и величины нагрузки.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

для дополнительного генератора придется установить дополнительный шкив на коленвал;
найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Изображение схемы генератора.

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Регулятор мощности нагрузки

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.

Маломощный генератор

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор

Асинхронный генератор

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.

Синхронный генератор

Работа генераторов электрического тока

Принцип призван создать потенциал относительно Земли, считаемую нулем. Неправильно, но все в мире относительно. Хотя земная поверхность несет заряд, играет роль разница потенциалов меж клеммами генератора и почвой. Стоящий на грунте предмет обволакивается полем планеты, считаем постулат верным. Первым изобретен генератор постоянного тока. Скорее напряжения. Вольтаж получался фантастический, тока приборчик давал мало. Принцип действия прост:

Принцип действия генератора

Лента трется, локально формируется заряд.
Путем конвейерного механизма участок достигает токоснимателя.
Проводимостью клеммы вида шара плотность уравнивается.

В результате сфера приобретает заряд, плотностью равный локальному ленты. Понятно, такие генераторы не слишком удобны, в 1831 году Майкл Фарадей создает нечто новое. Пользуясь намагниченной лошадиной подковой, вращающимся медным диском получил электричество по-иному: явлением магнитной индукции. Ток выходил переменный. Следовательно, поле перестало быть статическим, став электромагнитным. Поясним:

В природе часто встречаются заряды электричества положительного или отрицательного знака, никто не сумел разыскать отдельно полюсы магнита.
Переменное электрическое поле вызывает соответствующий отклик эфира. Выражен продуцированием переменной магнитной составляющей в плоскости перпендикулярной исходной.

Процесс продолжается беспрерывно, называется электромагнитной волной. Осваивает свободное пространство прямолинейно, пока энергия затухает. Что касается проводов, электричество распространяется сравнительно просто. Но! Пока кабель снабжен оплеткой. Экран пропал, зануление (заземление) отсутствует – волна начинает излучаться. Эффект эксплуатируют беспроводные отвертки-индикаторы, помогают установить (локализовать) источники помех промышленной частоты 50 Гц. И если системный блок компьютера не заземлен, при помощи вещички можно легко исправить недочет.

Механическая энергия движения преобразуется в электрическую. Догадались, человечество эксплуатирует:

Падение с плотины вниз масс воды.
Энергию пара тепловых, атомных электростанций.

Два главнейших механизма получения энергии. Электричество становится движение лопасти турбины генератора. Природа родила устройства, сжигающие дизельное топливо, керосин, принцип действия мало отличается. Разница ограничена мобильностью, скоростью вращения лопасти.

Применение генераторов переменного тока на практике

Промышленное производство мощных генераторов

Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.

Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.

Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.

Автомобильные генераторы

На фото — электрический генератор для автомобиля

Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.

Принципиальная схема автомобильного генератора

Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.

Для выпрямления трехфазного тока используется несколько диодов.

Область применения

Применяют синхронные агрегаты как источники электроэнергии переменного тока: используют на мощных тепло-, гидро- и атомных станциях, на передвижных электрических станциях, транспортных системах (машинах, самолетах, тепловозах). Синхронный агрегат способен работать автономно – генератором, который питает подключаемую к ней какую-либо нагрузку, либо параллельно с сетью – в нее подключены иные генераторы.

Синхронный агрегат может включать устройства в тех местах, где нет центрального питания электрических сетей. Данные приборы можно применять в фермерских хозяйствах, которые расположены далеко от населенных пунктов.

Виды и варианты исполнения

Дизельные электростанции различаются по выходной электрической мощности, виду тока (переменный трёхфазный/однофазный, постоянный), выходному напряжению, а также частоте тока (например, 50, 60, 400 Гц).

Также дизельные электростанции разделяют по типу охлаждения дизельного двигателя, воздушному или жидкостному. Электростанции с дизельным двигателем жидкостного охлаждения — это агрегаты больших мощностей и размеров.

По назначению

Портативные (бытовые, переносные) — электростанции с дизельным двигателем воздушного охлаждения мощностью от 0,3 кВт до 20 кВт.
Стационарные (промышленные) — электростанции с дизельным двигателем жидкостного охлаждения. Как правило, выходной ток — трехфазный, напряжением от 400/230В до 10 кВ. Единичная мощность установок составляет от 8 кВт (10 кВА) до 2000 кВт (2400 кВА).

По конструктивному исполнению

Открытого исполнения — базовое исполнение электростанции, предназначено для размещения электроустановки в специально оборудованном помещении.
В шумозащитном кожухе — для установки в помещение при наличии требований к снижению шума.
Во всепогодном шумозащитном кожухе — для установки на улице при наличии требований к снижению шума.
Контейнерные — монтаж электростанции в блок-контейнер осуществляется для эксплуатации установки в тяжелых климатических условиях и повышенной вандалозащищённости.
Электростанция может быть установлена в фургон, машину или на шасси. Таким образом, она приобретает статус мобильной электростанции.

По роду тока

Маломощные дизельные электростанции вырабатывают, как правило, однофазный переменный ток напряжением 220 В и/или трёхфазный напряжением 380 В.

Трёхфазные электростанции имеют более высокий КПД за счёт более высокого КПД генератора переменного тока.

Переносные дизельные электростанции с встроенным выпрямителем (инвертором) могут иметь дополнительный выход постоянного тока напряжением 12-14 вольт, например, для зарядки аккумуляторов.

Мощные дизельные электростанции вырабатывают трёхфазный ток:

низковольтные — с напряжением до 1 кВ;
высоковольтные — с напряжением более 1 кВ (6,3 кВ, 10 кВ).

Если необходимо передавать электроэнергию, выработанную низковольтными электростанциями, на значительные расстояние по линиям электропередачи, напряжение повышается на электрических подстанциях до 6,3 кВ или 10,5 кВ.

По типу генератора переменного тока

Синхронный генератор переменного тока Так как частота переменного тока синхронного генератора определяется числом оборотов ротора (двигателя), то дизельная электростанция должна иметь механизм, обеспечивающий постоянное число оборотов дизельного двигателя независимо от нагрузки (генерируемой электрической мощности). Частота переменного тока синхронного генератора будет: f = n 60 {\displaystyle f={\frac {n}{60}}} , где f {\displaystyle f} — частота в герцах; n {\displaystyle n} — число оборотов ротора в минуту.

Если генератор имеет число пар полюсов p {\displaystyle p} , то соответственно этому частота электродвижущей силы такого генератора будет в p {\displaystyle p} раз больше частоты электродвижущей силы двухполюсного генератора: f = p n 60 {\displaystyle f=p{\frac {n}{60}}} .

ЭДС синхронного генератора регулируется изменением тока возбуждения.

Асинхронный генератор переменного тока

Асинхронный генератор может генерировать переменный ток произвольной, нестандартной частоты (значительно отличающейся, например, от используемой в промышленности и быту частоты 50 Гц). Переменный ток после выхода из генератора подвергается выпрямлению, затем получившийся постоянный ток инвертор преобразует в переменный ток с параметрами, определяемыми стандартом. Следует отметить, что недорогие модели инверторов имеют на выходе переменный ток несинусоидальной формы, обычно прямоугольные импульсы или модифицированная синусоида.

ЭДС асинхронного генератора регулируется изменением числа оборотов двигателя и изменением тока возбуждения (если предусмотрено конструкцией генератора).

Асинхронные генераторы без встроенной системы «стартового усиления» плохо переносят длительные перегрузки, в отличие от синхронных.

Сварочные агрегаты

Особой разновидностью дизельных и бензиновых электростанций следует считать сварочные агрегаты, генерирующие постоянный или переменный ток для электродуговой сварки. Выходное электрическое напряжение относительно низкое (около 90 вольт), однако сила тока велика, электрические генераторы не боятся коротких замыканий.

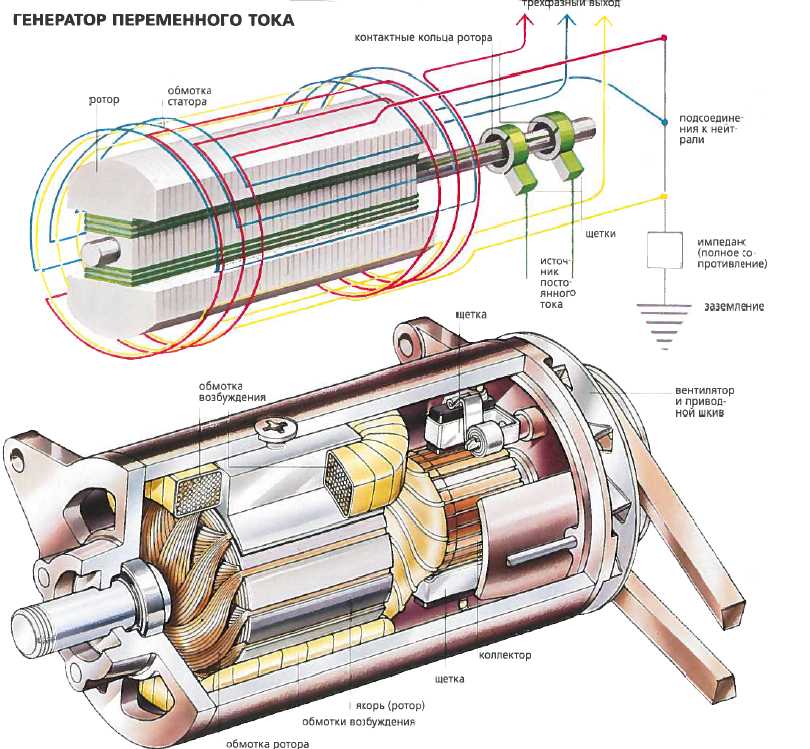

Как устроен генератор переменного тока

Устройство генератора крайне простое. Он состоит из двух основных частей: подвижной (ротор или индуктор) и неподвижной (статор или якорь). В ГПТ ротором выступает электрический магнит, создающий магнитное поле, которое и принимает статор. Поверхность якоря обладает впадинами, которые называются пазами. В них виднеется обмотка катушки, выступающей в роли проводника.

Обратите внимание! Обычно якорь изготавливают их спрессованных листов стали толщиной не более 0,3 мм. Их изоляционный слой представляет собой простое лаковое покрытие

Ротор устанавливают внутри статора. Его вращение осуществляется с помощью двигателя, мощность которого передается через обычный вал и некоторые опорные элементы. На валу также имеется возбудитель с постоянным значением электротока, питающий им обмотки катушки. Также среди компонентов имеется аккумуляторная батарея, которая инициализирует запуск стартера и может подавать электричество, если его не хватает для запуска двигателя, его работы.

Важно! Основное различие между однофазным и трехфазным генераторами электрического тока заключается в том, какое максимальное напряжение выдается прибором. В первом случае это 220 В, а во втором — и 220, и 380 В

Устройство установки

Конструкция и принцип работы

Конструктивно вентильный агрегат представляет собой разновидность синхронного двигателя.

В его состав входят:

Ротор, как правило, из магнитного материала, реагирующий на воздействие электромагнитного поля.
Статор, включающий в себя фазы обмоток, намотанные в катушки станину и диэлектрическую прокладку.
Измерительные датчики (чаще всего Холла), позволяющие определить положение вращения вала.
Микропроцессорный блок, формирующий импульсы, их форму, задающие частоту вращения ротора, сравнивающий показания датчиков и подаваемого переменного тока на фазные обмотки.

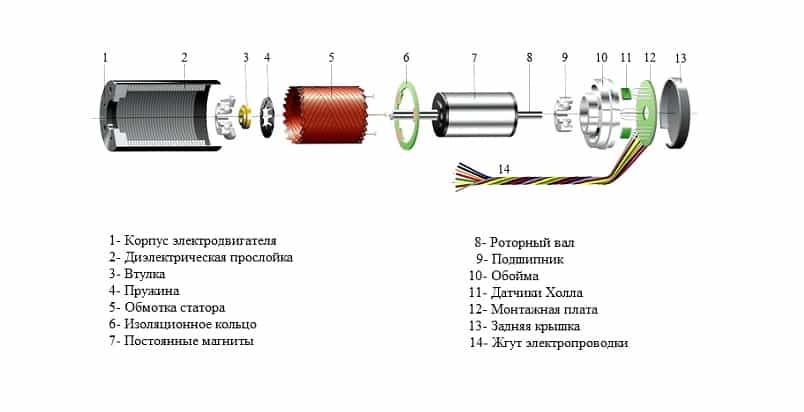

Пример конструкции вентильного двигателя приведен на рисунке ниже:

Принцип работы вентильного двигателя заключается в четком позиционировании постоянных магнитов на роторе по отношению к формируемому пику электромагнитного импульса на фазных электрических обмотках. При движении магнитов датчики воспринимают информацию об их положении в пространстве и меняют пропускную способность реактивных вентильных преобразователей, что позволяет валу вращаться дальше. Таким образом, управление вращением осуществляется без использования скользящего контакта, поэтому данная категория электрических машин относится к категории бесколлекторных электродвигателей.

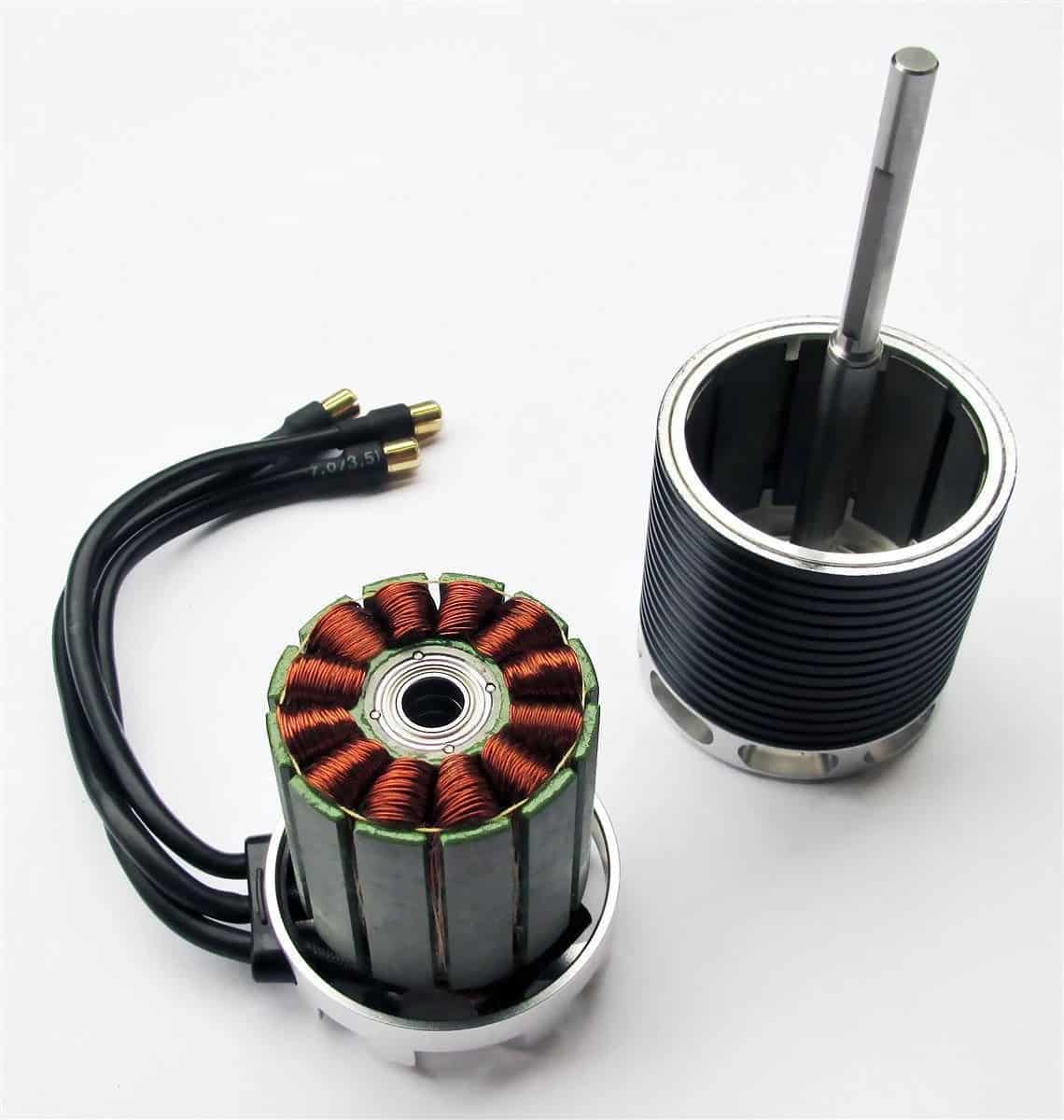

Статор

Конструктивно статор мало чем отличается от классических моделей синхронных и асинхронных двигателей. Это металлический цельнолитой или наборной магнитопровод, в пазах которого укладываются фазные провода. Количество обмоток якоря определяется числом подключаемых фаз и периодичностью их чередования. Чем чаще уложены обмотки статора, тем точнее контролируется вращение вентильного электродвигателя.

Полюса статора также могут характеризоваться смещением на строго определенный угол, как и его обмотки. По количеству фаз коммутации вентильные двигатели бывают двух-, трех-, четырех- и шестифазными.

Ротор

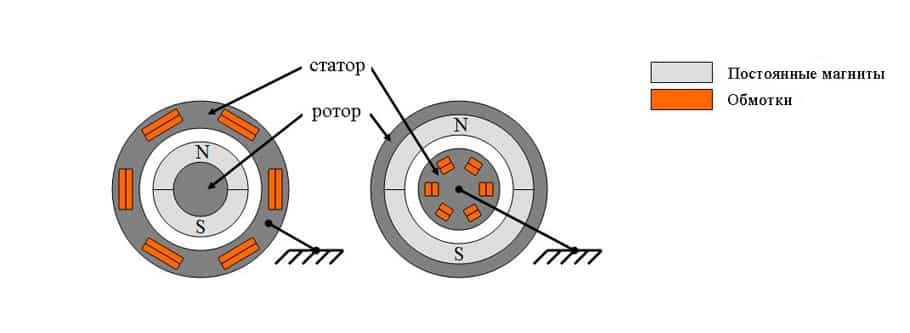

В зависимости от конструкции ротора бесконтактные двигатели могут иметь внутрироторное и внешнероторное исполнение.

Количество пар полюсов также может отличаться, но уже без каких-либо привязок к обмоткам, как правило, этот параметр варьируется от двух до шестнадцати с парным шагом.

В более старых моделях для бесколлекторных двигателей использовались постоянные магниты из ферритовых сплавов. Которые отличались доступностью и относительно более низкой себестоимостью, но имели слишком низкие показатели индукции. Однако с постепенным развитием технологий, на смену им пришли магнитные элементы из редкоземельных металлов. Этот вариант обладает более точным позиционированием, но и стоит он дороже.

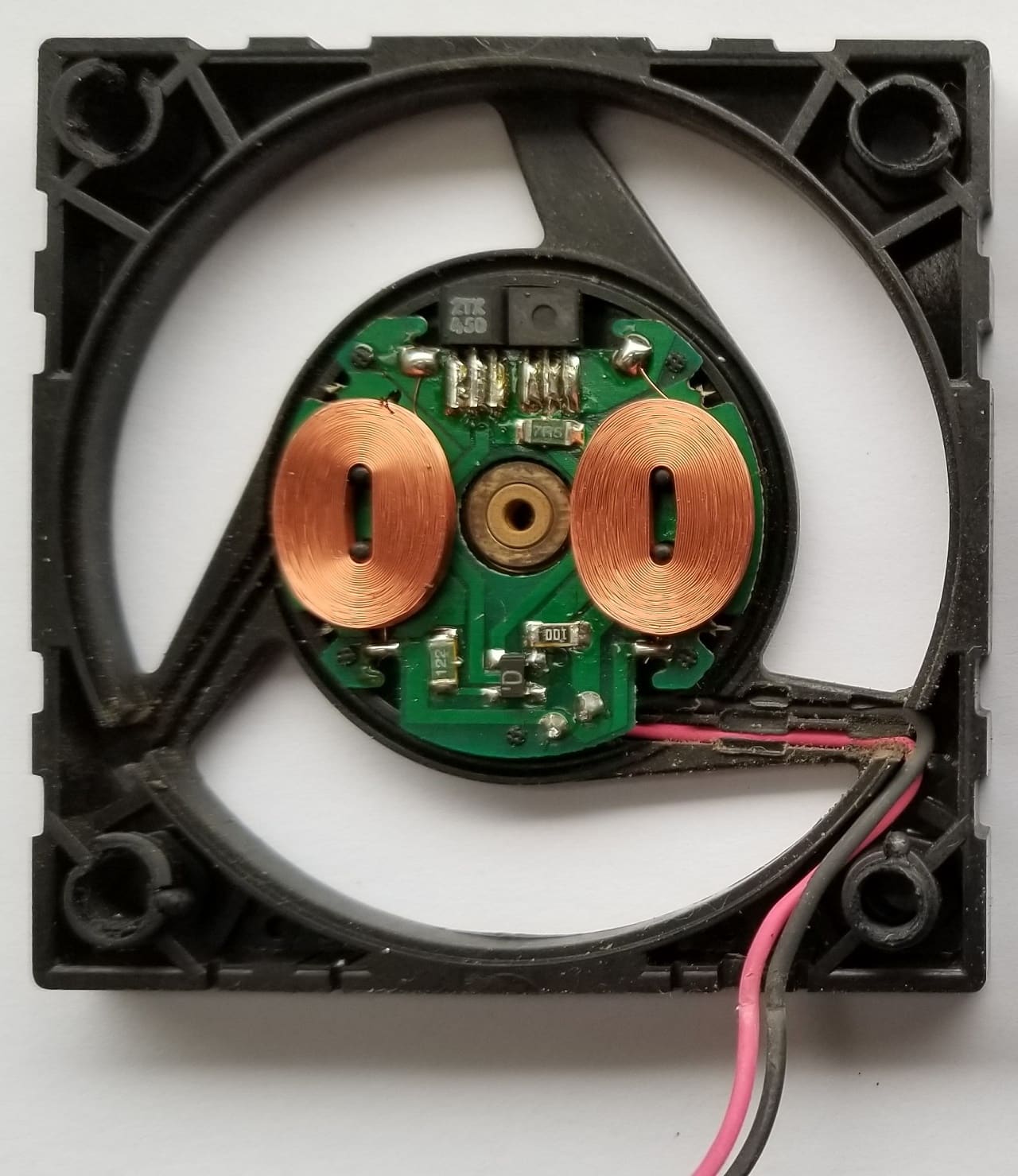

Датчик положения ротора

В синхронных электродвигателях датчик необходим для осуществления обратной связи с положением вала механического устройства. В зависимости от принципа действия могут применяться датчики:

Фотоэлектрического принципа действия;
Трансформаторного;
Индуктивного;
На эффекте Холла.

Наиболее распространенными вариантами для практической реализации стали фотоэлектрические датчики и датчики с эффектом Холла. Они обладают большей точностью и меньше запаздывают при передаче данных в канале связи. Датчики привязываются к определенным маркерам на валу и реагируют на их прохождение.

Система управления

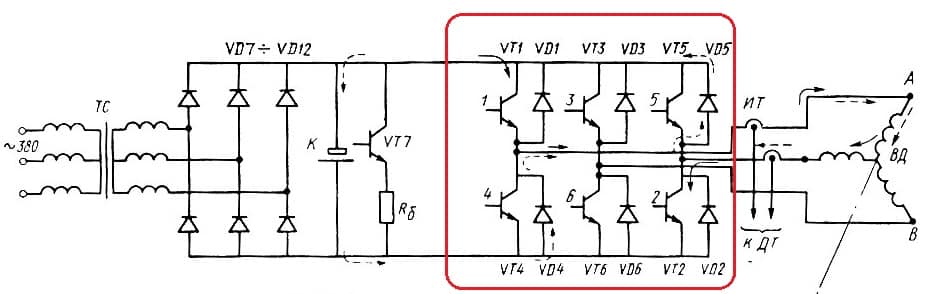

В состав блока управления, как правило, входит микроконтроллер и электронный ключ для подключения к двух- или трехфазным обмоткам двигателя. Микроконтроллер или микропроцессор необходим для обработки получаемых с датчиков сигналов и последующего преобразования синусоидальной коммутации в более удобную форму сигнала. Электрические преобразователи выполняется на базе полупроводниковых транзисторов, соединенных по мостовой схеме. Они производят широтно-импульсную модуляцию питающего напряжения в соответствии с заданным режимом работы.

Электрическая схема

Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

генераторный блок;
обмотка ротора;
магнитопровод статора;
мост диодный;
переключатель;
реле лампы;
реле регулятора;
лампа;
конденсатор;
блок трансформатора и выпрямителя;
АКБ;
стабилитрон;
сопротивление.

Рис. 15 Схема 1

В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

Рис. 16 Схема 2

Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

Рис. 17 Схема 3

В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

Рис. 18 Схема 5

Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

Рис 19 Схема 6

На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

Рис. 20 Схема 7

Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

Рис. 21 Схема 8

Устройство автомобильного генератора и его проверка

Требования, предъявляемые к генератору:

– выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи;

– напряжение в бортовой сети автомобиля, питаемой генератором, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

Последнее требование вызвано тем, что аккумуляторная батарея весьма чувствительна к степени стабильности напряжения. Слишком низкое напряжение вызывает недозаряд батареи и, как следствие, затруднения с пуском двигателя. Слишком высокое напряжение приводит к перезаряду батареи и ускоренному выходу ее из строя.

Принцип работы генератора и его принципиальное конструктивное устройство одинаковы для всех автомобилей. Отличаются только качеством изготовления, габаритами и расположением присоединительных узлов.

Генератор переменного тока. Устройство и принцип действия

Видео: Принцип работы генератора переменного тока. Как работает генератор простыми словами? Что такое переменный ток?

Генератор переменного тока — это электрическая машина, преобразующая механическую энергию в электрическую энергию переменного тока путем вращения проволочной катушки в магнитном поле. Большинство генераторов переменного тока используют вращающееся магнитное поле.

В последнее время широкое распространение получили генераторы переменного тока, выгодно отличающиеся от генераторов постоянного тока своими габаритными размерами и способностью вырабатывать ток заряда при меньшей частоте вращения коленчатого вала двигателя. Они имеют повышенную надежность.

Генераторы переменного тока используют на гусеничных и колесных машинах (например, на КамАЗ-4310 и КЗКТ-7428). По своей конструкции генераторы переменного тока отличаются от коллекторных генераторов постоянного тока. У них почти вдвое меньше масса и втрое — расход меди. Благодаря более раннему началу отдачи зарядного тока (с момента приведения во вращение вала двигателя на режиме холостого хода) такие генераторы имеют существенно лучшие зарядные свойства по сравнению с генераторами постоянного тока.

Генератор переменного тока представляет собой трехфазную синхронную электромашину с электромагнитным возбуждением и выпрямителем. Генератор работает совместно с регулятором напряжения, обеспечивающим поддержание в электросети машины (с определенным допуском) требуемого постоянного напряжения.

Рис. Схема генератора переменного тока: 1 — ротор; 2 — статор; 3, 9 — шарикоподшипники; 4 — шкив привода; 5 — вентилятор; 6, 10 — крышки; 7 — выпрямитель; 8 — контактные кольца; 11 — щеткодержатель; 12 — обмотка возбуждения; 13 — винты крепления фазовых обмоток статора к выпрямителю; 14 — винт «массы»

Устройство и принцип действия генераторов переменного тока
