Инструкции по безопасному подключению
При наличии хотя бы минимальных навыков, подключить газ к прибору можно своими руками.
В работе необходимо придерживаться следующих правил:
- длину подводки подбирать с учетом расстояния, на которое будет предположительно передвигаться оборудование;
- располагать устройство в месте, доступном для визуального осмотра, не скрывая его под полом или в стене;
- убедиться в отсутствии других подключений на приборе (исключение – провод, выполняющий функцию подсветки в духовом шкафу плиты);
- не окрашивать изделие, так как это приводит к быстрому растрескиванию материала;
- пользоваться газовыми рукавами стандартных размеров, предусмотренных установленными ГОСТами нормативами;
- не провоцировать электролитические повреждения, соединяя медные наконечники со стальными (безопасные сочетания: сталь-сталь, латунь-медь);
- избегать перекручивания, изгибов и натяжек рукава;
- не подвергать соединения высоким температурным воздействиям (пайка, сварка).
В многоэтажных домах установлен общий газовый стояк, у которого есть ответвления с кранами на концах. Они присутствуют в каждой квартире и называются опуском.
Подключить газ к плите несложно: достаточно немного свободного времени и минимального набора инструментов
На первом этапе работы подготавливается помещение и перекрывается подача газа в сети. Затем оборудование, будь то колонка или плита, выставляется на место монтажа и тщательно выравнивается.
После этого нужно наложить уплотнитель на штуцер шланга и закрутить его в кран на опуске. Если резьба на приборе не соответствует диаметру рукава, потребуется переходник, который тоже уплотняется. Далее шланг подсоединяется к оборудованию.
Для подключения понадобится сам гибкий шланг, шаровый кран, уплотнитель (лента Фум, локтайт), отвертка, разводной ключ, а также мыльный раствор (вода + мыло или гель) и кисть
В конце тестируют герметичность соединительных элементов, открыв кран. Это легко сделать с помощью обыкновенной мыльной эмульсии и небольшой кисточки.
Если соединение не плотное, нанесенный мыльный раствор будет пениться и пузыриться, если же все в порядке – никакой реакции не произойдет
При обнаружении недостаточной плотности соединений слегка свинчивается ручка крана и проверяется намотка. Последний шаг – диагностирование функциональности оборудования и подачи газа.
Самое верное решение в случае недостаточной уверенности в собственных силах – обратиться к газовщикам. Специалисты выполнят подключение с соблюдением всех норм, что даст гарантию на исправную, безопасную и надежную службу системы в течение многих лет.
На нашем сайте есть подробные инструкции по замене газового шланга и по подключению различного газового оборудования.
Предлагаем вам ознакомиться с этими материалами:
- Замена газового шланга своими руками: правила проведения монтажных работ
- Как перенести газовую трубу в квартире: правила переноса и советы по расположению
- Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире
- Схема подключения двухконтурного газового котла: как правильно подвести газ к котлу
- Установка газовой колонки в квартире своими руками: требования и технические нормы для установки
Производители
На сегодняшний день сильфонную подводку можно приобрести как у отечественного производителя, так и зарубежного. Одним из основных российских производителей является , зарегистрировавшая торговую марку «Монофлекс». Качество продукции данной компании гарантированно иностранными технологиями, используемыми в процессе производства. Также зарекомендовала себя продукция под брендами «Акватехника» и «Флексилайн».
Также бюджетный вариант сильфона предлагает компания Zurflex из Беларуси. При демократичной цене качество продукции этого бренда можно сравнить с крупными европейскими производителями, например немецкой компанией Witzenmann. Традиционное качество и надежность продукции данной компании, находящейся в Германии, представлено не только в сильфонной проводке, но и в других видах различного сантехнического оборудования.
Одним из лидирующих поставщиков проводок для воды на данный момент является турецкая компания Ayvaz, оборудование которого практически не имеет конкурентов по техническим параметрам. Их проводки надежны, долговечны и имеют продуманную конструкцию, исключающую лишние элементы. На рынке гибких проводок для газа бессменным лидером являются итальянские компании Emiflex и Idrosapiens. Сильфонные шланги этих компаний в России сертифицированы «Ростестом» и «Госгортехнадзором». Срок службы таких подводок составляет до 15 лет и выше.
Зачастую на рынке под логотипами мировых брендов можно приобрести подделку из Китая. При этом существует две категории китайского оборудования:
- продукция, производимая в Китае по официальному заказу европейских компаний;
- проводка, изготавливаемая пиратским способом.
В первом случае копания-заказчик переносит производство в Китай для снижения себестоимости за счет дешевизны рабочей силы и материалов. Во втором же случае качество продукции оставляет желать лучшего, что может привести к утечке воды и газа. Также не стоит исключать наличие в изделии различных опасных химических и даже радиоактивных соединений. Цена, к сожалению, не является гарантией качества изделия, поэтому необходимо внимательно изучать все товары и запрашивать ксерокопии необходимых сертификатов.
Как выбрать оптимальный вариант?
Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.
Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:
Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»
Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты
Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.
Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром
Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.
Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.
Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.
Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.
Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.
Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц
Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.
Длина газового шланга для котла. Разновидности газовых шлангов для котлов. Рекомендации по безопасному подключению
Газовый котёл отопления подключается к основной магистрали с помощью гибкого рукава.
Выбор и монтаж шланга для котла – очень ответственное дело , ведь речь идёт о газе.
Результатом некорректного подключения к газопроводу может стать взрыв .
Для подводки бытового газа используют специально предназначенные для этого гибкие газовые шланги. Использование водопроводных рукавов для этой цели категорически запрещено.
Что такое газовый шланг для котлов и зачем он нужен?
Газовый рукав представляет собой гибкую трубку.
Выполнен он может быть из разных материалов, но вне зависимости от этого, маркируются обычно характерным жёлтым цветом .
Служит газовый рукав для присоединения котла или другого бытового прибора к газовой магистрали.
Раньше для этих целей применяли стальную трубу , но шланг гораздо более удобен и эстетичен.
Разновидности
В быту используется всего три вида газовых рукавов:
- Резинотканевый.
- Резиновый армированный.
- Сильфонный.
Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.
Резиновый
Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра .
Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.
Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет .
Армированный
Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.
Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.
Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.

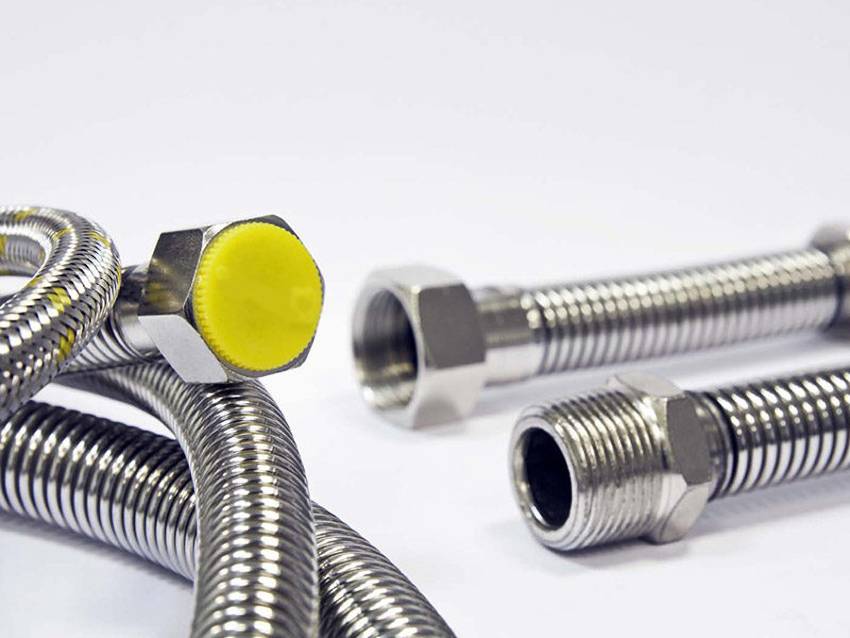

Сильфонного типа из нержавеющей стали
Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку , устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.
Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

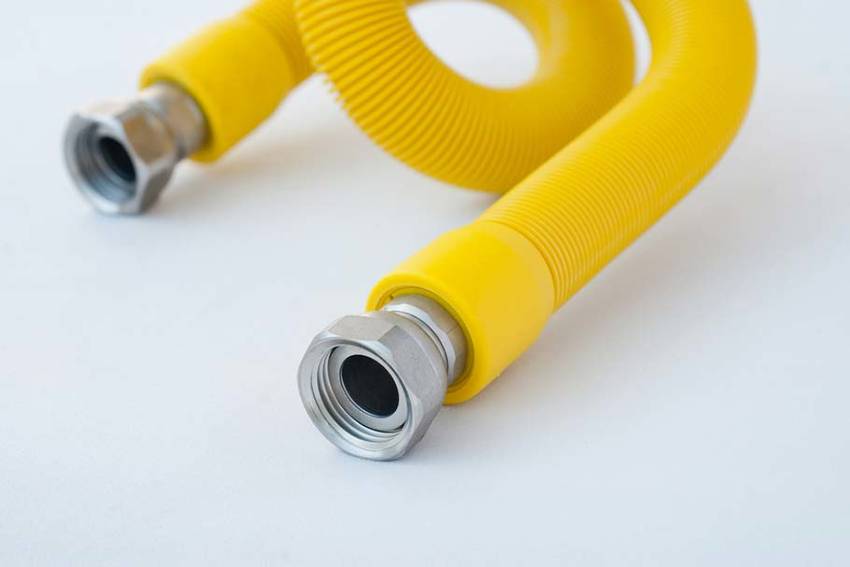

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.
Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.
Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет , они безопаснее, но и дороже.
Преимущества сильфонных шлангов для газа:
Продолжительный срок эксплуатации (до 30 лет).
Установка
Подключение газовых печей с помощью гибкого шланга выполняется по стандартной схеме, которая состоит из следующих этапов: через каждую квартиру газифицированного дома проходит магистральная труба – стояк. От стояка отходит труба, называемая специалистами отпуском, на конце которой установлен газовый кран. Между краном и отпуском устанавливают газовый счётчик, учитывающий расход топлива. Размер сечения крана обычно составляет 1/2, что соответствует диаметру 15 мм. К крану прикручивают один конец гибкого рукава, обязательно обрабатывая резьбовое соединение герметиком.
Прикручивание шланга должно осуществляться непосредственно к крану, никаких дополнительных соединений и лишних сгонов при этом быть не должно. Использование переходников допускается лишь в случае крайней необходимости, когда нет возможности приобрести совместимый с выходными отверстиями крана и печи шланг. При этом все соединения должны быть также хорошо промазаны герметиком и по окончании монтажа проверены при помощи мыльной пены.
Если при пуске газа на поверхности не появились мыльные пузыри, то монтаж был произведён правильно и прибором можно смело пользоваться. Кроме того, при подключении гибкого рукава необходимо устанавливать прокладки из паронита, оснащённые металлической сеточкой и входящие в комплект шланга. Сеточка будет выступать своеобразным фильтром и предохранять систему от возможных загрязнений.
После того как шланг будет подключен к газовому крану, его следует прикрутить к плите. Для этого на задней стенке прибора расположен входной патрубок, который может располагаться как перпендикулярно к задней стенке печи, так и под небольшим углом по отношению к ней. Угловое расположение патрубка является более предпочтительным, так как не допускает резкого перегибания шланга и позволяет установить плиту практически вплотную к стене.
Достаточно часто входной патрубок имеет резьбу сечением 3/4. В таком случае необходимо использовать футорку – специальный переходник диаметром в 1/2. Подключение шланга к выходу печи или переходнику выполняется при помощи накидной гайки, которая затягивается рожковым ключом. По окончании монтажа соединение промазывают герметиком, а после его высыхания – мыльным раствором. Затем открывают кран газа и тестируют соединение на наличие протечки.
Приведённый выше алгоритм установки носит исключительно рекомендательный характер, так как все работы по подключению плиты при помощи газового шланга должны выполняться только специалистом-газовщиком
Если по каким-либо причинам монтаж приходится выполнять самостоятельно, то следует ознакомиться с некоторыми правилами, которые помогут правильно подсоединить гибкий шланг, соблюдая при этом все меры предосторожности
- Спрятать рукав в пол или стену кухни не получится: он должен располагаться в хорошо доступном месте и находиться в свободном состоянии.
- Шланг не должен быть перекручен и слишком согнут. Предельно допустимый радиус изгиба рукава должен быть больше суммы трёх его диаметров.
- Окрашивать газовый шланг запрещено. Краска способствует чрезмерному высыханию резины и грозит быстрым её растрескиванием.
- Элементы соединения шлангов и переходники часто бывают выполнены из разных металлов, что грозит электролитическими процессами и повреждением металлических деталей. Для предотвращения подобных неприятностей прикручивать можно только совместимые металлы: медь с латунью и сталь со сталью.
- Излишнее перетягивание гаек может вызвать их срыв и потребует замены всего шланга.
- Установка гибких рукавов длиной свыше 4,5 метров запрещена. В случае значительного удаления газовой плиты от магистрального крана выполняют наращивание отвода при помощи стальных труб. Выполнение любых сварочных работ по удлинению «отпуска» должно производиться после полного отключения дома от газоснабжения и только специалистами газовых служб.
- По окончании подключения гибкого шланга в абонентской газовой книжке ставят пометку с точной датой установки. Эта информация поможет не пропустить сроки и вовремя поменять рукав.
Газовые шланги для газовой плиты длина. Сильфонный шланг для газа: описание и рекомендации по подключению
С виду шланги, которые служат для подачи газа, совершенно одинаковы. Но профессионалы давно знают, что эти подводящие элементы существенно различаются. Такие тонкости надо обязательно учитывать и при выборе, и при эксплуатации.
Особенности
Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:
- сильфонный шланг;
- изделие из ПВХ с упрочнением полиэфирными нитями;
- «простой» рукав из резины.
Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.
Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется
Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.
Конструкция
Существует несколько разновидностей газового сильфона. Самый простой тип его представляет собой банальный гофрированный рукав. В более совершенном варианте используется защитная поверхность из стойкой к коррозии стали. Существует еще и вариант с полимерным покрытием. Наиболее надежная конструкция включает термозащитные клапаны, автоматически отсекающие поток газа, если температура превышает установленный предел.
Сильфон дороже любого другого варианта, используемого для подачи газа в бытовых условиях. Ничего удивительного в этом нет, ведь такая конструкция рассчитывается на максимальное давление. Она делается из стального нержавеющего шланга.
Наконечники оснащаются штуцерами, производимыми из коррозионно-стойкого металла. Для крепления к смежным элементам газовой магистрали можно использовать только особые накидные гайки.
Чаще всего для шланга используют сталь марки AISI 316 . Так как штуцера должны быть прочнее, для них применяется металл категорий AISI 303 или 304 . Отдельные фирмы, преимущественно китайские и турецкие, поставляют штуцеры из углеродистых сплавов. Но желательно использовать компоненты, сделанные из одного вещества. При сварке разнородных металлов провоцируется электрохимическая коррозия, в результате которой сварной шов, несмотря на все мастерство исполнителей, быстро разрушится.
Характеристики
Российский ГОСТ предусматривает, что сильфонная подводка природного газа должна стабильно работать и при -55, и при +255 градусах Цельсия. Если это требование не соблюдается, никакого смысла покупать изделие нет. Не менее важен и другой момент — допустимое давление. Чтобы подключить не котел даже, а «всего лишь» кухонную плиту, его уровень должен составлять не менее 6 атм. Согласно нормам СНиП наибольшее рабочее давление в системе бытового газоснабжения ограничено 0,03 атм.
Такой значительный запас прочности (в 200 раз) позволяет считать, что сильфонный шланг абсолютно безопасен. Нормальное растяжение должно составлять 100% сверх изначальных размеров. Однако проверять реальные шланги таким образом никто не будет. Специалисты давным-давно выяснили, что при увеличении длины на 50% гарантировать прочность и надежность подачи газа невозможно. Типичный диаметр соединений у большинства российских и зарубежных изделий составляет 1/2, 3/4 или 1 дюйм. Если подводка выполняется на минимальную длину, то никаких вопросов не бывает.
Армированные шланги: полимер, резина, сталь
Полимерные материалы находятся внутри такого шланга. Следующий слой вулканизированная резина. Снаружи она оплетается нитями из стали. Для того, чтобы не спутать изделия в аналогичными шлангами для воды, в них вплетают желтую нить.
Армированные шланги довольно популярны, чему причинами являются:
- простой монтаж и легкость в эксплуатации;
- надежность и приличный срок годности;
- разнообразие ассортимента — как по диаметру, так и по длине;
- безопасное использование при температурах от -35° до +50°.
Отметим и существенный минус — неважный уровень электроизоляции, виновницей которого является металлическая оплетка. Потому при монтаже между плитой и подводкой обычно приходится вставлять диэлектрическую муфту. Есть и еще один недостаток — ненадежность внутреннего полимерного материала. По этой причине они стали «персоной нон грата» в некоторых странах Европы, в последнее время и у нас намечается такая же тенденция.
Резиновые трубки
Резиновый шланг очень прост в монтаже, но довольно требователен к условиям эксплуатации. Рабочим диапазоном температур считается промежуток от -10 до 50 градусов. В области этого диапазона резинотканевый элемент полностью сохраняет свои положительные свойства и не работает «на износ».
Резинотканевый элемент способен обеспечивать нормальную подачу газа и при очень низких температурах, вплоть до -70. Но при столь низких значениях, материал становится грубым и легко растрескивается, что в дальнейшем может привести к утечке топлива.
Большим преимуществом резиновых материалов является то, что они не проводят электрический ток, поэтому при монтаже газового оборудования в систему подачи топлива не нужно включать специальных изолирующих вставок, речь о которых пойдет немного ниже.
Одним из недостатков, кроме низких эксплуатационных характеристик, можно назвать способ монтажа данного вида подводок. Он не имеет каких-либо специальных крепежных приспособлений, поэтому просто надевается на выходной штуцер системы подачи с одной стороны, и на входной штуцер оборудования с другой стороны. При этом дополнительное крепление осуществляется по средствам обычных металлических хомутов.
Резиновый шланг для газа
Все резиновые изделия имеют следующие ограничения по эксплуатации:
- Подводка не должна быть расположена в горячем потоке воздуха, чтобы не нагреваться. Рекомендуется так же монтировать ее подальше от духовки. Кроме того, не допускается контакт, кроме места присоединения с самим оборудованием, особенно, если речь идет о газовых плитах, по тем же причинам;
- Не должно быть резких изгибов и заломов, а также мест натяжения. Это требование связано с относительно низкой прочностью;
- Если рукав все же имеет на своих концах специальные крепежные приспособления (надо сказать, что современные изделия все имеют таковые), то монтаж осуществляется с обязательным использованием паронитовых прокладок.
Из положительных сторон надо отметить высокий срок службы при нормальных условиях – от 7 до 10 лет, а также большое выдерживаемое давление вплоть до 10 атмосфер.
Выпускается такой шланг с разной длиной. Самыми ходовыми считаются от 1,2 до 2 метров. Но есть и по 30 см, а также по 4 метра.
Как правильно выбрать гибкую трубку на газу?
Газовый шланг безопаснее всего приобретать в специализированном магазине, где имеется сертификат соответствия государственного образца. Лучше всего остановить свой выбор на сильфонном типе рукава.
Важно! Остерегайтесь подделок ненадлежащего качества. На рынке высока вероятность покупки контрафактного товара
Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя. Большинство подделок сможет отличить от оригинала только профессионал.
Для выявления подделки нужно внимательно изучить технические характеристики изделия, паспорт и сертификат соответствия. Не следует покупать товар по подозрительно заниженной цене.
Перед покупкой необходимо сделать замер, затем прибавить к длине 20%. Не следует приобретать газовый шланг с запасом. Стандартные размеры 1–2 м. В быту обычно используют диаметры 1/2 или 3/4 дюйма.
Рукав бывает с двумя типами креплений: с двумя накидными гайками с внутренней резьбой (мама-мама) или с гайкой на одном конце и штуцером на другой (мама-папа). Резьба подбирается в зависимости от выхода на приборе. Предпочтительнее остановить выбор на сварных конструкциях, а не на тех, где штуцер соединяется с гофрой клеем.
Установка
Надёжнее всего обратиться к профессионалу, который обеспечит корректное подключение и предоставит гарантию. Ведь каждый знает с детства, что с газом шутить опасно.
Неквалифицированное подключение к газопроводу может привести к несчастному случаю, последствия утечки бытового газа все видели в новостях.
Тем не менее современный газовый шланг позволяет самостоятельно подключить котёл к магистрали. Осуществить монтаж при соблюдении техники безопасности в состоянии любой взрослый человек.
В работе необходимо придерживаться следующих правил:
- Длина подводки подбирается с учётом расстояния, на которое оборудование, вероятно, будет передвигаться.
- Систему располагают в доступном для ревизии месте.
- На приборе не должно быть других подключений.
- Изделие нельзя окрашивать во избежание растрескивания материала.
- Размеры газовых шлангов должны соответствовать нормативам ГОСТа.
- Не перекручивать, не изгибать и не натягивать рукав.
- Не паять и не сваривать соединение.
- Производить замену шланга на новый в соответствии с рекомендацией производителя.
Подключение к газопроводу
Для монтажа газового шланга к стояку понадобится разводной ключ, отвёртка, уплотнитель, кисть и мыльный раствор.
Сначала необходимо подготовить помещение и перекрыть подачу газа в сети. Затем котёл устанавливают на место монтажа и тщательно выравнивают.
В каждой квартире есть газовый стояк, у которого имеются ответвления с кранами на концах, это называется отпуском.
На штуцер шланга накладывают уплотнитель и закручивают его в кран на отпуске. Если диаметры не совпадают, то нужен переходник, который также уплотняют. Рукав подсоединяется к котлу.
Затем систему тестируют на герметичность. Для этого с помощью кисти на места соединений наносится мыльный раствор и слегка откручивается вентиль. Если соединение негерметичное, то раствор начнёт пузыриться, в обратном случае ничего не произойдёт. При обнаружении утечки необходимо перекрыть газ и проверить намотку уплотнителя.
В последнюю очередь оборудование проверяется на работоспособность, подаётся газ.
Внимание! При наличии каких-либо сомнений лучшим решением будет обратиться к специалистам. Мастер подключит газ безопасно, надёжно и с соблюдением всех предписаний, а также даст гарантию на корректную работу системы в течение многих лет
Сильфонный газовый шланг: основные преимущества
Сильфон – это упругая гофрированная трубка, которая отличается особой жесткостью. Такой шланг является наиболее надежным. Именно этот вид гибкого рукава рекомендуется для установки оборудования газовыми службами. Это связано с тем, что он характеризуется не только высокой степенью безопасности, но и наиболее продолжительным сроком эксплуатации. Кроме того, выдерживает самые большие нагрузки, создаваемые газовым потоком. Поэтому, если в торговых центрах поинтересоваться, какой газовый шланг лучше, то, скорее всего, предложат купить именно сильфон.
Полезный совет! Независимо от того, какой решено приобрести газовый гибкий шланг: металлический, ПВХ или сильфон, – необходимо учесть, что к нему должны прилагаться паспорт и сертификаты, подтверждающие его качество и безопасность использования. Минимальное сечение шланга не должно быть меньше 10 мм, иначе будет невозможна нормальная работа газового оборудования.
Сильфонные шланги отлично гнутся и не изменяют внутреннего диаметра даже при существенном перегибе
Несмотря на то, что цена сильфонного шланга для газа в несколько раз превышает стоимость других вариантов гибких рукавов, он все равно считается лидером среди других видов шлангов, применяемых для подключения газовых плит и котлов. На цену влияет не только фирма-производитель, но и длина изделия, а также наличие дополнительных опций. Так, некоторые виды изделий оснащены автоматическим датчиком температуры, который в случае нарушений самостоятельно отсекает поступление газа, что способно предупредить утечку и возгорание.
Сильфонный газовый шланг: лучший для газовой плиты
Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.
Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.
Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.
Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению
Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.
О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:
| Диаметр разъема, дюйм | Длина, м | Цена, рубли |
| 1/2 | 0,4 | от 250 |
| 0,8 | от 290 | |
| 1 | от 320 | |
| 1,5 | от 400 | |
| 3 | от 780 | |
| 4 | от 950 | |
| 5 | от 1150 | |
| 3/4 | 0,6 | от 350 |
| 1 | от 450 | |
| 2 | от 700 | |
| 2,5 | от 900 | |
| 3 | от 1050 |
Основные преимущества и недостатки использования сильфонных шлангов
Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:
- легко гнутся и растягиваются;
- выдерживают нагрузку до 6 атм.;
- эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
- изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
- соответствуют техническим требованиям бытовой эксплуатации;
- максимально возможный срок службы – до 30 лет со дня монтажа;
- выдерживают влияние электрического тока до 1,5 кВт;
- большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
- совместимость с большинством видов газового оборудования и различной фурнитурой;
- наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.
Простые модели сильфонного шланга представлены в виде гофрированных изделий
Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.
К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.
Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.
Правила безопасности
Резиновые шланги рекомендуется менять каждые 2 года
Применение сильфонных газовых шлангов или других типов изделий требует соблюдения правил безопасности:
- Рукав нужно регулярно менять, если на нем появились механические повреждения или закончился срок годности. Нельзя применять изделия, у которых эксплуатационный период менее 10 лет. Резиновые варианты меняются каждые 2 года.
- Возле газовых приборов, а также элементов их подсоединения запрещено осуществлять сварочные или паяльные работы. Нужно защитить их от воздействия конденсата или его скопления.
- Проверку герметичности проверяют ежемесячно. Для этого соединения и трещины на шланге обрабатываются мыльным раствором. При наличии утечки в этих местах надуваются пузыри.
- Металлические шланги изолируются. Они не должны контактировать с проводами или бытовыми приборами.
- Соединяющая трубка располагается на видном месте, чтобы каждый раз ее можно было осмотреть.
- Шланг запрещено окрашивать. В этом случае материал быстрее растрескивается.
- Если газовые трубы стальные, не стоит применять шланги с медными наконечниками.
- Изделие должно иметь покрытие, которое защитит его от воздействия высоких температур, коррозийных процессов.
- Шланг должен отвечать характеристикам газовой смеси.
Рукава нельзя перекручивать, перегибать.
