Запальник в газовом котле
Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.
Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.
Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.
На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.
Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).
Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

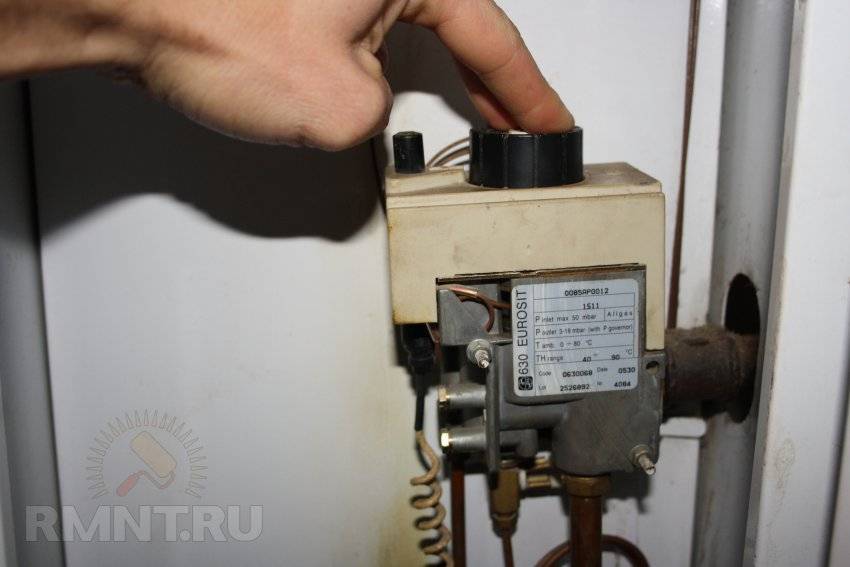

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
Особенности конструкции
- Регулировка огня производится двумя способами: автоматически и вручную. Модели отличаются не только мощностью, каждая из них имеет определенный спектр возможностей.
- У некоторых моделей есть насос для циркуляции воды в трубах. Это позволяет эффективно нагревать помещение за счет равномерного распределения тепла. Более дешевые модификации насосов не имеют, а вода циркулирует по законам физики. Поэтому при установке таких котлов трубы монтируют под углом.
- Все модификации имеют расширительную емкость. Она позволяет достигать оптимального давления в системе, а если жидкость расширяется из-за сильного прогрева, помещает в себе ее избыток.
Разновидности
Все котлы «Жуковского завода» — напольные. Есть три модификации:
- «Эконом»;
- «Универсал»;
- «Комфорт».
В первом случае использована автоматика производства РФ, в двух других — зарубежная. Марка представляет только одноконтурные версии — для отопления зданий, двухконтурные версии на ЖМЗ не производятся.
Устройство
КПД оборудования составляет 89%, что для отечественной продукции весьма неплохо. Такой продуктивности удается достичь за счет оригинальной конструкции теплообменника. Чугунный теплообменник укомплектован турбуляторами. Горелка атмосферная, воздух поступает из помещения. Благодаря автоматике обеспечивается непрерывная работа в течение долгого времени.
Нагреватели «Жуковского завода» имеют ряд инноваций, повышающих их экологичность. Разработчики стараются не отставать от мировых тенденций, но все-таки отечественной продукции далековато до показателей, присущих европейским и некоторым азиатским конкурентам. Зато у российской продукции неоспоримый плюс — невысокая цена, которая удовлетворяет всех потребителей.
Газовые котлы АОГВ-11.6-3: инструкция по применению
В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.
В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.
АОГВ что это такое
Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.
АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.
Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.
Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом
Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.
Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.
Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.
Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

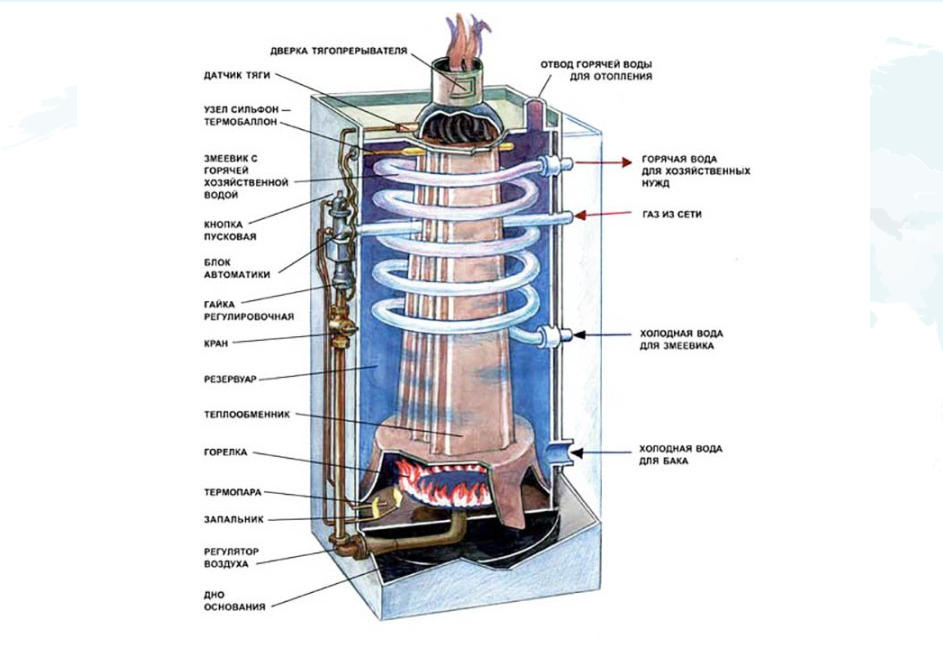

Устройство котла АКГВ-11.6
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.
Чем отличаются напольные газовые котлы АОГВ
Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.
Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.
Котел АОГВ-11.6-3 Эконом
Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.
Автоматика котла АОГВ-11.6-3 серии Эконом

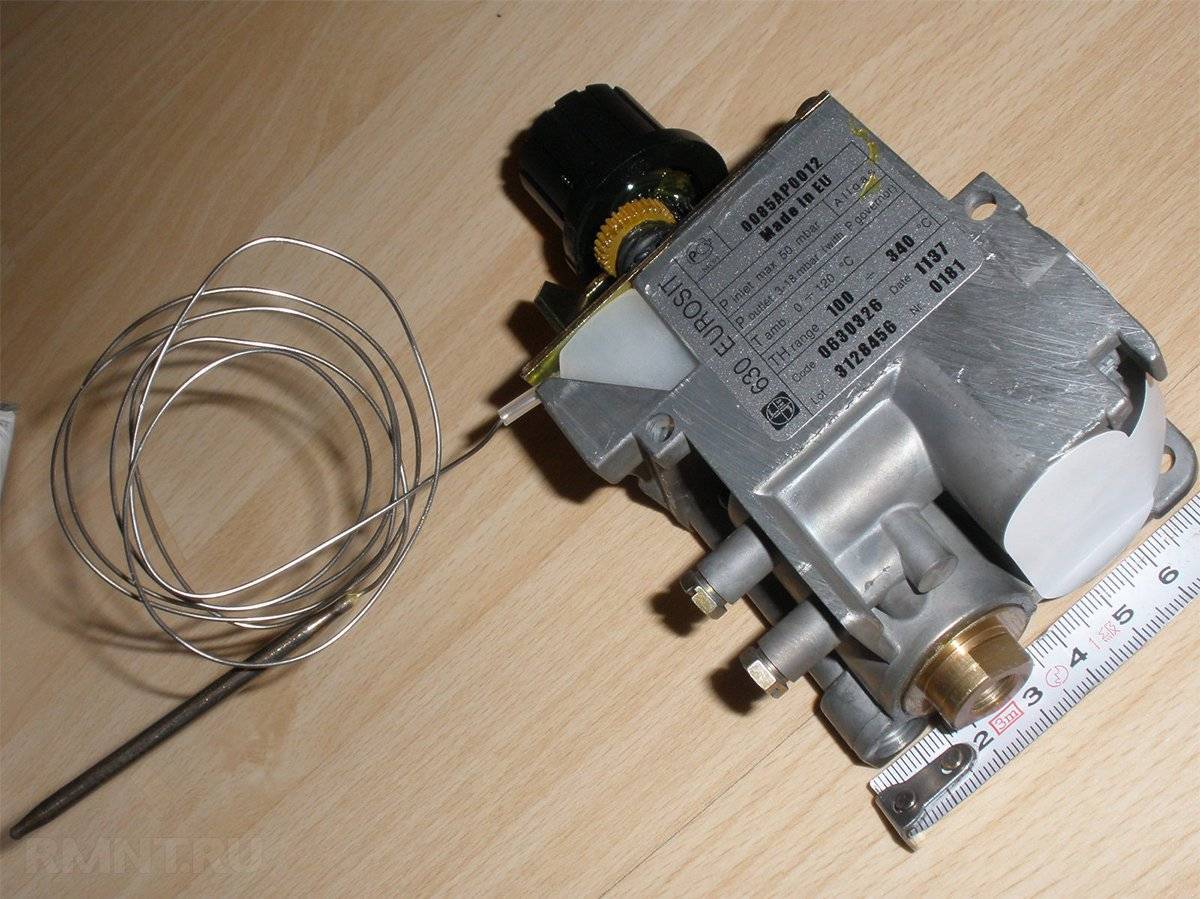

Котел АОГВ-11.6-3 Универсал с автоматикой Sit
Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.
Преимущества котлов АОГВ-11,6-3
— возможность работы в системах с естественной и принудительной циркуляцией
— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)
— возможность работы на природном и сжиженном газе
Недостатки котлов АОГВ
— устаревшая автоматика на котлах серии Эконом
— трудно найти запчасти, если требуется их замена при неисправности
— довольно высокая цена по сравнению с конкурентами
Котлы АОГВ-11.6: цена на продукцию
На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.
В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.
А стоит ли тратить деньги?
Скепсис многих покупателей можно понять, ведь не много отечественных фирм имеют железное и проверенное имя, которому можно доверять. Поэтому, когда им и предлагают котлы жуковские, то многие начинают сразу отказываться, даже не познакомившись с такой продукцией по ближе. И это ошибка!
Из сильных сторон можно выделить следующие моменты:
- не высокая стоимость – отличное устройство, которое удовлетворит потребностям жилища до 110-140 кв.м., стоит в диапазоне 16-17 тысяч рублей;
- высокий показатель КПД, который достигается за счет особенной конструкции теплообменника, где присутствует встроенный турбулятор;
- высококачественные материалы, используемые для создания разных элементов котла, обеспечивают долгую и надежную работу котла;
- у всех моделей горелка имеет функцию автомодуляции пламени, что позволяет экономно расходовать газ, когда на улице нет сильных морозов;
- всегда есть возможность дополнить устройство разными модулями, чтобы расширить функционал;
- управление агрегатом происходит в ручную, что значительно облегчает обслуживание прибора;
- есть автоматическая защита, которая активизируется, если в системе падает давление или происходят перепады в электроэнергии;
- монтаж легко провести и собственными руками;
- благодаря отечественному производству, если произойдет поломка устройства, то ремонт обойдется намного дешевле, чем у импортного изделия – все детали легко достать, да и производятся они не за границей;
- долгая эксплуатация.
Но, к сожалению, у таких агрегатов есть и несколько слабых сторон. Во-первых, как гласят отзывы, жуковские котлы, а точнее их автоматика, очень чувствительны к перепадам в напряжении, из-за чего быстро выходят из строя. Но этот вопрос можно решить при помощи прибора бесперебойного питания. Во-вторых, чтобы не говорил производитель, слишком расширить функционал не получается. Зато очень удобно, что есть возможность переключить устройство с природного газа, на сжиженный.
На самом деле, котлы жуковского – отличный вариант для тех, у кого есть выход на газ, но нет лишних средств для приобретения дорогостоящего оборудования.
Обзор продукции
1. АОГВ 11,6-3 Эконом.
Газовый аппарат для одноконтурной системы автономного обогрева. Отопительная площадь до 110 кв.м. Атмосферная грелка, встроенный пьезоэлектрический розжиг. Блок автоматики российского выпуска позволяет регулировать температуру воды в пределах 50-90°С.
Аппараты газовые водогрейные АОГВ-11,6-3 показывают эффективную работу в открытых/закрытых конструкциях отопления с естественной/принудительной циркуляцией теплоносителя. Предусмотрена система безопасности с вмонтированным датчиком тяги.
2. АОГВ 23,2-3 Комфорт.
Стальной аппарат прямоугольной формы с напольной установкой. Наружная панель управления располагается в верхней части корпуса. Источник энергии – природный магистральный газ. Возможна адаптация под сжиженное топливо. Открытая камера сгорания обеспечивает подсос воздуха извне. Продукты сгорания удаляются по вертикальной трубе благодаря естественной тяге. Газовый напольный котел Жуковский АОГВ-23 разработан для систем отопления в жилых и промышленных помещениях площадью до 200 квадратов. Горячее водоснабжение возможно при условии установки газового бойлера косвенного типа.
3. АОГВ 29-3 Эконом.
Одноконтурный газовый котел для отопления частных домов с горелкой открытого типа. Площадь отапливаемой территории – до 250 м2. Сварная конструкция округлой формы с габаритами 1,05×0,42×0,48 м изготовлена из стали. Способ монтажа – напольный, объем бака – 59 л, КПД достигает 89%. Энергонезависимый автоматический блок управления производства Россия.
4. АКГВ 17,4-3 Универсал.
Газовый котел двухконтурного типа служит источником автономного отопления и бесперебойной подачи горячей воды. Площадь обогрева достигает 140 кв.м. Напольная установка, цилиндрическая форма, габариты – 1050x420x480 мм. Теплообменник из литой стали обеспечивает долговременную работу. Автоматика действует независимо от погодных условий.
5. АКГВ 29-3 Комфорт.
Напольный газовый котел комбинированного типа. Мощность – 17 кВт, обогревает 120-140 м2. Комплектация электрическим пьезорозжигом и электронным термометром. Автоматический блок управления Honeywell немецкого производства. Система безопасности включает встроенные контроллеры тяги и перегрева. При замене горелок и запальника возможна работа на баллонном (сжиженном) газе.
Возможно, вас заинтересует обзор газовых котлов российского производства марки Лемакc.
Монтаж АОГВ в систему отопления
АОГВ ставятся в частных домах.
Схема установки АОГВ в частном доме своими руками стандартная. Рассмотрим герметичный контур:
- подача от котла идет прямиком в радиаторы (в них должны быть установлены воздухоотводчики);
- на обратке перед котлом ставиться насос – установка наоса допускается в любом месте, но на обратке оно правильнее;
- перед насосом по ходу теплоносителя ставится грязевик – это обязательно;
- расширительный бак также устанавливается до насоса – это необходимо для правильной работы экспансомата.
В открытой системе роль воздухоотводчика выполняет расширительный бак. Его можно ставить на подаче, сразу над котлом, или на обратке. Главное, чтобы тот находился в самой высокой точке. В гравитационных системах должны соблюдаться определенные уклоны, тогда электрический насос не нужен. Если в открытом контуре циркуляция нарушена, то установка насоса легко решит эту проблему, даже можно экспансомат не менять на герметичный.
Как оптимизировать работу котла и системы отопления?
Оптимизировать индивидуальное отопление можно двумя способами:
· Установить комнатный термостат . Этот способ подойдет для домов с системами отопления небольшой протяженности, где нет разницы температур в помещениях. Управление газовой горелкой передается комнатному термостату, на котором устанавливается комфортная температура. При этом встроенный в котел термостат остается в работе. Он защищает теплообменник от перегрева.
· Снабдить радиаторы термостатическими головками . Этот способ подойдет для больших домов с разветвленной системой отопления. Он позволяет регулировать температуру в каждом помещении индивидуально.
Оба способа «работают» при температуре в котле 60 – 65 °C.
Заказать котел с газовой горелкой и получить консультации по его эксплуатации можно на сайте компании « Теплодар ».
Источник
Рассмотрим методику поиска указанной выше неисправности
Проверку при ремонте газового котла начинают с самого «слабого звена» устройства автоматики — датчика тяги. Датчик не защищен кожухом, поэтому через 6…12 месяцев эксплуатации «обрастает» толстым слоем пыли. Биметаллическая пластина (см. рис. 6) быстро окисляется, что приводит к ухудшению контакта.
Шубу из пыли удаляют мягкой кистью. Затем пластину оттягивают от контакта и зачищают мелкой наждачной бумагой. Не следует забывать, что необходимо очистить и сам контакт. Хорошие результаты дает чистка указанных элементов специальным спреем «Контакт». В его состав входят вещества, активно разрушающие оксидную пленку. После чистки на пластину и контакт наносят тонкий слой жидкой смазки.
Следующим шагом проверяют исправность термопары. Она работает в тяжелом тепловом режиме, так как постоянно находится в пламени запальника, естественно, ее срок службы значительно меньше остальных элементов котла.
Основной дефект термопары — прогар (разрушение) ее корпуса. При этом резко возрастает переходное сопротивление в месте сварки (спая). Вследствие этого, ток в цепи Термопара — Электромагнит.
Биметаллическая пластина будет ниже номинального значения, что приводит к тому, что электромагнит уже не сможет фиксировать шток (рис. 5).
Ассортиментный ряд
Все газовые агрегаты ЖМЗ являются напольными, представлены в трёх вариантах:
- Эконом;
- Универсал;
- Комфорт.
В моделях Эконом встроена российская автоматика, в остальных – зарубежная.
Под брендом производятся только котлы с одним контуром – для обогрева помещений, модификаций, предназначенных под подогрев воды в ассортименте АОГВ данной компаний нет.
Популярные модели газовых котлов Жуковского машиностроительного завода
Жуковский напольный газовый котёл АОГВ не может быть двухконтурным, модели выпускаются только с одним контуром под отопление. Если есть необходимость в горячем водяном снабжении, то подключают бойлер косвенного нагрева. На базе АОГВ производятся АКГВ – они имеют встроенный тепловой обменник для тёплой воды.
Горелка подразумевает работу на природном газе. При желании перевода оборудования на баллонный газ, потребуется её замена и покупка особой форсунки. Жуковский завод производит устройства мощностью от 11 до 29 кВт. Возможно найти модель для обогрева площади от 45 до 250 м².
Популярностью пользуется напольный газовый котёл АОГВ-11.6 Эконом. Бытовые модификации – 11-29 кВт.
Характеристики газового котла АОГВ-11.6 Эконом
| Характеристика | Значение |
| Коэффициент полезного действия | 90 % |
| Камера сгорания | Открытая |
| Площадь обогрева | 100 м² |
| Мощность | 11,6 кВт |
| Количество контуров | Один |
| Управление | Механическое |
| Тип котла | Конвекционный |
| Вес | 45 кг |
Жуковский газовый котёл АОГВ-23.2-3 Комфорт – тоже не менее востребованная модель среди покупателей на территории России. Смотрите его технические характеристики.
Характеристики газового котла АОГВ-23.2-3 Комфорт
| Характеристика | Значение |
| Коэффициент полезного действия | 88 % |
| Камера сгорания | Открытая |
| Площадь обогрева | 200 м² |
| Мощность | 23,2 кВт |
| Количество контуров | Один |
| Управление | Механическое |
| Тип котла | Конвекционный |
| Вес | 52 кг |
В то же время газовый котёл АОГВ-23 Универсал может исполняться в двух вариантах и быть с одним контуром и с двумя. Это не зависимый от энергии агрегат, в комплект которого входит зарубежная автоматика. Функционирует он на разном виде газового топлива. Компактные размеры и небольшой вес являются прекрасными характеристиками для создания автономного обогрева.
Котел газовый ЖМЗ АОГВ 23, 2-3 Универсал
Стоит выделить и востребованный на рынке газовый котёл АОГВ-17.4-3 Универсал. Работает агрегат по конвекционному принципу. Устанавливается на полу, имеет открытую топочную камеру.
Характеристики газового котла АОГВ-17.4-3 Универсал
| Характеристика | Значение |
| Коэффициент полезного действия | 88 % |
| Камера сгорания | Открытая |
| Площадь обогрева | 140 м² |
| Мощность | 17,4 кВт |
| Количество контуров | Один |
| Управление | Механическое |
| Тип котла | Конвекционный |
| Вес | 49 кг |
Ещё одна покупаемая модель, которая набирает всё большее количество положительных отзывов, это АОГВ-29-3 Комфорт – газовый котёл жуковского завода. Предназначен он для отопления частных домов и дач. Имеет мощность 29 кВт и может оснащать теплом площади от 160 до 250 м². Аппарат имеет автоматику безопасности (типа Mertik Maxitrol), которая отвечает за полную надёжность работы в экстренных ситуациях. Работа происходит на природном газе, однако и возможно функционирование и от газа в баллонах, правда при замене горелки. Весит такой котёл 55 кг.
Не стоит приобретать котёл для помещений меньшей по площади, чем указано в техпаспорте, потому что агрегат будет всё время перегреваться, что повлечёт за собой снижение срока службы котла. Не нужно также приобретать газовый котёл для помещений большей площади, чем рекомендуется, так как его будет недостаточно для отопления при низких температурах в зимнее время.
Как удалить воздушные пробки
Схема правильного расположения котла и дымохода.
Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.
Рекомендуем: Применение акриловых красок для внутренних и фасадных работ по дереву
Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист — это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.
Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул — это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.
Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.
Достоинства и недостатки модели
Достоинствами котлов Жуковский АОГВ 23 являются:
- Надежность, простота конструкции.
- Независимость от системы электропитания.
- Простое и интуитивно понятное управление.
- Предназначены для использования в российских условиях.
- Рассчитаны на работу в суровых климатических условиях.
- Срок службы составляет 14 лет ( и больше).
- Стоимость котлов намного ниже, чем у европейских аналогов.
Недостатками агрегатов следует считать:
- Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
- Внешний вид котлов уступает европейским моделям.
- Механическая автоматика котла довольно слаба.
- Габариты и вес агрегата требуют установки в отдельном помещении.
Большинство недостатков в той или иной степени свойственны всем атмосферным моделям, поэтому их можно отнести к специфической особенности конструкции.
Параметры нагревателей
Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+900С.
Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.
Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ.
Сертификат соответствия на котел газовый AOГB
| Наименования | AOГB-11,6 | AOГBК-11,6 | AOГB-17,4 | AOГBК-17,4 | AOГB-23,2 | AOГBК-23,2 | AOГB-29 | AOГB-35 | AOГBК-35 |
| Показатели | |||||||||
| Мощность номинальная, кВт | 11,6 | 11,6 | 17,4 | 17,4 | 23,2 | 23,2 | 29,0 | 29,0 | 35,0 |
| Расход магистрального или баллонного газа | |||||||||
| Магистральный, мЗ/ч | 1,19 | 1,19 | 1,75 | 1,75 | 2,32 | 2,32 | 2,95 | 3,56 | 3,56 |
| Баллонный, кг/ч | 0,865 | 0,865 | 1,215 | 1,215 | – | – | – | – | – |
| Обогреваемая площадь, квадратные метры | 120 | 120 | 100-200 | 100-200 | 100-250 | 100-250 | 150-300 | 150-400 | 150-400 |
| КПД ≥ 90% | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 |
| Расход ГВС при нагреве воды при 35°С, литров в минуту | – | 3,5 | – | 3,5 | – | 7,0 | – | – | 10,0 |
| Резьба на штуцере, дюймы | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Подвод/отвод | |||||||||
| К системе отопления | 1/2 | 1/2 | 1/2 | 1/2 | 2 | 2 | 2 | 2 | 2 |
| К системе ГВС | – | 1/2 | – | 1/2 | – | 1/2 | – | 1/2 | – |
| Диаметр патрубка для отвода газа, ≥ дециметров | 1,15 | 1,15 | 1,25 | 1,25 | 1,38 | 1,38 | 1,38 | 1,38 | 1,38 |
| Габариты, см | |||||||||
| Высота | 86,5 | 86,5 | 86,5 | 86,5 | 85,0 | 85,0 | 85,0 | 85,0 | 85,0 |
| Ширина | 41,0 | 41,0 | 41,0 | 41,0 | 33,0 | 33,0 | 38,0 | 38,0 | 38,0 |
| Глубина | 41,0 | 41,0 | 41,0 | 41,0 | 55,0 | 55,0 | 55,0 | 55,0 | 55,0 |
| Масса, кг | 43,0 | 47,0 | 49,0 | 52,0 | 56,0 | 72,0 | 65,0 | 80,0 | 82,0 |
| В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус |

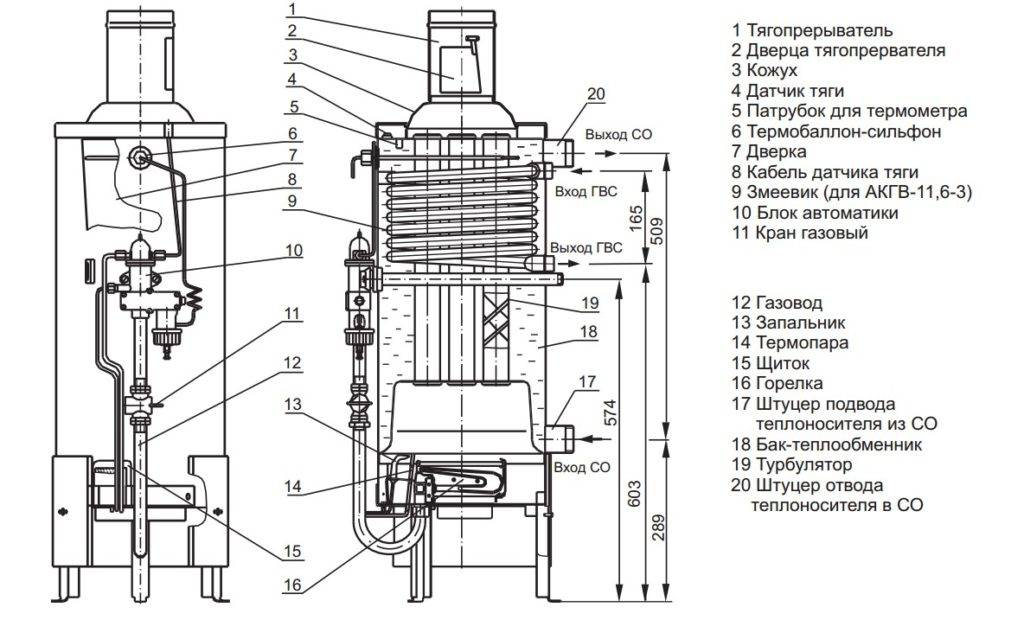

Одноконтурный агрегат АОГВ – устройство и размеры
