Фундамент ленточный кирпичный: плюсы и минусы, этапы строительства фундаментного основания и столбов под забор из кирпича

Отделочные работы

По способу выполнения отделочные работы делятся на 4 категории, и все они могут применяться при оформлении цоколя.

Про навесной материал мы уже упоминали: он монтируется на подсистему из профиля или бруса, и может выполняться как с утеплением, так и без него.
Штукатурка – самый удобный вариант отделки для кирпичной кладки. В зависимости от выбранного состава, штукатурки могут обладать гидроизоляционными свойствами (водостойкие, на глинозёмистом цементе), быть теплоизоляционными (с поризованным наполнителем), или декоративными (например, камешковые, на мраморной крошке). Может выполняться как по базовому основанию, так и по смонтированному утеплителю.
Облицовка предполагает применение материалов, монтирующихся приклеиванием. Это самые разные виды плитки: от керамики до фибробетона, прессованные плиты или брусчатка, натуральный и искусственный камень. Правда, среди этих материалов есть и такие, которые можно монтировать навешиванием на обрешётку.
Лицевая кладка обычно выполняется в процессе возведения цоколя. Да это и проще всего – нужно просто для наружной версты использовать облицовочный или декоративный кирпич. Но при необходимости такую отделку можно произвести и на уже готовом цоколе – главное, чтобы для её опоры был предусмотрен выступ фундамента, или была сделана бетонная отмостка.

В каких случаях стоит применять фундамент из кирпича

Кирпич используют для возведения фундамента, если выполнены все условия:

Грунтовое основание прочное, сухое, не насыщенное водой, не склонное к пучению. Если грунт не совсем стабилен, необходимо усиленное армирование кладки и устройство железобетонной подушки в основании фундамента. На участках с высоким уровнем грунтовых вод, без устройства дренажа необходимо применять раствор с гидроизолирующими добавками.
Строение будет иметь высоту не более двух этажей. Для возведения зданий большей этажности возможно устройство мощных кирпичных фундаментов. Так, в средней полосе России имеется успешная практика строительства кирпичных зданий в 4—5 этажей на кирпичном фундаменте. Толщина фундаментной стенки в таких сооружениях составляет примерно 1,5 м; а толщина стен верхнего этажа — около 0,5 м.
Материалы несущих надземных конструкций — дерево, щиты, блоки легкого бетона. Кирпичный фундамент редко используют под кирпичные и железобетонные постройки из-за нецелесообразности возведения мощного основания из кирпича.

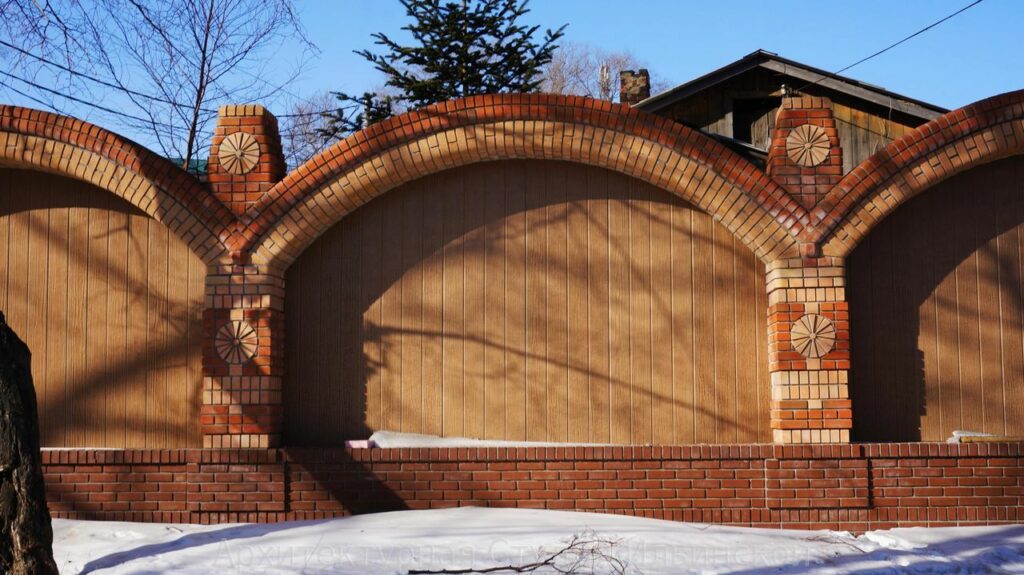

Варианты фундаментов для кирпичного забора

При строительстве забора из кирпича используются два вида фундамента:

Ленточный фундамент – дешевле, но менее надежен.
Фундамент ростверк – требует вложения больших средств и времени, очень надежен.

Ниже будут рассмотрены подробности укладки каждого вида фундамента.

В чем особенность фундаментов под забор из кирпича? По сути, фундамент для кирпичного забора представляет собой уменьшенную копию фундамента под дом из кирпича. Но по глубине вырытой под фундамент траншеи основа под забор – меньше. При этом глубина фундамента под кирпичный забор редко составляет менее полуметра.

Арматура, которая используется для укрепления фундамента – малого диаметра, по сути это простые железные прутья приблизительно десятимиллиметрового диаметра. Но армирование фундамента – обязательное условие его надежности.

Над землей фундамент для забора выступает на небольшую высоту – самая малая 10 см. И уж точно нельзя допустить, чтобы высота фундамента опускалась ниже уровня земли – у забора с таким фундаментом будут подмокать кирпичи, впитывая влагу из грунта, а грунтовые соли будут ускорять процесс разрушения.

Ширина фундамента под забор по крайней мене в два раза уже, чем под дом, но в любом случае исходят из параметров забора и вида кладки, который применяется.

Очень важно заливать фундамент под кирпичный забор в один заход, в противном случае его прочность будет поставлена под сомнение. Поэтому нужно рассчитать необходимые материалы и подготовить их заранее в достаточном количестве

Гидроизоляция из рубероида или других современных изоляционных материалов между фундаментом и кирпичной кладкой гарантирует защиту кирпича от влаги, а значит его долговечность.

Приступать к кладке полотна кирпичного забора можно не менее, чем через неделю после заливки фундамента. Также нужно разобрать опалубку и сделать гидроизоляцию.

Этапы строительства

Первый этап строительства – разметка площадки, строго по чертежу будущего основания. Разметку проводят с помощью колышков с натянутой на них бечевой.

Далее – земляные работы. Глубина и ширина траншеи должны быть больше на 15-20 см, чем параметры основания – это нужно для обустройства подушки, монтажа опалубки, подсыпки.

После монтажа опалубки в траншее устанавливают арматуру, засыпают подушку из песка или щебня. Далее:

заливка бетона,
его застывание,
демонтаж съемной опалубки.

Последний этап – гидроизоляция, теплоизоляция основания, если не использовалась несъемная опалубка.

Шов – показатель качества

Качество кладки определяют по толщине швов между блоками. Количество цемента между ними определяет прочность сцепления стройматериала, надежность всей постройки. Немаловажна и красота внешней стороны стены жилого дома. Существуют нормативы толщины шва, обусловленные возможностью растекания раствора, заполнения всех шероховатостей. Определена оптимальная толщина вертикального шва – 10 мм и горизонтального – от 10 до 15 мм.

Для выдерживания одинаковой толщины шва применяется порядовка и специальные пластмассовые шаблоны – крестики-вставки. Выполняя самостоятельную кладку, проверять швы нужно как можно чаще.

Выбор материала для кладки цоколя

Цокольная часть здания испытывает значительные нагрузки, поэтому лучше выбирать полнотелый кирпич (см. фото 6) повышенных марок прочности – например, М200 или М250. Изделия М150 подходят для зданий небольшой высоты, а также требуют последующей защитно-декоративной облицовки. Зачем цоколь из кирпича этой марки дополнительно отделывать? Это повысит его устойчивость к неблагоприятным внешним воздействиям и обеспечит высокие эстетические качества фасада.

Фото 5. Полнотелый керамический кирпич

Не меньшего внимания заслуживает марка материала по морозостойкости. Для кладки цокольной части применяются изделия, количество циклов замерзания/оттаивания которых не менее 50. Лучше, если морозостойкость будет выше, но и стоимость строительства в этом случае значительно увеличится.

Пустотелый материал (см. фото 7) для возведения цоколя применяется крайне редко, ввиду его более низкой прочности по сравнению с полнотелыми изделиями аналогичной марки. При соблюдении определенных условий допускается и его использование. К основным требованиям относятся высота строения (не более 1 этажа) и минимальный процент пустотности.

Фото 6. Пустотелый керамический кирпич

Материалы, используемые для строительства ленточного фундамента

Чтобы возвести монолитное основание под дом, могут понадобиться такие материалы:

портландцемент;
чистый речной песок;
щебень;
осколочная порода;
арматура, сделанная из крепкой стали;
битый кирпич;
вода.

Конечно, не все эти компоненты используют при замесе одной порции раствора. Многое определяет результат, которого необходимо добиться. Если нужно обустроить ленточное основание под здание сложной конфигурации, смешивают цемент, щебень и речной песок.

Бутобетонное основание подходит для песчаных грунтов. В его состав входят крупные камни, цемент и песок. Для глинистой почвы вариант проигрышный.

Добавление в массу кирпича требуется для заливки оснований, находящихся под или над землей. Также кирпичный фундамент годится для возведения цокольной части. Кирпич нельзя применять в местности с суровым климатом, он быстро испортится и дом может осесть. Кирпичный раствор защищают гидроизоляционным материалом. Его рекомендуется применять при строительстве каркасного дома с тонкими настенными конструкциями, сделанными из кирпича.

Многоэтажки строят исключительно на плитных или блочных бетонных основаниях. Их изготавливают на заводе и транспортируют на строительную площадку в готовом виде.

Покупая бетон, важно выбрать вещество необходимой марки. Выбор марки зависит от таких параметров:

масса постройки, которая приходится на основание;
вес здания плюс основания;
разновидность применяемого армирования;
вид грунта;
климат конкретной местности.

Для заливного фундамента ленточного типа покупают бетон марок:

М100 – подходит для обустройства подушки из бетона;
М200 – выдержит легкие постройки (бани, сараи, щитовые дома);
М300 – незаменим при заливке основания под дом из дерева или строения, сделанные из легких блоков;
М350 – хороший и надежный выбор для строительства 1-2-этажных зданий.

Оставшиеся марки бетона есть смысл купить, если проект предполагает возведение геометрически сложных строений и работу на стройплощадке в регионе с суровым климатом.

Области применения в строительстве основания

Так как такая основа не обладает высокой прочностью, для дома из кирпича она не подойдет, ввиду его большого веса. Однако, что касается менее тяжелых построек, такая основа будет отличным решением. Фундамент для беседки из кирпича является отличным решением, ввиду простоты его возведения. Однако следует помнить, что разрешено использование только красного кирпича.

Для мангала из кирпича также необходимо прочное основание. Его нужно делать надежным, поэтому фундамент под мангал из кирпича, тоже нужен. То же самое можно сказать и для барбекю из кирпича. Строительство такого небольшого сооружения необходимо тем, кто очень любит проводить время за зажариванием мяса или рыбы в компании друзей. Однако не многие знают, что фундамент для барбекю также необходим

Еще одним случаем, где очень важно обустройство надежного основания, является строительство печи. Фундамент для печи из камня прослужит долгие годы

Виды фундаментов для забора с кирпичными столбами

Для забора с кирпичными столбами возможны три основных варианта фундамента: ленточный, столбчатый и комбинированный, то есть ленточно-столбчатый.

Столбчатый

С точки зрения эффективности, распространённости и стоимости лучшим вариантом для всех грунтов считается столбчатый фундамент. Расход материалов и трудозатраты на его устройство примерно в 2 раза меньше, чем для мелкозаглублённого ленточного и в 4-5 раз меньше, чем для глубоко заложенной фундаментной ленты.

Применяется для сложных и пучинистых грунтов. Изготовление монолитных столбов не представляет особой сложности, часто не требует устройства опалубки.

Недостатков у столбчатого основания мало, но для устройства заборов с кирпичными столбами они существенны:

Монолитные столбы имеют недостаточную устойчивость к опрокидыванию в подвижных по горизонтали грунтах. Чтобы погасить боковой сдвиг отдельно стоящие столбы забора соединяются балками-ростверками, — а это сводит к минимуму преимущества столбов перед лентой. В итоге получается столбчато-ленточный гибрид с большими затратами.
Другой минус: столбы на слабонесущих грунтах плохо работают, «гуляют» даже с устройством рандбалки при заполнении заборного пролёта тяжёлыми материалами.

Комбинированный

Перевязка столбчатых фундаментов рандбалкой (ростверком, армопоясом) не только увеличивает стоимость, но и усложняет выполнение работ, например:

требуется единое армирование столбов и ростверка;
на уклонах и подъёмах рельефа необходимо соответственно повышать или понижать горизонт перевязки;
иногда сложности возникают с засыпкой промежутка между ростверком и верхним уровнем грунта.

Но всё же в сравнении со сплошным заглублённым ленточным основанием забора комбинированный вариант дешевле, рациональнее.

Ленточный

Монолитные фундаментные ленты различаются по уровню заложения в грунт.

Мелкозаглублённый вариант привлекателен с точки зрения снижения затрат и времени на выполнение земляных работ. Особенности и основные характеристики:

Глубина заложения ленты зависит от типа грунта и близости грунтовых вод, как правило, составляет не более 70 см.
На плотной каменистой почве иногда снимается только верхний плодородный слой.
Для формирования ленты возводится опалубка шириной, достаточной для возведения кирпичных столбов. Заборные столбы из кирпича обычно имеют сечение не менее, чем в один кирпич или 25 см, – это и есть минимальная ширина ленты.

Фундамент в виде монолитной плиты

Фундамент под забор, устроенный в виде монолитной плиты встречается редко из-за восприятия плиты как дорогого вида фундамента. Да, насыщенность плиты арматурой значительно увеличивает её стоимость. Но ведь и много плюсов в устройстве монолитной плиты под забор с кирпичными столбами:

Фундамент этого типа выполняется сверху почвы. Верхний плодородный грунт снимается при планировке, вместо него насыпается песчаная подушка, — что исключает работы по разработке грунта.
Опалубка под плиту – простейшая, дощатая. К тому же после демонтажа 80% досок могут использоваться повторно.
На плоской поверхности под плиту можно просто и быстро собрать арматурный каркас.
Ширина заборной ленты кажется избыточной, — обычно она составляет около 1 м, что близко по параметрам к некоторым видам ЖБИ заводского изготовления. Если найти применение избыточной площади плиты с внутренней или внешней стороны забора, — то она может стать отличной альтернативой иным видам оснований под забор с кирпичными столбами.

Монолитная плита устраивается только на выровненной, хорошо спланированной поверхности почвы. Подсыпка под плиту из песка создаётся толщиной не менее 30 см. При наличии уклона песок может быть вымыт из под фундамента, что может привести к его ослаблению, просадке, разрушению.

Как выполнить расчеты

Как уже было сказано выше, сначала необходимо определиться с материалом, из которого выбудете возводить ограждение и только потом приступать к расчетам относительно основания под него. Учтите, что нужна не только глубина ленточного фундамента под забор, но и ширина этого основания. Расчеты произвести несложно.

Так, для ограждений, общий вес которых не слишком тяжел, достаточно заложить фундамент на глубину 50-60 см. Можно сказать, что эти данные являются фиксированными для не тяжелых построек.

А вот глубина фундамента под кирпичный забор рассчитывается с учетом нескольких показателей. Основным значением является величина, на которую промерзает почва зимой. Для массивных конструкций глубина иметь величину ниже этого уровня на 40 см. Сам показатель промерзания почвы определяется климатической зоной и составом самого грунта на участке.

При возведении основы под забор понадобиться величина площади всего фундамента. Этот показатель нужно рассчитать для того, чтобы в дальнейшем обеспечить забору максимальную устойчивость. В этом случае можно быть полностью уверенным в том, что ограждение не осядет и не подвергнется деформации на участках с сильно пучинистыми почвами. Расчеты проводят по специальной формуле.

k(n)*f/к(с)*r, где

k(n) – к-т надежности;

f – суммарное значение нагрузки на почву (на ее основание);

k(с) – к-т условий работы;

r – сопротивление почвы (грунта).

Общая площадь основы не должна быть меньше полученного по формуле значения. Большинство из необходимых параметров можно определить по таблицам в специализированной литературе.

2 этап – подготовка материала и инструмента

Для заливки монолитного ленточного фундамента необходимо подготовить:

цемент. Как правило, в работе используется популярная марка портландцемент М 400. Марка бетона определяется на основании удельного веса цемента в структуре раствора. Точные данные можно почерпнуть из стандарта ГОСТ 36 6633. В частном строительстве используется преимущественно бетон марки М 250 (для возведения легких построек) или М 350 (для строительства тяжелых домов);
песок и щебень. Нужны для формирования подушки под подошву фундамента. Толщина подсыпки 100-300 мм;
армирующий материал (арматура металлическая или композитная). Известны случаи, когда фундамент под дом заливался без использования арматуры. Это допустимо на твердых грунтах. В других случаях, следует учитывать, что ленточный монолитный фундамент испытывает влияние продольных и поперечных нагрузок. Снизить силу их действия может арматура, которая принимает на себя часть нагрузки и защищает бетон от разрушения.

Использование арматуры предполагает выполнение предварительного расчета. В частности, сечение арматуры для продольных и поперечных рядов, качество поверхности металла (гладкий или ребристый), площадь сечения фундамента (для определения числа рядов).

Рекомендации по расчету приведены в таблице:

обрезки полимерной трубы для водопровода. Труба нужна для формирования отверстий под будущие подземные коммуникации. Длина заготовки равна ширине фундамента;
материал для опалубки (строганная доска толщиной 20 мм, фанера, ОСБ плита и т.п.);
проволока для вязания. При формировании армировочного пояса не используется жесткое крепление, сварка. Вязка проволокой позволят металлу играть и снижает внутреннее напряжение, поскольку металл работает на растяжение, а бетон на сжатие. Чтобы избежать разрушения используют проволоку. Можно заменить ее пластиковыми хомутами, но это, во-первых, дороже, во-вторых, менее надежно, т.к. часть точек крепления разрушается при подаче бетона;
крепеж для монтажа опалубки;
вода.

Точное количество требуемого материала можно рассчитать с помощью онлайн калькуляторов. Некоторые из них позволяют сделать расчет ориентировочной стоимости ленточного монолитного фундамента.

В процессе работы понадобится: лопата, ведра, рулетка, уровень (строительный и водяной), бечевка для разметки, колышки, ножовка по дереву, металлу, болгарка, трамбовка (или вибротрамбовочная машина), бетономешалка.

Выбор материала для устройства цоколя под газобетон

К прочности и долговечности цоколя предъявляются повышенные требования, поэтому выбирать материал для его возведения необходимо ответственно. Необходимую прочность конструкции обеспечат описанные ниже стройматериалы.

Полнотелый керамический кирпич

Строительный кирпич с маркой прочности М150-М250 – оптимальный вариант для возведения цоколя под газобетон. Керамические изделия обладают низкой гигроскопичностью (8-10%), высокой плотностью (1700-1900 кг/м3), выдерживают нагрузку 150-250 кг на кв. см поверхности.

Клинкерный кирпич обладает еще более привлекательными характеристиками (водопоглощение 1-6%, морозостойкость до 300 циклов, прочность до М500). Благодаря стандартным размерам кирпича можно легко рассчитать ширину кладки и необходимое количество материала.

Плюсы красного кирпича:

стойкость к воздействию влаги;
высокая несущая способность;
морозостойкость 50-100 циклов замерзания и оттаивания у керамических изделий;
динамично противостоит деформационным нагрузкам при усадке;
привлекательный внешний вид, в случае использования клинкера.

Фото 3. Керамический кирпич М200

Применение кирпича имеет несколько минусов: небольшие размеры потребуют большего времени на кладку, рядовые изделия нуждаются в отделке, возникают дополнительные финансовые расходы.

Монолитный бетон

Использование товарного бетона – популярный способ устройства цоколя. Этот вариант имеет весомые преимущества:

1. По показателям прочности и устойчивости к перепадам температур монолитная конструкция с армированием превосходит остальные варианты.
2. В железобетонном фундаменте монолитный цоколь будет его неотъемлемой частью.
3. Непосредственно заливка бетонной конструкции выполняется в короткие сроки.

Любой вариант имеет свои минусы. В этом случае потребуются значительные расходы на бетон, арматуру и последующее утепление холодного материала. Существенный недостаток конструкции – необходимость установки опалубки и продолжительный период ожидания, пока бетон наберет прочность (до 28 дней).

Фото 4. Цоколь из монолитного бетона

Застройщики часто прибегают к устройству комбинированного цоколя. Сооружение нижней части из монолитного бетона, а верхней – из полнотелого керамического кирпича позволяет оптимизировать затраты без потери прочности.

Газобетонные блоки

Ячеистый бетон, несмотря на высокое водопоглощение, тоже применяется при строительстве цоколя. Кладка конструкции ведется на клеевую смесь. Защиту стен от намокания обеспечивает обработка гидроизоляционным составом. Это может быть проникающая пропитка или битумная мастика, нанесенная на поверхность блоков с внутренней и наружной стороны. Оптимальный вариант – покрытие конструкции рулонной гидроизоляцией на основе битума.

Фото 5. Цоколь из газобетонных блоков

Как выбрать кирпич для ленточного фундамента

Кирпич — основной материал для ленточно-кирпичного фундамента. От его правильности выбора будет зависеть надежность и долговечность как самого основания, так и дома или иного сооружения в целом.

Какой кирпич для фундамента использовать нельзя?

Устройство фундамента из любого (!) силикатного и пустотелого кирпича недопустимо. Не смотрю на то, какой бы хорошей не была ваша гидроизоляция, из этих видов кирпича фундамент создавать нельзя.

рис.2 Силикатный кирпич Рис.3 Пустотелый красный кирпич

Какой кирпич лучше для фундамента?

Для кладки подземной части фундамента выбирают полнотелый керамический кирпич красного цвета, качественно обожженный. Он менее других подвержен воздействию влаги и характеризуется высокой устойчивостью к сжатию.

рис.4 Полнотелый керамический кирпич

Надземная часть фундамента, цоколь и верхние перекрытия могут быть выложены из силикатного кирпича белого цвета. Использовать такой кирпич для надземного основания можно только на сухом почвенном слое с низким залеганием грунтовых вод.

Марка кирпича для фундамента

Решающую роль играет правильный выбор марки материала. Необходимо учесть два основных параметра — М (нагрузка на 1кв.см) и F (морозостойкость — число циклов заморозки-разморозки). Для устройства фундамента используют кирпич марок М-150, М-175, М-200, М-250 и М-300 с морозостойкостью F 35-100. Важен также показатель водопоглощения. Для подземной кладки его величина находится в диапазоне 6-16%

Размеры кирпича

Для возведения ленточно-кирпичного фундамента можно использовать стандартный кирпич следующих размеров:

одинарный обычный (250 х 120 х 65 мм);
утолщенный (250 х 120 х 88 мм);
модульный (288 x 138 x 65 мм);
модульный утолщенный (288 x 138 x 88 мм).

Кирпич для фундамента: цена вопроса

На сегодняшний день цены на различные марки полнотелого керамического кирпича варьируются в пределах от 8 до 20 рублей за штуку (на 2013 год). Окончательная цифра зависит не только от характеристик самого материала, но и от размера закупаемой партии. Чем она больше, тем цена меньше. Некоторые торговые точки предлагают также доставку автомобилем с краном манипулятором — бесплатную или платную. В этом случае разгрузка ускоряется, но придется оставить залоговую стоимость поддонов. (На поддоне может размещаться от 200 до 450 штук кирпича).

Расчет количества кирпича

Необходимое для возведения фундамента количество кирпича определяется, исходя из объема основания. Объем рассчитывается с учетом конфигурации и ширины ленты, глубины закладки и веса будущего строения. Например, на один кубометр кладки из кирпича, описанного в нашем примере, потребуется 513 кирпичей. Но нельзя забывать про раствор, который обычно занимает порядка 0,25м3 от всей кладки. От сюда получаем, что кирпича в 1м3 кладки будет около 400 шт. Чтобы рассчитать общее количество материала, нужно умножить полученный объем на число кирпичей в 1м³ кладки.

Утеплитель и гидроизоляция для фундамента

При возведении кирпичного основания дома или иной постройки кладку необходимо защитить от воздействия влаги и промерзания. Для этой цели применяются гидро- и теплоизоляционные материалы на основе экструдированного пенополистирола (плиточные), из геотекстиля (рулонные), на основе цемента (обмазочные) или из битума (напыляемые).

рис.5 Напыляемая гидроизоляция рис.6 Рулонная гидроизоляция

Арматура и кладочная сетка

Усиление кирпичного фундамента производится непосредственно в процессе кладочных работ с помощью продольной и/или поперечной арматуры. В продольном направлении кладку армируют стержнями рифленой стальной арматуры (диаметр 6-8мм), в поперечном роль арматуры выполняет стальная проволочная сетка (диаметр проволоки 4-6мм).

Рис.7 Арматура Рис.8 Кладочная сетка

Цементный раствор

Для кладки подземной части ленточно-кирпичного фундамента применяют цементно-песчаный раствор высокой крепости, а для надземной части допустимо применение раствора на основе цементно-известковой смеси с аналогичным соотношением цемента и прочих материалов в пропорции 1:3.

Рис.9 Готовим цементный раствор

При строительстве на участке с высоком залеганием грунтовых вод раствор должен содержать гидроизолирующие добавки. Рецептура раствора в целом зависит от типа почвы.

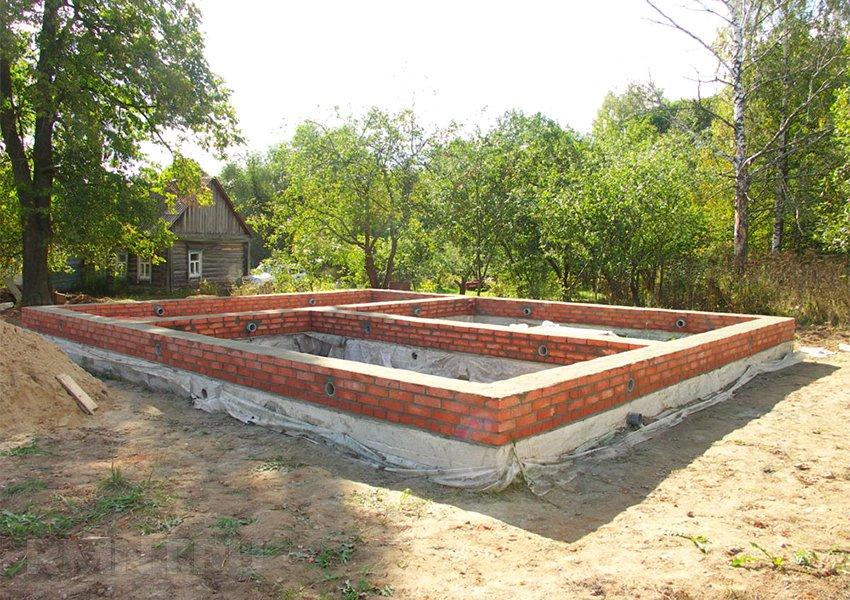

Возведение ленточного кирпичного фундамента своими руками
