Выбор и размеры фундамента под дом из пеноблока

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

• Заглубленный;
• Мелкозаглубленный:
• Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

• Глубина залегания грунтовых вод;
• Характер грунта – глинистый, болотистый, песчаный или иной;
• Глубина промерзания почвы;
• Вес здания;
• Наличие подвала;
• Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП 22.13330.2011, СНиП 23-01-99. Характеристики определяют по сводным таблицам.

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Тип грунта	Промерзание, в зависимости от средней температуры внутри здания, м
0°С	10°С	20°С
Песчаный	1,3	1,01	0,82
Супесь	1,21	0,94	0,67
Глинистый	1	0,78	0,56

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

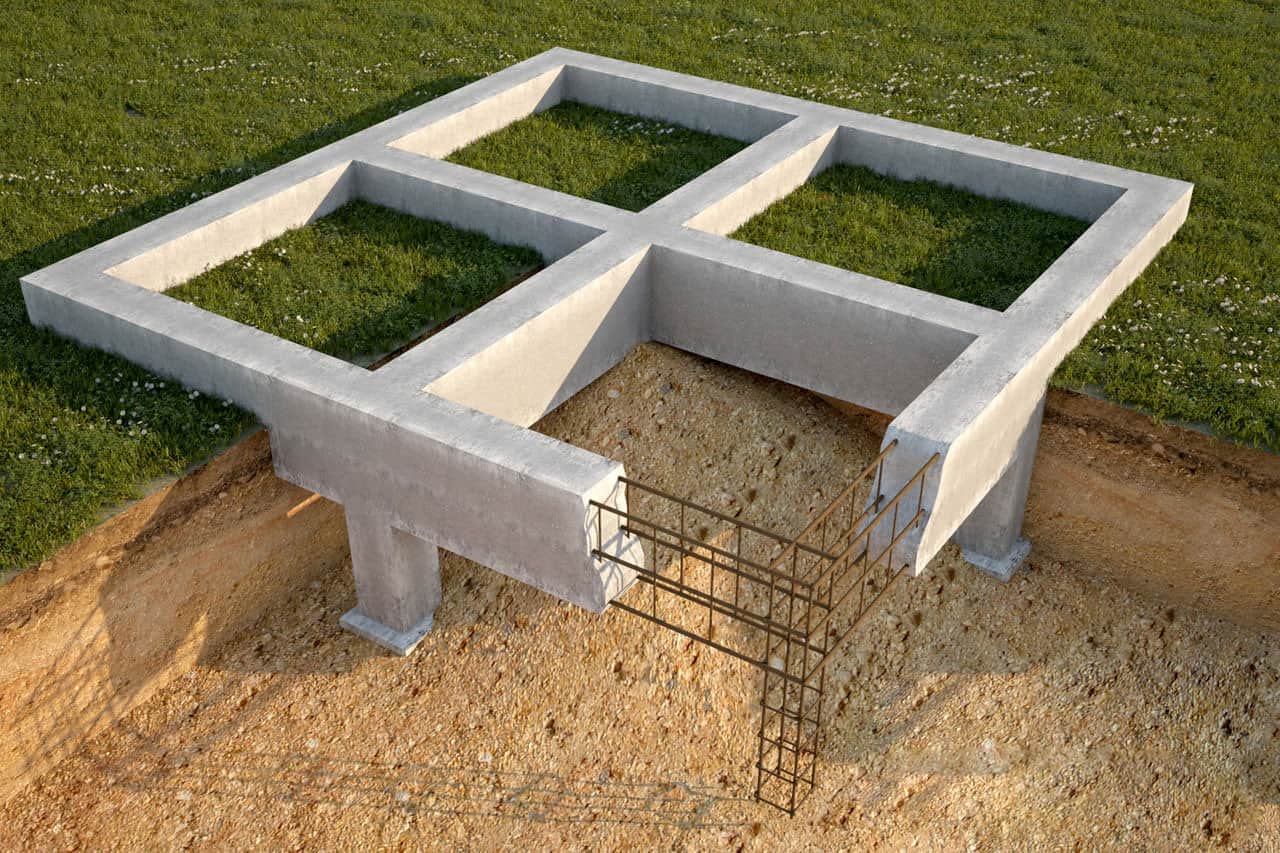

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

Выбор типа фундамента

При строительстве фундамента на глинистой почве, независимо от выбранного типа, необходимо выполнять главное правило: ширина подошвы должна быть больше верхней части конструкции на 25 и более процентов (различные виды фундамента для частного дома). В обязательном порядке обустраивается подушка из песка и гравия (или щебня).

Ответить на вопрос: какой фундамент лучше на глинистой почве — однозначно нельзя

При выборе типа конструкции необходимо принимать во внимание несколько моментов: стоимость, характеристики грунта и глубина залегания грунтовых вод. При определенных обстоятельствах он может быть ленточным, плитным или свайным

Ленточный фундамент

Ленточный фундамент на глине подойдет для тяжелых построек и легких деревянных строений (для ленточного фундамента своими руками — пошаговая инструкция).

Но если в первом случае обустраивается заглубленная конструкция, подошва которой находится ниже границы промерзания, то во втором предпочтение следует отдать мелкозаглубленному фундаменту: на глинистой почве легкая надземная часть не сможет стать противовесом силам пучения.

Монолитная лента применяется только в том случае, если грунтовые воды находятся ниже линии промерзания грунта. На суглинистых почвах фундамент такого типа можно строить, если геологоразведка подтвердила равномерность залегания пластов по всей строительной площадке.

Только в таком случае неравномерные деформации при пучении грунта не будут угрожать конструкции.

Схема ленточного фундамента на глине.

Плитный фундамент

Плитные фундаменты на глине являются наиболее надежными, но и самыми дорогими (о плюсах и минусах плитного фундамента). Поэтому практикуют их только в случае строительства роскошных особняков.

Другое название такого типа фундамента на глинистой почве – плавающий. При любых подвижках грунта плита движется вместе с ним, сохраняя равномерность нагрузки.

Плита заливается практически на поверхности земли. Но практикуют и заглубленные плиты – в домах с подвалами. В этом случае стены подземной части дома, и плита составляют единую монолитную конструкцию.

Если вам надо построить фундамент на суглинке, лучшего решения, чем монолитная плита, не найти (как сделать плитный фундамент своими руками — пошаговая инструкция). Поскольку подошва такого основания имеет максимальную площадь, даже расчетного сопротивления грунта в 1 кг/см2 достаточно для обеспечения устойчивости строения.

Схема плитного фундамента.

Свайные фундаменты

При помощи свай сооружается фундамент на супесях и прочих видах глинистых грунтов. Под здания большой площади устраиваются свайные поля: под стены опоры устанавливаются в виде рядов, а под колонны – кустами.

При выборе типа фундамента на глинистой почве с высоким уровнем грунтовых вод наиболее правильным решением является строительство дома именно на сваях (что такое обвязка свайно — винтового фундамента). При этом необходимо придерживаться основного правила – опора должна выполняться с уширением книзу.

Хорошо зарекомендовали себя винтовые сваи – конструкции, снабженные винтовыми лопастями в нижней их части (как сделать свайно — винтовой фундамент своими руками). При вкручивании винта сохраняется плотность грунта вокруг опоры – лопасти почву не взрыхляют, а подрезают отдельные пласты. Расчетная глубина установки винта находится ниже водоносного слоя и точки промерзания.

Процесс создания фундамента

Коль уж мы делали расчёт на примере плитного фундамента, его же возьмём и за основу рассказа о процессе формирования. Приступать к нему можно только на основе проекта – даже если он – собственное творение. Необходимо сделать чертёж в масштабе 1:100, в котором будут отражены:

• размеры плиты в плане;
• глубина заложения подошвы и подстилающих слоёв относительно планировочной отметки 0,000;
• глубина и контуры котлована в плане (если он есть);
• отметка верха плиты;
• места ввода коммуникаций.

Начинаются работы с подготовки участка под строительство – удаления растительности, вертикальной планировки и разметки на местности сначала контуров котлована, потом самого фундамента. За ориентир, к которому следует привязываться, можно взять любое существующее строение или межевой забор.

Устройство насыпного слоя под плиту

Пирог простейшей незаглублённой плиты состоит из:

1. Слоя геотекстиля. Он отделяет насыпной грунт от материкового, не позволяя подушке заиливаться и расползаться.
2. Слоя утрамбованного песка или песчано-щебёночной смеси. Замещает удалённый пучинистый грунт, выравнивает дно котлована.
3. Мембраны из профилированного полиэтилена высокой плотности. Компенсирует неровности подушки, задерживает влагу в заливаемом бетоне, не давая ей впитываться в грунт.
4. Самой плиты, формируемой по щитовой опалубке.

Армируется плита сетчатыми картами или отдельными стержнями стальной арматуры А400 диаметром 12 мм или композитной, диаметром 8-10 мм. Размеры ячеек сетки 200*200 мм. Плоские каркасы или подставки-лягушки, за счёт которых задаётся расстояние между двумя уровнями армирования, изготавливаются из арматуры А240 диаметром 8 мм.

Бетон для заливки используется не ниже класса прочности В20. Чтобы изготовить такой на объекте из цемента М400, на 1 его часть нужно взять 2,1 части песка и 3,9 частей щебня. Из цемента М500 пропорции Ц:П:Щ составят 1:2,6:4,5. Водоцементное соотношение бетона данного класса составляет 0,63 и 0,71 соответственно.

Отмерять все ингредиенты удобнее всего 10-литровым ведром. Сколько и чего класть, нужно ориентироваться по объёму бетономешалки. Если она 40-литровая, заливаете пару вёдер воды и запускаете мотор. Когда стенки омоются, добавляете половину щебня, затем весь цемент, комки которого благодаря камешкам быстро разобьются. Теперь в полном объёме добавляется песок, после чего можно заложить остаток щебня и добавить оставшуюся воду. Перемешивание длится не более 2,5 минут, после чего можно приступать к заполнению опалубки.

Так как плита имеет небольшую толщину, заливать её можно сразу по всей высоте. А вот по всей площади сразу распыляться не нужно. Бетонирование производится захватками: сначала один участок, затем соседний и далее последовательно. Пока заливается второй квадрат, в первом бетон уплотняется, для чего может использоваться глубинный вибратор, виброрейка или изготовленный из арматурины Т-образный штык.

Виды фундамента

Основные виды фундамента:

Столбчатый фундамент

Столбчатый фундамент – экономный в плане затрачивания денежных средств. В основном применяют для строительства деревянных домов. Есть свои преимущества и недостатки.

Ленточный фундамент

В строительной терминологии его еще принято называть монолитный или сборный. Относят к категории средней экономичности, поэтому самый популярный вариант.

Рекомендуется для слабых грунтов. Идеально подойдет, если будет строиться двухэтажный дом.

Свайный или винтовой фундамент

Свайный или винтовой фундамент – дорогостоящий вариант, так как для качественных работ требуется сваебойное оборудование.

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

• мелкозаглубленный ленточный (МЗЛ);
• плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
• винтовой;
• свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

• тип грунта;
• точку промерзания грунта (ТПГ);
• уровень грунтовых вод (УГВ).

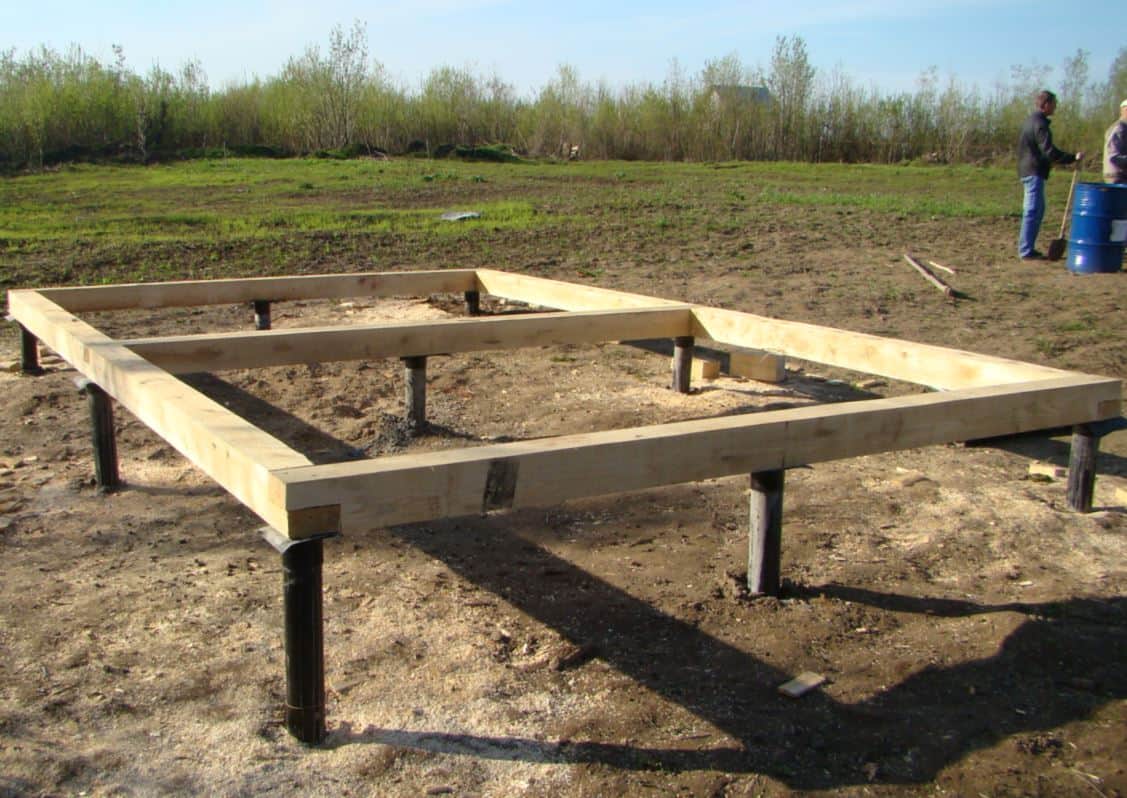

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

1. Отсутствие трудозатратных и длительных по времени земляных работ.
2. Скорость монтажа.
3. Возможность монтажа при высоком УГВ.
4. Проветриваемость нижнего перекрытия.
5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

• узкие и длинные ЖБИ блоки;
• металлические или асбестоцементные трубы с залитым в них бетоном;
• столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

• если в строении будет находиться грузовая техника;
• если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Технология строительства из пеноблока

Фундамент

Для начала стоит отметить, что легкость пенобетонных стен снижает затраты на устройство фундамента, он гораздо менее мощный, чем для кирпичного дома. Для пенобетонного дома рекомендуется возведение монолитного ленточного фундамента, по верху которого уложен слой гидроизоляции, причем по ширине она должна немного превышать толщину камней.

Кладка первого ряда пеноблока

При кладке первого ряда пенобетона всегда используется обычный строительный раствор, чтобы была возможность компенсировать практически неизбежные неровности фундамента. Начинается кладка с того угла, который по замерам выше всех. Между угловыми блоками каждой стены натягивается шнур-причалка и далее по нему производится заполнение первого ряда. При этом горизонтальность кладки тщательно проверяется строительным уровнем. При возникновении неровностей кладки, их устраняют, используя рубанок или шлифовальную доску, пыль удаляется щеткой. Кроме того, с помощью нивелира в обязательном порядке нужно проверить высоту углов дома, разница замеров не должна быть более 30 мм.

Кладка вышележащих рядов пеноблока

Второй и все вышележащие ряды укладываются на клей для пенобетона. После приготовления клеевую смесь нужно выдержать не менее 10 минут, а затем еще раз активно перемешать. Клей нужно наносить на пеноблоки зубчатым шпателем сначала на стыковой шов между блоками, а затем — на горизонтальный. Толщина слоя клея может составлять 2 -3 мм. Укладка блоков производится с максимально возможной точностью сразу после нанесения клея. Положение по горизонтали уложенных камней нужно постоянно контролировать. При обнаружении отклонений производится рихтовка резиновым молотком.

Начиная со второго ряда, кладка пеноблоков осуществляется с перевязкой —  стыковые швы в соседних рядах должны иметь разбежку не менее 10 см. При возникновении неровностей кладки, их следует сразу затереть теркой.

Армирование пенобетонных стен

Армирование необходимо для снижения вероятности растрескивания кладки в период усадки дома. Армирование проводится через каждые 4 ряда кладки, начиная с первого. Для этого используется арматурный пруток диаметром 8 и более мм. Углы дома армируются плавно закругленным прутом.

Технология армирования такова: металлическая арматура укладывается по периметру кладки в предварительно вырезанные штробы (пазы) размером 40*40 мм. Отметим, что расстояние от внешнего края блоков до паза должно быть не менее 60 мм. Штробы очищаются от пыли, наполняются клеем и в них укалдывается арматура.

Над дверными и оконными проемами с внешней и внутренней стороны кладки также устанавливают металлические уголки размером в среднем 50-100 мм (но чем шире проем, тем больше должен быть уголок, длина уголка должна превышать ширину проема на 600 мм и более). Монтаж уголка производится вровень с вертикальной поверхностью стены. Перед установкой в стене заранее вырезается паз по размеру уголка и смазывается клеем.

Дополнительная информация

• Если при кладке стены возникла необходимость в укладке блока нестандартного размера, то следует обрезать лишнюю часть ножовкой для пенобетона с самыми крупными зубьями;
• Пенобетоннные блоки очень легко сверлятся, поэтому ввернуть в него небольшой шуруп не оставит труда. Крупные же шурупы, несущие значительную нагрузку, нужно вворачивать в дюбеля-саморезы, предназначенные для пенобетона.
• Гнезда для электророзеток и выключателей несложно высверлить дрелью с насадкой соответствующего диаметра, штробы под электрическую разводку выполняются штроборезом.

Отделка фасада

Технология строительства дома из пеноблоков требует обязательной наружной отделки фасадов здания. Воздействие на поверхность пенобетона атмосферы вызывает его потемнение, поэтому здание выглядит не слишком привлекательно. Отделку можно выполнить несколькими способами:

• навесная облицовка из сайдинга или декоративных панелей с устройством воздушного зазора между нею и стеной;
• облицовка отделочным кирпичом или камнем с устройством вентилируемого зазора;
• оштукатуривание фасада с применением специальных смесей для пенобетона;
• окраска паропроницаемыми силиконовыми красителями с предварительной качественной затиркой швов между блоками.

Наиболее часто используется первый метод облицовки ввиду его простоты и доступности.

В следующем ролике вы наглядно сможете посмотреть, что из себя представляет технология строительства из пеноблоков:

Виды фундаментов под здания из пеноблоков

Пенобетон – легкий материал, он имеет малый вес, поэтому сооружаемый дом не будет давать сильных нагрузок на основание, что значительно упрощает его выбор. Но если дом даст усадку, то на пенобетонных стенах может пойти трещина. Поэтому, чтобы исключить это явление следует основательно подойти к выбору фундамента. А для этого вначале рассмотрим его разновидности, чтобы стало понятно из чего надо выбирать. Итак, он бывает следующих видов:

• ленточный;
• из плит;
• столбчатый;
• свайный.

Особенности ленточного типа

Ширина должна минимум на 10 см быть шире стены предполагаемого дома. Цоколь фундамента не стоит делать очень высоким, достаточно остановиться на 40 см. Сверху него обязательно необходимо проложить армированные прутья, желательно в два слоя, между собой их следует перевязать проволокой или наложить металлические хомуты. В углах здания их переплетение желательно усилить.

Такой вид требует больших материальных вложений и трудозатрат. Поэтому его возведение оправдано, если в проекте на дом строение будет двухэтажным или в нем предусмотрено подвальное помещение.

Если такое основание закладывают не более чем на 60 см, то на его дно обязательно надо уложить подушку из песка и мелкого щебня. В остальном все делать так же, как и в описанном выше варианте.

Плитный

Состоит из плотно расположенных плит перекрытий. Сверху них надо уложить гидроизоляцию, но на него нельзя сразу укладывать пеноблоки. На поверхность плит вначале следует установить ряд бетонных блоков. Затем уложить еще один слой гидроизоляции, а после этого начинать класть пенобетон.

Данный фундамент можно делать монолитным. Для этого надо заказать несколько машин – бетономешалок с готовым раствором и залить цельное основание.Он отлично подходит для одноэтажных строений.

Плитный фундамент отлично подойдет для одноэтажных построек

Столбчатый вид

Его закладывают на участках с глинистой почвой, если она промерзает на глубину не более двух метров. В выкопанные ямы устанавливают готовые столбы. Или выбирается вариант, когда их заливают по месту, а в середину каждого из них устанавливают арматурный каркас. Между столбцами соблюдается расстояние не больше двух метров и не меньше метра. Их обязательно устанавливают по периметру всех предполагаемых стен, в углах и в тех местах, где ожидаются большие нагрузки.

Затем делается опалубка и в нее заливается балка из бетона с армированным каркасом, который перед заливкой цементного раствора крепится к арматуре на столбах стальной проволокой. Такое основание отлично подходит под компактные одноэтажные здания. Например, гаражи или хозяйственные постройки.

Столбчатый фундамент для глинистой местности

Фундамент из свай

Применяется для домов из пеноблоков редко, только в тех случаях, если их требуется строить на неустойчивых и слабых грунтах.

Определить подходящее основание можно отталкиваясь от проекта будущего дома, анализов грунта, расчета нагрузки и своих финансовых возможностей. Правильно выбранный фундамент станет надежным основанием, которое будет удерживать весь дом.

Фундамент на винтовых сваях для местностей с неустойчивым грунтом

Виды фундаментов, применяемых при возведении гаражей

Для строительства, в зависимости от условий, выбирают один из следующих видов основания:

Выбор фундамента под гараж из пеноблоков делают в зависимости от таких факторов как:

• вес всех строительных материалов, автомобиля и стеллажей.
• наличие погреба и смотровой ямы;
• характеристики и тип грунта;
• расположение верхнего уровня грунтовых вод;
• глубина промерзания почвы.

Поскольку проектирование фундаментов является сложной инженерной задачей, то изыскания, расчет конструкции, черчение и подбор материалов лучше всего поручить квалифицированному специалисту.

Определение типа грунта. Схема ленточного фундамента.

Глубина фундамента мелкого заложения не превышает 700 мм и должна находиться как минимум на 500 мм выше уровня залегания грунтовых вод. При глубоком заложении, низ конструкции всегда должен быть ниже точки промерзания. Ширина ленты не может быть менее 250 мм.

Фундамент ленточного типа может быть построен из монолитного железобетона, бетонных блоков, бутового камня или полнотелого красного кирпича. Монолитное основание отличается повышенной прочностью. Процесс его монтажа состоит из следующих этапов:

1. инженерный расчет конструкции и составление чертежа;
2. выполнение разметки с помощью деревянных колышков и шнура;
3. выемка грунта на глубину заложения фундамента;
4. устройство подстилающей подушки из песка и щебня;
5. установка опалубки;
6. сборка армирующего каркаса;
7. заливка бетона;
8. снятие опалубки и устройство гидроизоляции;
9. обратная засыпка нерудными материалами.

Для того, чтобы защитить фундамент от грунтовых, дождевых и талых вод, по периметру гаража устраивается бетонная или асфальтовая отмостка. Перед воротами делается прочное дорожное покрытие для выезда. Для уменьшения морозного пучения, отмотку нужно утеплить и гидроизолировать.

Монолитная плита

Плитный фундамент для будущего гаража из газобетонных блоков представляет собой сплошной плоский железобетонный монолит с продольным проемом под смотровую яму. Минимальная толщина плиты — 200 мм. Построить такой фундамент можно только на ровном горизонтальном участке, при этом нижняя поверхность плиты должна быть изолирована от воздействия влаги и утеплена минераловатными матами толщиной 50 мм.

Такие конструкции целесообразны на пучинистых грунтах, поднимающихся при наступлении холодов и опускающихся в теплое время года. Это глины, суглинки, торфяники и некоторые другие, способные усиленно поглощать и удерживать влагу, типы почвы.

Для армирования бетона необходимо наличие не менее двух сеток, края которых должны быть связаны с арматурой смотровой ямы. Устройство отмостки при таком фундаменте не является обязательным.

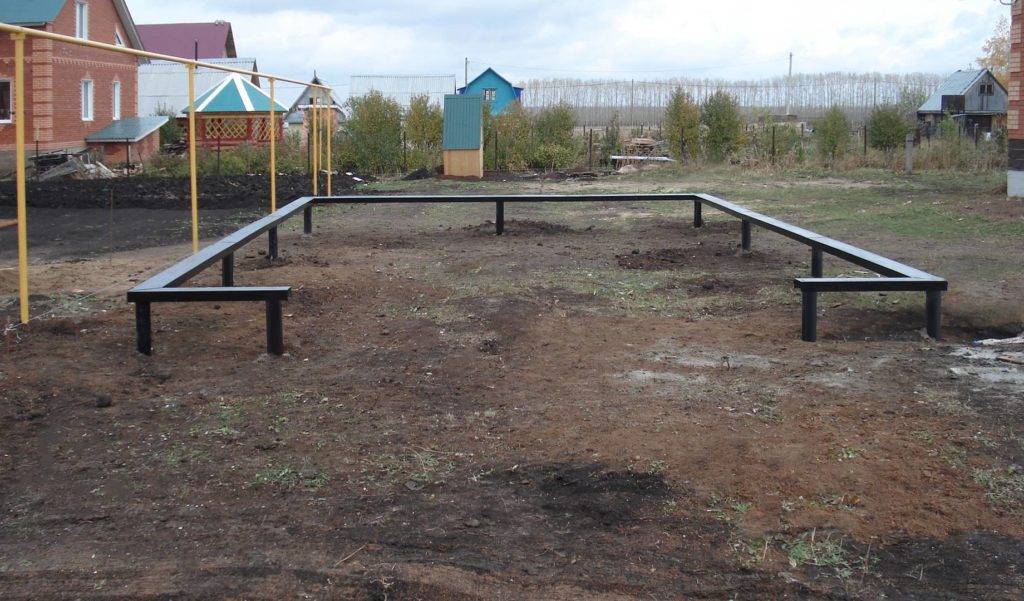

Свайные основания

Фундаменты этого типа монтируют на слабых и подвижных грунтах, а так же при наличии существенных перепадов высот на участке застройки. Для гаражей применяют винтовые металлические сваи, которые можно закручивать вручную или при помощи механизма.

Максимальная глубина погружения может достигать 6 метров, вплоть до твердых слоев грунта. После ввинчивания свай, их оголовки срезаются на одном горизонте выше уровня земли и завариваются металлическими пластинами.

Расстояние между сваями — не более 2-х метров. Опоры должны быть расположены не менее чем в три ряда по наибольшей длине строения. Сваи ввинчиваются строго вертикально, в предварительно выкопанном приямке глубиной до полуметра.

Для создания возможности кладки блоков, все сваи связываются между собой железобетонным или стальным ростверком, а пол делают из заводской или монолитной железобетонной плиты. Отмостка для такой конструкции не требуется. Перед вкручиванием металлических свай их необходимо обработать гидроизоляционным материалом.

Столбчатый фундамент

Основание столбчатого типа конструктивно напоминает свайный фундамент, но глубина заложения опорных столбов не достигает глубины промерзания, а поперечное сечение больше, чем у свай. Расстояние между столбами не может быть более 2-х метров с обязательным наличием их на всех углах.

Конструкция опор состоит из песчаной подушки, широкой бетонной подошвы и вертикально расположенного столба, который поднимается на высоту выше уровня земли. Все столбы связаны между собой ростверком, при этом обязательно наличие поперечных перемычек, которые будут дополнительно поддерживать плиту пола.

Материалом для изготовления столбов может служить железобетон, бутовый камень или полнотелый глиняный кирпич. После кладки столба, его поверхность должна быть обработана битумом. Ростверк представляет собой монолитную железобетонную балку.
