Расчёты при строительстве фундамента бани своими руками
Не стоит спешить и сразу же интересоваться как построить фундамент под баню. Каждый из нас хочет, чтобы это здание долго простояло и не требовало капитального ремонта или, вообще, сноса. Чтобы этого не случилось, необходимо провести соответствующий расчеты, которые позволят внести корректировки в будущее строительство. Главные и наиболее животрепещущие вопросы связаны с типом и особенностями грунта.
Глубина промерзания земли будет свидетельствовать об уровне, на котором будет располагаться основание фундамента. Для определения этого показателя можно поговорить с соседями, которые уже сталкивались с такой проблемой, или изучить карту с нормативными показателями глубин промерзания.
Тип земли и ее состояние — это многокомпонентный показатель, определить который можно по косвенным признакам. Наблюдение нужно производить весной, когда только сошел снег. Если на асфальтированных дорогах вблизи вашего участка имеются трещины и прочие деформации, то можно делать вывод и высоком положении грунтовых вод или неоднородности грунта.
О наличии грунтовых вод можно судить по близкому расположению каких-либо водоемов или низкой местности. В этом случае необходимо оградить фундамент от воды. Можно соорудить дренажную систему, что является надежным решением, или проложить хорошую гидроизоляцию. Если этого не сделать, то вода проникнет в бетон, замерзнет и разорвет его
Разрушений не избежать.
Тип почвы также оказывает немаловажное влияние на характеристики будущего фундамента. Глинистые почвы требуют сооружения дренажа
В случае с песчаным мелкозернистым грунтом необходимо учитывать наличие плавунов. ной плавучестью (плавуны) и относятся к пучинистым грунтам. А вот песчаный грунт с крупной и мелкой зернистостью является отличным вариантом, чтобы строить фундамент для бани своими руками, глубина залегания основания конструкции в этом случае может не корректироваться в большую сторону. Еще лучше для строительства подходят скальные почвы, на которые не действует отрицательная температура, вода и движения почвы.
Определение уровня расположения основы фундамента зависит от типа почвы. Для почв, которые являются непучинистыми этот показатель составляет 50 см. На глубину промерзания в этом случае можно не обращать внимания. Чего не скажешь о пучинистых грунтах, где глубина промерзания является основным показателем.
Параметры будущей бани также обязательно нужно учитывать. При большом весе и внушительных габаритах бани фундамент должен быть очень прочным. Для легкого здания в один этаж можно делать более простую основу.
Даже после сбора данных и проведения расчетов рано узнавать как строить фундамент бани, поскольку необходимо определиться с материалом, который будет для него использоваться.
Монолитное основание для бани
Рассматривая вопрос о том, как залить фундамент под баню, стоит отметить, что в монолитном исполнении могут быть возведены фундаментные основания двух типов: ленточный и монолитная плита. Именно об этих конструкциях пойдет речь в этой статье.
Монолитная плита своими руками
- Плитный фундамент чаще всего устраивают в районах с проблемными грунтами.
- В районе застройки наблюдается высокий уровень грунтовых вод.
- Значительное промерзание грунта.
- Геология участка представлена пылеватыми песками, глиной, торфяниками.
Баня на монолитной плите
Грунты со слабой несущей способностью, подверженные намоканию и промерзанию, в зимний период значительно расширяются, выталкивая на поверхность подземные опоры фундаментов. Весной почва стремительно оттаивает, неравномерно осаживаясь вместе с постройкой. В результате неравномерной осадки, само здание и отдельные конструкции, получают значительные повреждения (трещины на поверхности конструкций, сколы и глубокие разломы).
Лучшим выходом в таком случае является возведение под баню плитного фундамента из монолитного железобетона. Все здание располагается на плите, которая перемещаясь при воздействии сил морозного пучения, не вызывает разрушения и повреждения бани.
Технология возведения плитного основания бани
Все работы по устройству монолитной плиты под баню легко можно выполнить своими руками. Для начала следует тщательно подготовить участок застройки:
- Очистить его от растительности, мусора, старых стройматериалов.
- Засыпать все ямы на территории строительства фундаментной плиты.
- Своими руками сровнять бугры и насыпи, провести планировку участка. Если позволяет площадь участка, планировочные работы можно выполнить с помощью специализированной техники.
Земельные работы и опалубка
Затем можно приступать к рытью котлована под плиту. Размеры котлована предусматриваются шире габаритов бани в плане, чтобы построенная баня полностью умещалась на монолитном фундаменте (плита должна иметь запас с каждой стороны не менее 10 см).
Котлован под баню
На участке проводят разметку будущей опорной конструкции, с помощью колышков и строительного шнура отмечают периметр строящейся бани.
Рытьё котлована вполне можно выполнить своими руками, тем более, очень часто плитный фундамент заглубляется на незначительную глубину. Выкопать котлован необходимо аккуратно, следя за ровностью стенок и дна, своими руками всегда легко поправить огрехи и добиться идеально ровной поверхности.
По периметру котлована выставляется опалубка из деревянных щитов или фанеры.
На утрамбованное дно фундамента выкладывается слой песка, щебня и гидроизоляция. Песчано-щебеночную подушку следует тщательно утрамбовать, при необходимости поливая водой.
Армирование и бетонная заливка
Пространственный каркас для обеспечения жесткости плиты можно сделать своими руками из арматурной проволоки сечением 10 см. Конструкция сваривается с помощью сварочного аппарата – эти работы можно выполнить, только имея навыки сварщика и сам аппарат. Второй вариант, более доступный для выполнения своими руками – соединение арматурных прутков с помощью вязальной проволоки. Готовый каркас не должен касаться нижней подошвы основания фундаментной плиты, конструкцию приподнимают на отрезках металлического профиля и выравнивают.
Заливка опалубки бетоном должна производиться одновременно с двух противоположных сторон. Бетонную смесь утрамбовывают при помощи вибратора, верхнюю поверхность тщательно разравнивают. Посмотрите видео, как залить монолитную плиту.
Прочность плитное основание будет набирать 28 дней. За бетонной поверхностью потребуется осуществлять тщательный уход – ее брызгают водой несколько раз в день, укрывают полиэтиленовой пленкой от преждевременного высыхания.
Какой тип фундамента под баню выбрать?
Эксперты утверждают: оптимальным решением для укладки считается ленточная или столбчатая разновидность фундамента. Строительство такого фундамента для бани – залог отсутствия трещин в стенах и проблем со стяжкой пола в дальнейшем. Столбчатый фундамент упрощает строительство на территориях с перепадами высот и в местах, где существует высокая вероятность подтопления. Предпочтительно использовать легкие материалы (деревянный брус либо бревна), не оказывающие чрезмерного давления на основание.
Существуют и другие виды фундаментов бани:
- плитный. Данная разновидность имеет много общего с ленточным фундаментом, но в отличие от него, здесь присутствует строгое пространственное армирование по всей площади. Так, конструкция становится более жесткой, устойчивой к сейсмологическим изменениям, остается целой и недеформированной, несмотря на подобные процессы. Представляет собой монолитную железобетонную плиту, залитую бетоном;
- свайный фундамент применяется во время возведения тяжелых конструкций. Порой строительство является единственным возможным вариантом укладки основания на глубоких слабых грунтах, при наличии влажного песка в почве. Конструкция свайного фундамента подразумевает вбивание/вдавливание свай, связанных между собой по их верхним торцам с помощью ростверков.
Оптимальными разновидностями оснований под баню считаются столбчатые и ленточные конструкции
Особенности фундамента для банной печи
Под саму печь, которая будет находиться в бане, тоже потребуется основание. Оно должно не только выдержать вес конструкции, но также постоянное нагревание. Если печь в бане не будет весить более 250 кг, то ей основание не нужно, даже простейшего укрепления пола не потребуется.
Но если печь больше, ее вес достигает 750 кг или выше, значит, без дополнительной поддержки не обойтись, иначе пол просто просядет под тяжестью печки.
Здесь учитывается:
- Основание под печь делается одновременно с основой под баню, так как степень усадки у них может оказаться разной.
- Между фундаментами под саму баню и под печь должно быть пространство, хотя бы в 5 см. Оно заполняется песком, потом утрамбовывается.
- Так как у печи может быть неравномерное распределение веса, из-за чего проваливаться будет только одна сторона, трубу нужно делать ближе к центру.
- Фундамент в своих размерах должен соотноситься с размерами печи. Например, основание больше подошвы печи на 10 см с каждой стороны.
Фундамент для банной печи это обязательно отдельная от основной постройки конструкция
Помимо всего, самой печи тоже нужна гидроизоляция, поэтому на бетон обязательно кладут пару слоев рубероида, а в качестве клея применяют битумную мастику. Так конструкция дополнительно защищается.
Возведение печи — процесс непростой, требующий внимания, знания нюансов. Поэтому перед тем, как работать с баней, стоит подробно изучить, как построить своими руками основание под печь.

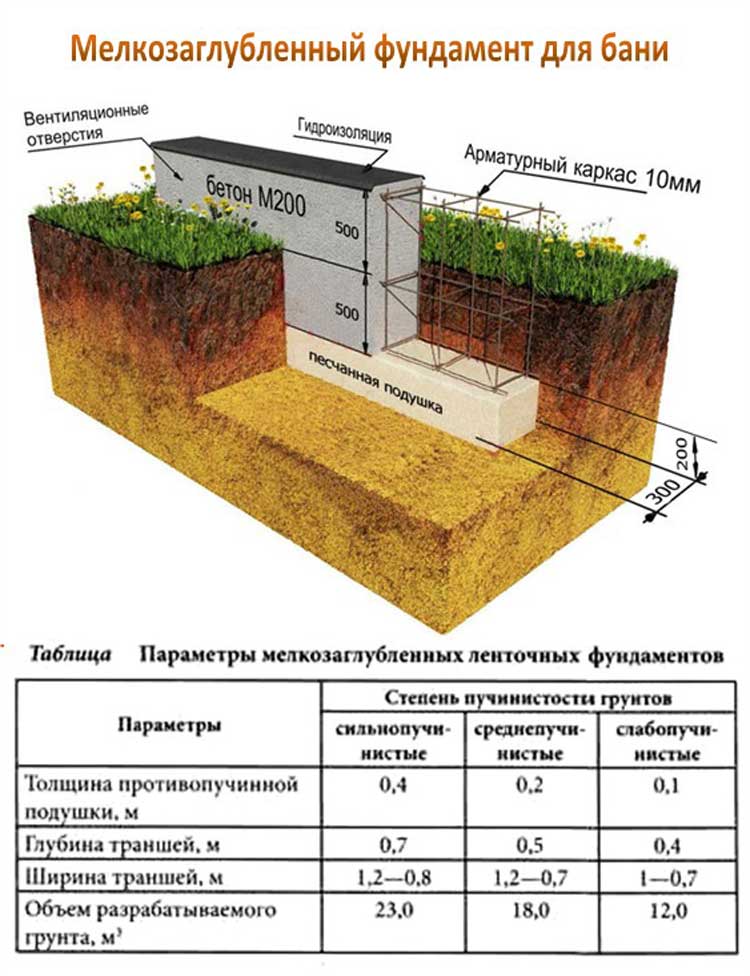

Мелкозаглубленный ленточный фундамент для бани: выбираем правильно
По глубине закладки ленточные фундаменты 4х6 делятся на два вида:
- мелкозаглубленные;
- глубокого заложения.
Выбор глубины ленточного фундамента зависит от промерзания грунта, на котором будет стоять баня. Если почва не проблемная – не плывет, не вспучивается, имеет ровную структуру, оптимальным будет мелкозаглубленный, т.к. баня – не тяжелая конструкция. Актуально, если основой строительства является брус.
Второй случай, при котором уместно строительство мелкозаглубленного ленточного фундамента 4х6 – массивная баня, но грунт состоит из мелкого и маловлажного песка. Рекомендуемая глубина составляет от 20 до 60 сантиметров. Дело в том, что под подушкой классического ленточного фундамента процессы пучения почвы будут оказывать сильное давление на всю конструкцию.
Еще одна причина, по которой баня ставится на неглубокую ленточную основу – это оправданность цены. Даже если здание с общим периметром 4х6 состоит из двух этажей, глубокий тип фундамента сделает общую постройку слишком дорогой. Общая экономия может достигать 80 процентов. Так же монтаж ленточного мелкозаглубленного фундамента вы можете посмотреть на этой странице.
Как поднять баню на древесные столбы
Если вы планируете построить небольшую парную из дерева, у вас вполне может возникнуть желание сделать основание из столбчатых элементов. Профессионалы не рекомендуют использовать подобные фундаменты. Все, кажется, логично: раз строение из дерева, то почему бы и основание не сделать из такого же материала? Но есть один нюанс: дерево, как известно, очень прихотливо. Хотя в деревнях есть парные, которые были установлены сотни лет назад на подобные столбы.
Буронабивной вид фундамента для бани.
Действительно, они до сих пор существуют. В европейских странах встречаются даже такие сооружения, возраст которых исчисляется тысячелетиями. Казалось бы, постройки давно уже должны были разрушиться и развалиться, а продолжают стоять и даже функционировать.
Такой пример был приведен для того, чтобы было понятно, что технологии, которыми пользовались наши предки, во многом утеряны. Возможно, раньше при установке зданий на столбы применялись определенные хитрости и особенности, без учета которых подобное строительство лишено всякого смысла. Лучше всего не подвергать строение риску.
Если хочется построить деревянную баню, то лучше всего подымайте ее на бетонный или каменный фундамент. Главное, чтобы несущая конструкция обеспечивала надежность стоящей на ней постройки.
Чем хорош столбчатый фундамент для бани? Ценой и простотой
Фундамент – это основа любого строения, будь то баня или любое другое здание. От качества фундамента всегда зависит и долговечность строения. Это относится к любому зданию, в том числе и к бане. Поэтому при начале строительства необходимо изучить, какие типы фундаментов для бань существуют, и для каких зданий они подходят. Фундаменты бывают разные – ленточные, столбчатые и свайные. Ленточный фундамент напоминает ленты, которые принимают на себя нагрузку всего здания. Столбчатый фундамент – это столбы, на которых и покоится здание. Этот фундамент не нуждается в тщательной подготовке грунта, довольно прост в изготовлении и не требует особой профессиональной подготовки.Далее
Виды фундаментов для бани, Фундамент
Предварительные работы
Перед тем как приступать к работе, рекомендуется разровнять площадку, убрав с нее верхний слой почвы, используя для данной цели длинный шнур. Сделайте чертежи и нанесите разметку.
Основание также имеет большое значение. Однако, учитывая тот факт, что сооружение не тяжелое, можно обойтись без ленточного фундамента, делая выбор в пользу небольших опор. По углам необходимо соорудить коробы, что нужны для заливки столбов.
Выполнять все работы можно самостоятельно или же воспользоваться помощью специалистов. Их расценки разные и зависят от уровня мастерства человека, его опыта работы и оценки труда.
Фундамент свайный с ростверком
Представляет собой подобие мелкозаглубленного фундамента, у которого в дополнение к ленте конструкцию держат заливные сваи. Система служит компромиссом между надёжными, но достаточно дорогими фундаментами, такими как ленточный или плитный, и дешёвым ленточным мелкозаглубленным.
Недостаток мелкозаглубленного фундамента в промерзании грунтовой влаги непосредственно под фундаментом. Зимой, когда это происходит, вода, замерзая и расширяясь, выталкивает фундамент вместе со зданием вверх. Весной при таянии льда под фундаментом образуется жидкая субстанция, в которой здание наоборот «тонет». Повторяющийся из года в год процесс приводит к постепенному погружению зданий в землю.
Проблема решается добавлением к конструкции заливных свай. Их глубина всегда делается ниже точки промерзания грунта, благодаря чему конструкция избавлена от сезонных поднятий – опусканий.
Выбор параметров
Ширина ростверка принимается равной или на пару сантиметров большей ширины будущих стен, но не менее 20 см. Минимальная высота его равняется 40 сантиметрам, из которых 30 находится над уровнем земли, а на 10 он заглубляется. В случае перепадов высоты на стройплощадке высота ростверка должна быть увеличена таким образом, чтобы в самой высокой точке фундамент возвышался над уровнем земли минимум на 20 см, а в самой низкой – на 10 см уходил в землю.
Глубина свай на 20 сантиметров должна превышать максимальную глубину промерзания почвы. Для европейской части России это в среднем 1,4 метра.
Порядок строительства
- Как и в случае с ленточным, копается траншея под ростверк. Глубина её рассчитывается таким образом, чтобы ростверк погружался в грунт не менее чем на 10 см, а под ним поместилась гравийно-песчаная подушка высотой не менее 15 см.
- Дно траншеи выравнивается по уровню.
- На некотором расстоянии друг от друга в дне траншеи бурятся скважины под сваи. Диаметр свай 20…25 см. Количество свай рассчитывается исходя из массы здания и несущей способности грунта. Суммарная площадь сечения свай (только свай, ростверк в расчёт не принимается) должна выдерживать вес всего здания с фундаментом.
- торф – около 0,9…1,1 кг/см2;
- глина – около 4,0…6,0 кг/см2;
- гравий – около 15,0 кг/см2;
- супеси и суглинки – около 5,0 кг/см2.
- На дно траншеи для ростверка, а также на дно каждой скважины засыпается песчано-гравийная подушка высотой не менее 15 см, выравнивается, увлажняется и трамбуется.
- Монтируется арматура. Колодцы для свай армируются минимум тремя вертикальными прутами, связанными между собой в форме призмы таким образом, чтобы расстояние между прутьями и краями скважин было равно примерно пяти сантиметрам. Ростверк армируется так же как и ленточный фундамент. Высота вертикальной арматуры скважин должна доставать до верхнего края опалубки и иметь связку с горизонтальными прожилинами арматуры ростверка.
- Конструкция заливается бетонной смесью.
Ключевые особенности возведения ленточного основания
Использование в строительстве бани ленточного фундамента актуально в тех случаях, когда идёт речь о таких разновидностях почвы, как скальная и песчаная. Допускается обустройство такого типа фундаментного основания и на глинистую почву, но только чтобы она была сухой. В тех случаях, когда участок под строительство размещается в местности, которая характеризуется своим болотистым грунтом, возведение бани на ленточном основании категорически не рекомендуется.
Что касается такого параметра, как глубина фундамента для бани, то ленточное основание может предполагать различные варианты. Объясняется это тем, что ЛФ-основание бывает заглублённым и незаглублённым. В процессе строительства необходимо учитывать различные факторы и предусматривать различные элементы.
К числу таких немаловажных элементов можно отнести вентиляцию подполья постройки. Обуславливается необходимость обустройства подобного рода детали тем, что в тех случаях, когда помещение обладает плохой вентиляцией, существует немалая вероятность того, что может появиться грибок плесени. Его образование характеризуется поначалу неприятным запахом, но в будущем эти процессу могут привести к постепенному разрушению фундамента и, как следствие, непосредственно самой бани. В связи с этим, следует обязательно отметить, что наличие эффективной системы вентиляции является непременным атрибутом фундамента, причём вне зависимости от его разновидности.
Для того чтобы возвести фундаментное основание ленточного типа могут понадобиться некоторые строительные материалы. К их числу можно отнести следующие:
- Бутовый камень;
- Битый кирпич, который может быть заменён пережжённым аналогом;
- Бетонная смесь;
- Щебёнка. Вместо неё вполне может использоваться и такой строительный материал, как гравий.
О том, как заложить фундамент под баню, в зависимости от каждого конкретного типа основания, рассмотрим далее в нашей статье.
Факторы, влияющие на длину опор
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:
- Плотность почвы.
- Перепад высоты между разными точками участка.
Плотность грунта
Глубина погружения опоры
Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.
Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.
Перед вами таблица плотности и несущей способности различных почв.
Фундамент для бани своими руками: пошаговая инструкция для разных его типов
Разные типы фундамента подразумевают различные технологии их заложения. Рассмотрим каждый из них.
Рекомендуем также ознакомиться со следующими нюансами банных фундаментов:

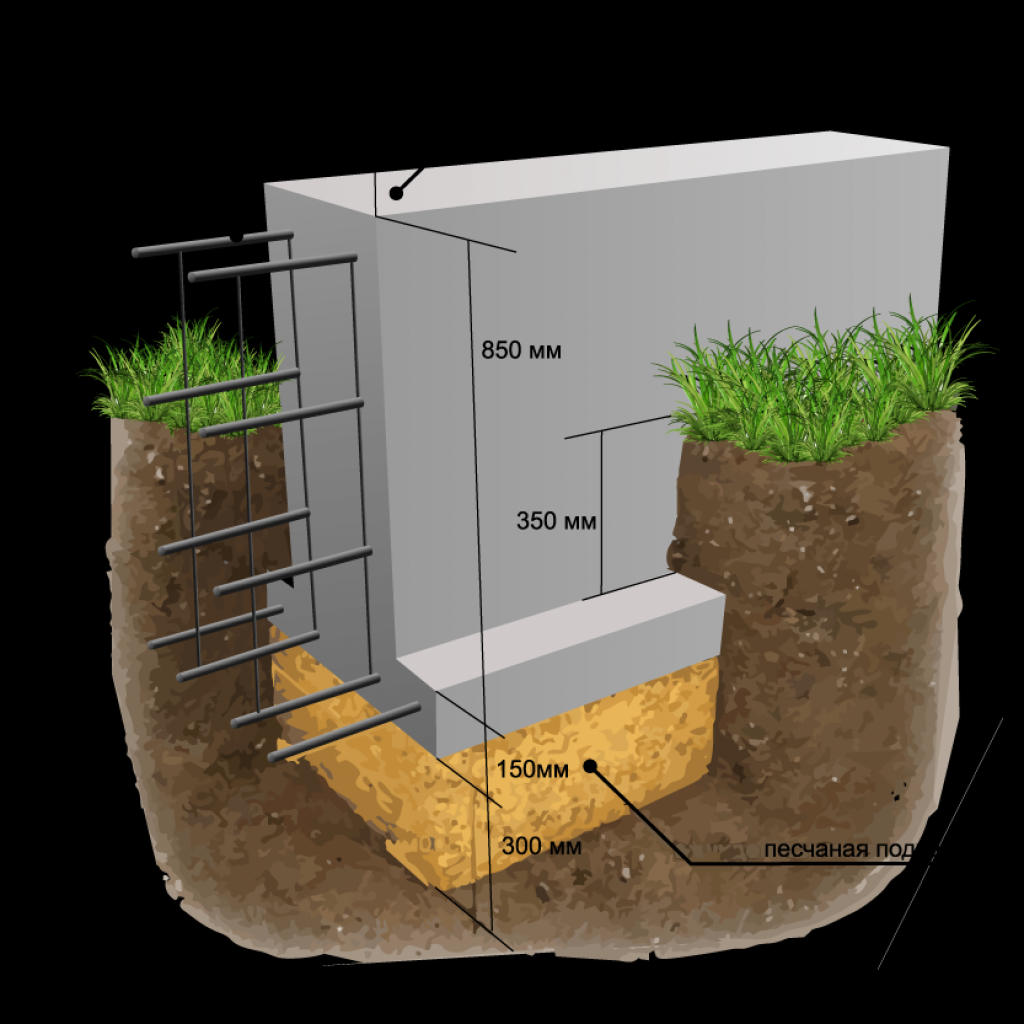

Ленточный фундамент для бани своими руками
Ленточный может быть мелкозаглубленным и с полной глубиной заложения. Разница между ними обычно в глубину промерзания грунта. То есть подошва первого на 20 см ниже уровня плодородного слоя, а второго — на те же 20 см ниже уровня промерзания грунта в данной местности.
- Начинать следует с геологического исследования участка. Сегодня геологи предлагают и недорогие (частичные) варианты. От их выводов зависит, можно ли делать мелкозаглубленный фундамент. Они дадут добро в случае, если грунт сухой, малоподвижный, с небольшой глубиной промерзания.
- Разметка. Прежде чем приступать к ней, сначала надо убраться на участке и снять плодородный слой почвы на пятне застройки. Добавьте к стоимости фундамента работы бульдозера, если неровности окажутся велики. В итоге должна получиться ровная площадка, разность высот которой проверяется гидроуровнем.
- После этого с помощью теодолита или простейших знаний геометрии размечается внутренний контур будущей бани. Линии образуются строительными нитками, натянутыми между колышками. Перед переходом к внешнему контуру стоит обязательно сверить длины диагоналей — они должны быть равны.
- Второй (внешний) контур размечается по ширине фундамента, которая равна толщине будущих стен плюс 10 см.
- Последними размечаются внутренние перегородки и фундамент для печки (если решили ставить каменную или железную печь).
- Траншея. Выкапывая траншею, нужно добавить с каждой стороны по 10 см — это прибавка под будущую опалубку. Конечно, мелкий фундамент просто выкопать самому, а при значительной глубине заложения может понадобиться специальная техника, которую придется нанять. Добавьте еще 20 см на подушку из песка. На нем, кстати, экономить не стоит, он важен для будущей устойчивости фундамента.
- Опалубка. Обычно ее делают из обрезной доски, которую, кстати, после разборки можно использовать для создания обрешетки кровли или найти другое применение. Вместо обрезной доски допустимо использовать влагостойкую фанеру.
Монтаж опалубки ведется прямо на участке. Минимальная высота ее стенок над уровнем земли 30 см. Старайтесь забивать гвозди в одну сторону — это облегчит потом разбор конструкции. А для того, чтобы опалубка стояла неподвижно, нужно еще сделать распорки для противоположных щитов.
Внутрь стоит постелить полиэтилен и закрепить его на бортах опалубки степлером.

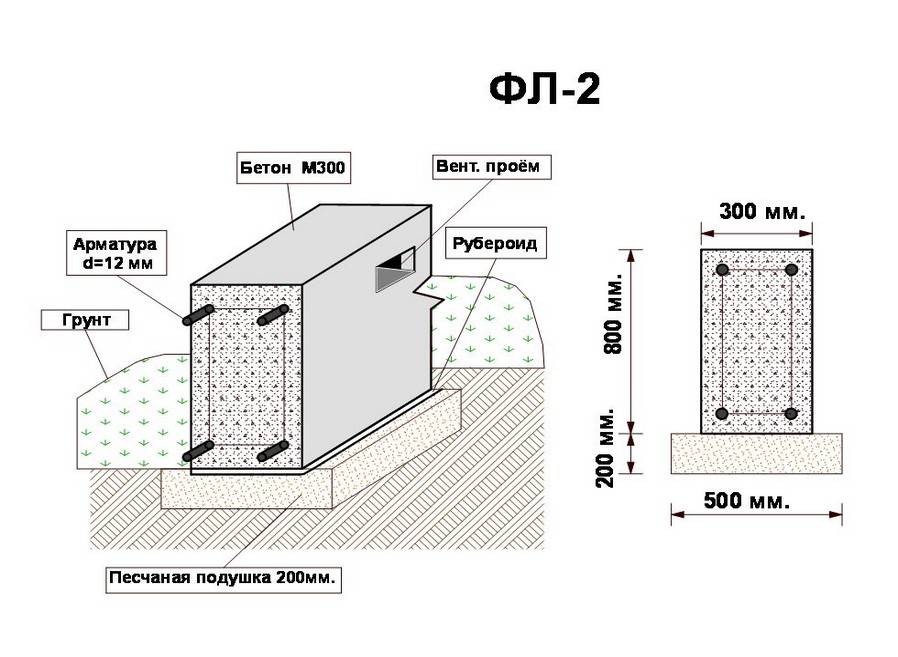

5. Армирование. Для него используются стальные прутья с диаметром 12 мм и желательно с антикоррозионным покрытием. Первым делом в дно траншеи вертикально вбиваются прутки арматуры, которые должны быть ниже бортов опалубки на 5 см. Вбиваются они в два ряда, с шагом 50 см и отступом от каждого борта в 5 см.
Следом кладутся горизонтальные прутки, но они не должны касаться дна. Высота над дном траншеи 7-10 см. Для этого под них временно подкладывают кирпичи. Затем вертикальные и горизонтальные прутки соединяются вязальной проволокой.
Второй ряд горизонтальных прутков должен быть на 6-8 см ниже обреза будущего фундамента. Для крепления снова используется вязальная проволока (сварка не рекомендуется).
6. Заливка. В большинстве случаев рекомендуется брать цемент М-500. В зимнее время заливку ленточного фундамента лучше не проводить, но если нет другого варианта, то придется добавить в бетон пластификаторы (жидкое мыло или средство для мытья посуды в количестве 200 мл на один замес бетономешалки), а потом позаботиться об утеплении застывающего бетона.
Рецепт раствора: цемент (1 часть), песок (3 части), щебень средний и мелкий (5 частей). Фракции щебня: 60-70% среднего и 40-30% мелкого.
Сначала смешайте ингредиенты всухую, потом добавьте воду в количестве 0,5 от доли цемента.
Заливку вести желательно в один прием. Если нет возможности, то минимально нужно заливать 20 см раствора.
Следующий этап — выгонка воздуха. Для этого нужно штыковать (протыкать куском арматуры) раствор и постукивать по стенкам опалубки. Но лучше воспользоваться строительным вибратором.
Снимают опалубку через 3-7 дней, а потом оставляют фундамент на 3 недели для окончательного застывания. В жару его нужно поливать водой 2-3 раза в день и закрывать от солнца, в холод или дождь — закрывать пленкой. Через 28 дней после заливки ленточный фундамент для бани будет готов к возведению стен.
Просохший фундамент нужно сразу же гидроизолировать, например, битумной мастикой и рубероидом.
Если полученной информации недостаточно, прочтите нашу статью, целиком посвященную ленточным фундаментам.
