Как сделать фрезер из дрели своими руками?

Работа устройства

Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент — это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка — фреза. Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора

Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон. В зависимости от обрабатываемого материала меняется также и тип самой фрезы

Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь. Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

1. Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
2. Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
3. После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
4. Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

• Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
• Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

• тиски;
• стамеска;
• лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

1. Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
2. По этим контурам водят фрезером, достигая желаемого рисунка.
3. Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

1. На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
2. Задать глубину погружения 3 мм.
3. Закрепить на подошве станка параллельный упор.
4. Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
5. Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
6. Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

1. Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
2. К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
3. Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
4. Зажать фрезу в цанге.
5. Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
6. Выполнить сверление на установленной глубине по всей длине участка.
7. После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).

9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

Что понадобится для изготовления

Для того чтобы приступить к работе, необходимо приготовить следующее:

1. Лист толстой фанеры. Его толщина должна быть не менее 12 мм. Вместо неё допустимо взять плиту из ДСП.
2. Обрезки, оставшиеся от досок.
3. Карандаш, чтобы сделать чертёж.
4. Деревянные бруски.
5. Дрель.
6. Сверло.
7. Саморезы для прикрепления деталей. Нужно выбрать такие, размер которых составляет 6-8 мм.

Здесь для основания предложено воспользоваться деревом. Однако основание можно также выполнить по-другому: из акрила или металла.

Для соединения деталей можно применить мебельную фурнитуру: крепёж, направляющие механизмы и аналогичные детали.

Для того чтобы сделать фрезер из дрели, потребуется вставить в неё нужное сверло и надёжно установить на прочное основание. Этот вариант считается наиболее простым, однако, усложняя, в него можно внести усовершенствования.

Сделать основание

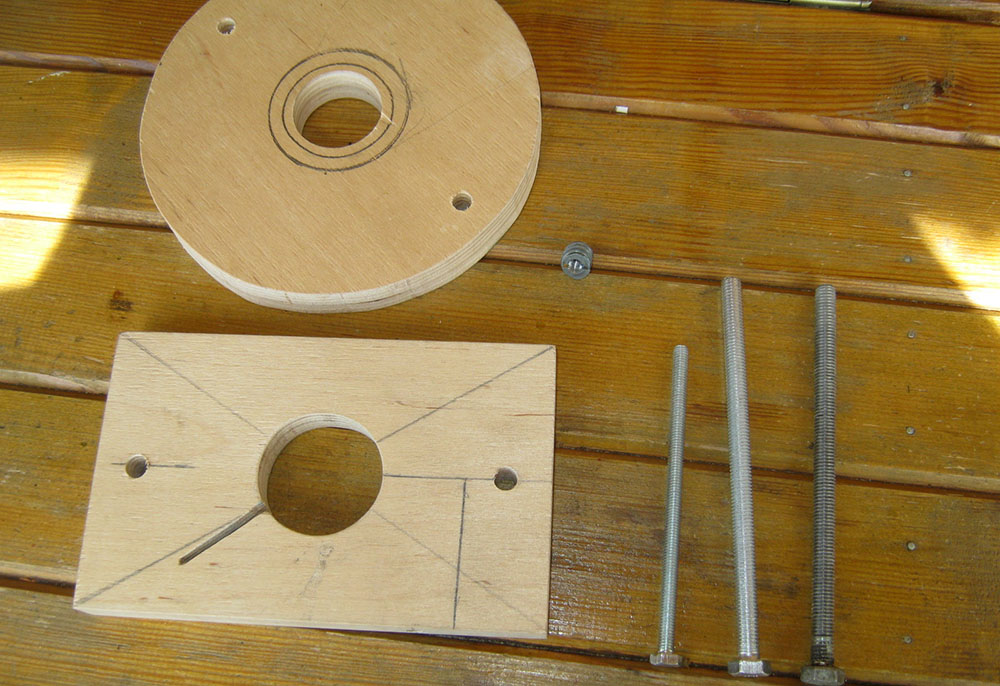

Основание представляет собой прямоугольный лист толстой фанеры, где будет далее закреплена дрель, лежащая на боку. Её размеры должны предусматривать, чтобы инструмент помещался на ней полностью.

Требуется вырезать подошву. Она должна быть прямоугольной формы. В этой детали в центре делают отверстие. В нём предусматривается немного места, необходимого для смещения фрезы.

Затем надо изготовить основание, где будет зафиксирована дрель. Её нужно прикрепить. Для этого можно использовать саморезы и деревянные детали.

Чтобы правильно расположить крепёжные хомуты, необходимо приложить дрель к основанию боковой стороной и сделать пометки с помощью карандаша.

Теперь в нужных местах требуется просверлить отверстия. Для того чтобы фиксация положения дрели во время работы была более надёжной, потребуется использовать деревянные бруски. При их использовании площадь соприкосновения инструмента и основания увеличивается.

Установить дрель

Для прикрепления используются червячные хомуты. Их вставляют через проделанные в основании отверстия, а потом соединяют концы с помощью специальных винтов. Если длины хомута недостаточно для надёжного прикрепления, его можно сделать больше.

Дрель располагают таким образом, чтобы ручка лежала на одном из брусков.

Инструмент устанавливают таким образом, чтобы фреза проходила через отверстие в центре подошвы. При работе её можно взять руками вместе с основанием и выполнять необходимую обработку материала.

Предлагаем ознакомиться Газовая горелка для котла своими руками

Подошву прикрепляют таким образом, чтобы фреза была расположено перпендикулярно к ней и проходила в центральное отверстие. Чтобы её прикрепить, необходимо просверлить отверстия. Их делают таким образом, чтобы попадать на торцы ранее установленных брусков. После просверливания подошву закрепляют саморезами.

Для того чтобы надёжно закрепить самодельную конструкцию, её необходимо прикрепить к верстаку. Для этого надо установить самодельный фрезер так, чтобы сверло смотрело вертикально вверх. При этом край подошвы будет заходить на поверхность верстака полосой таким образом, чтобы в него упиралось основание.

По верхней стороне подошвы должен быть расположен упор. Он важен для обеспечения того, чтобы пропил проходил ровно. Сначала нужно провести карандашом черту от оси фрезы параллельно краю верстака. Её делают с обеих сторон. Вдоль черты прикрепляют брусок для упора. Он должен быть разделён на два равных куска, расположенных по разным сторонам фрезы. Прикрепление делают с помощью саморезов.

Принцип работы фрезера

Фрезерное устройство работает так:

• мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
• на шпинделе надета насадка для работы по металлу или дереву — фреза;
• она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон. Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

Для каждого материала — отдельная насадка со своими характеристиками:

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

• Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
• Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
• Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера из дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Обратите внимание! Есть и другие варианты: МДФ или же фенольный пластик. Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства

Также учтите, что пространство около рабочей поверхности следует оградить

Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм. Столешница размещается на направляющих

Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм. Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью

Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью.

Установка регулировочного лифта:

• Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
• На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
• Выполните прорези для фиксаторов и упорного листа.
• Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.

• Фрезер должен фиксироваться на столе на подшипниковых узлах.
• В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

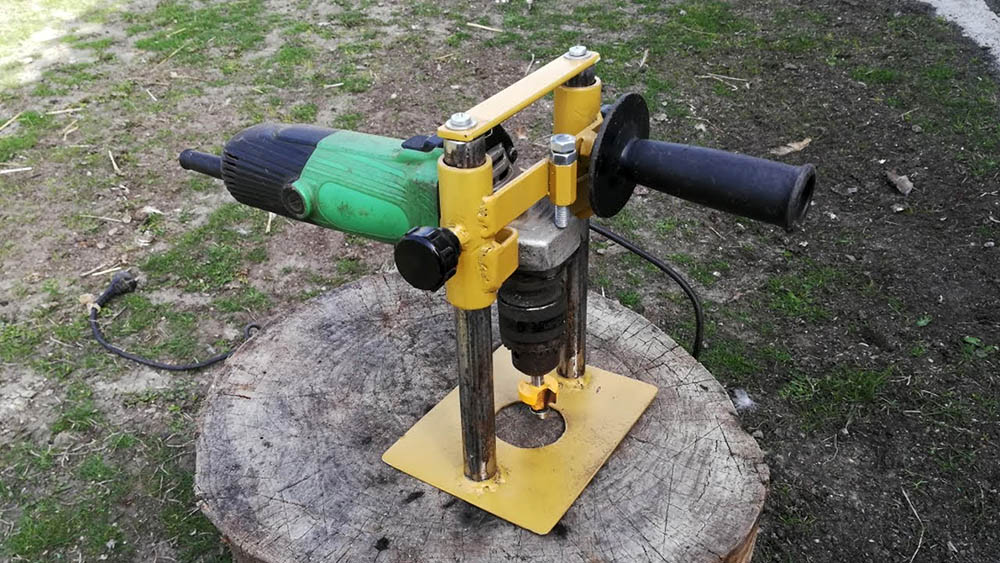

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Особенности конструкции самодельного фрезера из электрической дрели

Для качественной обработки пиломатериалов важно надёжно закрепить электродрель и обрабатываемую заготовку из древесины на рабочем столе. В процессе фрезеровки деталь не должна двигаться

Сборка фрезера из дрели своими руками с верхним размещением электропривода позволит обрабатывать более прочные материалы из дерева, при этом создавая достаточно сложные рисунки.

Планируя изготавливать на фрезере стандартные пазы в деталях либо соединительные узлы шип-паз, рекомендуется создавать конструкцию с выступающим режущим элементом. Схема сборки такого стола с фрезером несложная. Электродрель закрепляют на небольшом верстаке (рабочем столе), используя для этого дополнительные упоры и крепёжные хомуты.

Простой станок для фрезеровки включает следующие основные элементы:

• привод — электродрель;
• подошва — основание для фиксации всех элементов конструкции;
• опорная стойка;
• косынка жёсткости.

Подошва — это основание самодельного фрезера из дрели. Для его изготовления предварительно создают чертежи с размерами. Обычно основу делают в форме квадрата, длина стороны которого не должна быть меньше размеров корпуса станка.

Опорную стойку для дрели делают на 2 см длиннее электроинструмента и равную по ширине его корпусу. Фиксируют электродрель к стойке соединительными хомутами.

Косынку используют для повышения жёсткости конструкции фрезерного станка. Этот элемент — это дополнительное соединение стойки с подошвой. Все детали конструкции вырезают из прочной толстой фанеры.

Планируя собрать станок с вертикальным перемещением фрезы, подошву нужно сделать более длинной. К ней прикручивают большую деревянную доску, на которой зафиксированы 2 вертикальные профили П-образной формы. Они выступают направляющими элементами для перемещения фрезера.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

• подошва;
• стойка;
• косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

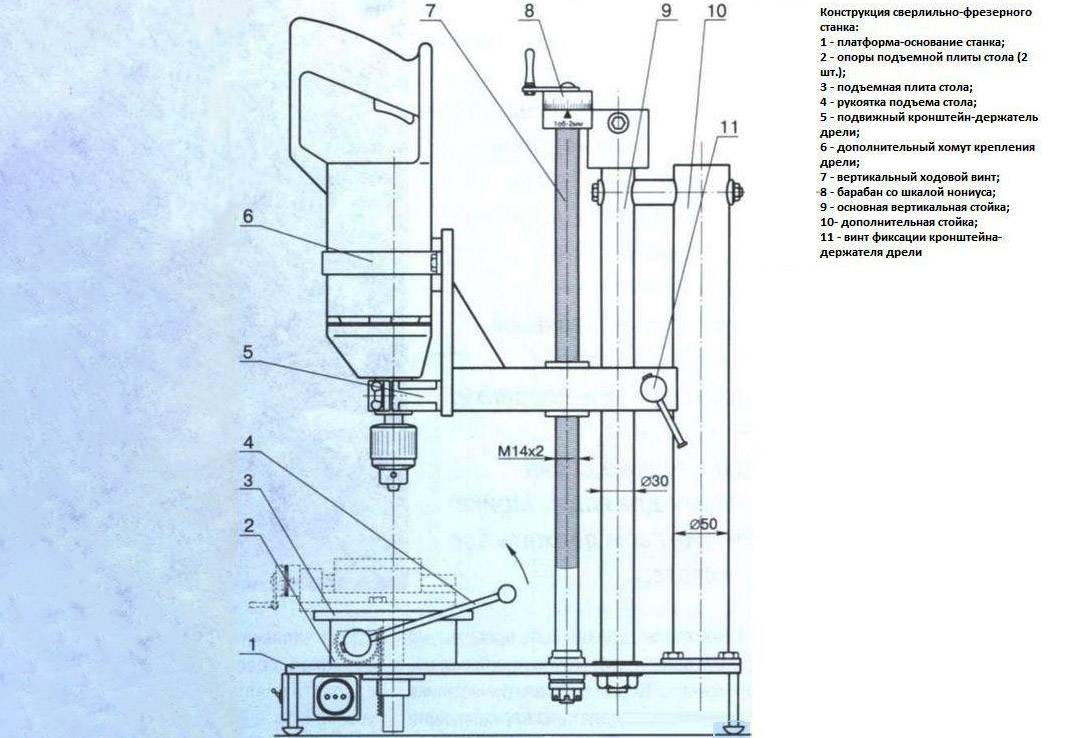

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Пошаговая инструкция

Итак, перейдём непосредственно к рассмотрению инструкции по изготовлению вышеупомянутого приспособления.

Сначала следует измерить штангенциркулем расстояние остаточного типа на болтовой шляпке относительно устанавливаемого подшипника. Если мы говорим о болте типа М8, то размер шляпной окружности в данном случае будет составлять 1,27-1,3 см. Диаметр черенка – около 1,16 см, что даёт возможность легко зажать его в подавляющем большинстве патронов современных дрелей. Шляпку следует сработать под подшипниковый диаметр. Именно данная область болта будет представлять рабочую часть фрезы. Для разметки лучше применить контрастный маркер потоньше, главное, чтобы отметки, что будут им наноситься, были легко различимы на металле. Теперь наносим разметку заусовки фрезы. Данное решение позволит ей без особых усилий избавляться от стружек. После этого производим зажимание болта в тисках. Применяя круг отрезного типа, создаём болгаркой прорези на шляпке. Производим замер подшипникового диаметра. Для сработки шляпки болта с гранёной поверхностью до окружности следует трансформировать дрель в токарный станок. Для этого необходимо зажать её в тиски, после чего крепко прикрепить болт в патроне чётко по центру. Теперь следует зафиксировать клавишу дрели на постоянном режиме работы, после чего можно начинать обработку болтовой шляпки. Данный процесс требуется контролировать на всех этапах его проведения, чтобы не позволить центру болта сместиться, что может стать причиной нарушения равномерности срабатываемых зубьев. После этого следует установить на болгарку абразивный диск для шлифовки и обработать грани по окружности. Торцевую область фрезы стоит также немного убрать, оставив лишь небольшую остроту по центру. Данный элемент имеет большое значение, ведь такой тип фрез при работе сначала будет находить центр, и только потом будет осуществляться срабатывание материала ободками и кромками режущего типа

Тут можно всё осторожно доработать при помощи напильника, чтобы случайно не срезать больше, чем нужно в процессе стачивания. Сама фреза будет практически готова

Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить.

Для большей эффективности нелишним будет сделать самый простой прижим для запрессовывания. Поэтому инструкцию по его созданию тоже требуется рассмотреть.

• Данное приспособление также делается из болта типа М8 и шайбы, подходящей по диаметру. Болт следует выставить вертикально на поверхность, выполненную из металла, таким образом, чтобы был обеспечен требуемый контакт для электрической сварки. Шайбу нужно установить по центру болтовой шляпки. Для облегчения такой работы можно воспользоваться плоскогубцами. После этого центральную часть потребуется обработать при помощи электрода, чтобы заполнить область внутренней дырки шайбы.
• Теперь необходимо зажать прижим, который получился в результате вышеупомянутых действий в тисках, а потом произвести его зачистку при помощи болгарки. По его тыльной части можно пройтись при помощи специальной насадки-щётки для дрели.
• На финальном этапе остаётся только установить готовое приспособление в патрон сверлильного станка вертикального характера, после чего потребуется произвести запрессовку подшипника в дереве. Подобный нехитрый «гаджет» избавит от целого ряда неудобств при использовании самодельной фрезы.

В таком случае алгоритм её создания будет таким:

• заготовкой в данном случае будет служить отрезок трубы с длиной около 20 сантиметров;
• со стороны, где будет располагаться в будущем кромка режущего типа (где-то на расстоянии 2 см от её предполагаемого нахождения), с двух сторон трубы следует сделать проточки, имеющие форму овала;
• самой же будущей режущей части фрезы потребуется придать форму конуса – её стачивают под углом примерно в 2-3 градуса;
• при зажатии заготовки в тисках на её торцевой области следует произвести надрез крестообразного типа – сделать его можно при помощи углошлифовальной машины;
• со стороны режущей части на заготовке нужно проделать пазы – прямо до овальных дырок, проделанных ранее.
