Как сделать электростатическую коптильню своими руками

Поэтапный процесс сборки самодельного коптильного механизма

Диэлектрические стержни послужат установкой для размещения подготовленного сырья. Их устойчиво фиксируют специальными креплениями. Если для основного корпуса коптильного прибора выбран предмет из металла, для изоляции продуктов потребуется установить диэлектрики – эбонитовые кольца.

В качестве альтернативного варианта используют деревянные стержни. Дерево является хорошим диэлектрическим материалом. Таким же образом выбирается материал и для опор металлической решетки.

Фото 8 Для корпуса коптильни лучшим вариантов будет деревянная конструкция. Дерево имеет диэлектризующие свойства, поэтому отличается повышенной безопасностью в процессе эксплуатации.

Для корпуса обязательно нужна крышка, на которую будет закреплен штуцер. На него производят установку дымовой трубы и прибора для измерения температуры. Подготовленную трубку фиксируют на штуцере и прокладывают к вентиляционному выходу.

Вертикальный ящик для самодельного коптильного механизма может быть сделан из картона с высокой плотностью, досок или фанеры. Стандартные параметры 400*400*600 мм.

Достаточно часто можно встретить коптильню, дополнительно оборудованную охлаждающей системой. Такая модель подойдет тем, кто конструирует стационарный прибор. В таком случае не требуется удлинять конструкции дымоотводной трубы, а соответственно, и экономится место.

Для регулировки температуры дымовой завесы лучше использовать охладитель, подключенный к холодной водопроводной линии. Воспроизвести такой прибор можно из змеевидного шланга (пластик или металл). В диаметре он должен составлять 15 мм. Трубкой необходимо обмотать дымоотвод по ходу спирали. Один ее конец подсоединить к водопроводному крану, другой – вывести в канализационный сток.

Фото 9 Монтаж дымоотводной трубы позволяет избежать избытка дыма при сеансе копчения. В производственных моделях всегда встроены датчики контроля, позволяющие в ручном или автоматическом режиме регулировать температуру и количество дыма.

В нижней части камеры монтируют сетку. К ней, посредством изолированного провода необходимо подключить к положительному полюсу источника тока.

Продукты подвешивают на отдельные крючки, при этом между ними должно быть расстояние, иначе в местах соприкосновения будут оставаться сырые участки. Далее заготовки нужно подключить к отрицательному полюсу.

Фото 10 Штырь для подвешивания продуктов подключается к отрицательному полюсу.

Коптильня изолируется от воздуха посредством крышки. На уровне 2-3 см от дна аппарата, необходимо разместить поддон для организации системы сбора жира, стекающего с продуктов. Именно такое расстояние оптимальное для избегания горения жира в подставке.

После поджигают горючие материалы. В момент визуализации дымовой завесы, трансформатор необходимо подключить к электропитанию.

Средние показатели одного сеанса приготовления полностью зависят от мощности аппарата, температурных показателей дыма, вес закладываемого сырья и его размеры.

Полезная информация? Сохраните ссылку:

Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

  • концентрацию дыма;
  • не занялся ли огонь в опилках;
  • работает ли ТЭН исправно;
  • правильно ли расположены решетки для продуктов;
  • изолированы ли провода.

Также важно учитывать следующие моменты:

  • в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
  • не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
  • электрические элементы устройства нужно изолировать от его стенок;
  • нельзя прикасаться к корпусу оборудования во время работы;
  • продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Варианты конструкций коптилен своими руками

Чтобы получить электростатическое копчение, имеется много вариантов конструкций, которые можно сделать своими руками из подручных средств (они могут быть купленными специально).

Коптильня из холодильника

Изготовить своими руками коптильню можно даже из старенького холодильника. Её конструкция достаточно простая, коптильная камера занимает мало места и нет необходимости постоянно дежурить около неё. За основу можно взять старенький, неработающий аппарат. Все, что нужно — это избавиться от хладоагрегата и изоляционных материалов. Необходимо в холодильной камере просверлить дыру для отвода дыма. Поддон изготовляется из листовой стали не толще 0,5 миллиметра. Ещё потребуется обычная бытовая электрическая плитка. Поддон с древесиной располагается на электрической плитке. Дым будет образовываться на протяжении 8 часов

Обратите внимание: чем меньше воздуха — тем дольше древесина будет тлеть, а не возгораться

Коптильня из двух жаровен

Можно также легко и доступно изготовить коптильню из двух жаровен. Здесь нет необходимости сваривать детали — все намного проще. Первое, что нужно сделать — это приобрести две жаровни. Форма может быть любая, главное — с плоским дном. На одной утятнице снимаем с крышки ручку и закрепляем её на дно. Верхняя утятница крепится к нижней двумя винтовыми креплениями, для этого нужно сделать резьбу. Также нужно просверлить отверстие, куда потом будет крепиться труба для отвода дыма. Используем отстойник от топливной системы автомашины. Сетки для подвешивания продуктов можно взять от холодильника или от детской старой коляски.

Горячее копчение — простая конструкция из ведра

Оборудовать обычное ведро и получить коптильню — просто, удобно и быстро. Особенности конструкции:

  • ведро обязательно должно быть с крышкой;
  • обеспечить плотное прилегание крышки;
  • внутрь ведра вставляется решётка с тремя ножками;
  • решётку зафиксировать на определённом уровне;
  • можно сделать двойную решётку (так получим наивысшую производительность).

Сухая засоленная рыба укладывается на решётки, а перед этим насыпаем на дно опилки и мелкие ветки. Затем необходимо плотно закрепить крышку и поставить ведро на раскалённый огонь. Можно применить такой аппарат на природе — прямо на костре. Проходит около тридцати минут — и продукт готов (точное время зависит от вида используемых продуктов и их объёма).

Изготовление коптильни из телевизора

Описываемая коптильня будет отличаться от традиционной лишь наличием электрического контура. Электростатическое копчение осуществляется при напряжении до 20 кВ постоянного тока. Если речь идет о промышленном оборудовании, которое обладает высокой мощностью, то оно может быть рассчитано на объем продуктов до 100 кг, в таких агрегатах используются специальные трансформаторы. А вот если вы сами решили изготовить своими руками электростатическую коптильню из развертки телевизора, то достаточно будет обычного трансформатора от бытового прибора. Помимо этого, следует подготовить:

  • умножитель напряжения;
  • транзистор;
  • изоляционные кольца;
  • резистор;
  • изолированный сетевой кабель;
  • металлическую сетку.

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

” Вот еще думаю из строяника от ты сделать или же вазлвский вариант” Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Принцип работы

Тлеющие древесные опилки образуют горячий дым, в котором коптятся продукты. При таком приготовлении пища обезвоживается. Срок хранения, например, рыбы, увеличивается в несколько раз. Необходимо отметить, что дым придает готовому продукту особый аромат.

Технология горячего копчения отличается от холодного по следующим параметрам:

  • температура;
  • время обработки.

Для горячего копчения значение температуры находится в диапазоне от 45 до 120 °C, а время приготовления длится 2-3 часа. При холодном же показатели не поднимаются выше 25 °C, а процесс продолжается несколько дней.

Чаще всего применяется технология горячего копчения из-за того, что она требует меньше времени на приготовление. Однако такой продукт имеет небольшой срок хранения. После холодного же копчения пища выглядит свежее намного дольше и никогда не покрывается слизью.

Нюансы конструкции электростатической коптильни

В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.

При конструировании коптильни помните, что дерево, фанера и т.п. материалы,  проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели,  трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!

При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.

После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания  в камере.  Что такое фонарик, можете посмотреть в .

Даже, если «Фонарик» скачет, он должен «отдавать предпочтение» , т.е.  отклоняться/прилипать   чаще/сильнее в сторону продукта!

Если это не так, то возможны следующие причины:

— толщина «струн» более 0,5 мм и/или они не параллельны вертикально висящему продукту

— высокая влажность воздуха (более 80%)

— малое количество продукта ( 1-2 рыбки)

— на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ,  искра/дуга менее 1 см) или оно переменное , а не постоянное.

Это может быть так же  и по причине «утечки тока» из-за:

— наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),

— грязных изоляторов , струн (коронирующих электродов) и т.п.

После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.

Для контроля/индикации  «утечек тока» и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную   на 200 — 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.

Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.

Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы «фонарик»  у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. — не жидкость и не газ)!  Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает  напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря,  будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость «ветра»!  Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.

Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями,  было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.

Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.

На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании  т.п.) электростатическая коптильня холодного копчения — это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!

Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:

Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.

Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может «захлебнуться».

Если вы используете вот такой высоковольтный генератор с АлиЭкспресс  , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.

Статья будет пополняться информацией.

Так же рекомендую обратить внимание на готовые и  сборно-разборную автономную, которые изготавливает «АТФ-Сервис» (г. Королев)

Как сделать коптильню холодного копчения

Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.

Материалы и комплектующие:

  • Деревянный брусок 50х50 мм;
  • Вагонка липовая;
  • Вагонка сосновая;
  • Петли, ручка;
  • Шурупы, гвозди.
  • Лист оцинкованного железа;
  • ТЭН 220 В (2кВт);
  • Корпус для автоматики;
  • ПИД регулятор температуры REX C100;
  • Выключатели, монтажные провода.

Пошаговый процесс постройки:

  1. Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
  2. Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
  3. Собрали каркас двери и также зашили внутреннюю сторону липой.
  4. Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
  5. В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
  6. В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
  7. При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
  8. В верхней части коптильни смонтировано отверстие для выхода дыма.
  9. Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
  10. Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
  11. Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
  12. На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
  13. Тэны устанавливаем в нишу.
  14. Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
  15. Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
  16. Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
  17. Монтаж автоматики собран по схеме.
  18. Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
  19. Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.

Итак, коптильня холодного копчения своими руками собрана.

Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.

 Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.

Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

  • Очень простая конструкция;
  • Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
  • Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

  • Генератора электростатического высокого напряжения;
  • Подвески для мяса и рыбы;
  • Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

  • Основа из диэлектрика, пластика или дерева;
  • Электростатическая сетка-подвеска из стали, меди или латуни;
  • Дымогенератор (дыморегулятор);
  • Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

  • Максимальный температурный порог 25 градусов по Цельсию;
  • Влажность менее 70%;
  • Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
  • Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
  • Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
  • Изолировать работающие под напряжением компоненты;
  • Нельзя включать в сеть прибор при укладке щепок и продуктов;
  • Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Схема силовой части первого высоковольтного генератора:

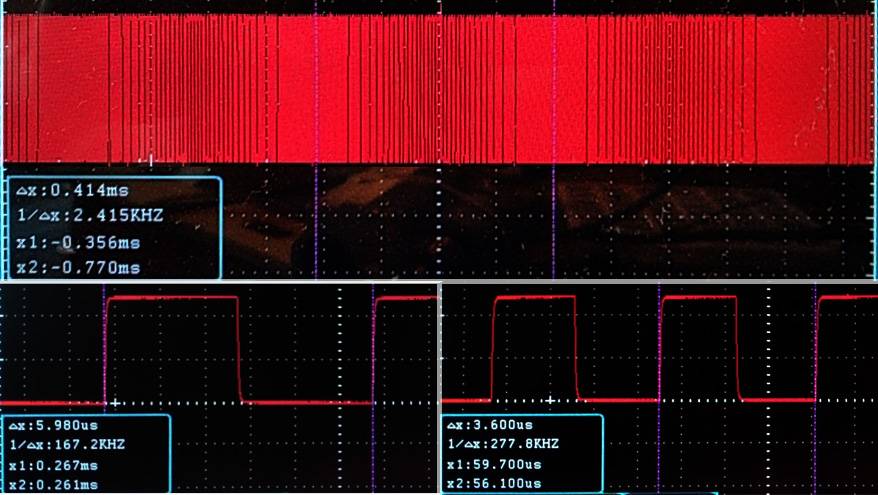

Микроконтроллер генерирует циклический сигнал с периодом ~414-420ms, в течении которого частота меняется от ~167 до 277kHz.

Второй модуль по всей видимости является предыдущей версией первого, и кроме отличия в деталях имеет другие параметры по частоте:

Здесь сигнал имеет циклический период ~23ms, частота меняется от ~67 до 380kHz.

Выходной трансформатор имеет первичную обмотку 24uH и вторичную 465mH (измерения проводились на частоте 1kHz).

Проверка самодельным киловольтметром из наборного резистора в 500МОм и микроамперметра на 100uA показала, что первый модуль через штатный умножитель даёт ~14 киловольт при токе потребления 1.15А, второй, через умножитель первого, даёт 10.2 киловольта при среднем токе 260mA, т.к. первый высоковольтный генератор из-за неудачной конструкции умножителя пробивало по воздуху, для измерения пришлось поместить его в стакан с маслом.

Оба теста проходили при напряжении питания 12 вольт. Несмотря на заявленную продолжительность работы 24 часа, трансформатор преобразователя в процессе работы сильно нагревается, и больше одной-двух минут включать его не стоит, причем следует понимать что тепловизор не отображает реальный нагрев сердечника т.к. он находится под слоем компауда. В реальности трансформатор первой версии блока обжигает пальцы уже после двух минут непрерывной работы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
