Особенности квартирных электрических щитков — схема сборки и подключения

Основные ошибки при монтаже

  • Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
  • Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
  • Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
  • Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Перенос электрощита в доме или квартире

Обычно перенос щитка производят в следующих случаях:

  • Замена проводки в частном доме при капитальном ремонте. После его окончания перемещают электрический ящик со столба в дом.
  • Иногда в период строительства электрощит переносят со столба в бытовку.
  • При заселении в новую квартиру.
  • Если возникла необходимость в подключении дополнительных потребителях электроэнергии, а щит не отвечает требованиям электробезопасности или возникает необходимость в увеличении количества автоматов.
  • По окончании строительства коттеджа, электрощиток перемещают со столба на дом.

Электрощит проще всего перенести в новой квартире. Собственнику ничего не мешает, а ремонт все равно делают при заселении.

Строители стараются сэкономить, как на материалах, так и на работе. Они в щите устанавливают самые дешевые автоматы, а бокс не утапливают в стену. Так поступают не только в панельных, но и кирпичных домах.

Поэтому собственники стараются при заселении в квартиру изменить его местоположение, чтобы он был эстетичен. При этом не занимал полезной площади и отвечал всем требованиям безопасности. Можно оставить его на прежнем месте, заменив устройства защиты и проверив качество подводки электропроводов. Придется установить новые автоматы, номиналы которых соответствуют мощности оборудования собственника. Например, как показано на нижеприведенном рисунке.

В панельных домах обычно монтируется навесной бокс, так как не всегда возможно и не всегда разрешено штробить нишу в стене. Он располагается возле входной двери таким образом, что электрический щит мешается и расположен на проходе.

Несущие стены штробить в панельных домах запрещено (согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы», а также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Поэтому выбирайте накладные модели. Но если щит устанавливается на не несущей перегородке, то можно использовать встраиваемые боксы.

Владельцу не так часто приходится отключать электричество. Поэтому целесообразно оставить его около входной двери переместив его в удобное место. Но верх бокса не должен быть выше 1,8 м от уровня пола. При переносе с одного места на другое не следует забывать о требованиях техники безопасности. Не рекомендуется располагать его, как показано на рисунке ниже.

В этом случае отключение электричества будет затруднительно, что противоречит требованиям ПУЭ. Следует подыскать другое место для его размещения.

При замене электропроводки в квартире рекомендуется электрощиток перенести из подъезда в квартиру. При этом электросчетчик оставить на площадке. В этом случае можно спокойно наращивать вводной кабель, который идет от счетчика в квартиру.

Если прибор учета остаётся в этажном щите, то никаких согласований не требуется, а перенос можно выполнить своими руками. Если владелец не имеет навыков работы с электричеством, но лучше вызвать квалифицированного специалиста.

Виды электрощитов

Все электрощиты подразделяются на целый ряд видов, которые отличаются по конструктивному исполнению, материалу (металл или пластик), из которого изготовлен щит, методу установки и по целевому назначению.

Главный распределительный щит (ГРЩ) — распределительный щит,который осуществляет приём и распределение электроэнергии, а также учет электроэнергии, по зданию. Состоит обычно из нескольких панелей — вводных, секционных, распределительных. Также в состав ГРЩ могут входить панели учета электроэнергии, АВР, панели ППУ.

Вводно-распределительное устройство (ВРУ) — имеет похожее назначение с ГРЩ. Также обеспечивает прием и распределение электроэнергии в здание.

Автоматический ввод резерва (АВР) — обеспечивает питание потребителей от одного из нескольких источников питания (основной, резервный и т.д.) и выполняет автоматическое переключение в случае нарушения питания на резервный источник. В качестве основного ввода используются ввода от трансформаторных подстанций, в качестве резервных могут применяться либо ввод от ТП, либо от генератора. АВР могут выполняться как в виде отдельных устройств, так и в составе ГРЩ.

Распределительный щит — предназначены для приема и распределения электроэнергии, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. К распределительным устройствам относятся, в том числе:

  • Щит этажный — обеспечивает прием электроэнергии от ГРЩ, ВРУ и ее передачу конечным потребителям. Также в состав этажного электрощита входит учет расхода электроэнергии жильцами дома.
  • Щит квартирный — предназначен для распределения электрической энергии, защиты отходящих линий и потребителей электроэнергии при коротких замыканиях и перегрузках, защиты людей от поражения электрическим током и защиты от пожара при неисправности электропроводки в однофазных сетях.

Щит освещения — применяются для управления осветительными сетями производственных зданий, сооружений, территорий объектов с различными источниками света.

Шкаф автоматики — применяются для приема и распределения электроэнергии, управления промышленными автоматизированными системами, контроля технологических параметров и сигналов, аварийной защиты, диспетчеризации и т.д.

Щит учета электроэнергии — используются для приема, распределения и коммерческого учета электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания.

Помимо вышеперечисленных, существует еще целый ряд других видов — УКРМ, ШБП, ЩСН, пульты управления.

Выполнение внутренних подключений

После того, как все элементы автоматики установлены, их необходимо соединить между собой. Для этого можно воспользоваться двумя видами гребенок: ПС-1 на 12 модулей (однополюсная для автоматов) и ПС-2 на 12 модулей (двухполюсная). Это дает возможность запитать 3 УЗО и 1 дифавомат по двум полюсам – по фазе и по рабочему нулю.

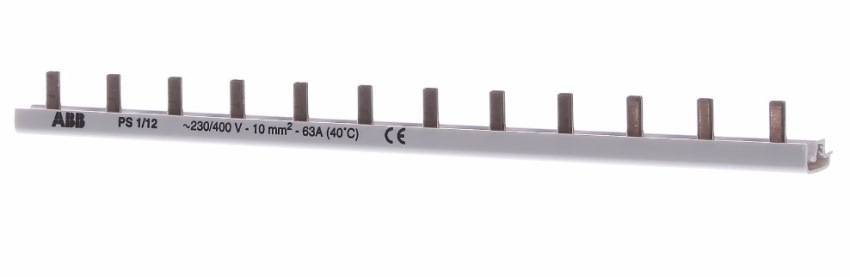

Как правильно установить гребенки

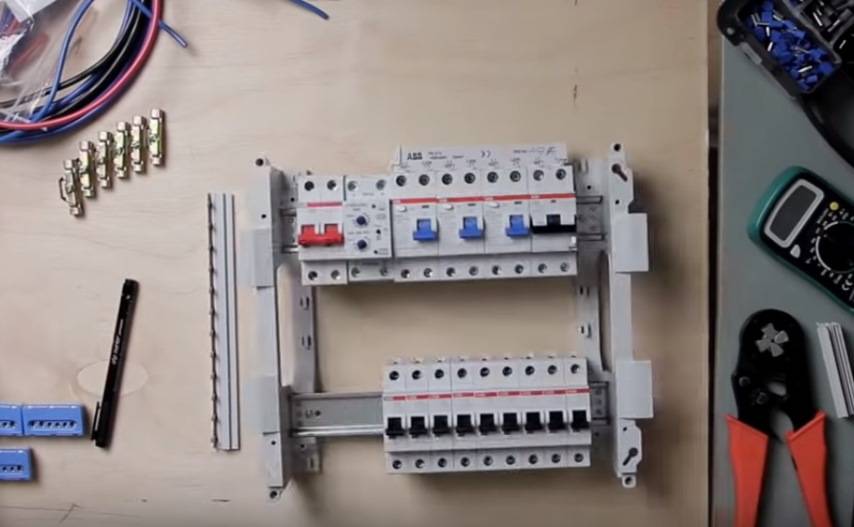

Поскольку ширина оборудования меньше длины гребенки, потребуется дремель с отрезным диском и ножницы по металлу.

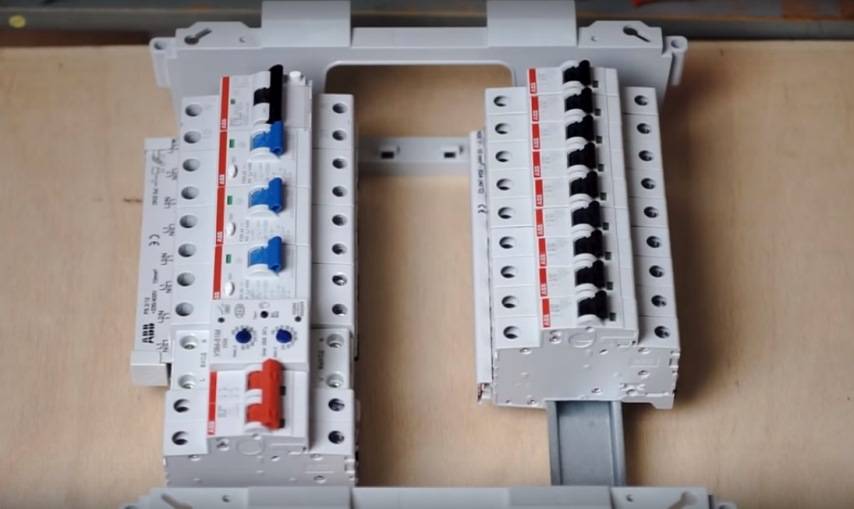

Прежде всего, запитаем верхний ряд УЗО и дифавтоматов. Для этого потребуется отрезать лишнюю часть гребенки. Сделав это, ее можно подключить к верхнему ряду УЗО и к автомату. Для этого гребенку вставляют в устройства верхнего ряда и затягивают винты. Однако винты первого УЗО затягивать пока нет нужды, т.к. на него будет подаваться питание с помощью проводов.

Теперь аналогичную процедуру можно проделать с гребенкой для автоматики. Правда в данном случае медь вместе с пластиком отпиливать не стоит, отрезать их лучше всего по-отдельности. Это позволит не использовать боковые заглушки, поскольку пластик будет чуть длиннее самой медной части, чем и обеспечивается необходимый уровень безопасности.

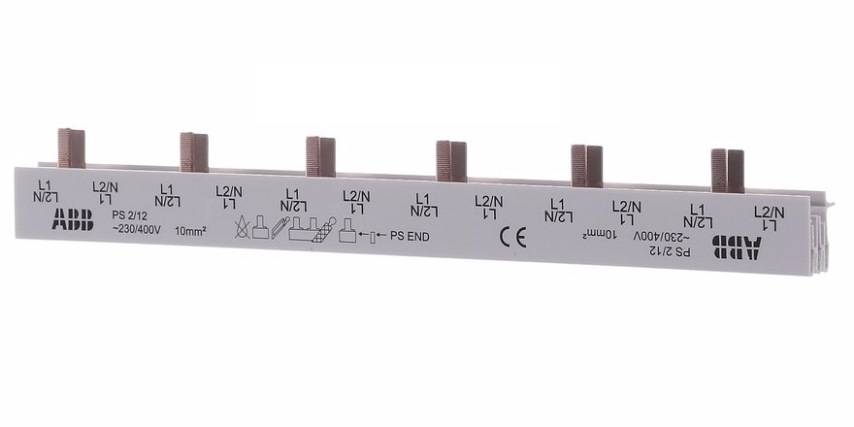

Еще один нюанс состоит в том, что поскольку автоматика состоит из трех частей, необходимо и медную часть разделить на три элемента: 2 модуля + 2 модуля + 5 модулей. Эти три отдельных медных элемента можно использовать под единым пластиком гребенки. Такая конструкция будет не только красивой, но и надежной.

Проводные соединения

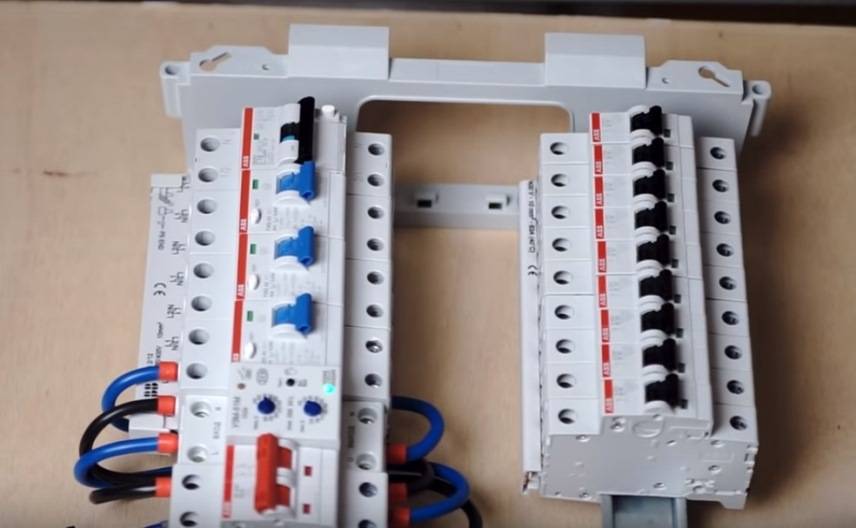

Теперь можно установить провода для подачи питания с рубильника на УЗМ.

Для этого нужно два кабеля сечением 10 мм2 (черный – на фазу, синий – на нуль). С этими кабелями следует произвести следующие операции:

  • отрезать на нужную длину;
  • снять изоляцию;
  • опрессовать;
  • установить.

Выполнив эти операции, следует проверить работоспособность получившегося узла. Для этого можно взять питающий провод с вилкой и обжатыми свободными концами. Концы вставляются в автомат, а вилка втыкается в розетку. Выставив предельную величину срабатывания УЗМ, включают рубильник и приступают к проверке.

Если индикатор на УЗМ мигает, то это говорит о том, что питание на него поступает. Затем нагрузку следует выключить рубильником и вынуть питающий кабель из сети.

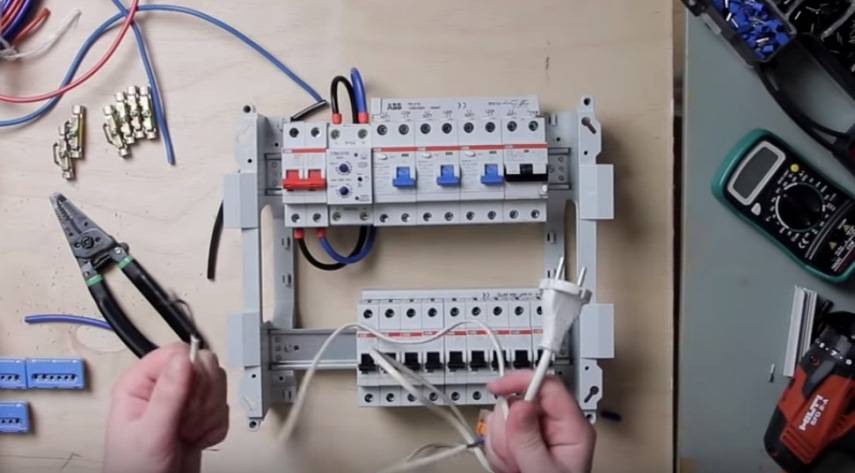

После выполненной проверки можно подать питание на первое УЗО. Делается это, как и уже описано выше, с помощью отрезка кабеля. Остальные элементы, установленные на верхней DIN-рейке, будут запитаны через уже смонтированную гребенку.

После этого следует опять подать нагрузку через пока еще подключенный кабель питания с вилкой и нажать на кнопку. Автоматика должна отключиться.

Выполнив эту проверку, питание следует отключить и продолжить сборку щитка. Чтобы автоматика, установленная на нижней DIN-рейке, не смещалась самопроизвольно, ее следует сдвинуть вправо и поджать специальным ограничителем.

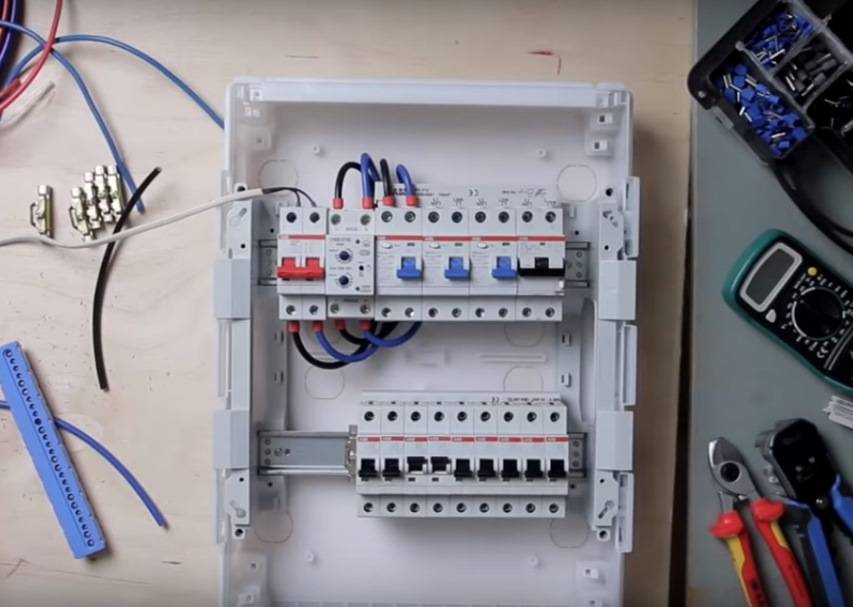

Для продолжения сборки раму с DIN-рейками надо установить в бокс, чтобы заняться нулевыми шинами, число их будет равно 3, что соответствует количеству УЗО. Каждое УЗО следует подключить к отдельной шине. Делается это с помощью кабеля 6 мм2.

После этого надо запитать группы автоматов от соответствующих им УЗО. Это также делается кабелем 6 мм2 красного цвета.

По завершении этой операции вся автоматика оказывается подключенной между собой. После этого остается лишь:

  • проверить все винты и при необходимости подтянуть их;
  • закрыть щиток крышкой;
  • промаркировать автоматику;
  • отнести щиток на объект и там подключить к нему провода нагрузки и входящий кабель.

Теперь электрощиток полностью собран. Именно так он должен выглядеть, чтобы с ним было удобно и безопасно работать в ходе эксплуатации.

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

  • недорогая
  • оптимальный вариант для маленьких квартир
  • проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.

После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов. Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов

Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

  1. Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
  2. В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
  3. Края проводов зачищаются при помощи ножа или специального элемента.
  4. Прикручивается DIN-планка (она крепится на саморезы).
  5. Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке — дополнительно укреплять их не нужно.
  6. Монтируется шина заземления и нулевая шина.
  7. Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
  8. Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы — ничего не должно болтаться или гулять.
  9. Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
  10. Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
  11. Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
  12. Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

Грамотно собранный бокс

Установка комплектующих элементов

Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.

При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.

Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:

  1. Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
  2. Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.

Монтаж приборов выполняется по общим правилам:

  • Провода на входе и внутри щитка используются с одинаковым сечением.
  • Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
  • Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
  • Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.

Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

  1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
  • удалить заглушки, расположенные на стенах ящика;
  • привинтить DIN-рейки;
  • смонтировать на стенках шины заземления и нейтрали;
  • снять дверцу;
  • подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.
Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы. в конце устанавливают самостоятельные автоматы и иные модульные устройства.
Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов: закрытый (встраиваемый в стену) и открытый (щит крепиться непосредственно к вертикальной поверхности). Выбор вида установки в основном зависит от типа электропроводки – если проводка открытого типа идеальным будет монтаж накладного щита, такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель-гвоздей или шурупов «саморезов» (все зависеть от материала стены). Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены, главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобней использовать пластмассовый. Верхняя часть должна содержать вводной автомат под которыми располагается счетчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с опломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность там, где к нему легко добраться и обслуживать.

Расположение щитка определяется по нормам, вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1.5 м от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если Вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • Количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Нормативные документы и правила


Требования к установке электрощитка прописаны в ГОСТ 51321.1-2007 Щиток – распределительное устройство, работающее под напряжением до 1 кВт. Его особенности рассмотрены в гл. 4.1. 7-го издания ПУЭ. Требования к ВРУ в жилом многоэтажном здании прописаны в ГОСТе 51732-2001, а к распредщиткам – в ГОСТе Р 51628-2000. Поскольку квартирный электрический щиток относится к низковольтным распределительным и управляющим аппаратом, требуется обратиться к ГОСТу 51321.1-2007.

Основные требования и правила установки

В ГОСТах и ПУЭ указан правильный способ подключения щитка.

Нормативы отмечают несколько моментов:

наличие комплектной схемы с номиналом автомата защиты, типа и сечения кабеля, установленной и единовременной мощности, параметров защиты оболочки корпуса;
разрешен монтаж модулей, укомплектованных внутри или снаружи паспортной табличкой;
обязательное нанесение знака «Осторожно напряжение» по форме, регламентированной ГОСТ Р 12.4.026;
выбор сечения кабеля для прокладки внутри согласно номиналу защитных автоматов;

подбор изоляции провода, способной выдержать напряжение переменного тока не меньше 660 В;
защита болтовых соединений от вибраций и короткого замыкания тарельчатыми пружинами, контроллерами, пружинными шайбами, наконечниками;
сборка нулевых проводников на шинах N и RE;
подключение REN-провода на RE щитка;
использование клемм для защиты вводного и выводного провода;
выполнение работ при помощи отверток со шлицами под шлиц винтов, инструмента с заизолированными ручками;
маркировка кабеля цветными ПВХ-трубками – синей/голубой (рабочий ноль), желто-зеленой (ноль защиты), красной/коричневой (фаза);
маркировка контактов шин N и RE по порядковым номерам защитных автоматов;
подключение по одному проводнику на зажим шины N или RE;
обозначение отходящих кабелей круглыми (напряжение линий от 1000 В), квадратными (напряжение до 1000 В), треугольными (контрольный) бирками.

Какой корпус надежнее – из металла или пластика


Металлический распределительный щиток в деревянном доме Квартирный щиток выпускается в металлическом и пластиковом корпусе. Выбор материала зависит от проекта, техзадания на проектирование и финансовых возможностей пользователя.

Электрощит из металла имеет ряд особенностей:

  • надежная посадка на защитный ноль;
  • высокие антивандальные характеристики;
  • хорошие показатели пожаростойкости;
  • устанавливается на улице или в подъезд;
  • влагостойкость класса IP31 – IP54.

Минус металлического корпуса – необходимость заземления. Третий провод понадобится выводить с основного щита питания квартиры.


Пластиковый электрический щиток у двери в прихожей

Пластиковый корпус отличается следующими характеристиками:

  • подходит под дизайн интерьера;
  • можно встраивать в специальную нишу;
  • стойкость к влажной среде;
  • красивая прозрачная или тонированная дверца;
  • отличная пылестойкость.

При плохой изоляции есть риски возгорания пластика и возникновения пожара. В данном случае лучше приобретать короб из текстолита.

Скачать файлы к статье

• Распределение нагрузок

/ Полностью расписаны все нагрузки и разбиты по фазам, xlsx, 15.89 kB, скачан: 367 раз./

• Схемы в Сплан

/ Схемы в Сплан – все три варианта, zip, 58.44 kB, скачан: 427 раз./

• Схема, вариант 5

/ С переключением нуля, zip, 82.12 kB, скачан: 333 раз./

• Расширенные библиотеки Splan / Включая элементы утолщенными линиями, модульное оборудование 2D и 3D фотокачества, обозначения по ГОСТ, и др., zip, 32.59 MB, скачан: 2138 раз./ – спасибо за присланные библиотеки Антону, благодаря вопросам которого появилась эта статья!

Если нет Сплана, его можно скачать у меня.

Внимание! Автор блога не гарантирует, что всё написанное на этой странице – истина.За ваши действия и за вашу безопасность ответственны только вы!

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
