Общие сведения
Патроны разделяются на две основные группы по способу крепления на станке:
- резьбовое соединение со станком;
- с помощью конуса, который соответствует в станке крепежному отверстию для конусных креплений.
Эти особенности обуславливают и отличия их внутреннего строения. Внешний конус Морзе обозначает, что и внутри находится конусное строение. Самозажимной патрон по размеру внутреннего конуса обязан в нормативных документах соответствовать стандартам. Маркировка имеет указания на ГОСТ, с учетом которых сделан патрон. Главные параметры указаны в документе 1979 года, дальнейшие могут иметь незначительные отклонения по допускам нижней границы зажима сверла и радиального биения.
Их выбор определяется с учетом необходимости проведения разных видов отверстий, самого держателя и удобства в работе с быстрой заменой инструмента. Конус Морзе, виды размеров по возможности зажима от наименьшего диаметра сверла до большего, наличие в конструкции ключа или стопорного и фиксирующего кольца для каждого типоразмера указаны в ГОСТе 8522−79.
Конструкция бывает:
- с фиксирующим для гайки кольцом либо без него;
- с зажимной гайкой;
- с ключом.
Нормативные документы не ограничивают усовершенствование и доработку внешних форм, самое важное, чтобы главные параметры соответствовали. Это дает возможность во время выбора сменной втулки или сверла добиться наиболее четкого крепления сверлильного инструмента
Лишь так можно не нарушить радиального допустимого биения. Несоответствие патрона и конуса сверла провидит к увеличению погрешности, это отрицательно отражается на конечном результате работы.
Патроны для сверления бывают:
- прецизионными;
- быстрозажимными (самозажимными);
- быстросменными;
- трехкулачковыми.
Общие положения
Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.
Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.
Но в любом случае создаваемая ветка включает в себя:
- Выключатель (одно-, двух-, трехклавишный);
- Лампы с патронами;
- Распределительная коробка;
- Провода (двух- и трехжильные).
Немного об особенностях работы прерывателя.
У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).
При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.
Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.
Техника безопасности.
Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.
Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.
Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
G6.35
Источники света с цоколем G.6.35 — это аналоги представленных выше моделей с G9. Основное отличие – контакты выполнены в виде штырьков, а не петель. Изначально, соединение и сами патроны под такой цоколь считались менее надежными. Поэтому они использовались в световых приборах с галогенными лампочками на 12-24 В, через понижающий трансформатор. Сейчас, в эру светодиодных LED технологий, успешно работают при напряжении 220В.Стандартный размер: Диаметр колбы 13-18мм, высота от 40ммТип: Объемная лампа, капсульного типа
Применение: В точечных светильниках декоративного и акцентного освещения.
Маркировка G6.35: G – штырьковые контакты, 6,35 – расстояние между осями контактов в мм.
Буквы в маркировке

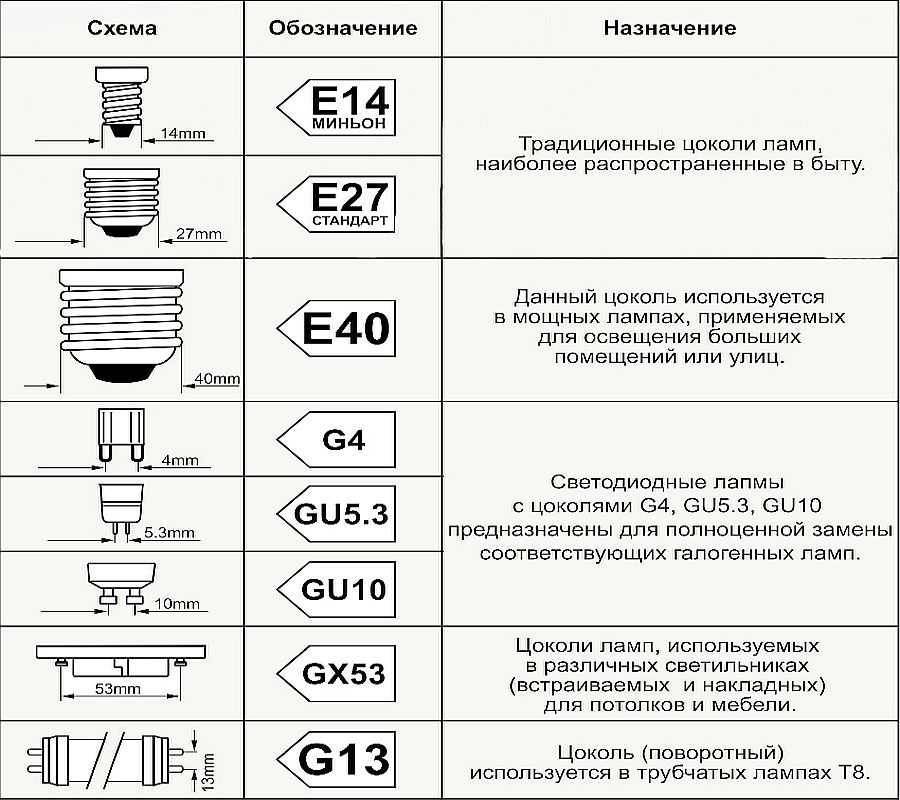

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:
- Большая буква — сообщает о форме.
- Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
- Маленькая буква — количество контактов.
Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).
С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.
| Первая большая буква в начале маркировки — форма | |
| E | Резьбовой цоколь Эдисона |
| G | Штырьковый |
| R | Крепеж с утопленными выводами |
| H | Автомобильные лампы |
| B | Цоколь штифтовой (иногда называют — байонет) |
| S | Софитный крепеж |
| P | Фокусирующий |
| T | Телефонный |
| K | Кабельный |
| W | Бесцокольные лампы |
| Маленькая буква в конце маркировки — количество выводов (указывается не всегда) | |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |

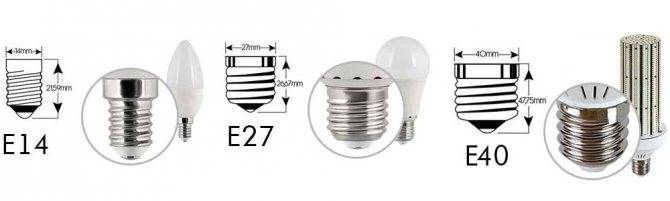

Резьбовые цоколи Эдисона — тип E
Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.
Резьбовые цоколи тип E
Штырьковые — G
Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.
Лампочки со штырьковым типом цоколя
Настольные — 2G11
Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.
Светодиодные лампы с цоколем 2G11
С утопленными выводами — R
Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.
Лампа металлогалогенная 150 Вт RX7s
Автомобильные — H
Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.
Автомобильная лампа H7
Штифтовые — B
Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении
Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом. Энергосберегающая лампочка B22
Энергосберегающая лампочка B22
Софитные — тип S
Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.
Софитная с цоколем SV8.5
Фокусирующие — P
Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.
С фокусирующим цоколем – тип P

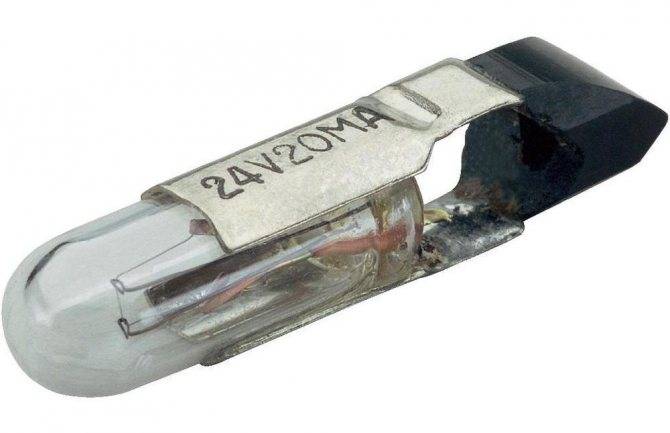

Телефонные — T
Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.
У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе
Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт. Индикаторная лампа цоколь T5.5 k
Индикаторная лампа цоколь T5.5 k
Кабельные — тип K
Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.
Лампа Metalarc HSI-td 2000 w/d с цоколем K12S
Умные цоколи
Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
Бесцокольные лампы — W
Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.
Автомобильная безцокольная лампочка W21W
Устройство и принцип работы электрического патрона
Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.
Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.
Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.
На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.
Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.
Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.
Электрический патрон на три лампочки
В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.
Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
Устройство патрона
В большинстве случаев электропатрон е14 к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые, так как на них постоянно оказывается физическое и механическое воздействие.
Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.
За токоподводящие провода
На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.
Устройство за токоподводящие провода
На трубке
Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстры с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.
Устройство на трубке
Втулкой
Втулка — устройство для закрепления патронов в лампочках с настенными бра. Его изготавливают из листовых материалов. Проделывается отверстие для прикрепления цоколя е14
Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели
Крепежная резьба разная, поэтому стандартов не существует
Крепежная резьба разная, поэтому стандартов не существует.
Обратите внимание! Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки следует разобрать и сравнить резьбу
Устройство втулкой
Устройство втулкой
С безвинтовыми контактными зажимами
Патронный корпус со дном е14, который использует безвинтовые виды зажимных контактов, соединен защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна. Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.
Устройство с безвинтовыми контактными зажимами
Электропатрон е14 — наиболее распространенный цоколь осветительного прибора. Имеет низкую цену, простоту эксплуатации и широкий цветовой диапазон. Не греется и не имеет в себе вредных веществ.
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами — Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.
У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

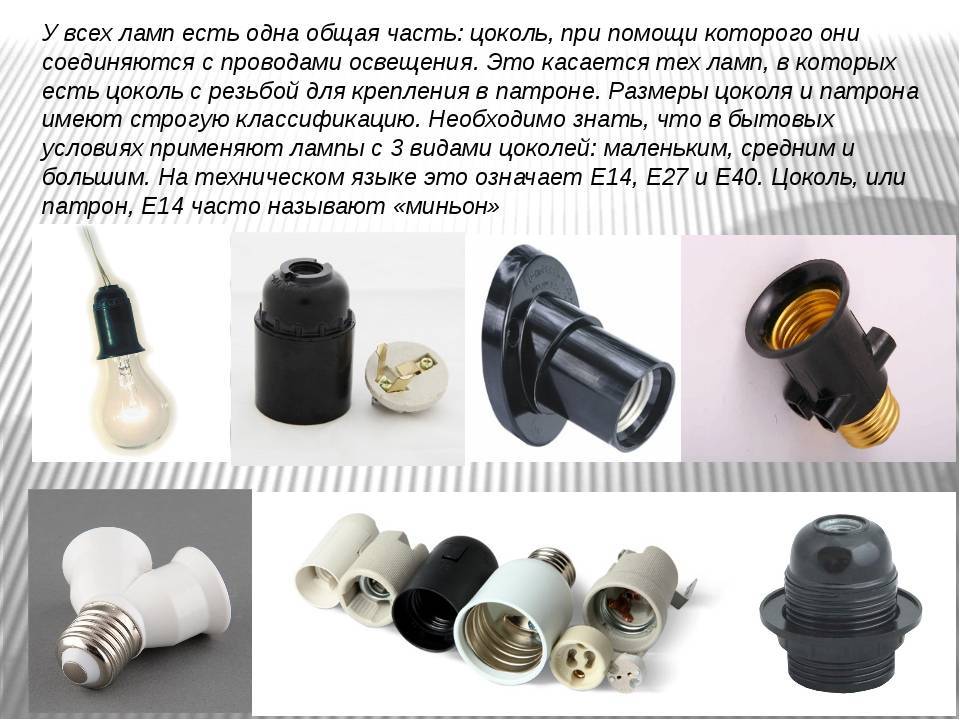

Виды резьбовых патронов

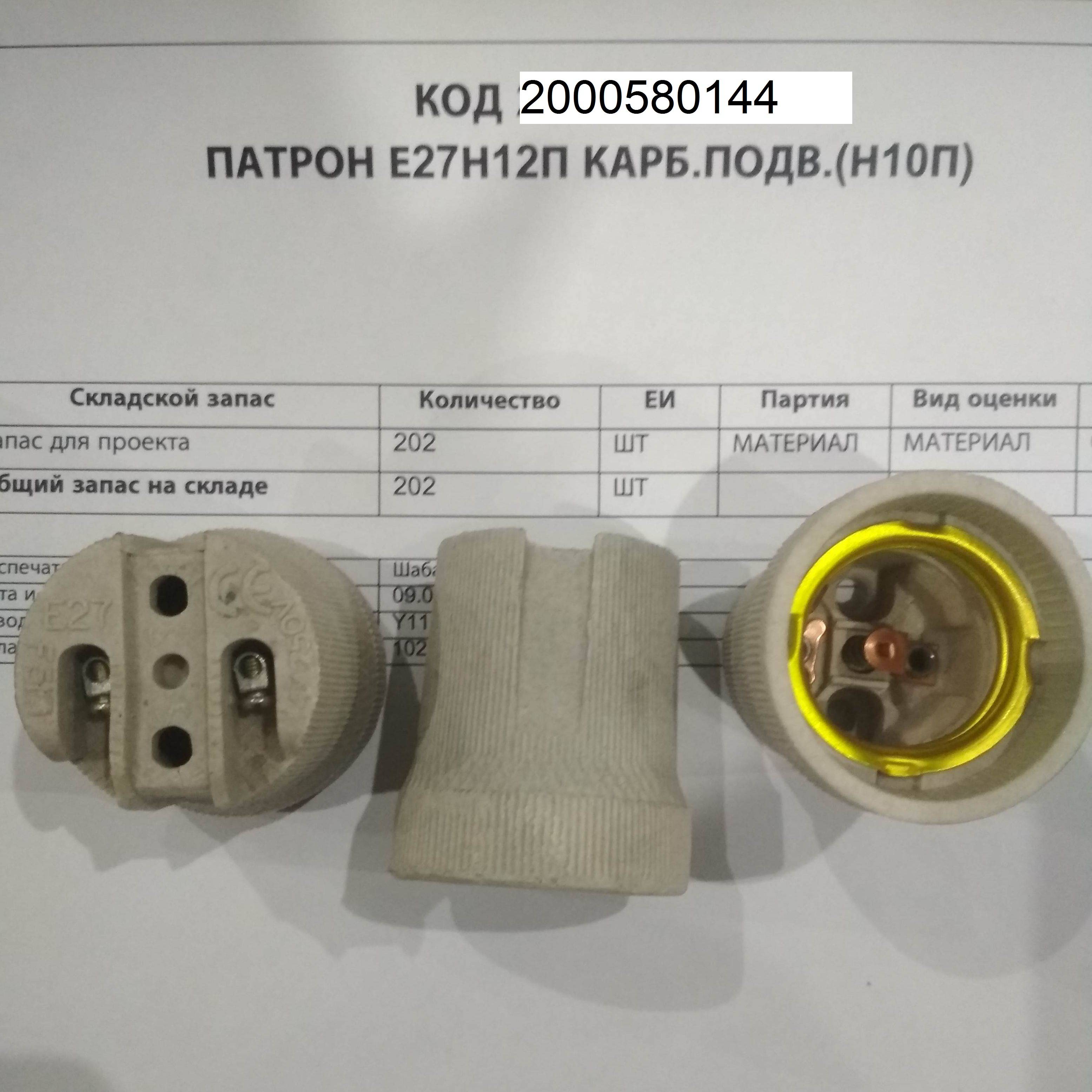

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:
- Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
- Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
- Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.
Основные причины для замены патрона
Выход из строя патрона довольно распространен не только в китайских изделиях, но и в более дорогих и качественных светильниках. Это может случиться не только из-за заводского брака в изделии, но и стать последствием особенности конструкции светильника.
От высокой температуры внутри плафона, патрон деформировался. Такой патрон необходимо заменить
Например, в закрытом светильнике температура внутри стеклянной колбы очень высока, что приводит к быстрому выходу из строя не только лампы, но и патрона, также могут расплавиться питающие провода. В советских люстрах или светильниках этот элемент может рассыпаться просто «от старости», выработав свой ресурс.
В таких случаях, чтобы вернуть работоспособность светильника, нужно поменять патрон, что вполне можно выполнить самостоятельно.
Кроме этого, частой причиной для замены патронов в люстре служит желание перейти на более современные и экономные светодиодные источники света. Такие лампы чаще всего выпускают с маленьким цоколем стандарта E14 и к обычному патрону они не подходят.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

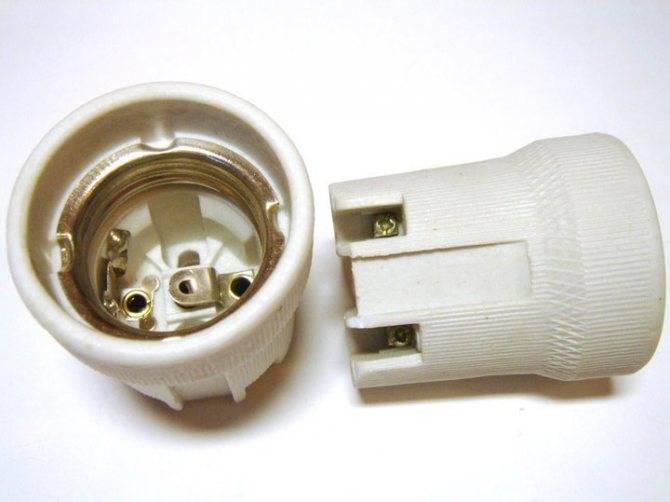

Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
Нюансы правильной установки
По стандарту патрон к светильнику крепится через дно, в котором есть отверстие, через него выводится электрический провод. Но есть и нестандартные конструкции со своими нюансами подключения.
Будет полезно ознакомиться: Подключение патрона.
Подключение проводами
Нельзя создавать прямое соединение патрона и кабеля. Во-первых, патрон должен быть надежно зафиксирован в конструкции светильника, а во-вторых, в конструкцию добавляется пластиковая втулка с отверстием для провода. К этой втулке крепится пластиковый винт, обеспечивающий фиксацию.
Проводное подключение.
На трубке
В схеме есть еще металлическая трубка. Она увеличивает прочность конструкции и позволяет крепить подвесным способом увесистые плафоны. В комплекте должны идти металлические гайки, они фиксируют арматуру для светильника. В результате вся нагрузка от веса приходится на трубку, внутри она пустотелая, что позволяет провести кабель подключения.
Конструкции с трубкой.
Втулкой
Втулки трубчатой формы применяются для фиксации патронов в конструкции настенных и настольных светильников. Обычно эти втулки производят из листовых материалов. Необходимо только сделать отверстие, через него крепится патрон.
Есть недостатки в эксплуатации некачественных пластиковых втулок, они при высоких температурах плавятся. В таких случаях лучше произвести замену детали на металлическую.
Безвинтовые контактные зажимы
Есть и конструкции с зажимными контактами, они соединяются посредством специальной защелки. После этого к трубке крепят дно осветительного прибора, проводят электрический кабель. Корпус обычно сделан в виде цилиндра, фиксируется ко дну.
Такой вариант изделия можно ремонтировать, заменять вышедшие из строя детали. Для вскрытия используется отвертка, нужно лишь отогнуть защелки в стороны
Важно быть максимально аккуратным, чтобы не повредить провода
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Основные выводы
Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
керамические
пластиковые самозажимные
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
донышко
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
Второй, так и продолжает напрямую поступать на патрон
А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
