По методу включения/выключения
Здесь деление разнообразнее:

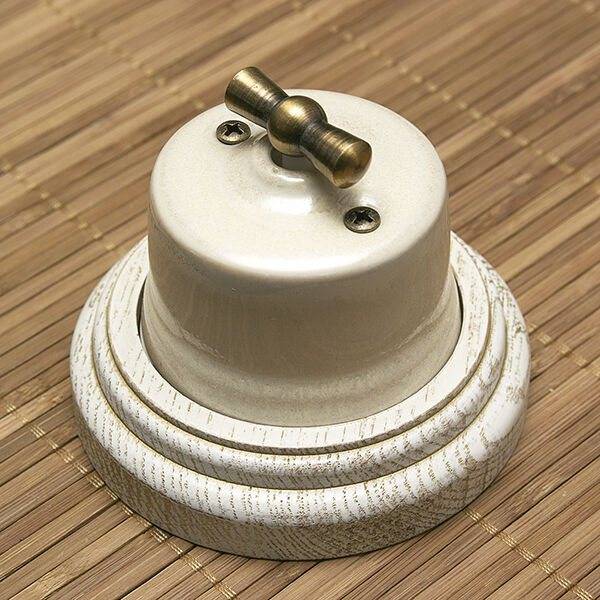

Поворотный. Включение/выключение производится поворотом рычага вокруг горизонтальной оси.
- Перекидной. В эту группу включим все выключатели для управления освещением из нескольких мест (походные, маршевые, перекидные, реверсивные).
- Клавишный. Этот тип характерен для бытового использования. Управление освещением осуществляется клавишами.
Кнопочный. Кнопочный выключатель с фиксацией может иметь электропривод, механизм приводится в действие легким нажатием кнопки. Кнопочные выключатели без фиксации в быту знакомы всем по кнопке звонка.
Шнурковые. Управление механизмом происходит при помощи шнурка.
Что представляет собой пакетный выключатель?
Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.
Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.
Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов
Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.
Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.
С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя
В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.
Типы выключателей — обозначение на строительных схемах
Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.
Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.
Обозначение типов выключателей на схеме
Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.
Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.
Обозначение розеток на схеме
Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».
Конструкция кулачкового переключателя
При изготовлении этих приборов используются высококачественные материалы, обладающие проводящими и изолирующими свойствами. Типовой кулачковый переключатель отличается небольшими габаритами, устойчивостью к непродолжительным перегрузкам в электрических цепях, высокими коммутационными качествами. Защита этих устройств от коротких замыканий осуществляется с помощью предохранительных элементов, где присутствуют плавкие вставки.
Особенности конструкции наглядно отражаются в названии этой аппаратуры. Основой устройства является кулачок, воздействующий на толкатель, представленный в той или иной форме. Стандартная схема включает в себя целую группу различных элементов. Путем изменения их места расположения можно создавать различные комбинации схем включения-выключения.
Кулачки и контакты располагаются в определенной последовательности, которая образует программу коммутации, наиболее подходящую в данной ситуации. Все детали заключены в прочный пластмассовый корпус, который не могут разрушить даже электрическая дуга и вихревые токи.
Особенности конструкции
Основной принцип устройства выходит из самого названия. Так, вся работа происходит благодаря наличию так называемых «кулачков», которые воздействуют на толкатель.
Если же углубиться в саму конструкцию, то можно увидеть, что переключатель состоит из целой группы элементов коммутации.
Воздействуя определенным образом на каждую из них, происходит изменение работы и выбор схемы включения. Для каждого из подтипов переключателей кулачкового характера работы используется своя программа коммутации.
Она определяет начальное и последующие положения кулачков и основных контактов. Вся конструкция и проводники находятся в пластмассовой оболочке. Материал, из которого ее производят – меламин.
Оболочка такого типа защищает начинку от влияния электрической дуги и токов вихревого типа. Благодаря механическому соединению кулачков между собой имеется возможность одновременного выключения нескольких контактов.
Что касается материалов, из которых делают проводники, то в большинстве переключателей это серебро. Данное сырье преобладает над медью по большинству необходимых параметров.
Для качественного переключения также необходима фиксация кулачков в заданном положении. Надежность этого гарантируют фиксирующие механизмы привода. Для самой ручки переключателя существует несколько граничных положений.
Для четкости переключения между ними в конструкции используют ограничитель движения. Сам привод имеет вид прута квадратного поперечного сечения.
Крепление проводки к клеммам выключателей
Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.
Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.
Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.
К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.
На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
Рубильник, переключатель, пакетный выключатель. Рубильник с моментным дугогасительным ножом. Переключатель ПК2. Пакетный выключатель ПВ. Переключатель УП.
Рубильники и переключатели широко используются в электротехнической аппаратуре и различаются между собой по значению номинального тока, по числу полюсов (одно-; двух-, трехполюсные и с большим числом полюсов), по наличию разрывных контактов (с разрывными контактами, без разрывных контактов). Для обеспечения требуемой скорости отключения, не зависящей от скорости движения руки оператора, рубильники кроме главных ножей могут иметь разрывные (моментные) ножи. Последние, кроме того, предохраняют главные ножи рубильника от разрушающего действия дуги. Иногда для этих же целей используются специальные дугогасительные решетки. Устройство одного из рубильников с моментным дугогасительным ножом приведено на рис. 1.
Рис. 1. Рубильник с моментным дугогасительным ножом
1 — подвижный контактный нож; 2 — пружина; 3 — моментный нож; 4 — неподвижный контакт (губки); 5 — шарнирная стойка
Пакетные выключатели и переключатели используются для переключений в цепях и конструктивно состоят из одинаковых пакетов в виде колец с вмонтированными в них неподвижными контактами и различаются между собой нагрузочной способностью, определяемой номинальным током, и коммутационной способностью, определяемой наибольшим отключаемым током при различных напряжениях. Число подвижных и неподвижных контактов определяет схему и конструкцию пакетников (рис. 2).
| Рис. 2. Схема переключателя серии ПК2 на три направления |
Корпус трехполюсного пакетного выключателя, приведенного на рис. 3, состоит из трех изоляционных колец 1. Неподвижные контакты 2 выполнены из латуни и закреплены в кольце. Подвижный контакт-нож 3 насажен на четырехгранный изолированный валик, связанный с рукояткой через специальный механизм, обеспечивающий мгновенное замыкание и размыкание контактов. К подвижному контакту прикреплены две пластины 4 из фибры, способствующие гашению дуги.
Универсальные переключатели (УП) служат для включений и отключений относительно маломощных приемников и переключений в цепях управления и сигнализации. На лицевой стороне панели управления имеется рукоятка, при помощи которой поворачивают валик в различные положения (три положения и больше). Эксцентриковые шайбы на валике воздействуют на контакты и производят требуемые переключения. Каждая пара контактов изолирована от других и составляет секцию. Число секций может быть до нескольких десятков. На рис. 4 показана одна секция УП.
Рис. 4. Контактная система переключателя УП 1 — левый подвижный контакт; 2 — левый неподвижный контакт; 3 — изоляционная рейка; 4 — правый подвижный контакт; 5 — гибкое контактное соединение; 6- зажимы для присоединения проводов; 7 — изоляционная перегородка; 8 — главный валик; 9 — изоляционные кулачковые шайбы
Рубильники переключатели пакетные выключатели назначение
В качестве аппаратов для включения, переключения и выключения цепей постоянного и переменного тока в сетях 127/220 и 220/380 В используются рубильники, переключатели, пакетные выключатели, контакторы, магнитные пускатели и автоматические выключатели.
Рубильники — простейшие аппараты для нечастых неавтоматических включений и отключений цепей напряжением до 1000 В — изготовляют одно-, двух- и трехполюсными. По конструкции рубильники могут быть открытого исполнения, предназначенные для компоновки распределительных устройств станций и подстанций, и защищенного исполнения с защитными кожухами — для отдельных электрических установок.
По сокращенной номенклатуре низковольтных электрических аппаратов и изделийлля применения их в комплектных устройствах выпускаются следующие типы аппаратов управления.
Рубильники на номинальный ток 100. 600 А типа Р одно-, двух- и трехполюсные. В обозначении, например, Р24 цифра 2 означает двухполюсный, 4 — на 400 А, Р36 — трехполюсный, на 600 А. Для привода этих рубильников используют центральную рукоятку с передним или задним присоединением. Рубильники на ток 100. 600 А с центральным рычажным приводом типа РПЦ могут быть двух- и трехполюсными (рис. 13.1).
Рубильники на 800. 1500 А также обозначают буквой Р, но с четырехзначной цифрой для указания данных аппаратов. Управляют ими Гпри помощи либо центральной рукоятки, либо штанги или маховичного привода.
Переключатели на ток 100. 600 А обозначают буквой П с двумя цифрами (например, П21 — двухполюсный., на 100 А), если для привода Используется центральная рукоятка, или буквами ППЦ, если привод центральный рычажный. Переключатели на 800. 1500 А обозначают буквой П с четырехзначным числом.
Рубильники и переключатели с боковой рукояткой обозначают соответственно РБ, РПБ, ПБ, ППБ, а рубильники с управлением штангой — РШ, смешанным приводом — PC.
Рубильники и переключатели некоторых типов оборудованы дугогасительными камерами или разрывными контактами с пружинами для ускорения размыкания. Предельный отключаемый ток рубильников и переключателей без дугогасительных камер и без разрывных контактов составляет до 30% номинального при 380 В в сети переменного тока. Цепи напряжением 500 В отключать под током не допускается. Рубильниками и переключателями с дугогасительными камерами или разрывными контактами допускается при напряжении до 380 В отключать номинальный ток, а при напряжении 500 В — 50% номинального.
На напряжение 660 В изготавливают рубильники Р-11 на номинальный ток 100. 250 А с боковой рукояткой, Р15 и Р16 на ток 100. 250 А для встраивания в ящики, однополюсные и трехполюсные рубильники- разъединители Р2000 на номинальный ток 800. 4000 А и др.
Пускатели нажимные, вибростойкие серий ПНВ-30 открытого исполнения и ПНВ-32 защищенного предназначены для управления трехфазными асинхронными электродвигателями мощностью до 4,5 кВт при напряжении до 500 В, а пускатели серий ПНВС-10 и ПНВС-ЮТ защищенные и ПНВС-12 открытые — для управления двигателями мощностью до 0,6 кВт при напряжении до 380 В. Контактная система, состоящая из изолирующей планки с закрепленными на ней подвижными контактными мостиками, после нажатия кнопки «Пуск» удерживается в фиксированном замкнутом состоянии пружинной защелкой. При нажатии кнопки «Стоп» защелка освобождает планку с контактами, и цепь размыкается.
В пускателях ПН ВС средний контактный мостик после прекращения действия на кнопку «Пуск» остается в разомкнутом состоянии. Этот пускатель предназначен для пуска конденсаторных однофазных двигателей, которые подключают к среднему мостику; после разгона электродвигателя и прекращения действия на кнопку «Пуск» пусковой конденсатор отключается. Рубильники и переключатели для электроустановок выбирают по номинальному напряжению, предельному отключаемому току, типу исполнения.
Определение и отличия включателя и переключателя
Дом – место уюта, семейного очага, где хочется обустроить все не только красиво, но и комфортно. Освещение в этом деле играет немаловажную роль. Размещение светильников, а также элементов их управления занятие не из легких.
Зачем нужен выключатель знает даже ребенок, а вот чем он отличается от переключателя? Что будет, если поставить на включение/выключения света в квартире переключатель, а не выключатель?
Даже электрики с малым опытом за плечами могут путать эти понятия, что уж говорить о нас, простых обывателях. Недопонимание происходит не только в терминах, но и в принципах работы механизмов. Если Вы уж и надумали самостоятельно провести монтаж того или иного устройства, подробно изучите схему, поймите для себя отличия, затем приступайте к выполнению задачи.
Лучше, безусловно, пригласить специалиста с опытом работы, если имеете хоть малейшее сомнение, ведь проводка в доме, в квартире должна быть сделана правильно на все 100%.
Служат выключатели и переключатели (бывают двух видов) одному и тому же делу – размыкают или замыкают электрическую цепь в определенное время. То есть, если сказать проще – включают или выключают свет. Устройства бывают разных типов, различаются в исполнении, да и внешне бывают какие, только пожелаете. В основном, на другом конце электрической цепи в качестве электроприемника стоят лампы, бытовые приборы.
Определение выключателя
Выключатель – коммутационное устройство, работающее в электросетях с максимальным напряжением 1000 Вольт. Представляет собой двухпозиционное устройство, имеет два нормально разомкнутых контакта (одно состояние активное – контакты замкнуты, а другое пассивное – разомкнуты).
Опытный электромонтажник сразу заметит, что в нем нет устройства дугогашения, поэтому при коротком замыкании (КЗ) отключить токи КЗ выключателем не удастся. Для этого предназначены автоматы, но это абсолютно иной вид электроаппаратов.
Выключатели различают по типу исполнения, что является их главным определяющим параметром.
Бывают таких видов:
- внешней установки – монтаж на стену
- внутренней установки – монтаж в стену.
Классифицируют и по количеству клавиш – одноклавишные, двухклавишные, трехклавишные и так далее. В управлении тоже могут быть выключатели разных типов: сенсорные, клавишные, кнопочные и прочее.
Определение переключателя
Переключатель – это устройство, имеющее три и более контакта. Переключатель коммутирует одну или сразу несколько электроцепей на другие или же служит для размыкания цепи. Другими словами, когда он находится во включенном состоянии, то замыкает первый и второй контакты, а если переключатель выключен – первый и третий.
Наверное, поэтому так его и назвали – с одного на другой контакты переключает. То есть, не сложно понять, что практически всегда переключатель остается включенным. Если же в нем задействованы всего два контакта, тогда работать будет по принципу выключателя. Иногда его еще называют перекидным выключателем.
Переключатели бывают различные, например, по количеству клавиш:
- одноклавишный – идет на три контакта
- двухклавишный – на шесть контактов и так далее.
Таким образом, разница между выключателем и переключателем очевидна – суть в числе имеющихся контактов с тыльной стороны. Выключатель делает лишь одно действие – прерывает электрическую цепь, а переключателем возможна ее коммутация с одного контакта на другой, то есть переключение.
Выделим эти основные отличия переключателей от выключателей:
- разное число контактов;
- выключатель включает и выключает осветительные приборы, находящиеся в этом же помещении, а переключатель может
- управлять одним и тем же источником света из разных мест.
Можно сделать вывод, что переключатель – это более функциональное устройство, позволяющее с комфортом обустроить и обыграть в интерьере расположение всех светильников, бытовых приборов. Переключатель отлично подойдет для больших освещаемых помещений.
Специалист, которого Вы пригласите для решения вопроса, если не сможете самостоятельно решить, поможет с выбором, укажет то оборудование, которое понадобится именно в вашем случае.
Бытовое использование
Использование переключателя на лестничных пролетах Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:
- многоуровневые здания – переключатели позволят отключать свет на любом этаже;
- длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
- спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.
Используют переходные устройства во всех схожих ситуациях. Особенно актуально в больших офисах, гостиницах и других подобных зданиях.
Способ установки выключателя
Устройство может быть установлено различными способами, исходя из этого их делят на два типа.
Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются при монтаже внешней проводкой, но могут быть подключены и к скрытой.
Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах
Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид.
Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.
Электрические параметры переключателей
Основные электрические параметры переключателей это номинальное напряжение и ток, сопротивление контактов и максимально допустимое количество перемещений переключателя (операций переключения).
- Номинальное напряжение – максимальное напряжение которое может выдержать выключатель. Это определяется многими факторами, включая изоляционные материалы, расстояние открытых контактов, скорость разъединения и соображения безопасности.
- Номинальный прямой ток – максимальный постоянный ток (или переменный), который переключатель может пропускать через замкнутые контакты. Этот ток ограничивается в основном нагревом переключателя из-за потери контактного сопротивления.
- Контактное сопротивление – электрическое сопротивление через которое протекает ток в замкнутом переключателе. Поскольку контакты переключателя не являются непрерывным проводником, контактное сопротивление больше, чем у сопоставимого непрерывного проводника. Из-за этого могут возникать падения напряжения, особенно при более высоких токах.
- Количество срабатываний – расчетное максимальное количество замыканий переключателя, после которого электрические и другие параметры могут ухудшиться. Поскольку переключатель является механическим элементом, каждое его движение вызывает определенную степень износа механизмов внутри этого элемента, что приводит к ухудшению параметров переключателя.
Устройство и принцип работы

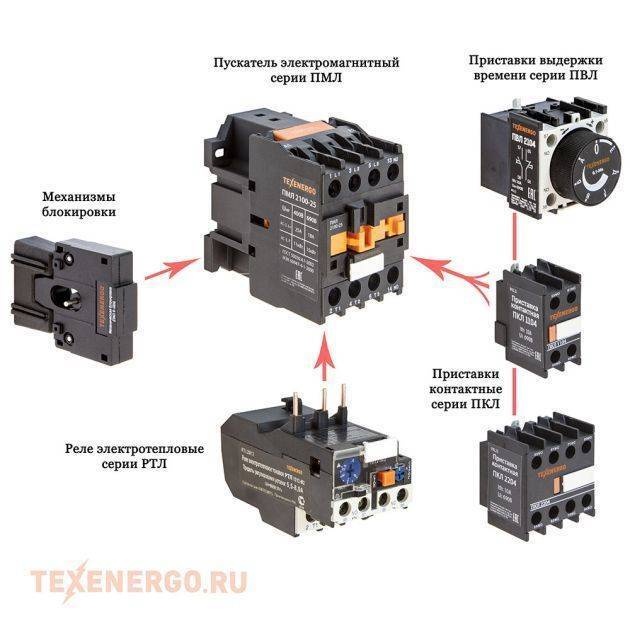

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается
В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования
Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.
Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.
Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.
Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:
- группа контактов, выполненная из высококачественной меди;
- корпус из диэлектрических материалов;
- соединенная с электромагнитом напрямую контактная планка;
- электромагнитная катушка;
- дугогасительные элементы, которые необходимы при управлении большими токами.
Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.
Переключатель и выключатель: в чем разница, схемы и фото
На сайтах, торгующих комплектующими для монтажа электропроводки, можно встретить два типа товаров: выключатели и переключатели. Выглядят эти устройства одинаково, назначение тоже практически идентичное. Так чем же они отличаются?
- В чем разница?
- Сфера применения
- Ошибки в терминологии
В чем разница?
Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.
Нагляднее всего отличие выключателя от переключателя показывает схема подключения.
При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.
Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.
Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.
Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).
В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.
Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.
Сфера применения
Оба устройства взаимозаменяемы, но удобство использования зависит от конкретных случаев.
Из-за разницы между выключателем и переключателем света, последние лучше устанавливать в проходных комнатах, длинных коридорах или на лестницах в частных домах. Одна точка разрыва монтируется на входе, а другая на выходе.
В этом случае не нужно будет возвращаться в другой конец холла или лестничного марша, чтобы выключить за собой свет — это можно будет сделать из любой точки.
Подобная разводка используется при прокладке кабелей на больших площадях с несколькими входами. Например, в промышленных цехах, в разветвленных коридорах, либо при организации освещения на приусадебных участках с несколькими въездами.
На фото ниже изображена схема управления одним осветительным прибором из трех различных точек.
Чтобы система работала корректно, в крайних точках устанавливаются проходные переключатели, а в центре — перекрестный.
Аналогично подключается разводка, для управления светом из четырех мест.
В отдельных комнатах (с одним входом) удобнее использовать обычные выключатели. Ведь свет обычно зажигают, входя в помещение, и отключают, покидая его.
Гипотетически — если площадь комнаты очень большая — схему разводки можно усложнить, включив в нее проходные или даже перекрестные модели отключателей. Но такой подход грозит лишними финансовыми затратами (на покупку и прокладку дополнительных проводов и штробление стен под них).
Ошибки в терминологии
На просторах интернета можно встретить вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Правильный ответ: «ничем».
Это два термина относящиеся к одному устройству. Проходным переключатель называют из-за того, его включают и выключают, проходя через помещение.
Также не стоит путать обычные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем-то похожа на различия у обычных «домашних» рубильников. Но эти механизмы практически не имеют отношения к бытовой электрике. Их чаще можно встретить в разнообразных двигателях и т.п.
Простой пример пакетного переключателя — двигатель с несколькими скоростями. В этом случае лишь одно положение рукоятки будет соответствовать отключению, а все остальные — включению различных скоростей (используются разные схемы подключения).
Пакетные выключатели — это тоже термин, который относится к двигателям, но уже к трехфазным асинхронным. Чаще всего их можно встретить в механизмах с универсальным приводом.
Понимая разницу между вышеперечисленными понятиями, можно с легкостью выбрать оптимальный вариант для дома или дачи.
Многопозиционные коммутаторы модульного типа
Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.
Кулачковые переключатели
Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:
- коммутационные щиты управления переменным и постоянным током;
- системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
- управление трансформаторными подстанциями и освещением;
- оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
- переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
- выбор режима работы электросварочного оборудования и т.д.
Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.
Пакет кулачкового коммутатора
Обозначения на рисунке:
- a — зафиксированные контакты (4 шт.), к которым подключаются провода;
- b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
- c – группа передвижных контактов (в данном типе их две);
- d – два направляющих паза (позволяют штоку совершать поступательные движения);
- e – покрытые изолирующей оболочкой два штока;
- f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
- g – пакет;
- h – две резьбовых шпильки (фиксируют пакет и крышку);
- I – ротор;
- J – четыре пружины (возвращают шток в замкнутое положение);
- k- соединяющий рукоять с ротором вал;
- l – четыре винта для зажима проводов кабеля.
Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.
Схематическое изображение переключателя в нулевом положении

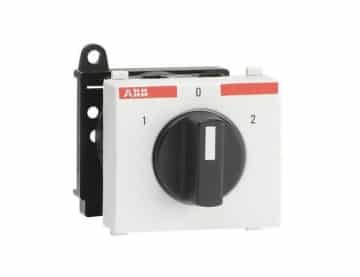

Коммутатор ABB в режиме нулевого положения
Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:
- тип коммутатора;
- номинальный ток, на который рассчитан переключатель;
- схема и таблица коммутации;
- класс защиты.

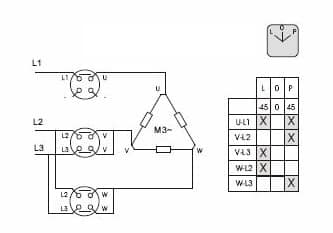

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.
Схема и таблица коммутации переключателя SPAMEL
Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.
Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.
Подключение проходного выключателя в квартире. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку. Схема подключения проходного выключателя | переключателя
Схема подключения проходного выключателя | переключателя.
