Электрическая проводка в гараже своими руками: схема разводки электрики

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

вводной распределительный щит;
устройство учёта;
1-2 розетки;
2 автоматических выключателя;
4 светильника;
1 одноклавишный выключатель;
1 УЗО;
электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

плоскогубцы и электрорезы;
молоток;
зубило;
электродрель и перфоратор для работы в помещении из бетонных блоков;
отвёртки – крестовая, шлицевая и индикаторная;
изолента;
приборы для измерения;
материалы для разметки – удобно использовать специальный шнур;
крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.

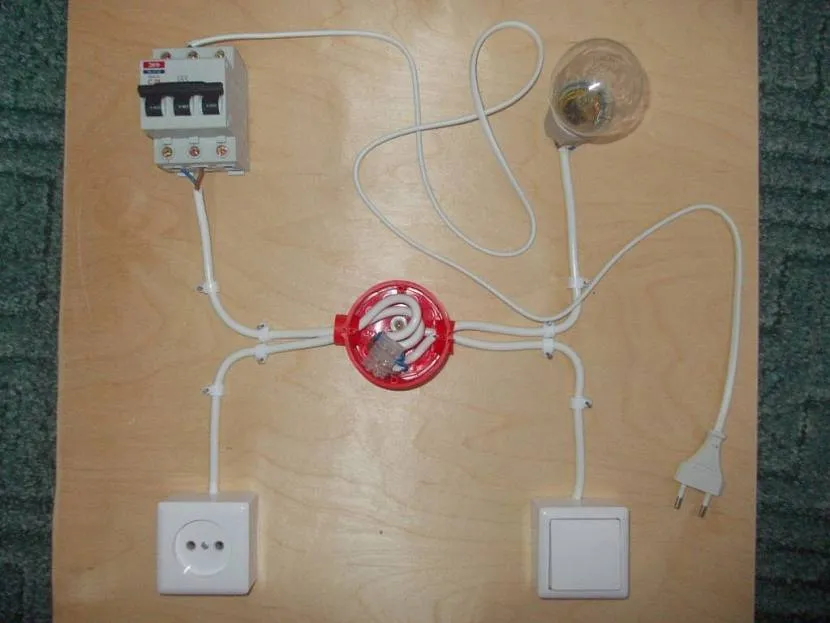

Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

электрический кабель;
светильники;
выключатели;
розетки;
трансформаторы;
гофрированные трубы;
короба;
переходники;
УЗО;
счётчик электроэнергии;
подрозетники;
распредкоробки;
распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Какое сечение медного кабеля нужно для проводки в гараж?

Какое сечение кабеля нужно для проводки в гараж?Провод для электропроводки в гараже — какого сечения выбрать?

Выбор сечения проводки стоит начинать с мощности потребителей, которые будут подключаться

Важно есть ли у Вас в гараже 3-хфазное напряжение

Освещение желательно делать медным кабелем сечением не менее 1,5 мм.кв. При мощности светильников(ламп) до 500Вт. Если мощнее — нужно выбирать сечение провода больше.

Розетки и подключение станков нужно делать медным кабелем сечением не менее 2,5 мм.кв.

Ещё про выбор сечения провода можно почитать по этой ссылке.

И главное — не забудьте сделать контур заземления!

Если вы не планируете сделать из своего гаража СТО, и как следствие оснастить его мощным электрическим оборудованием, то тратиться на трехфазный счетчик, лишние метры и квадраты меди — не стоит.

Подвод к гаражу, от опоры линии электропередач можно сделать СИПом сечением 16-24 квадратных миллиметра (алюминий), если от домового щита, то таким же сечением каким выполнена линии до него (толще смысла нет) Если подвод выполняется медным кабелем то хватит и 8-10 квадратов.

Разводка осветительной линии выполняется медным кабелем 1,5 квадрата.

Розеточная группа ведется проводом 4 квадрата.

В моем гараже на одно машиноместо, разводка выполнена таким образом. Балгарка, сварка, другой электроинструмент работает — ни чего не греется.

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита.
Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги.
Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно.
Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра.
Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика.

Основные моменты по технике безопасности

Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

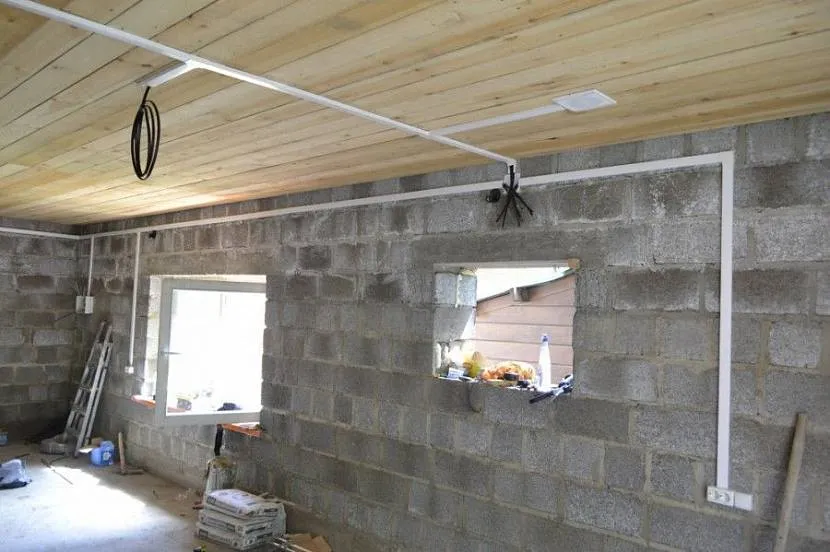

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
Устанавливают электрический щиток в заранее выбранное место.
Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
Подключают модули к проводам.
Подключают УЗО, автоматы, счетчик.
Подключают силовой кабель.
Проводят провода по кабель-каналам или ПВХ трубе.
Монтируют коробку и протягивают провода на розетки в гараже.
Аналогичным образом протягиваются провода к осветительной группе.

Как выполнить освещение ямы

Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.

Монтаж осветительных конструкций в подвале или яме

Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.

Осветительные приспособления должны быть рассчитаны на небольшое напряжение.

Светильники должны иметь низкий вольтаж

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.

Электропроводка – это горизонтальные и вертикальные участки Источник ms.decoratex.biz

Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
Высота установки розеток – 60 см от поверхности пола.
Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Схема электропроводки с двумя участками: освещение и розетка Источник infourok.ru

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

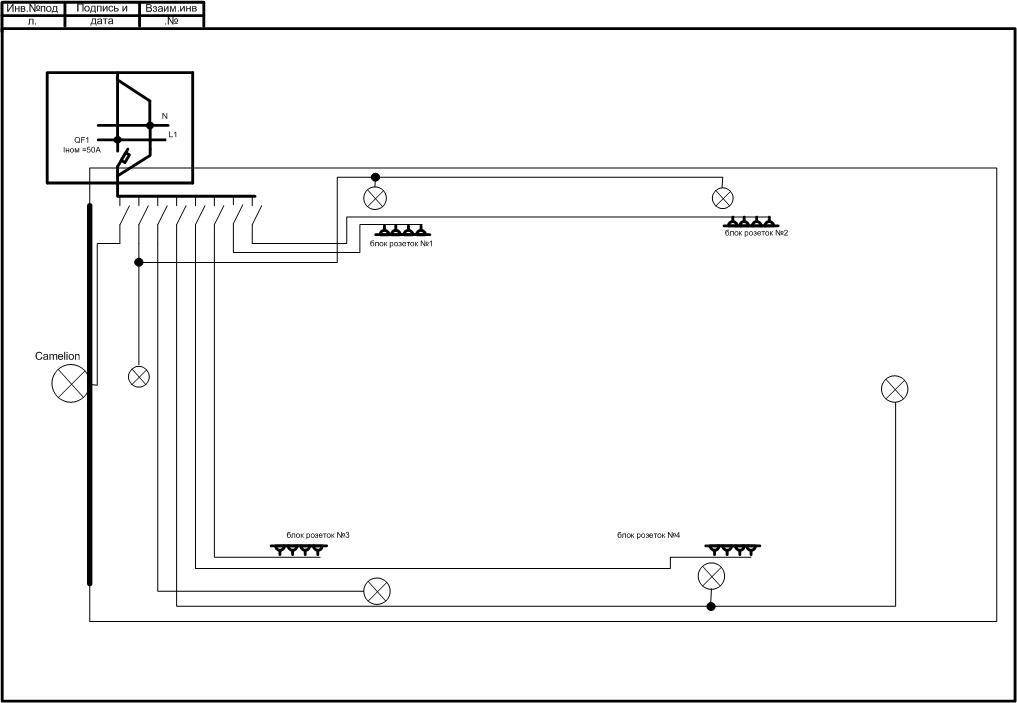

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

В кооперативных гаражах

Итог

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность.
Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения

С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите.
Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений).
Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены.
Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования.

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.
