Установка дымохода для газовых котлов – требования и материалы

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

• Диаметр должен быть равен или больше сечения выходного патрубка котла.
• Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
• Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

​

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

• обе трубы выводятся через одну стену;
• трубы выводятся в разные стены;
• система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Коаксиальный дымоход для газовых котлов: плюсы и минусы

Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.

В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».

Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:

1. По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
2. По внутренней трубе продукты горения выводятся наружу.

Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется. К преимуществам коаксиального дымохода относятся:

К преимуществам коаксиального дымохода относятся:

• Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
• В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
• Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.

Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее

• Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
• Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
• Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
• Собрать коаксиальный дымоход нетрудно своими руками.

Есть у коаксиальных дымоходов и минусы:

• Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
• Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
• При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.

Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения

Какие же основные параметры хорошего дымоотвода?

• Качественное сжигание топлива
• Активный прогрев стенок
• Идеальная тяга
• Преодоление порога образования конденсата
• Прочность
• Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов

2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
5. Дымари для печей должны быть не менее 5 метров в высоту
6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи

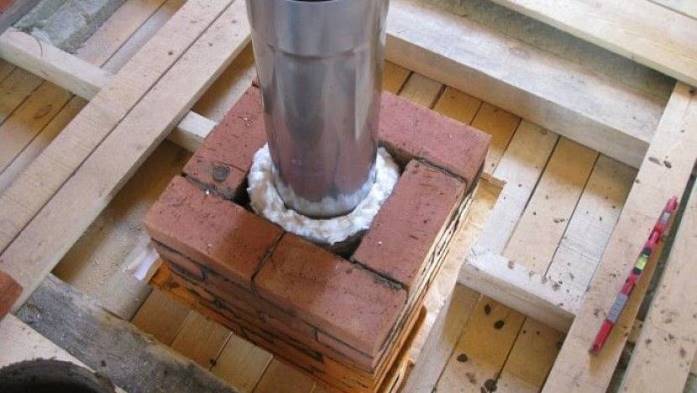

9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Устранение возможных неисправностей

В морозные дни возможно обледенение конденсата на выходе из системы удаления дыма. Наиболее сложная ситуация, когда лёд заполняет пространство между трубами, затрудняя подачу воздуха на горение. Это явление значительно снижает эффективность работы котельного оборудования.

В какой-то степени помогает утепление. Но наиболее эффективное решение заключается в присоединении к трубе выхлопа насадки, удлиняющей и сужающей её.

За счёт создания дополнительной тяги конденсат буквально вылетает вместе с дымовыми газами. Некоторые современные котлы снабжаются такими насадками в стандартной комплектации.

Вторым вариантом решения является снабжение дымоотвода сборником конденсата, представляющим из себя отвод небольшого диаметра в нижней части коаксиального дымохода.

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Материалы

Дымоход должен быть изготовлен из негорючих неплавящихся материалов. Прошли те времена, когда все дымоходы для газового котла были кирпичными. Этот способ хоть и недорогой, но трудоёмкий.

Труба для газового котла

Сегодня чаще других используют керамические трубы и из нержавейки, но есть и другие.

Керамика

Простой надёжный материал, который легко монтировать. Не подвержен коррозии, а значит, долговечен. Есть возможность выбрать цвет.

Нержавейка

Оптимальный вариант для дымохода. Прочный, жаростойкий материал. Вне здания используют сэндвич-трубы (между двух труб, располагающихся одна в одной, проложен слой базальтовой ваты).

Дымовая труба из нержавеющей стали

Либо прокладываются в кирпичном канале.

Асбестоцемент

Материал вполне пригоден для газовых котлов. Не требует специальной изоляции, срок службы – более 30 лет, цена приемлемая. Сильно подвержен конденсату, быстро засоряется, хрупкий.

Фуранофлекс

Новый материал из пластмассы, армированной прочными волокнами. Такие трубы устойчивы к конденсату и имеют низкую теплопроводность.

Прокладка дымохода из фуранфлекса

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке. Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

1. С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
2. С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
3. Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.
