Особенности монтажа двухклавишного выключателя для скрытой проводки

Подключение и монтаж

Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:

• Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).

• Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
• Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.

После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:

Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке).
Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат).
Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа).
Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм).
Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий).
Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника.
Установите рамку для защиты.
Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия).
Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.

Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Комментарии:

Константин

Чушь собачья:(((!

Ирина

кто это писал??? люди не позорьтесь, Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

ПОЛЕЗНЫЙ СОВЕТ???ПРОПИСАН В ПУЭ??? Когда правильные кабели размещаются??? ПРАВИЛЬНЫЕ КАБЕЛИ? а бывают неправильные? РОБОТОЙ? это автору надо прописать лекарство для вправления мозгов. Каждое предложение чушь, как заметил Константин.

Оставить комментарий Отменить ответ

Как подключить проходные выключатели в вашем доме, советы.

Уличная влагозащищенная розетка – важный атрибут вашего участка

Розетка с таймером – элемент умного дома

Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция

Как подключить двойной выключатель к люстре.

Чтобы правильно выполнить подключение двухклавишного выключателя к люстре, необходимо прежде всего разобраться в потолочной проводке. По евро стандартам есть жёсткие правила по цвету каждого проводка, который должен соответствовать фазе, нулю и заземлению. Но отечественные электро монтажники (особенно это касается старых квартир) используют тот кабель, который есть под рукой. Поэтому всегда нужно уточнять функцию каждого провода.

Чтобы не ошибиться и правильно определить фазный провод на потолке (либо из стены), необходимо:

• развести провода в стороны (чтобы при подаче напряжения не получилось короткого замыкания);
• подать напряжение путём нажатия на клавиши выключателя;
• проверить индикатором-напряжения или мультиметром на какие провода приходит напряжение.

Итак, вы определились какие провода фазные «L«, а какой нулевой «N«. Далее вам необходимо правильно произвести подключение двойного выключателя к люстре по месту установки:

1. Нулевой рабочий провод «N» можно соединить в один и подцепить к двум лампам в одном соединение.
2. Каждый фазный провод «L» необходимо подцеплять в отдельном соединение для каждой лампы.

Правильная схема подключения выключателя с двумя клавишами к люстре изображена на рисунке №3.

Рис.3 — схема подключения двух клавишного выключателя к люстре.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

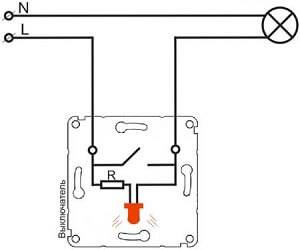

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

   Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

2. Аккуратно удаляем декоративную рамку.

3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

   После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

4. Ослабляем крепления проводов и отсоединяем их.

   Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
2. Закрутить болты крепления к подрозетнику.
3. Установить рамку и клавиши.

4. Включить рубильник и проверить работоспособность устройства во всех режимах.

   При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Виды, технические характеристики и цены

Определить степень пыле- и влагозащиты можно по маркировке IP. Первое число говорит от защите от постороннего проникновения: 2 – механизм нельзя потрогать пальцем, 3- инструментом, 4- проволокой, 5 и 6 обеспечивают полную защиту от пыли

Второе число означает защиту от воды: 1 и 2 – от вертикальных капель, 3 – от дождя, 4 и 5 от обрызгивания, 6 – от сильной струи, 7 и 8 – от погружения в воду

При подключении приборов большой мощности следует обратить внимание на номинальный ток, стандартные выключатели рассчитаны на 4А, 6А или 10А

Устройства с маркировкой 250В лучше выдерживают скачки электричества по сравнению с моделями с номинальным напряжением 220-230В. По типу механизма клавиши выделяют выключатели с пружиной сжатия, с пружиной растяжения, с кулачковой системой. Пружинные более миниатюрны, кулачковые надежнее.

Образец одноклавишного выключателя утопленного типа при скрытой проводке представлен на фото:

Также при выборе необходимо обратить внимание на качество и плотность материала корпуса, от этого во многом зависит долговечность изделия. Для установки на улице могут применяться антивандальные системы из металла или ударопрочного пластика. Безотказность выключателя определяет качество сборки и используемые элементы

Так, клеммы из фосфорной бронзы обеспечивают лучшую токопроводимость по сравнению со стальными, а включение в состав сплава меди снижает теплопроводность. Контакты поворотного механизма могут быть изготовлены из нержавеющего металла или легированной стали

Безотказность выключателя определяет качество сборки и используемые элементы. Так, клеммы из фосфорной бронзы обеспечивают лучшую токопроводимость по сравнению со стальными, а включение в состав сплава меди снижает теплопроводность. Контакты поворотного механизма могут быть изготовлены из нержавеющего металла или легированной стали.

Стоимость одноклавишных выключателей варьируется от 60 до 500 рублей. Цена возрастает пропорционально индексу пыле- и влагозащиты, а также качеству сборки. Несколько добавляет стоимость дополнительная комплектация – светодиодная подсветка, встроенная розетка, индикатор и др.

Отдельно стоит отметить, что некоторые выключатели поставляются без декоративных рамок, например, серии Legrand или Schneider Electric. В этом случае для установки необходимо дозаказать рамку в соответствии с моделью оборудования и дизайном помещения.

Особенности серии Valena

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика. Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand

Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены

Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.
