Обзор дренажных насосов Вило

Конструктивные особенности насосов с мокрым ротором

К основным особенностям этого вида устройств следует отнести возможность охлаждения деталей устройства с помощью перекачиваемой жидкости. Отсутствие потребности в вентиляторе и скользящем торцевом уплотнении позволило свести к минимуму шум при работе. Понижению уровня шума способствует и пластиковый материал, из которого изготовлено рабочее колесо. Электрические детали заключены в герметический стакан.

Кроме того, циркуляционный насос для отопления Wilo очень компактный, имеет небольшой вес и невысокое энергопотребление. У пользователей не возникают проблемы с дополнительным сервисным обслуживанием насоса.

Особенности эксплуатации оборудования

Дренажный насос Wilo крайне прост в использовании. Для того чтобы он функционировал достаточно иметь сеть электропитания.

Подключение дренажного насоса tm 32/7 Wilo осуществляется при помощи кабеля, который подсоединяется к электричеству, а также разъема патрубка, который вставляется в трубопровод или погружается в воду.

Что касается особенностей обслуживания, то такую технику нельзя хранить на солнце, ее не нужно консервировать на зиму, достаточно просто оставлять в теплом и сухом помещении, не нужно ничем смазывать.

Просто купили, подключили, далее просто и быстро откачиваете и перекачиваете жидкости.

Циркуляционные насосы от фирмы WILO конструктивные особенности и основные характеристики

В настоящее время отечественный рынок чрезвычайно богат на всевозможные циркуляционные насосы для установки в систему отопления.

Следует отметить, что есть среди них как действительно качественные, грамотно проработанные модели, так и откровенные китайские подделки, которые не способны проработать больше одного сезона.

Естественно, если отопительная система выбирается, как говорится, «на века», то и все агрегаты, в ней установленные, должны быть качественными, надежными и производительными.

Огромным спросом среди отечественных потребителей пользуются циркуляционные насосы для систем отопления Wilo, производством которых занимается именитый немецкий концерн.

Как известно, циркуляционный насос для отопления Вило  является «сердцем» системы современного отопления и компания-производитель это понимает.

Благодаря более чем 100-летнему опыту работы, уникальному оборудованию и тщательному подбору материалов, насосы Wilo отличаются своей производительностью, мощностью и надежностью. Представлены модели, как для гражданских, так и промышленных зданий.

Электронное информационное табло насоса Wilo Stratos ECO

Циркуляционные насосы Вило – производительность и качество

В современных системах обогрева циркуляционные насосы для отопления Wilo  выполняют чрезвычайно важную задачу – обеспечивают быстрое передвижение теплоносителя в сети. Как следствие (да и инструкция к насосам Вило об этом говорит), улучшается практически в разы теплоотдача, повышается КПД системы.

Также, если в контуре присутствует циркуляционный насос Wilo для отопления, можно существенно сэкономить на трубах, ведь магистрали (за счет принудительного нагнетания давления) имеют существенно меньший диаметр, чем, если бы применялась естественная циркуляция.

Что же касаемо самого оборудования, то насосы Вило практически бесшумны, надежны и практичны, имеют компактные размеры и не требуют какого-то особого технического обслуживания.

Циркуляционный насос Вило в системе отопления

Любой циркуляционный насос от компании Wilo SE – агрегат современный и производительный, работает долго и безотказно. Следует отметить, что установка его своими руками не превратиться в какую-то сложную и затяжную по времени операцию. Да и цена на подобное оборудование намного ниже, чем на аналоги, представленные на отечественном рынке.

Широкий ассортимент насосов Wilo – возможность сделать систему отопления эффективной

Отечественный рынок предлагает просто-таки огромнейший выбор современных, надежных и качественных насосов этой немецкой компании. На многих фото и видео, размещенных в сети интернет, можно без проблем увидеть основной ассортимент техники, которой группа Wilo действительно выпускает в изобилии.

Среди наиболее популярных моделей циркуляционных насосов Вило можно выделить:

WiloStar-RS и модель WiloStar-RSD– маломощные, но одновременно надежные насосы, которые стоят совсем недорого. Идеальны для различных домашних  отопительных систем. Имеется в наличии встроенный ручной переключатель частоты вращения, позволяющий повышать эффективность работы техники. Подходят насосы из данной серии для обогрева помещений, площадью 200-750 кв.м;

Циркуляционный насос

Wilo Stratos ECO эффективно заменили предыдущее поколение циркуляционных насосов, идеальны для встраивания в крупные системы отопления, в которых мощность котельной установки превышает  25 кВт. Это электронные насосы, регулировка мощности и производительности в которых производится посредством специальной системы.Подходят циркуляционные насосы данного класса для небольших коттеджей (более 80% существующих отопительных систем). Особенностью можно назвать низкое потребление электроэнергии и возможность работы с теплоносителем даже при отрицательной температуре;

TOP-RL и модель TOP-S от производителя Вило – циркуляционные насосы, разработанные специально для зданий, площадь которых превышает 1400 кв. метров. Это трехфазные и сдвоенные насосы, работа которых возможна в режимах повышенной эффективности и производительности;

Wilo TOP-Z – насосы, которые разработаны для систем, где возможно отложение солей магния и кальция. Такое оборудование прекрасно справляется с любыми задачами, обеспечивают нормальную работу отопления даже при низком качестве воды.

Фекальные насосы

Не лишним будет рассмотрение лучших фекальных насосов, т.к. по своим характеристикам они довольно универсальны, и могут использоваться, как дренажные.

ДЖИЛЕКС Фекальник 230/8

Фекальный насос ДЖИЛЕКС Фекальник 230/8 представляет собой моноблочный аппарат с нижним забором воды. Используется для откачки канализационных стоков, выгребных ям с твердыми частицами до 25 мм в диаметре. Также может быть применен как дренажный, для полива участка с забором воды из открытого водоема. Предварительный фильтр не дает мусору и частицам крупнее 25 мм попасть в насосную часть. От сухого хода защищен поплавковым выключателем. От перегрева – термопротектором и теплообменной камерой.

Стоимость: от 3530 руб.

ДЖИЛЕКС Фекальник 230/8
Достоинства:

• добротная сборка и стойкость от коррозии;
• большая пропускная способность;
• тихо работает.

Недостатки:

• случаи плохой фиксации крыльчатки;
• нет режущих механизмов.

ДЖИЛЕКС Фекальный 330/12

Погружной фекальный насос предназначен для откачки сильнозагрязненных сточных вод с твердыми включениями до 35 мм. Модель оснащена автоматическим поплавковым выключателем, который предохраняет от сухого хода. Имеется защита от перегрева электромотора. Большая пропускная способность (19,8 м3/ч) позволяет быстро и эффективно откатывать воду из выгребных ям.

Стоимость: от 5240 руб.

ДЖИЛЕКС Фекальный 330/12
Достоинства:

• мощный и производительный;
• надежная сборка и прочный корпус;
• длинный сетевой кабель.

Недостатки:

нет режущих механизмов.

Sturm! WP9775SW

Универсальный погружной насос. Может быть использован как дренажный для откачки грязной воды, так и фекальный – для выкачивания густой жидкости. Система измельчения дает возможность откатывать воду с твердыми включениями до 35 мм, которые после измельчения уже не смогут засорить дренажную систему. Чугунный корпус отличается надежностью и увеличивает срок службы насоса. Возможна автономная работа, которую обеспечивает поплавковый выключатель.

Стоимость: от 7390 руб.

Sturm! WP9775SW
Достоинства:

• наличие режущей насадки;
• тяжелый и устойчивый;
• прочный чугунный корпус;
• мощный.

Недостатки:

• тяжелый (18,9 кг);
• нож забивается волосами;
• короткий шнур.

ВИХРЬ ФН-250

Погружной фекальный насос с центробежным мотором, предназначенный для откачки грязной и сильно загрязненной воды с твердыми включениями до 27 мм, фекальных масс. Электродвигатель оснащен встроенной системой защиты от перегрева в виде термопротектора. Кроме того он охлаждается за счет перекачиваемой жидкости. Поплавковый выключатель исключает работу на сухую. Несмотря на небольшую мощность, пропускная способность достигает 9 м3/ч, максимальный напор – 7,5 м.

Стоимость от 5200 руб.

ВИХРЬ ФН-250
Достоинства:

• высокая эффективность при небольшой мощности;
• металлический корпус;
• может работать как стационарно, так и переноситься в необходимое место.

Недостатки:

• короткий шнур 6 м;
• нет измельчителя.

UNIPUMP FEKAPUMP V750 F

Данная модель насоса может использоваться для откачки грязной воды с твердыми частицами до 25 мм, а также волокнистыми включениями. Область применения не ограничивается бытовой канализацией, применяется также на строительных и сельскохозяйственных объектах. Мотор расположен в кожухе из нержавеющей стали и защищен от перегрева встроенным тепловым реле. За изменением уровня перекачиваемой жидкости следит поплавковый выключатель, который отвечает за автоматическое включение и выключение насоса. Модель обладает высокими производительными характеристиками: 18 м3/ч – максимальная пропускная способность, 10 м – максимальный напор.

Стоимость: от 8770 руб.

UNIPUMP FEKAPUMP V750 F
Достоинства:

• качественная сборка;
• тихая работа.

Недостатки:

не выявлено.

Сравнение технических характеристик фекальных насосов

Модель насоса	Глубина погружения (м)	Максимальный напор (м)	Пропускная способность (м3/ч)	Размер фильтруемых частиц (мм)	Потребляемая мощность (Вт)
ДЖИЛЕКС Фекальник 230/8	8	8	13,8	25	590
ДЖИЛЕКС Фекальный 330/12	8	12	19,8	35	1200
Sturm! WP9775SW	5	11	18	35	750
ВИХРЬ ФН-250	9	7,5	9	27	250
UNIPUMP FEKAPUMP V750 F	5	10	18	25	750

Рассмотрев 16 насосов в категории дренажные и дренажно-фекальные, можно с уверенностью сказать, что есть из чего выбирать

Важно, чтобы насос не покупался наобум: без учета технических возможностей и условий эксплуатации. Здесь к месту будет пословица: семь раз отмерь, один отрежь

Ведь даже самый лучший насос при неправильно подобранных условиях работы может выдавать минимальную производительность. Надеемся, что наши советы по выбору насоса и рассмотренные модели, сделают ваш выбор легче.

Краткий обзор моделей

Рассмотрим несколько моделей в каждом разделе из средней ценовой категории:

• Wilo TWU 4-0207-SK – центробежный скважинный прибор, способный работать на глубине 200 метров, установка в вертикально и горизонтально. 7 ступеней, 3,6 м3 за час, диаметр 98 мм. Цена – 26 тыс.
• Wilo Drain TMW 32/11 – вихревой дренажник из композитных материалов, перекачает слабо загрязнённые воды (частицы до 10 мм), с глубины в 3 метра. Есть защита от перегрева и поплавковый механизм, без режущих ножей. 15 м3 за час, напор – 11 м, сечение 16,5 см. Цена – 10,5 тыс. руб.
• Wilo PB-201EA – центробежник с мокрым ротором для повышения давления в водопроводе. Создан для чистой воды, температурой не более 60 ° С. Защита от перегрева, 3,3 м3 за час, диаметр 17,6 см. Цена – 9 тыс. руб.
• Wilo Drainlift TMP 32-0,5 – напорная станция для канализации (поверхностная). Без режущего механизма, предназначена для грязной воды, 4,5 м3 за час, напор 5,5 м. Высота 30 см, длина – 50 см. Цена – 20,7 тыс. руб.
• STS 40/10A – фекальный насос из чугуна. Имеет поплавковый механизм, защита от перегрева, температура жидкости – до 35 °С. 20 м3 за час. Напор 10 м, мощность 750 Вт. Цена 17 тыс. руб.

Насосы для систем отопления рекомендуют устанавливать на последних этажах городских домов, где из-за плохой циркуляции в системе в квартирах зимой бывает холодно. Насос циркуляционный для систем отопления: особенности выбора и порядок установки.

О назначении терморегулятора для радиатора отопления читайте тут. А также все о выборе и установке прибора.

Принцип работы теплового насоса для обогрева жилища разберем по этой ссылке: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/teplovoj-nasos-dlya-otopleniya-doma.html. Виды конструкций и примеры расчета.

Советы по выбору шланга для поверхностного насоса

Для подключения дренажного насоса вам потребуется подходящий по диаметру шланг. При выборе обратите внимания на следующие критерии поиска:

• диаметр шланга. Он зависит от размера помпы, которую вы намерены использовать для перекачивания воды. Правильно подобранный диаметр шланга предотвращает засорение системы. Чем меньше диаметр, тем ниже риски. В канализационных системах подойдет только шланг большего диаметра;
• длина. Рассчитывается по принципу: 1 метр глубины равен 10 метрам по горизонтали. Если вам нужно выкачивать воду с глубины 10 метров, длина шланга будет 100 метров. При откачке воды с глубины скорость процесса будет относительно невысокой. Также не стоит забывать о запасе по метражу;
• допустимая температура. Шланг должен быть изготовлен из материала, который выдерживает низкие температуры, жару, температурные колебания. Наиболее востребованными считаются шланги из ПВХ. Они не подвергаются воздействию внешних факторов и устойчивы к перепадам температур.

С учетом всех вышеописанных факторов вы сможете подобрать качественный шланг, который отлично будет справляться с перекачиванием воды.



Преимущества дренажных насосов

Работа дренажного насоса – это достаточно простой процесс, суть которого заключается в транспортировке воды из одной точки в другую. Электрический двигатель с крыльчаткой способствует перекачиванию воды. Ключевой особенностью дренажных насосов считают наличие поплавкового механизма.

Поплавок представляет собой небольшой пластиковый резервуар, заполненный воздухом. Внутри размещен стальной шарик. Сам поплавок соединен с электрической системой с помощью провода. При погружении в жидкость поплавок оказывается на поверхности. В этот момент начинает работать насос. В положении на поверхности поплавок сигнализирует устройству о включении. Он включается только в том случае, если в источнике достаточно воды.

У поплавка есть разметка минимально допустимого уровня жидкости. Если вода оказывается ниже этого уровня, поплавок сигнализирует о выключении. После этого насос отключается. Возобновляется его работа только при надлежащем уровне воды в системе.

Главными плюсами дренажных насосов по сравнению с другими типами оборудованиями считают:

• относительно невысокая цена;
• хорошая производительность;
• понятный алгоритм использования и работы;
• достойный срок службы при выполнении эксплуатационных правил.

Сфера применения

Поскольку под брендом Вило производятся насосы самых разных назначений и мощностей, сфера использования оборудования также весьма разнообразна. Это:

• Отопление – замкнутые контуры в принудительных системах.
• Водоснабжение – обслуживание частных домов, скважин.
• Канализация – отток сточных жидкостей из строений, расположенных вдали от центральной ветви канализации, осушение выгребных ям.
• Ливневая канализация – откачка грунтовых вод, осушение подвалов и погребов в паводок.
• Строительство – работа с техническими, загрязнёнными водами на строительных площадках.
• Приусадебное хозяйство – полив из колодца, скважины, ближайшего пруда и бочек.

Компания также выпускает насосные станции и дополнительные аксессуары к насосам.

Разновидности

Wilo Star-RSD, Star-RS – модели отличаются малой мощностью, но являются надёжными и доступными в цене. Идеально подходят для частных домов в отопительной системе. Регулируют отопление в помещениях с общей площадью 200-800 кв. м. Эффективность работы регулируется ручным переключателем.

Startos ECO применяются в котельных, где их мощность 25 кВт и больше. Агрегаты оснащены электронной системой управления. Данная модель широко используется в небольших коттеджах. Работают с теплоносителем даже тогда, когда температура отрицательная и это можно назвать главной его особенностью.

Насос Startos ECO

TOP-S и TOP-RL – модели этого класса разработаны для обогрева больших территорий – 1400 кв. м. Производительность их велика, так как используются сдвоенные и трёхфазные агрегаты.

Насос TOP-S

TOP-Z удобно применять, когда теплоноситель обладает возможностью отлагать кальций и соли магния. Подобный класс прекрасно справляется с низким качеством воды, чем обеспечивает бесперебойную работу системы отопления.

Насос TOP-Z

Немецкие насосы подразделяются на приборы с сухим и мокрым ротором. Последние классы оптимально применяются для небольших помещений, где применяется внутренний монтаж отопления. Здесь, охлаждение двигателя происходит за счёт теплоносителя, который перекачивает насос. Этот процесс объясняет бесшумность работы системы.

Разновидности устройств

Зная, как работает и устроен дренажный насос с поплавковым выключателем, а также иные разновидности устройства, будет проще понять суть работы с ним, особенности применения, подключения и обслуживания.

Устройства делят на погружные и поверхностные.

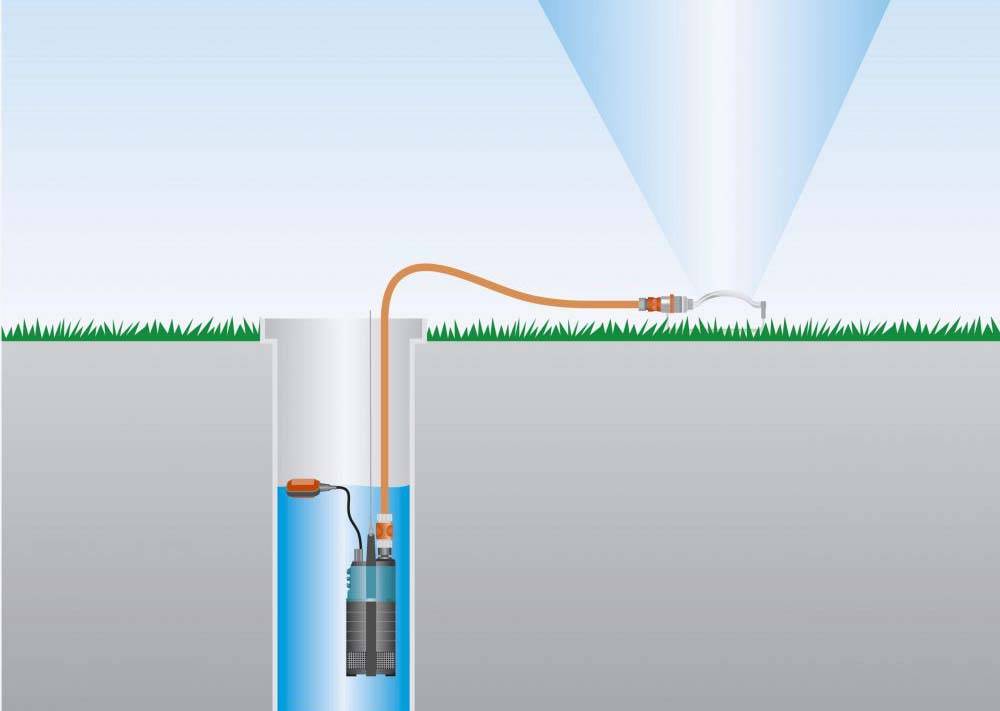

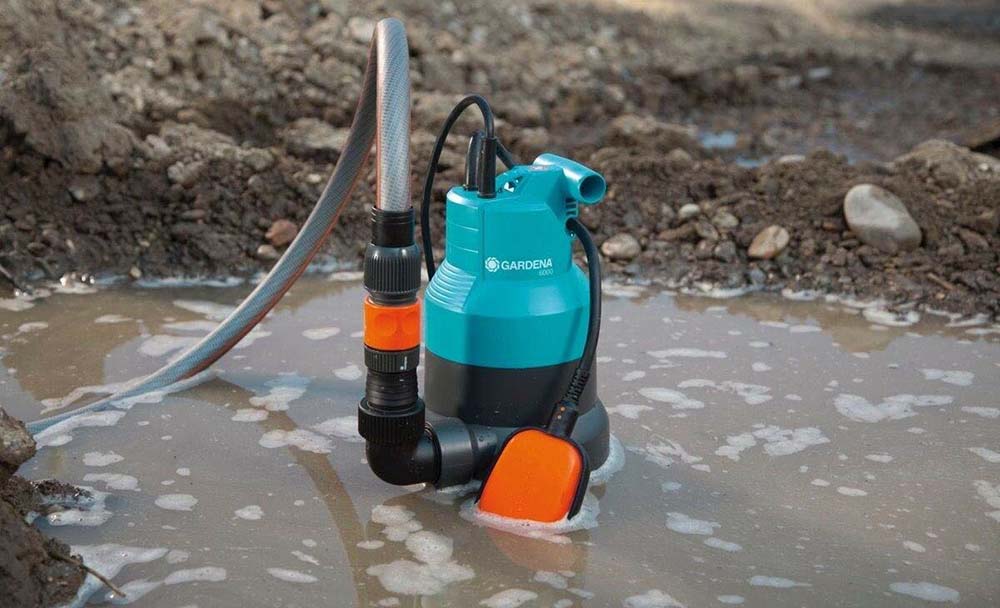

Погружной

Наиболее популярным является дренажный насос именно погружного типа. У него довольно простая схема подключения. Хотя иногда, чтобы подключить устройство, приходится обращаться к специалистам.

Во время работы погружные насосы находятся в воде. Даже под ней. Их используют для поднятия жидкостей на солидную высоту, что достигается хорошей мощностью. Основными достоинствами погружных агрегатов называют компактные размеры и тихую работу. Погружать их можно на глубину около 50 метров.

Но девайс не лишён недостаток. Погружные агрегаты сложно ремонтировать. Вскрыть корпус — целая проблема. Чтобы устранить поломку, сначала нужно вытащить насос из воды, на что уходит много сил и времени. Иногда с такой задачей справляются лишь мастера.

В плане принципа работы, погружной во многом схож с наружным насосом. Но отличие есть. Погружной агрегат самостоятельно осуществляет всасывание воды. А в наружных это делается с помощью шлангов.

Чтобы всасывать жидкость, на дне погружного насоса находятся отверстия. А за ними располагаются фильтры сетчатого типа. Это позволяет защитить агрегат от попадания внутрь крупного мусора, камней и пр.

Чаще всего схема включает в себя поплавок, и подключить такой дренажный насос не особо сложно. Но бывают и устройства без поплавка, поверхностные.

Плюсом погружного типа является отсутствие необходимости во включении. В работу устройство вступает автоматически, реагируя на изменения положения поплавка. Последний следит за уровнем воды.

Погружные насосы дополнительно делят на вертикальные и горизонтальные. В первом случае предельная глубина погружения 7 метров. А горизонтальные могут углубляться на 100 метров и более.

Удобство эксплуатации заключается в том, что отсутствует необходимость в системе охлаждения. Насос находится в воде, плюс прокачивает через себя жидкость. Это позволяет не только выполнять работу, но и отводить лишнее тепло.

У погружного насоса есть подтип. Он называется полупогружным. Отличие в том, что рабочий механизм погружается в воду, но двигатель остаётся на поверхности. Но с водой, где есть крупный мусор, полупогружной насос не справится.

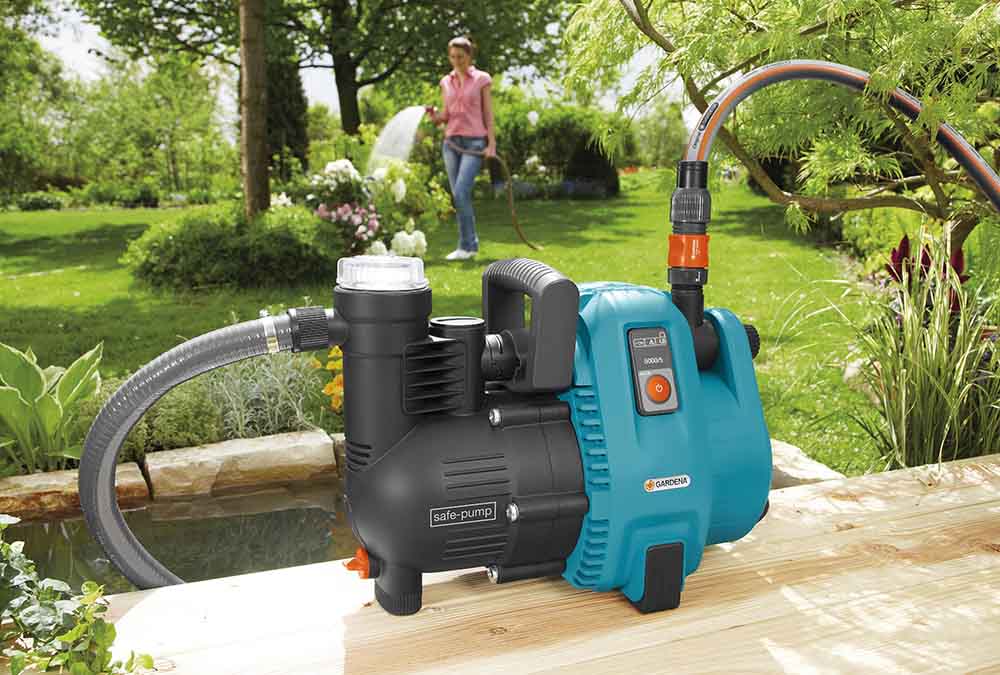

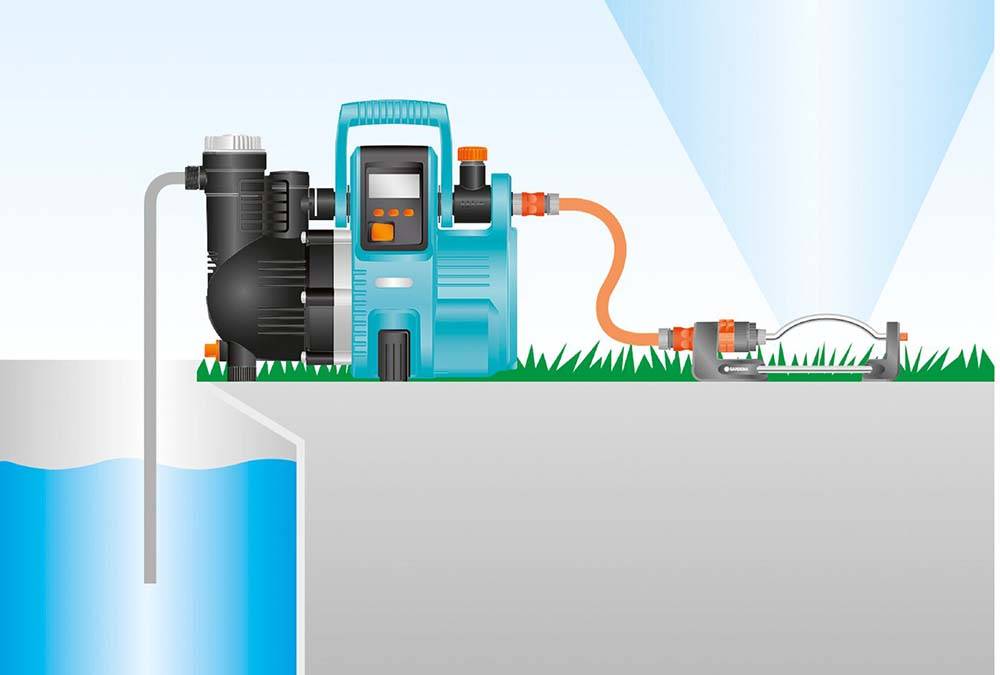

Поверхностный

Вторая разновидность — это поверхностные. Применяются для организации работы колодца или скважины. Корпус устройства в жидкую среду не погружается.

Вода поступает за счёт длинного подключённого шланга. Такая помпа применяется в ситуациях, где вода располагается на небольшой глубине. Наиболее частая сфера использования — это борьба с грунтовыми водами.

Считается, что основным преимуществом агрегата выступает простота монтажа и снятия. Заниматься периодическим техобслуживанием также легко

Но важно, чтобы рабочие элементы вовремя смазывались. Это позволит увеличить срок службы, а также предотвратить поломки

Но есть у устройства и свои недостатки:

• уступает по функциональности погружному насосу;
• потребляет много энергии;
• нельзя откачивать жидкость на большой глубине;
• быстро нагревается;
• шумит во время работы;
• меньший срок службы.

Хотя стоит отметить, что по показателям энергопотребления между погружным и поверхностным дренажным насосом можно поставить знак равенства.

Стоимость насосного оборудования

Приведем цены на описанное выше перекачивающее оборудование. Стоит отметить, что цены в неспециализированных местах продажи могут быть значительно выше, чем у дилеров марки Wilo:

• Star-RS – цена за единицу находится в диапазоне от 7 590 руб. до 12 050 руб.;
• TOP-RL – цена за единицу находится в диапазоне от 8 840 руб. до 14 000 руб.;
• ВL– цена за единицу находится в диапазоне от 16 000 руб. до 31 000 руб.

https://youtube.com/watch?v=j735DMvQt8E

В современных условиях рынок насосного оборудования в избытке насыщен производителями как отечественными, так и зарубежными. Возникает вопрос: кто из них разрабатывает действительно качественную, сертифицированную продукцию, и кому отдать предпочтение.

По всем критериям выбора, среди прочих, особую позицию занимает компания Wilo, предлагающая широкий спектр насосов немецкого качества для охлаждения, отопления, водоснабжения, кондиционирования, для отвода сточных масс и дренажа.

Виды насосов марки Wilo

Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.

Сейчас многим известно, что установка насоса в индивидуальную систему отопления с естественной циркуляцией позволяет не только намного улучшить качество отопления, но и еще дополнительно значительно сэкономить на потреблении природного газа или другого вида топлива.

Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.

Выпускаются насосы двух видов:

• с сухим ротором;
• с мокрым.

В чем же принципиальное отличие?

Насосы с сухим ротором

Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.

Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.

Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.

Показатели оборудования:

1. Большой уровень КПД – более 80%;
2. Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
3. В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
4. Тип соединения с трубопроводами, как правило, фланцевое.

Насосы с мокрым ротором

Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).

Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.

Показатели оборудования:

1. Практически бесшумная работа;
2. Имеет компактное исполнение;
3. Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
4. Большой срок работы;
5. Практически не требует обслуживания.

Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.

Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.

Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов
