Дренажный насос для грязной воды: назначение, принцип работы, установка и цена

Правила безопасной работы насоса для откачки грязной воды

Любые правила безопасности при работе с насосным оборудованием декларируются его производителем в сопроводительных документах к устройству (инструкции)

Стоит обратить внимание, что не все бюджетные насосы могут перекачивать грязную воду – большинство дешевых моделей могут гонять лишь чистую жидкость

Таким образом, важно не допускать возникновения следующих ситуаций:

Устройство, предназначенное для перекачки только чистой жидкости, очень быстро выходит из строя, если применять его вопреки соответствия своему предназначению. Это означает, что даже дренажные насосы для грязной воды должны применяться только к тому уровню фракций грязи, на который они настроены конструктивно.
Если на стенках и дне резервуара обработки появляются устойчивые отложения, то проще почистить резервуар вручную, дабы не напрягать не особо мощное насосное оборудование. Это поможет избежать раннего засорения рабочих деталей насоса.

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.

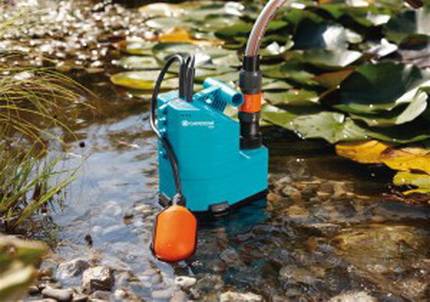

Дренажный насос может осушать даже водоем

Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования

Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.

Конструкция дренажного насоса

Дренажному насосу можно доверить следующие виды работ:

удаление воды из заболоченной местности;
устранение результатов затопления цокольных этажей и подвалов;
циркуляцию воды в водоёмах;
полив огорода, газонов и дачного участка;
удаление жидкости из колодцев, канализации и резервуаров.

Конструкция дренажного насоса для грязной воды

Основные элементы дренажных насосов:

Корпус.
Электрический двигатель.
Насос с всасывающим узлом.
Рабочий диск (крыльчатка, фильтр).
Дренажное отверстие для захвата жидкости.

Элементы конструкции дренажного насоса

Конструктивно насос состоит из двух базовых систем: мотора и узла для всасывания воды. Оба они располагаются в изолированном корпусе. К валу ротора крепится крыльчатка, которая и осуществляет перекачку жидкости.

Какой дренажник для откачки лучше?

Рассмотрим несколько важных параметров, которые помогут сделать правильный выбор дренажного насоса:

Параметры
Описание
Производительность
Прежде всего определяется объем будущих работ. Многие бытовые модели в минуту способны перекачать до 180 литров. Для домашнего использования этого вполне может оказаться достаточно
Напор
Напор или скорость откачивания воды определяет мощность двигателя, глубина источника и расстояние выброса воды. Каждые 10 м шланга теряют 1 м напора
Откачиваемая среда
Агрегаты делятся на несколько разновидностей по способности перекачиваемой жидкость с включениями разного диаметра. До 5 мм для слабозагрязненных, до 25 мм среднезагрязненных, до 38 мм – талый снег и дождь. Это обязательно учитывается при выборе устройства
Мощность
Модель, имеющая мощность от 200 до 400 Вт, способна в минуту перекачать до 100 л. Устройство среднего уровня обладает мощностью до 1000 Вт 300 л/мин. Данный насос выпускается для промышленного назначения
Патрубок для всасывания
Существует три положения: сверху, сбоку, снизу. Для осушения затопленного помещения подойдет нижнее расположение патрубка, а заиленного водоема верхнее направление
Дополнительные функции
Наличие автоматики: выносной или встраиваемый поплавком, термореле и т. д. Если вы хотите не вмешиваться в процесс, то набор автоматики должен быть полным
Уровень опорожнения
Если необходимо полностью осушать емкость или шахту, то это учитывается при выборе. Например, самовсасывающая модель устанавливается в воду глубиной до 40 мм
Температура воды
При работе двигатель и все устройство склонно нагреваться. Некоторые используются для перекачивания исключительно холодной воды

Другие модели допускаются для перекачки жидкости температурой до +70 °С
Материалы
Немаловажно, из какого материала сделаны лопасти и корпус агрегата. Хорошо, если электронасос имеет металлический кожух, а также лопасти

Очистка и углубление колодца с помощью дренажных насосов

Случается, что колодец после многих лет эксплуатации все меньше и меньше накапливает воды. Этот фактор вызывает большие неудобства, особенно в жаркий летний период. Правда, не стоит забывать, что накопление воды часто носит сезонный фактор. Зимой уровень воды всегда снижается, а весной и осенью существенно увеличивается в связи с оттепелью, частыми обильными дождями. Но иногда плохое накопление воды связано с тем, что на дне происходит заиливание.

Распознать заиливание достаточно легко. Необходимо просто чаще присматриваться к уровню воды и её состоянию. Наличие песчинок в воде, безусловно, говорит о заиливание и необходимости применить экстренные меры по очищению. Способов и вариантов очищения дна колодца существует много, но главная цель одна — добиться хорошего накопления воды. Лучше всего дополнительно углубить выбоину на одно бетонное кольцо. Подобная мера позволит улучшить накопление воды, избавиться от последующих проблем с заиливанием.

Перед очищением необходимо тщательно подготовиться и иметь всё в наличии (бетонное кольцо, дренажный насос, вёдра, лопаты, крепкую верёвку, кремневые камни и т.д.). Процедуру проводят минимум два человека, используется надежный дренажный насос.

Работу по очищению и углублению колодца необходимо выполнять быстро и поэтапно. Главное убрать конструкции над кольцами, чтобы они не мешали, приступать к работе.

Используя дренажный насос откачать максимально возможное количество воды из колодца.
Установить лестницу, которая позволит опуститься на дно безопасно.
Убрать весь ил и глину со дна колодца до водоупорного слоя (представляет собой твердую и сухую глину). Это лучше делать ведром. Поднимать его лучше веревкой.
По мере появления воды удалять её с помощью насоса.
Постепенно откопать первое кольцо. Землю удаляют (как правило это глина) ведром.
Когда верхнее кольцо достигнет высоты в 20 см над уровнем земли, нужно установить дополнительное кольцо (для надёжного закрепления колец между собой можно использовать клеевой раствор). В момент монтажа кольца в колодце не должно быть никого.
Теперь откапывается нижнее кольцо колодца, пока не произойдёт оседание верхнего до нужного уровня.
Дно нужно выровнять, воду постоянно удалять дренажным насосом.
Используя ведро с верёвкой, в колодец опускают кремневые камни, которые плотно и аккуратно укладываются на дне слоем минимум в 30 см. Кремневые камни не позволяют дну заиливаться. Они, образуя своеобразный фильтр, благодаря чему прекрасно очищают воду.

Такой способ очистки позволит увеличить накопление воды. Кремневые камни прекрасно очищают воду, делая её более полезной.

Для чего нужен дренажный насос?

Именно эти полезнейшие устройства и будут рассматриваться сейчас. Естественно, используются они для одной-единственной цели – откачать избыточную воду, иногда даже загрязненную. Потому-то дренажный насос для грязной воды и незаменим в загородных домах и на участках. Кроме этой функции он дает возможность делать и другие вещи. Например, бассейны или котлованы тоже иногда нуждаются в откачке воды, и как раз эти механизмы помогают в таких случаях. Так что мы рассмотрим не только описание самих механизмов и их принципа работы, но и разберемся с еще одним важным вопросом: «Дренажный насос для грязной воды – как выбрать лучшую модель?».

Особенности монтажа и обслуживания

Как уже упоминалось, принцип работы двух видов дренажных грязевых насосов разный. Поэтому рассмотрим некоторые особенности эксплуатации и монтажа.

Монтаж поверхностного

В агрегате такого плана есть два патрубка – всасывающий и выталкивающий. На первый надеваете рукав или трубу, которую необходимо опустить в источник с загрязненной водой. На второй патрубок надеваете шланг, который отводит жидкость в сторону, например в емкость или в систему канализации. Устройство может оборудоваться поплавками, чтобы отключить двигатель по завершении откачивания воды в автоматическом режиме.

Монтаж погружного

Необходимо иметь стальной трос, который будет удерживать помпу на требуемой глубине. К этому тросу можно прикрепить откачиваемый рукав.

Продолжительность работы определяется параметрами устройства, и нужно следить за тем, чтобы он не перегревался.

Особенности эксплуатации

Если жидкость продолжительное время не откачивалась и в источнике может находиться большое количество твердых включений, то лучше использовать фекальные агрегаты, а не дренажные.

После каждого цикла работ рекомендуется проверять фильтр на предмет его засоренности. Если он забит, то нужно прочистить. Более того, не следует перегружать агрегат и давать на него нагрузку выше положенной. Это сократит срок его эксплуатации.

Критерии выбора дренажного насоса для использования в частном доме

Как выбрать? Каковы критерии выбора? Каких ошибок не допустить при выборе? При покупке такого агрегата как дренажный насос, прежде всего, необходимо обращать внимание на его технические характеристики, а также определиться со сферой его применения. Большинство пользователей рекомендует приобретать подобные аппараты от популярных, проверенных компаний – производителей, которые при изготовлении своей продукции используют материалы и комплектующие высокого качества

Кроме того, при выборе дренажника для применения в частном доме либо на приусадебном участке, рекомендуется ознакомиться с такими его техническими характеристиками как:

Большинство пользователей рекомендует приобретать подобные аппараты от популярных, проверенных компаний – производителей, которые при изготовлении своей продукции используют материалы и комплектующие высокого качества. Кроме того, при выборе дренажника для применения в частном доме либо на приусадебном участке, рекомендуется ознакомиться с такими его техническими характеристиками как:

Показатель пропускной способности. Является важным параметром, который указывает на общий объем воды, которую устройство способно перекачивать за определенное время.
Наличие автоматики. Практически все современные дренажники опционально оснащаются специальной автоматикой, которая предотвращает перегрев агрегата.
Работа с жидкостью. При покупке такого изделия необходимо учитывать уровень загрязнения стоков, которые он будет откачивать. Отечественный рынок представлен дренажниками для откачки чистых вод (размер частиц в стоках не больше 5 мм), а также грязных жидкостей и канализационных стоков (размер фракции не более 50 мм).
Прочность корпуса. Если планируется использовать дренажник для откачки стоков, в которых находятся химикаты, либо агрессивные субстанции, тогда в этом случае его корпус должен быть изготовлен из прочного материала. Например, хорошей устойчивостью к химикатам и агрессивным средам обладают изделия, при изготовлении корпуса которых применялась нержавеющая сталь либо стеклопластик.

Кроме того, при покупке погружных дренажников, необходимо заранее узнать о максимально возможной глубине их погружения в резервуар с откачиваемыми стоками. Также рекомендуется ознакомиться с показателем максимального температурного порога, в котором может работать приобретаемый агрегат.

Общие сведения

Как функционирует скважина на песок

Внимание! Для защиты насосного оборудования и жидкости от попадания песчинок дополнительно следует сформировать натуральный фильтр при помощи щебенки и гальки мелкой фракции, когда обустраивают забой скважины

Насосы вибрационного вида

Нельзя устанавливать данный тип устройства в источнике на песок. Агрегат не способно перекачивать жидкость с грязью. При этом песчинки будут дополнительно подвергаться при колебаниях во время работы насоса. Существует опасность запесочить колодец полностью, либо частично, что вынудить прибегать к промывке источника и оборудования специалистами.

Насосы поверхностного вида

Поверхностного типа устройства для перекачки применяют в небольших источниках, имеющих глубину не более девяти метров. Они не приспособлены перекачивать жидкость с песком и грязью. Минимальные включения из песчинок могут полностью сломать агрегат. Такой чувствительностью к грязевым частицам обладают насосы вихревого и центробежного типа

Внимание! Насос поверхностный хорошо применять на дачном участке небольшого размера со скважиной низкого дебита

Плюсы насосов центробежного типа

Оптимальным вариантом для установки в скважине на песок считается насос погружной центробежного типа. Устройство легко справляется с перекачкой воды, включающей ил, песок, глину. Принципом работы агрегата является нагнетание жидкости в отверстие выхода при вращении специальных лопастей. Центробежная сила внутри корпуса заставляет жидкость поступать в водоприемный патрубок.

Плюсы насосов винтового типа

Данный тип насоса подходит для перекачки грязной жидкости. В основе работы лежит принцип Архимедова винта, который установлен во всех мясорубках. Компании производители утверждают, что насосы могут добывать жидкость, в которой объем песка достигает двух килограмм на кубометр. Винтовое оборудование можно устанавливать с небольшой глубиной скважине и очень глубоких источниках, достигающих трехсот метров. При этом не изменяется производительность насоса.

Дренажный насос какой фирмы выбрать

Сегодня на рынке дренажных насосов представлен широкий выбор различных моделей от отечественных и зарубежных производителей. При этом качество аппаратов достаточно высокое, и надежность высокая даже у бюджетных агрегатов. Основное отличие моделей друг от друга – это производительность и предназначение под определенную концентрацию загрязнения.

Тем не менее, некоторые производители качественно отличаются от других разнообразием модельного ряда и универсальностью своих изделий. Так, не каждый насос можно эксплуатировать для перекачивания сильно загрязненных сред, но производители, учитывая этот факт, выпускают различные модификации одной и той же модели.

Мы составили небольшой список лучших фирм-производителей дренажных насосов по положительным отзывам:

ДЖИЛЕКС
Беламос
PATRIOT
GARDENA
AL-KO

Конструкция и принцип действия

Изначально эти приборы создавались для откачки воды из подвалов, затопленных водой. Позже область использования дренажных насосов расширилась. Современные модели предназначены для откачки слабозагрязненных жидкостей из котлованов, колодцев, бассейнов, раскачки и чистки скважин.

Кроме того, их используют на производстве, включают в технологический процесс. Большинство приборов способно перекачивать жидкости с примесями размером около 10 мм.

Не могут устройства работать и в качестве фекального насоса, хотя некоторые «умельцы» и пытаются их заменять.

Дренажные насосы предназначены для откачивания и перекачивания чистых или мало загрязненных жидкостей, могут использоваться для осушения небольших прудов, раскачки и очистки скважин

Дренажное оборудование может работать только со слабозагрязненными жидкостями. Величина твердых примесей в зависимости от разновидности аппарата варьируется от 3 до 40 мм.

Тогда как фекальные насосы функционируют в агрессивных жидкостях с полным отсутствием твердых включений. Они обязательно оборудуются измельчителями, которые при помощи специальных лопастей полностью устраняют крупные загрязнения.

Если рассматривать устройство прибора в самом общем виде, он состоит из нескольких элементов:

Электрический двигатель.
Крыльчатка, расположенная на валу. Отвечает за передвижение жидкости внутри прибора. Может помещаться непосредственно на двигателе или на некотором расстоянии от него.
Насосный узел. Он оборудован заборным патрубком. Жидкость поступает внутрь устройства через отверстия в патрубке. Их диаметр определяет размер примесей, с которыми может работать устройство.
Герметичный корпус. Внутри него находятся все рабочие элементы.
Автоматический выключатель. Включается и отключается в зависимости от уровня жидкости. Это предотвращает затопление оборудования или его так называемый «сухой ход».

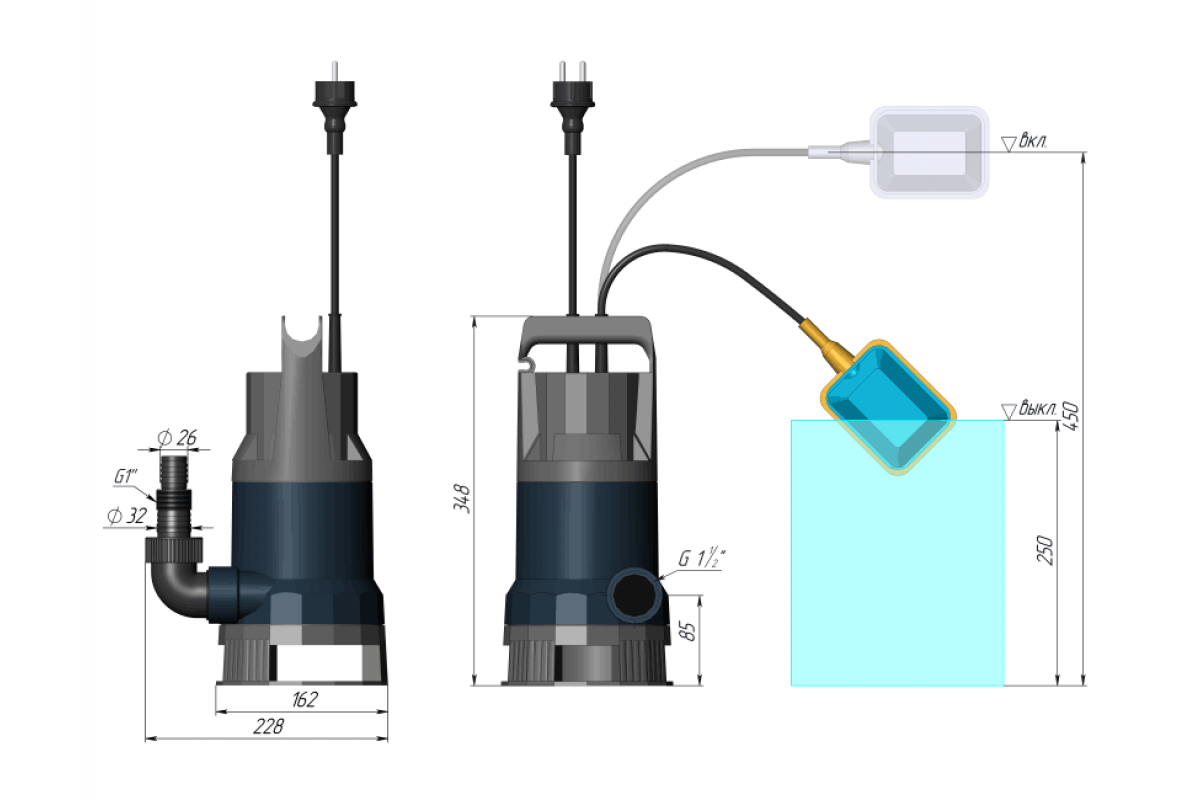

Типовая схема насоса:

Конструкция дренажного насоса включает в себя несколько основных элементов, которые в виде схемы представлены на рисунке

При активации устройства запускается в работу электродвигатель, вращающий вал с крыльчаткой. Вокруг двигающихся лопастей образуется зона с разреженным воздухом, что снижает давление внутри камеры.

Жидкость, втягивается через патрубки с отверстиями и проходит внутрь устройства. Здесь под воздействием центробежной силы она проталкивается к выходному отверстию, откуда попадает в трубу или отводящий шланг.

Они могут делать это кратковременно, поскольку двигатель устройства охлаждается, отдавая тепло в перекачиваемую жидкость. Если нужно будет постоянно качать горячую воду, следует выбрать специальную модель.

Виды дренажных насосов

В зависимости от особенностей конструкции все дренажные насосы делятся на две категории: погружные и поверхностные.

Как правило, погружные устройства имеют лучшие технические характеристики в плане мощности и напора, чем поверхностные дренажники, так как погружной агрегат работает на большой глубине и для выталкивания воды ему необходимо обладать мощным приводом.

К основным достоинствам погружных насосов относятся компактные размеры и небольшой вес, что позволяет без проблем выполнять его монтаж на дно источника (так, Вихрь 1100Н весит всего 7 кг, а это насос из начальной ценовой категории, чьи технические характеристики далеки от идеала).

Также к плюсам таких устройств можно приписать бесшумность, так как звук работы привода глушиться слоем воды, под которой находится погружной насос.

Дренажники погружного типа более выносливые, чем поверхностные устройства, однако их ремонт выполняется на порядок чаще, так как устройство постоянно подвержено агрессивному воздействию воды и присутствующим в ней загрязнением, при этом их ремонт своими руками достаточно непрост, так как вследствие разборки корпуса нарушается его герметичность.

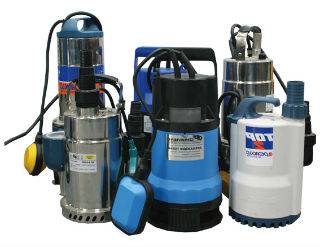

Дренажные насосы от самых популярных производителей

В целом, покупка погружного дренажника для дачи оправдана только при наличии четких целей его использования, так как такое устройство обладает гораздо меньшей универсальностью, чем поверхностный дренажный насос

Внимание стоит обратить на погружные дренажные насосы Керхер SDP 5000 и Керхер SDP 18000LS

В зависимости от функционального назначения из группы погружных дренажных агрегатов могут выделять фекальные насосы, которые используются для откачки своими руками септиков, выгребных ям, и стоков с большим количеством механических загрязнений. Наиболее качественные фекальные насосы производятся фирмами Педролло, Грундфос и Керхер.

Поверхностные дренажники гораздо удобнее в эксплуатации, за счет того, что их не нужно постоянно опускать и вынимать своими руками из источника. Однако они не обеспечивают необходимую эффективность откачки воды из глубоких источников.

Максимальная глубина погружения у самых востребованных на рынке насосов из средней ценовой категории следующая: Калибр НПЦ 400Д – 8 метров, Вихрь 1100Н – 10 метров.

В принципе, такой глубины более чем достаточно для дачи, и любого бытового применения

Если мощности поверхностного дренажника не хватает, то необходимо обратить внимание на центробежный насос, предназначенный для откачки грязной воды

К недостаткам – шум при работе силового агрегата, однако на открытых пространствах, характерных для дачи, он практически незаметен. Также как уже говорилось, их мощность несколько меньше, чем у погружных аналогов.

Выбор и установка насоса в колодце, видео

В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.

При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата. Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний являются более надёжными и долговечными.

Выбор насоса по производительности и напору

Производительность — характеристика, которая указывает, какой объем воды способна прокачать помпа за единицу времени.

Показатель напора характеризует возможность оборудования поднять воду на высоту. При выборе помпы учитывают, что 10 м в горизонтальной плоскости равняются 1 м по вертикали. Если, например, требуется почистить колодец глубиной 6 м и отвести жидкость за пределы участка на 10 м по шлангу, проложенному по земле, высота подъема должна быть не менее 7 м.

Насосное оборудование снабжается инструкцией, в которой указаны максимальные показатели производительности и напора. Последний параметр у дренажных насосов небольшой — они предназначены для откачки воды с незначительных глубин.

При выборе учитывают, что увеличение высоты подъема приводит к уменьшению производительности. Взаимозависимость параметров показана на графике, который есть в инструкции к оборудованию.

Устройство и принцип действия дренажника

Помпы для откачки делятся по принципу действия:

Вибрационный.
Вихревой.
Центробежный.

Вибрационный

Принцип его действия основывается на возникновении электромагнитного поля. Оно создается установленными катушками. Как только имеющаяся резиновая диафрагма изгибается, образуется низкое давление, что приводит к засасыванию воды. Однако из-за скачков напряжения в электросети могут образовываться сбои в работе.

Вихревой

Процесс работы осуществляется под воздействием вихревого колеса. Оно представляет собой диск из металла с лопастями. При всасывании вода закручивается в спираль, которая напоминает вихрь. Данный тип устройства обеспечивает высокую производительность.

Центробежный

Внутри корпуса образуется центробежная сила, под воздействием которой вода приводится в движение. При вращении лопастей она всасывается и прижимается к стенкам, а после выталкивается наружу. Центробежный агрегат способен работать с жидкостью высокой температуры.
