Как построить дом из сэндвич-панелей своими руками

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей

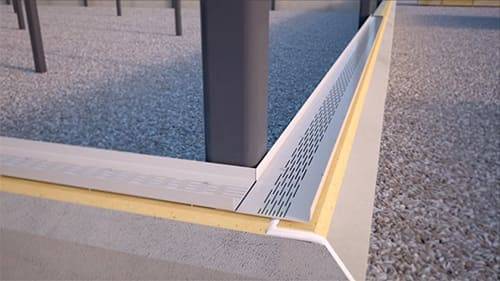

	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

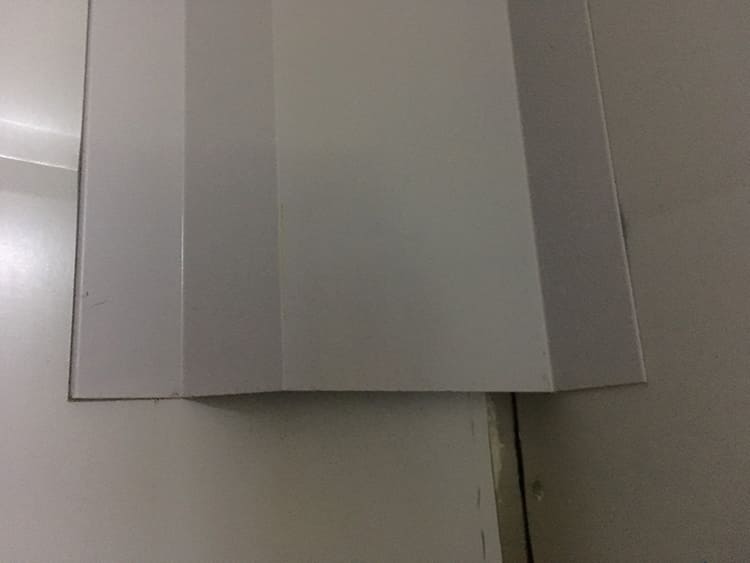

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Как врезать замок в мдф дверь

Если ваша межкомнатная дверь из МДФ, то для того, чтобы врезать замок, придется заручиться достаточно большим багажом знаний и опыта. И выполнять работы лишь руководствуясь инструкцией, какой бы подробной она ни была, можно на свой страх и риск. Помните, что в дверях из мелкодисперсной фракции большая часть двери полая, а деревянный брус находится строго на высоте 1 м от пола. Именно этот факт может сыграть решающую роль при установке замка. Если вы решили врезать замок на другой высоте, вы можете не только не справиться с этой задачей, но и полностью испортить дверь. Поэтому в таком случае мы посоветуем довериться профи – у них и опыта не занимать, и инструменты соответствующие найдутся. А пока предлагаем посмотреть, как правильно врезать замок в дверь (видео):

Горизонтальный

Схема монтажа сэндвич панелей выглядит следующим образов:

• Вначале необходимо подготовить основание для панели снизу. К цоколю фиксируем металлический уголок либо можно закрепить профиль U-образной формы. Для бруса из древесины это выполняется посредством саморезов, чей шаг составляет 50см. Заранее осуществляем отверстие для соединения в направляющих. Несущие на фундамент устанавливаются строго по уровню. Посередине панели и фундамента необходимо подготовить изоляционную полосу. Подойдет и полоса из минеральной ваты. Изоляцию можно раскатать в фундамент или уложить в паз панели, как показано на видео;
• Самоклеящаяся лента для уплотнения монтируется по высоте каркасных колонн;

• Посредством подъемного механизма, а также захватов сэндвичи монтируются на несущие таким способом, чтобы панель придавила весом слой изоляции. Количество захватов учитывается исходя из размеров толщины, а также длины сэндвича;
• Установленный сэндвич приживается своими руками к колоннам посредством такого инструмента как струбцины.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Плюсы

Минусы

В сравнении с кирпичом, пеноблоком или древесиной для возведения гаража потребуется меньше времени. При наличии готового фундамента такое строение можно возвести за несколько дней. Из этого лёгкого материала можно сделать конструкцию, не требующую установки тяжёлых типов фундамента. Это особенно актуально, когда под местом застройки заложены технические коммуникации. Панели можно транспортировать без привлечения тяжёлой техники, потому что они лёгкие. Небольшой вес панели облегчает труд строителей и сокращает время возведения гаража. Готовую конструкцию можно без проблем модернизировать, добавляя или удаляя фрагменты панелей. Сэндвич-панели — недорогой и доступный материал. Он обладает хорошими тепло- и звукоизолирующими свойствами. Строительство гаража и других сооружений из сэндвич панелей можно производить как в летний, так и в зимний период. Материал способен выдержать нагрузку при вертикальном давлении до 6 тонн, ветровое сопротивление до 48 кгс/м² и землетрясение в девять баллов.

На стены из этого материала не рекомендуется устанавливать большие полки и другие тяжёлые конструкции. Если монтаж производится при отрицательных температурах, необходимо следить, чтобы замковая часть панелей не обледеневала. Панели, содержащие базальтовые добавки, имеют худшие показатели теплоизоляции по сравнению с однородными материалами. Типовой гараж, построенный из таких панелей, прослужит не более 50 лет. Для предотвращения образования коррозии металлический каркас конструкции требует дополнительной обработки. Если поверхность панели деревянная, то перед монтажом её следует обработать противогрибковыми пропитками и антипиренами.

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

1. Стеновые.

2. Кровельные.

Плюсы каркасного строительства

  Каркасное строительство – это один из самых доступных, простых, быстрых  и экологичных способов строительства собственного жилья. Как и у любого дома, в каркасной технологии имеются свои риски, которые можно исключить, приняв определенные меры безопасности. Подробнее о достоинствах и недостатках каркасного дома и их видах.

  Особенно привлекательной особенностью деревянного каркасного дома является его себестоимость. В некоторых регионах, затраты на возведение двухэтажного дома по каркасной технологии, с учетом всех базовых коммуникаций, позволяющих начать проживание в доме, эквивалентно стоимости однокомнатной или двухкомнатной квартиры в среднестатистическом городе, а за частую и дешевле.   Если же заниматься строительством самостоятельно, вкладываясь только в материалы, базовые трудоемкие работы, необходимые для возведения тяжелых конструкций, если таковые предусмотрены проектом, то удешевить строительство возможно не менее чем на 1/3. При этом, Ваша семья получает площадь для жизни в два-три раза больше, в сравнении с бетонными городскими квартирами, свежий воздух, благоприятную природную атмосферу и крепкое психологическое здоровье.

каркасный дом комфортней для проживания и сравним со стоимостью малогабаритной квартиры

  Главными рисками каркасного жилья является неустойчивость к возгораниям, а так же возможность накопления влажности и как результат возникновение сырости, грибковых образований. Данные угрозы внешней среды сводятся к минимуму, если выполнить строительство «на совесть», то есть учесть все рекомендации и технологию каркасного строительства. Возможно, исключить все возможные пожароопасные источники, как внутренние так и внешние, и особенно реально круглый год сохранять дом в стабильно сухом состоянии, если грамотно выполнить отделку фасада и кровлю.

  Таким образом, деревянный каркасный дом может стать надежным долговечным жильем не для одного поколения, если подойти к процессу строительства своего дома со всей ответственностью, спланировать стройку и соблюдать базовые нормы.  Хорошим примером данного утверждения служат многолетние каркасные дома стран Европы, которые сохраняют свою функциональность и ценность спустя многие десятилетия, где строительство всегда выполняется принципиально на основе утвержденных норм, разработанных многолетним опытом строительства.

качественный каркасный дом служит нескольким поколениям

Выбор технологии строительства

Прежде чем приступить к расчетам и составлению сметы, нужно ознакомиться с технологией строительства гаража из СИП-панелей. В этом случае исключены ошибки в составлении перечня необходимых материалов и инструментов.

Здания из сэндвич панелей можно выстроить двумя способами:

• по финской технологии;
• по отечественной (российской) версии.

Фины уверены в том, что из СИП-панелей можно возводить все элементы строения: стены, перекрытия (верхнее и нижнее) и кровлю. Основа конструкции – металлокаркас.

Наши строители советуют модифицировать эту технологию и возводить перекрытия дощато-лаговым способом. При этом каркас может быть как металлическим, так и деревянным. Во втором случае используют принципы каркасного домостроения.

Металлический каркас монтируют из следующих материалов:

• специальных стоек и ферм, изготавливаемых на производстве СИП-панелей;
• профильной трубы сечением 8х8 см, 6-6 см, 6х4 см, металлических уголков (для двухместных гаражей рекомендуется использовать двухтавровые балки).

Первый вариант дороже, но проще в сборке, так как заводские изделия уже подогнаны по размеру в соответствии с проектом. В случае использования профильных труб придётся самостоятельно выполнять замеры и нарезку стоек необходимой длины. Независимо от выбранного варианта монтажа каркаса, все его элементы соединяют двумя способами:

• газо- или электросваркой;
• болтовыми соединениями.

СИП-панели крепят к каркасу с помощью специальных саморезов длиной от 15 см.

Инструменты и материалы

Установку панелей лучше всего доверить профессионалу, который имеет за плечами большой опыт работы в данной сфере. Технология монтажа сэндвич панелей включает множество важных нюансов.

Для устройства сэндвичей потребуются следующие инструменты:

• Уровень;
• Механизм подъемного типа;
• Шуруповерт;
• Прижимное устройство;
• Дрель;
• Отвес;
• Захваты;
• Пила с мелкими зубцами.

Схема соединения

Для монтажа также понадобятся следующие материалы:

• Панели;
• Саморезы;
• Герметик на основе силикона;
• Минеральная вата;
• Лента для уплотнения самоклеющегося типа;
• Металлический уголок и профиль U-образной формы;
• -Анкеры со специальной прокладкой.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

1. Установка первого листа оболочки на ровную чистую поверхность;
2. Нанесение полиуретанового клея;
3. Установка утеплительного слоя поверх клея;
4. Нанесение полиуретанового клея на слой утеплителя;
5. Установка второго листа панели;
6. Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!

https://youtube.com/watch?v=QU6Axk0uNEk

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.

Cэндвич панели для строительства дома

В нашей стране канадскими часто называются любые дома, у которых есть каркас из дерева. Во многом это связано с тем, что на основе Национальных норм по жилищному строительству Канады был разработан свод наших правил. Это касается и таких параметров домов, как размеры. Разновидностью каркасной технологии считают и SIP. Потому она тоже довольно часто носит название канадской.

На самом деле, её можно отнести к панельному строительству. Ведь быстровозводимые здания из сэндвич-панелей собираются на основе конструкций, которые заранее создаются в заводских условиях.

Что такое СИП-панель? Видео:

Но стоит отметить, что деревянный брус обычно применяется для того, чтобы соединить панели. В результате этих действий жёсткий каркас из дерева формируется внутри конструкции. Именно он обладает способностью принимать нагрузку, передаваемую от крыши и перекрытия, стен. В SIP соединительный брус выполняет функцию стропила, балки или стойки, если проводить аналогии с классическими каркасами из дерева. Такие дома тоже можно смело считать каркасными.

Стоит отметить, что производство сэндвич-панелей позволяет придать им довольно большую прочность. Им часто и не нужен каркас для того, чтобы выдержать нагрузку от всего дома. Прочность, по сравнению с другими вариантами, больше в 3–4 раза.

Сэндвич-панели, фото:

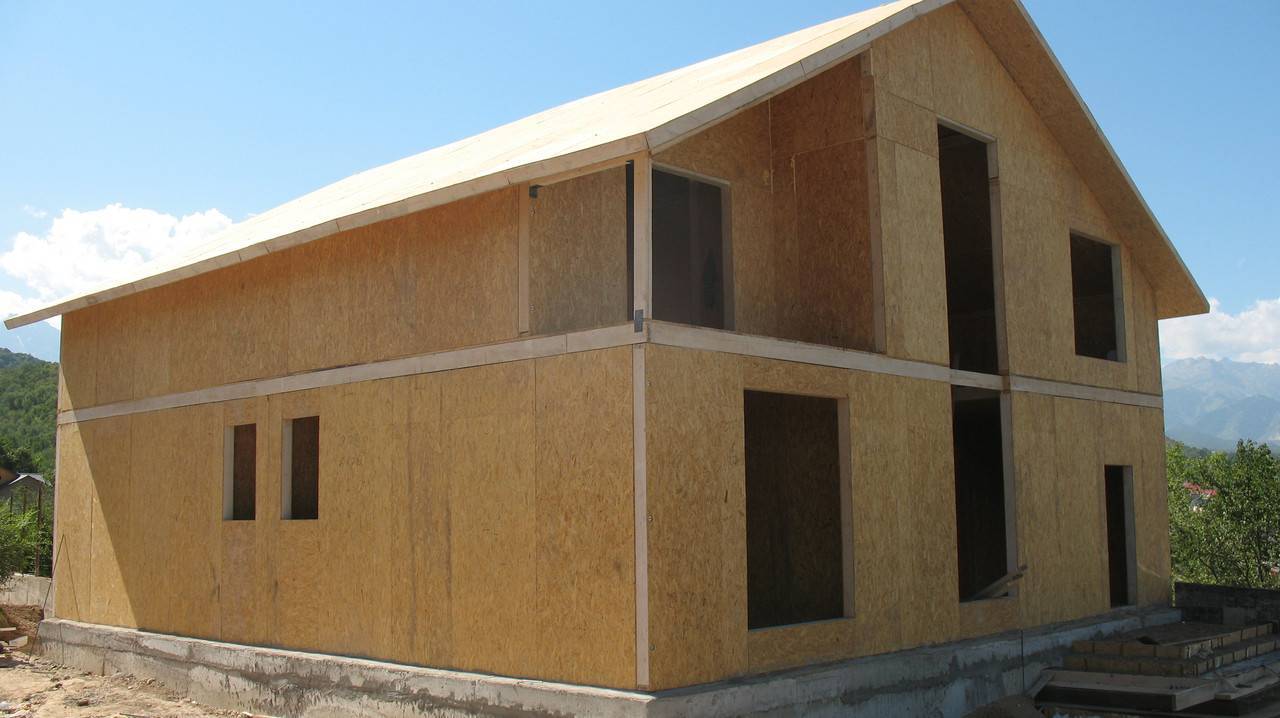

фото дома из СИП-панелей (сэндвич-панели)

фото СИП-панелей

внешняя отделка дома из СИП-панелей

фотография внутренней отделки дома из СИП-панелей

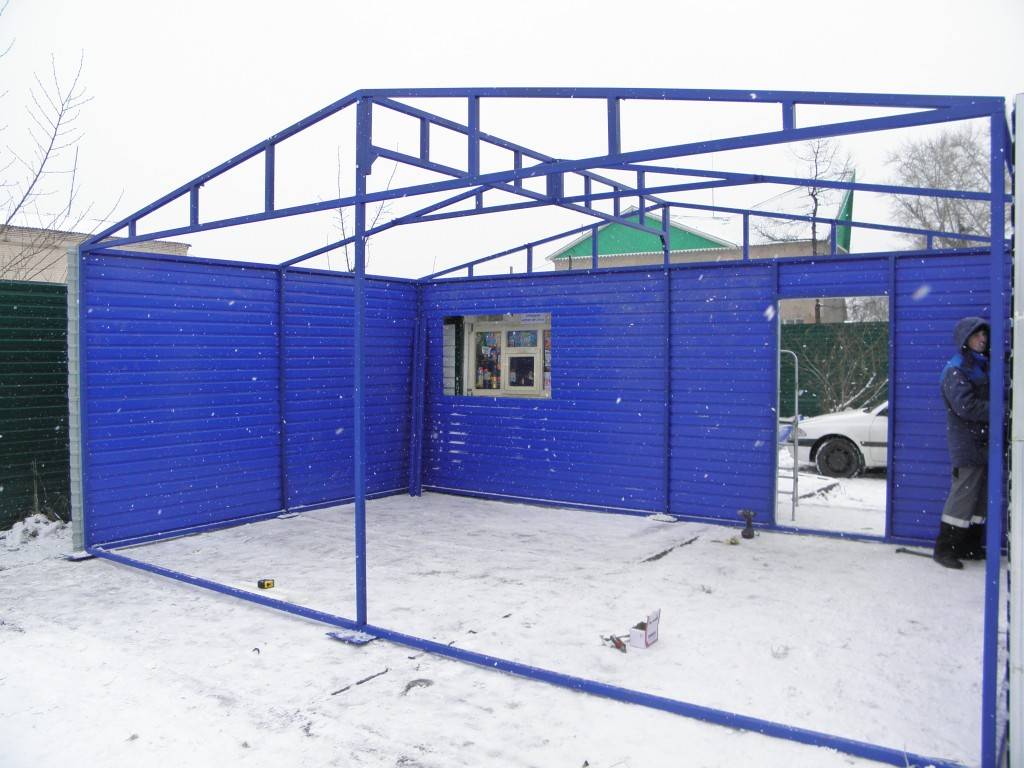

фото гаража из сэндвич-панелей

Преимущества и недостатки

Строения из сэндвич-панелей даже при очень большой толщине весьма легки. Сокращение нагрузки на основание не только упрощает обустройство, как часто думают. Немаловажную роль играет также грамотное распределение малой нагрузки, что позволяет строить даже на участках с нестабильными грунтами. Но, естественно, это не освобождает от надобности тщательно проводить геологоразведку и готовить чертежи, составлять расчеты, как и в других проектах. Срок службы качественных панелей составляет примерно 40-50 лет.

Он достигается при скрупулезном проектировании и правильном использовании плит. Влияют качество производства, соблюдение условий хранения, перевозки и монтажа. Слой оцинкованной стали толщиной минимум 0,05 см послужит неплохой защитой для конструкций. Простота монтажа позволит сократить затраты времени и сил на строительство. Оно будет выполнено с минимальными издержками.

Покупать сэндвич-панели для строительства привлекательно еще и из-за их высокой огнестойкости. Профессиональная современная технология позволит гарантировать приличный экологический класс построек. Гарантируется отличная теплоизоляция.

Но все же у таких домов есть и весомые минусы, игнорировать которые недопустимо. Даже высокая сравнительная прочность конструктивных элементов не означает, что их можно подвергать серьезным нагрузкам. Из-за неграмотной установки в холодный период года порой стыковочные площадки обледеневают. Срок службы в 40-50 лет трудно считать выдающимся достижением в XXI веке.

Очень непросто подобрать хороший утеплитель. Приходится мириться с тем, что любой его вид не может достичь идеального или близкого к идеальному уровня по всем показателям. Несущий каркас (как деревянный, так и металлический) требуется скрупулезно защищать от негативных изменений.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.
