Технология кладки газоблоков
Как выполняется монтаж газобетона на свайном фундаменте? Под первый блочный ряд устраивается гидроизоляционный слой, чтобы камни не впитывали в себя влагу из ростверка. После этого ряд блоков выкладывается на цементный раствор, в дальнейшем с этой целью используется клеевая смесь.
Кладочные работы выполняются от углов, между которыми натягивается шнур. При необходимости заполнения ряда полностью из цельного блока вырезают необходимый по размерам доборный элемент. Все последующие ряды выполняются с перевязкой в полблока, как в случае с кирпичной кладкой.
Клей на поверхность блоков наносится шпателем либо кареткой, ширина которой соответствует размеру камня. Шов толстым не делается, потому что клей обладает отличными сцепляющими свойствами. Для выравнивая уложенных в ряд блоков используют резиновую или деревянную киянку.
Для предотвращения на поверхности стен трещин используют метод армирования. Такая операция выполняется при строительстве любого крупного здания, а под газобетонный дом, возведенный по свайному фундаменту, она лишней не будет. Армированию подлежат не все ряды, а лишь определенные, считающиеся наиболее уязвимыми. К ним относятся участки с перемычками, опорные точки, первый кладочный ряд, зоны, находящиеся под проемами оконных блоков.
Для этого рабочего этапа разрешается использовать следующие материалы:
- двойной стальной проволочный каркас, соединенный поперечными перемычками. Укладка его выполняется в один слой;
- арматурные прутья сечением шесть – восемь миллиметров. Их укладывают двумя параллельными рядами, предварительно в блочном материале прорезав штробы.
Особенности газобетона
Газобетон – это ячеистый бетон автоклавного твердения. За историю своего существования он нашёл применение практически во всех сферах строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности данного материала делают его весьма конкурентноспособным на рынке стройматериалов.Основные плюсы возведения фундаментов из этого материала:
- независимость от температурных перепадов;
- легкий вес;
- быстрая укладка и простота монтажных работ;
- экологичность;
- умеренная стоимость;
- отличная тепло- и звукоизоляция;
- высокая устойчивость к морозам, а благодаря пористости вода не проникнет быстро в материал;
- универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придать разную форму;
- на заводах, где изготавливают газоблоки, имеется лаборатория, которая контролирует качество материала;
- газобетон относится к каменным материалам, но считается достаточно легким материалом. Для него подойдёт почти любой тип фундамента, который отвечает требованиям по жёсткости и деформации.
Проекты
По прочности и дизайнерским решениям газобетонные блоки ничем не уступают привычному кирпичу. В них редко появляется плесень и сырость, они отлично дышат.
Ленточный фундамент для дома из газобетона
Обустраивается путем рытья котлована по периметру дома и под внутренними несущими стенами. Монолитная конструкция из армированного бетона, которая формирует замкнутый контур, позволяет обеспечить устойчивость дому из газобетонных блоков. В данном случае сокращаются затраты на материалы и работу (по сравнению с монолитным), но повышаются требования к фундаменту.
И главное требование — либо устранить пучинистость грунта путем обустройства подушки фундамента на непучинистых слоях почвы (само по себе, это уже требует значительного углубления в почву). Либо же сделать ставку на то, что фундамент, залитый на подготовленное основание из щебня и песка, будет двигаться синхронно с пучением грунта, и таким образом, нивелировать его влияние на стены газобетонного дома.
С точки зрения глубины залегания выделяют два подвида ленточного фундамента:
Заглубленный ниже глубины промерзания грунта (ГПГ)
Ленточный фундамент глубокого заложения устраивается так, чтобы подошва основания находилась ниже уровня промерзания грунта и была защищена утеплителем от влияния морозного пучения грунта.
Заглубленный ленточный фундамент хорош тем, что позволяет обустроить подвал или цокольный этаж, а также добавить элементы инфраструктуры дома, например, сделать бетонные входные ступени.
Мелкозаглубленный фундамент для дома из газобетона (МЗЛФ)
Ленточный фундамент мелкого заложения идеален для строительства газобетонного дома на нормальных грунтах, которые не отличаются подвижностью и не склонны к пучению. Поскольку два основных фактора, влияющие на способность фундамента обеспечивать формостабильность устранены, то нет необходимости углубляться ниже глубины промерзания. Для МЗЛФ достаточной считается глубина в 500 мм. При таких условиях возможно строительство двухэтажного дома из газобетонных блоков или дома из газобетона с мансардой.
На пучинистых грунтах возможно обустройство мелкозаглубленного фундамента на толстой, плотно-утрамбованной подушке из песка и щебня. Такая прослойка будет служить заменой пучинистого грунта на непучинистый. Но в данном случае нужно еще учитывать глубину залегания грунтовых вод. При высоком уровне которых, мелкозаглубленный фундамент также не стоит заливать. При этом нежелательно строить дом из газоблоков высотой более одного этажа на МЗЛФ, который расположен на пучинистом грунте.
Примечание. Специалисты настойчиво рекомендуют позволить ленточному фундаменту обоих видов набрать прочность в течении как минимум года после заливки. За это время он проявит возможные недочеты, которые проще исправить по ходу, нежели после строительства дома.
Вывод. Ленточный фундамент оправдан на простых грунтах или на пучинистых, но с выдерживанием технологии обустройства.
{banner_link_1}
Установка винтовых свай
При большой глубине установки лучше воспользоваться спецтехникой
На объект доставляют технику, которая будет закручивать сваи. Стойки складируют и готовят к установке. Пробные опорные стержни вкручивают в нескольких местах на противоположных сторонах плана и считывают показания приборов для подтверждения несущей способности стоек по факту.
Сваю помещают в воронку гидродомкратом. Используют мотобуры, ямобуры, сваевинты – механизмы намного ускоряют вкручивание по сравнению с ручным способом. Забивным методом ставят гладкие сваи, а винтовые с лопастями закручивают в грунт.
Если сваи небольшого сечения, то для завинчивания ручным методом достаточно двух работников. На оголовок сваи надевают сварное приспособление в виде стакана с ушками, в которые вставляют лом.
На оба конца надевают обрезки труб большего диаметра, проверяют вертикаль отвесом или лазерным уровнем и начинают медленное закручивание. Работу продолжают до отказа сваи входить в почву. Это значит, что острие достигло прочного слоя или наткнулось на камень.
Механизмы более точно центруют стержень в воронке и закручивают с наименьшими отклонениями, но применение машин оправдано при большой глубине заложения и внушительном диаметре свай.
Принцип выбора вида основания
Подбор фундамента под дом – дело ответственное и непростое. Его вид и способ возведения зависят от многих факторов:
- характеристики грунта;
- уровня прохождения грунтовых вод;
- степени промерзания почвы;
- конструкции дома;
- какой материал будет использован для стен.
Разумнее всего начать с исследования грунта на участке, в тех случаях, когда на руках нет паспорта участка, с подробной информацией о нем. Если вы определились с материалами для стен и это будет газобетон, то самое время определиться с видом фундамента.
Несмотря на то, что газобетонные блоки имеют небольшой вес, основание для стен из такого материала должно быть прочным, чтобы впоследствии не случилось неприятных сюрпризов, а именно растрескивания блоков.
Выбор всегда сложное дело, поэтому нужно изучить все возможные варианты. Давайте именно этим и займёмся.
Итак, фундамент под газобетонный дом может быть:
- ленточный;
- столбчатый;
- свайно-ростверковый;
- монолитный железобетонный.
Любой из перечисленных вариантов возможен для газобетонного сооружения. Чтобы выбрать подходящий именно для вашего дома, нужно познакомиться с их особенностями. О ленточном мелкозаглубленном фундаменте я писал в отдельной статье. Давайте поговорим о столбчатом и свайно-ростверковом.
Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи
Строительство малоэтажных домов из пенобетона популярно по двум причинам – низкая стоимость и высокие теплоизоляционные свойства материала. Еще одно достоинство – небольшой вес и возможность сэкономить на обустройстве основания. Но и в этом случае фундамент для дома из пеноблоков должен быть прочным и надежным, а выбор вида зависит не только от нагрузки на него, но и от характеристик грунта.
Чаще всего используются ленточный или свайно-ростверковый фундаменты Источник
Особенности пенобетона как строительного материала и типы фундаментов
Пенобетонные блоки делят на три категории:
- теплоизоляционные – плотность до 500 кг/м3;
- конструкционно-теплоизоляционные – плотность 600-1000 кг/м3;
- конструкционные – плотность 1100-1200 кг/м3.
Для строительства самонесущих стен используют конструкционно-теплоизоляционные блоки, и наиболее популярна марка D600.
Если проводить аналогии по плотности и оказываемой нагрузке на основание, то ближе всего к пеноблоку хвойные породы, которые в виде бруса или оцилиндрованного бревна используют в современном деревянном домостроении. Для сравнения – плотность сосны и лиственницы в воздушно-сухом состоянии (с собственной влажностью 20%) находится около 600 кг/м3. А такой она бывает после окончания процесса усушки – древесина естественной влажности тяжелее на 15-20%.
Исходя из этой особенности, можно сделать вывод, что для одних и тех же грунтов фундамент под дом из пеноблоков выбирают точно таким, как для сруба из бревна или бруса – ленточный, плитный или свайный.
Но в отличие от бревна или бруса, пенобетонные блоки относятся к штучным строительным материалам. А вертикальные швы, заполненные кладочным раствором не создают устойчивых связей с соседними блоками, что при подвижке или проседания части основания ведет к образованию трещин. Поэтому ростверк свайного фундамента должен быть максимально жестким, а этому условию более всего отвечает двутавровая балка или швеллер.
Выбор вида фундамента
Вид фундамента выбирают исходя из несущих особенностей грунта, экономической и практической целесообразности, времени отведенного на строительство дома.
Онлайн калькулятор фундамента
Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:
Плитный фундамент для легкого дома из пеноблоков строят только в крайнем случае – если характер грунта не позволяет иного варианта. Сюда попадают мелкие и пылеватые пески, пластичные суглинки, торфяники. И это не единственное условие, вторая причина – глубокое расположение твердого, так называемого «материкового» грунта, до которого тяжело «достать» сваей. Плитный фундамент также используют для увлажненных грунтов, с высоким уровнем грунтовых вод.
Плитный фундамент для дома Источник
Технически плита перераспределяет нагрузку от стен на более широкое «пятно», и она как бы плывет вместе со слабым и неустойчивым верхним слоем. Среди всех мелкозаглубленных фундаментов этот вид наиболее надежный, но и самый затратный по материалам и трудоемкости изготовления.
Услугу проектирования домов
Заключение
Какой фундамент нужен для дома из пеноблоков должен решать специалист – геологические изыскания, проектирование и обустройство требует профессионального подхода. Любая ошибка на этом этапе, которая приводит к снижению прочности основания, может быть причиной разрушения всей конструкции. А излишний запас прочности – это неоправданные расходы.
Прочитать позже
Особенности установки свай
Дома из газобетонных блоков возводят в большинстве случаев на строительных площадках при неглубоком уровне грунтовых вод. В этом случае фундамент готовят на винтовых опорах или буронабивных сваях, выполняя соединение в единую конструкцию с помощью монолитного ростверка.
Оба типа свай от столбчатых элементов отличаются:
- габаритами. При меньшем сечении длина их несколько больше;
- материалами, используемыми в изготовлении;
- вариантами монтажа.

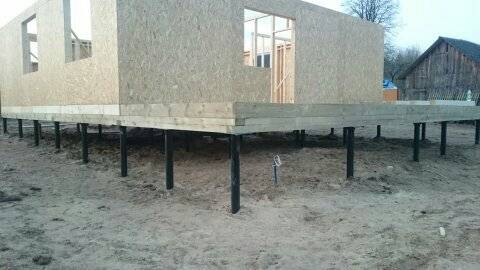

Винтовые сваи
Если под застройку выделен проблемный участок с пучинистым или слабонесущим грунтом, то дом из газобетона на свайном фундаменте лучше все строить на винтовых свайных опорах. Устанавливать их возможно даже в замерзший грунт или под надводные объекты.
На нижнем конце металлической сваи расположен ы наваренные лопатки или витки, с помощью которых ввинчивание в грунт выполняется быстрее, и обеспечивается расширение опорной подушки. Винтообразная лопатка в данном случае представляет собой своеобразный якорь, прочно зафиксированный в земле.
Верхняя часть трубы имеет специальные отверстия и оголовки (последние могут монтироваться отдельно, после установки свай). Если заглубление выполняется на уровень, не превышающий двух метров, сваи вкручиваются вручную. В остальных случаях придется использовать специальную технику.
Работая с винтовыми опорами, рекомендуется принимать во внимание:
- длину участка, оснащенного лопатками;
- глубину промерзания земли;
- уровень, на котором находится прочный почвенный пласт.
При этом помните, что в плотную почву сваи должны погрузиться минимум на тридцать сантиметров. Во время их вкручивания необходимо держать под контролем положение по вертикальному уровню, так как даже минимальные перекосы не допустимы.
Основными достоинствами винтовых опор являются быстрая установка, отличная несущая способность, чистота на стройплощадке во время выполнения работ, возможность монтажа на участке, имеющем перепады по высотам.
Буронабивные сваи
Второй вариант свайного фундамента для дома из газобетона – буронабивные опоры. Им отдается предпочтение на неровной местности или при глубоком промерзании земли.
Скважины под опоры готовятся ручным или буровым способом. С помощью специального инструмента можно заглубиться на пять и более метров, выполнить на дне уширения, чтобы залить опорные площадки.
В соответствии с диаметром свайной опоры из рубероидного материала готовится опалубка. Длина заготовки должна превышать аналогичный размер сваи на двадцать – тридцать сантиметров. Подготовленную «трубу» устанавливают в скважину, внутри ее размещают каркас из арматурных прутьев, высота которого учитывает размеры будущего ростверка.
Все заливается бетонным раствором, который тщательно уплотняется вибраторами.
Столбчатый фундамент для дома из газобетона
Предполагает установку столбов в ключевых точках строения и по периметру. Несмотря на то, что с точки зрения материальных затрат его можно назвать самым экономичным вариантом, область его применения также ограничена несколькими факторами. Среди которых следующие: значительный перепад высоты, склонность грунта к сползанию, рыхлость почвы. Использование столбчатого фундамента исключает строительство подвала или гаража.
Примечание
На этапе заливки фундамента важно уделить внимание устройству дренажной системы под фундаментом, а также цоколю и опалубке. Это позволит защитить нижний ряд материала от излишней влаги
Вывод. Столбчатый фундамент подходит для строительства на простых грунтах.
Свайно-ленточный фундамент из газобетона
Свайно-ростверковый фундамент под газобетон применяется в строительстве зданий и сооружений, которые планируются на местности с влажными грунтами. Вследствие повышенной влаги основа под газобетонные блоки деформируется и приводит к проседанию конструкции. Использование свайного фундамента с ростверком позволяет уменьшить расходы на материалы и работы, а правильный и качественный его монтаж повышает устойчивость и надежность фундамента.
Технология монтажа
Устройство свайных фундаментов с ростверковым элементом заключается в перемещении загруженных или незагруженных свай в почву. В свою очередь, ростверк состоит из разных материалов или является комбинированным, что означает заполненная бетонным раствором система металлических брусков. Для монтажа монолитных свайных фундаментов с ростверком используют специализированную технику.
Подготовка опоры и арматуры
Устанавливая фундамент из газобетона с блоками под стены зданий и сооружений, подготавливают опору. Для монолитных конструкций применяют арматуру из железобетонных балок. Ростверк монтируется высотой около 30 см и шириной в пределах 20-60 см.
Разметка участка
Начинают разметку участка со снятия плодородного слоя почвы глубиной 50 см и ровняют поверхность. После чего отмечают углы, стены и делают метки на месте будущих свай. Разметка участка осуществляется по следующему принципу:
- Помещают палочки по длине и ширине фундамента с шагом, который получился в расчетах.
- После чего между установленными палками натягивают веревку или леску.
Бурение ям
После того как произвели разметку основания под газобетонные блоки, приступают к бурению ям специализированной техникой. Отверстия в грунте осуществляют с помощью сваезабивной или буронабивной техники.
Установка свай
Закончив работу с бурением отверстий в грунте, приступают к установке свай. Сборка свай осуществляется тремя этапами. Сначала в яму погружают напорные или безнапорные трубы, которые покрывают влагостойким слоем из рубероида. Далее в отверстия помещают арматурный каркас и в конце этого заливают бетоном.
Обустройство ростверка
После того как сваи достигнут своей максимальной прочности, получившееся пространство заполняют песком, орошают водой и хорошенько утрамбовывают. Перед тем как приступить к монтажу опалубки, продумывают инженерные коммуникации, электрическую сеть и отвод сточных вод. После чего стелют защитный слой от проникновения воды и фиксируют на него арматурный каркас. Как только вся конструкция приобретет законченный вид, приступают к заливке бетонного раствора. Когда бетон застынет, приступают к разборке опалубки и убирают осыпавшийся песок под ростверком.
Ошибки при обустройстве
Иногда монтируя фундамент под газобетон с блоками, устанавливают свайно-ростверковую основу с допущением ряда ошибок:
Проводят неправильный расчет фундамента под газобетонные блоки. Чтобы конечный результат расчетов был верным, учитывают полную массу сооружения и свойства почвы. На свойства грунта влияет местность и движение подземных пластов. Основа под здание из газобетонных блоков — серьезный шаг, от которого зависит прочность и долговечность дальнейшей конструкции
Важно провести правильные расчеты, для этого следует обратиться к строительным инженерам с хорошей репутацией, так как вычисления эти очень сложные и ответственные. Неправильный выбор между висячим и загубленным ростверком
Для плавной осадки дома с минимальными потерями используют висячий ростверк, который особо актуален при строительстве зданий на грунтах с большим количеством влаги
На сухих почвах применяют загубленный ростверк. Однако технология монтажа и подготовительные работы схожи в обоих вариантах установки ростверка. На дно ямы высыпают слой песка глубиной 0,3 метра и застилают гидроизоляционными материалами, потом заполняют раствором из бетона. Неправильная сборка каркаса из арматуры. Зачастую ошибка заключается в соединении арматурного каркаса со стержнем методом сварки
Важно не задеть стержень в момент сваривания деталей, поэтому соединением каркасов должны заниматься профессиональные сварщики. Не стоит забывать, что при монтаже арматуры, нужно оставлять запас 40 см, так как его отсутствие влечет за собой смещение свай или ростверка
Соответствующая область применения свайно-ростверковых фундаментов с газобетоном. Используют свайные конструкции с ростверком в строительстве малоэтажных зданий. Монтирование в свайных фундаментах ростверка не рекомендуется в кирпичных или каменных конструкциях из-за своей дороговизны.
Также строители допускают следующие ошибки при обустройстве ростверка в фундаменте:
Свайно ростверковый фундамент для дома из газобетона
Выбирая для постройки жилого дома газобетон, застройщики определяются с типом фундамента, наиболее оптимальным для такого строительного материала. Пористая структура газоблоков делает их сравнительно легкими, а значит, нет необходимости в обустройстве габаритных тяжелых фундаментов.
Чтобы основание дома было надежным, нужно правильно выбрать его тип и рассчитать технологию сооружения. Для всех типов фундаментов существуют критерии, по которым оценивают возможность применения того или иного основания. Это показатель пучинистости грунта, глубины его промерзания, высоты залегания подземных вод, суммарный вес здания (стены, перекрытия, кровля и интерьер).
На участке слабых грунтов, пучинистых и затопляемых, с большой глубиной промерзания прекрасным решением для нетяжелого дома из газобетона является свайно-ростверковый фундамент. Его обустройство не требует больших объемов земляных работ, выливается в доступные суммы и позволяет выполнить монтаж без применения спецтехники, своими силами.
В основе такого типа фундамента – сваи, установка и обустройство которых занимает меньше времени, чем, например, бетонной ленты. При этом равномерное распределение и передачу нагрузок и деформаций от дома к грунту осуществляет железобетонный ростверк.
В зависимости от того, где проходят подземные воды и какой тип грунта на участке, сваи вбиваются на различную глубину (от 1,5 до 3 м) по всему периметру дома, вдоль несущих стен и в местах больших нагрузок, с шагом в 1,5 -2,5 м. Они могут располагаться поодиночно, полосами, кустами или полем, все зависит от этажности и расчетных нагрузок. Глубина установки свай варьируется от 1,5 до 3 м.
Чтобы для создания такого типа основания использовать винтовой метод установки свай, их выбирают стальными, с заостренным наконечником и винтом для упрощения процесса ввинчивания. Тогда при помощи специального инструмента сваи можно установить самостоятельно. В установленную сваю монтируют арматуру и заливают бетонный раствор. Это наиболее затратный из свайных фундаментов.
Под газобетон можно использовать набивные и буронабивные сваи. Набивные создаются непосредственно на участке: в расчетных местах выполняются отверстия нужной глубины, в них заводят асбестоцементные трубы, которые заливаются бетоном. Для увеличения прочности дополнительно используют арматуру. Буронабивные сваи изготавливаются заводским способом и устанавливаются прямо на участке.
При установке свай любого типа нужно быть точно уверенным, что они опираются на твердый грунт, а в процессе монтажа не произошло осыпания грунта внутрь трубы или опалубки.
Сваи любого типа выступают над поверхностью почвы вместе с нитями арматуры. Поверх каждой сваи укладывается гидроизоляционный материал (чаще всего рубероид) и начинается монтаж опалубки и армопояса для ростверка. Ростверк для газобетонного дома – монолитная железобетонная армированная полоса между сваями, соединяющая их в единую систему. Высота ростверка над землей – от 10 до 40 см и распределение нагрузок происходит так: высокий ростверк – нагрузка на нижние слои грунта, низкий – на сам ростверк.
Ростверк со временем равномерно проседает, но он на это рассчитан. Даже для домов, расположенных неподалеку от железнодорожных путей, где сильная вибрация, этот вид фундамента надежен. Главное, чтобы между ростверком и почвой был зазор с отсыпкой из песка или шариков пенополистирола (по окончании монтажа их можно удалить).
Сооружение свайно-ростверкового фундамента для дома из газобетона продолжает политику застройщика, направленную на рациональное и экономное расходование финансов. Стоимость расходных материалов и работ, скорость установки существенно отличают этот тип основания от других. Монтаж можно осуществлять даже при небольших морозах, а поднятый над землей «нулевой» уровень дома не соприкасается с землей и, соответственно, теплопотери существенно снижаются. Из «неудобств» свайно-ростверкового фундамента – невозможность построения цоколя или подвала. Заметим, что в практике встречались проекты с подвалом, но это случаи, когда его обустройство требовало дополнительного большого объема работ и финансовых вложений.
