Дистанционный выключатель: беспроводной и на пульте управления, схема подключения

Беспроводной выключатель освещения: устройство и принцип работы

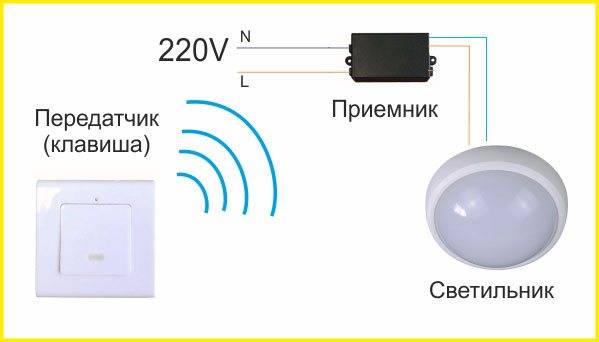

По большому счету, беспроводной выключатель света устроен достаточно просто, и новой в его принципе работы является только сама область применения – по сути, это радиоуправляемая модель, в которой сам выключатель является всего-навсего передатчиком сигнала. Естественно, раз имеется передатчик, вполне логично предположить, что должен быть и приемник – он устанавливается непосредственно на линии электропередачи, которая обеспечивает поставку энергии к управляемому таким выключателем осветительному прибору. Рассмотрим некоторые особенности этих двух составляющих частей выключателя.

Приемник, или, как его называют, актуатор – говоря на простом языке, это радиоуправляемое реле, которое при получении соответствующего сигнала замыкает цепь электропроводки освещения. Устанавливается это реле либо в непосредственной близости от светильника, либо в любом другом месте, которое не выпадает из зоны действия передатчика. Устройство это небольшое, и его вполне реально поместить в самом осветительном приборе, к примеру, в люстре он размещается очень хорошо. Если говорить о точечных светильниках, то, как правило, его закладывают за подвесной потолок. Как вариант, можно рассмотреть монтаж актуатора в распределительную коробку – в этом случае ее нужно подбирать заведомо увеличенного размера.
Выключатель (передатчик). Его основная особенность заключается в наличии небольшого генератора энергии, который вырабатывает электричество при нажатии на клавишу выключателя – этот энергетический импульс перерабатывается в радиосигнал, который и улавливает приемное устройство. Такие модели выключателей стоят достаточно дорого – более дешевый их вариант предусматривает использование миниатюрной батарейки. Автономный источник энергии применяется и в случае с электронными сенсорными беспроводными выключателями света, в которых управление осветительными приборами осуществляется с помощью сенсорной панели.

Вот так обстоят дела с устройством и принципом работы подобных выключателей света. Несмотря на кажущуюся простоту, такой выключатель является высокотехнологичным устройством, в работе которого задействованы пусть миниатюрные, но все же очень сложные электронные схемы.

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник

Внимание: прибор не обладает
распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального
крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм., расположенные горизонтально или
вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ – его рекомендуется ставить параллельно
каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном
режиме. Для ламп накаливания конденсатор не нужен.

Применение беспроводных выключателей

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

задержка включения;
большое количество каналов;
сенсорное управление;
возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

Тип осветительных приборов и используемых в них ламп.
Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
Рабочее напряжение.
Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
Рабочее напряжение.
Размеры силового блока и выключателя.
Номинальный ток.
Комплектация прибора. Обычно в нее не входит батарейка.

Принцип работы и конструкция

Приемник и пульт дистанционного переключателя

Конструктивно устройство дистанционного переключения освещения состоит приемника и передатчика сигнала.

Подробнее об этих устройствах:

Приемник. Элемент выполнен в виде радиореле, управляющегося посредством пульта дистанционного управления. Выключать и включать свет можно от мобильного устройства, подключенного к сети Wi-Fi, а также от проводного переключателя. В результате поступления сигнала реле срабатывает и замыкает контактные элементы либо размыкает их. Желательна установка устройства к непосредственной близости к осветительному прибору или внутри него, если позволяют размеры. В случае с точечными светильниками устанавливать устройство надо в распределительном щитке или в свободном пространстве между подвесным и основным потолком.
Передатчик или пульт. Устройство конструктивно состоит из генератора, вырабатывающего электроэнергию после активации кнопки на пульте. Выработка происходит после прикосновения к сенсору или передаче сигналов с мобильного гаджета. Электрически сигнал преобразуется в радиоимпульс, который улавливается приемником. Монтаж передатчика можно выполнить в стене или вовсе не устанавливать, а носить с собой. Внутри пульта есть источник питания, поэтому подключать его к электролинии не нужно.

Инфракрасное управление

Осветительные устройства управляются посредством воздействия инфракрасного излучения. Для этого процессорный модуль управления надо соединять в разрыв электроцепи освещения. Действие может производиться с помощью пульта от телевизора. Устройство наводится на процессорный модуль, после чего нажимается кнопка, которой не переключаются телевизионные каналы. Это приводит к записи команд в память устройства, затем управление освещением выполняется с нажатой клавиши. Основной минус этого метода управления состоит в необходимости обеспечения прямой видимости на небольшом расстоянии.

Радиоволновое управление

Такой вариант управления более распространен. Передача сигналов на радиовыключатель выполняется с пульта на процессорный модуль. который настроен для работы в определенном частотном диапазоне. Обмен пакетными данными выполняется посредством использования специальных кодов. Высокая надежность передачи сигнала от пульта на сам радио переключатель обеспечивается благодаря созданию нужного уровня импульсов и их повторению в определенной последовательности. Сигналы повторяются несколько раз. Для предотвращения ситуации, когда освещение срабатывает от соседского пульта, каждому переключателю назначается собственный уникальный адрес.

В радиоуправляемых устройствах часто применяются энергонезависимые контроллеры, что позволяет использовать их без подключения к бытовой сети.

На выключателе располагается клавиша, с помощью которой можно выключить удаленное управление и переключать освещение вручную. Такие устройства могут оснащаться клавишей поиска, кликнув по которой можно найти потерянный пульт. Устройство сообщит о своем месте нахождения с помощью звуковых сигналов. Управление освещением возможно с помощью мобильного устройства либо компьютера. Для этого предварительно на устройство надо загрузить программу и настроить конкретные команды.

Между собой радиоуправляемые выключатели делятся по используемой мощности, которая может достигать нескольких киловатт. Возможна настройка устройств для работы с отдельными осветительными приборами или целыми системами освещения. Оптимальным вариантом будет управления с общего передатчика разными группами ламп.

Mr. Борисыч рассказал о принципе действия беспроводной радиовыключателях.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» – нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы – «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции – здесь.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Удобное управление светом в умном доме

Современные тенденции дизайна стремятся увеличить количество групп света. Встроенные светильники в нескольких зонах, люстра, закарнизная подсветка, настенные лампы, отдельный свет над столом. Становится действительно много вариантов света, что позволяет подстраивать его под настроение. Но много света — означает много выключателей. Постоянно вижу дизайн-проекты, в которых на стене целая батарея выключателей (6-8 штук), которая дублируется такой же батареей в другом углу комнаты. Тут возникает ещё проблема отсутствия возможности управлять диммируемым светом с двух точек и то, что дизайнер не знает, как управлять RGB светодиодной лентой с настенного выключателя. Кстати, управляемые шторы добавляют ещё парочку клавиш.

Эволюция систем освещения приводит к развитию системы управления освещением. Собственно, управление светом в рамках системы Умный Дом как раз и решает проблему того, как обойтись без 6-8 клавиш выключателей и переключателей в нескольких местах комнаты.

Примером максимально неудобного управления светом может считаться выключатель, который в большинстве старых квартир отвечает за свет ванной, туалета и кухни. В советских квартирах он выглядит как-то так:

Ну, это совсем страшный вариант. В квартирах поновее (и даже совсем новых) это что-то такое:

Одна кнопка — свет в ванной, вторая — в туалете, третья — на кухне. Какая что делает — угадать невозможно. Нужно жить в квартире минимум неделю, чтобы запомнить по какому-то принципу назначение этих кнопок. Любой гость для включения света в нужном помещении гарантированно переберёт два ненужных, чувствуя себя глупо и извиняясь. Видимо, это отличительная черта «евроремонта» — выключатель у двери, а не блоком на несколько помещений, да ещё и на высоте головы.

А в таких помещениях как кладовая, малый санузел, прихожая, коридор — я всегда за датчики движения, чтобы вообще не думать о выключателях.

Идеальный принцип расстановки выключателей заключается в том, чтобы любой гость мог посмотреть на выключатель и догадаться, что он включает. Лично я считаю, что максимальное количество клавиш в одном блоке должно быть не больше 4-х, и то, если две из них управляют шторами и имеют соответствующие пиктограммы. Если больше, то они все должны иметь крупные и понятные надписи или пиктограммы. Вот панель HDL:

А вот выключатель ABB KNX:

Располагать такой выключатель надо, конечно, на уровне глаз.

Но рассмотрим вариант, при котором у нас имеются не специальные шинные выключатели, а обычные классические клавиши. Умный Дом позволяет нам на каждую клавишу назначать несколько групп света. Если мы включаем закарнизную подсветку только вместе с встроенными потолочными светильниками, то зачем нам ставить две клавиши, когда можно оба этих света повесить на одну. Назовём эту клавишу «мягкий свет».

А на вторую клавишу вешаем основной свет комнаты: люстру и какие-нибудь настенные светильники. Получается, 4 группы света у нас на двух кнопках, это удобнее, чем 4 кнопки. Если у нас возникла необходимость включить что-то отдельно, то достаём из кармана смартфон, тратим 10 секунд на запуск программы и выбор нужных действий. Если у нас программа EasyHome, то поменять сценарии можно сразу же с телефона, в остальных системах требуется перепрограммирование контроллера.

Можно сделать сценарии «Чтение», «Телевизор», «Ночь». На каждый назначить не только группы света, но и уровень диммирования каждой из них.

То же и со светодиодными лентами. На сценарии можно назначить необходимые цвета лент.

27, всего, сегодня

Я занимаюсь проектированием инженерных систем для квартир и загородных домов: электрика, слаботочные системы, Умный Дом. Вопросы и задачи высылайте, пожалуйста, на почтуНашли ошибку в тексте? Выделите текст с ошибкой и нажмите Ctrl+Enter, она будет исправлена автором.

Устройство и принцип работы

Беспроводное устройство управления светом включает в себя два главных компонента:

Приемник. Представляет собой радиореле, управляемое пультом ДУ (смартфоном, компьютером) по Wi-Fi или радиосигналу. Когда сигнал поступает на приемник, происходит замыкание или размыкание контактов. Устанавливают прибор поближе к осветительному устройству или в его внутренней части (если позволяют размеры корпуса). В случае точечных светильников установка осуществляется в пространство между основным и натяжным (подвесным) потолком.
Выключатель (передатчик). В этом элементе имеется генератор, производящий электроэнергию по сигналу кнопки на пульте ДУ, после прикосновения к выключателю, сенсорной панели или отдачи команды на смартфоне. Управление с телефона осуществляется по звонку или путем отправки SMS-сообщений. Импульс трансформируется в радиосигнал, который фиксирует приемник. Инфракрасный выключатель монтируют в стену, причем для его работы нет нужды в электропроводке, поскольку электропитание осуществляется от автономных элементов. В результате отпадает необходимость в дорогостоящем и трудоемком прокладывании электрических коммуникаций.

Зона охвата прибора зависит от множества обстоятельств. Их можно разделить на две группы: технические параметры изделия и особенности помещения (наличие мебели, стен и т.п. препятствий на пути сигнала). Стандартные устройства передают сигнал в пределах 20–50 метров, но встречаются модели, передающие команды на расстояние до 350 метров.

Некоторые модели управляют не только включением и отключением лампочек, но и способны контролировать интенсивность освещенности помещения. Если такая функция имеется, прибор оснащен специальным компонентом — диммером.

Преимущества и недостатки

Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.

К достоинствам этого типа устройств относятся следующие характеристики:

Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки.
Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами.
Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала.
Безопасность для жильцов

Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью.

Недостатки беспроводных систем:

В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Принцип работы

Для установления прямого канала связи между аппаратурой передатчика и приёмника необходимо соблюдение следующих важных условий:

В пульте управления должен быть предусмотрен встроенный генератор ик или радиодиапазона с возможностью кодирования передаваемой посылки (её модуляцией сигнала тем или иным способом);
На ответной стороне устанавливается приёмник или дистанционный переключатель освещения, способный принять, усилить и расшифровать поступивший сигнал, а затем направить декодированную команду на соответствующее исполнительное устройство;
Для питания передающего устройства потребуется автономный источник, в качестве которого обычно используются малогабаритные элементы или аккумуляторы (смотрите фото).

Элементы питания для пульта

При принятии решения о самостоятельном изготовлении системы ДУ важно определиться с типом излучения (ик или радиосигнал), которое будет использоваться для передачи сигнала на дистанционный переключатель. Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Сфера применения

Беспроводные системы выбирают во многих случаях:

При необходимости переноса выключателя старого типа, когда его монтажу препятствуют предметы мебели или бытовая техника. Беспроводной прибор можно закрепить в любом месте (на стене, зеркале или шкафу).
Как способ устранения ошибок электриков. Прокладка электропроводки неопытными электриками нередко сопряжена с ошибками. Такое положение дел ухудшает комфортность проживания в квартире или частном доме. Из двух вариантов — проделывания новой штрабы или налаживания беспроводной связи — второй куда менее затратен со всех точек зрения.
Недостаток пространства в помещении. Если вся комната загромождена предметами интерьера и установить стационарный выключатель просто некуда, беспроводной прибор — отличный выход из положения.
В деревянных строениях. Прокладка проводки в домах, построенных из древесины, связана с обеспечением повышенных мер безопасности. Для таких случаев подходит открытый тип электропроводки. Однако такое решение часто вступает в противоречие с привлекательностью интерьера. К тому же, открытая проводка легко повреждается как человеком, так и животными. Беспроводные системы в этом отношении выглядят гораздо выигрышнее.
Организация управления светом из разных мест. В некоторых случаях нужно иметь возможность включатель освещение в 2–3 локациях в комнате. Вместо того, чтобы прокладывать провода ко всем выключателям, проще воспользоваться беспроводной системой.
При потребности в новых выключателях. Если ремонт завершен и новые ремонтные работы не планируются, а дополнительный выключатель нужен прямо сейчас, беспроводные приборы — очень практичное решение.
Для управления светом на значительных расстояниях. Речь идет как о больших по площади помещениях (банкетные залы, длинные коридоры), так и об управлении выключателями из других помещений или даже с улицы.
Сохранение интерьера. В некоторых случаях ремонт нецелесообразен не только из-за нежелания его проводить, но и по соображениям ценности интерьера (музеи, старинные дома). Стационарные выключатели в таких местах не всегда уместны.
Соображения комфорта. Желание установить беспроводную систему оправдано с точки зрения технологичности управления светом и комфортности проживания в помещении.

Передатчик беспроводного выключателя и его особенности

Для того, чтобы включить передатчик в работу, его необходимо открыть. Сделать это довольно просто. Нужно лишь снять верхнюю декоративную рамку, которая фиксируется на защёлках, после чего поднять вверх и откинуть клавишу. Под ней можно увидеть печатную плату с кнопкой. Такие передатчики считаются универсальными. Если отдельно приобрести 2 или 3 клавиши взамен одной и впаять в определённые места концевые кнопки, можно увеличить число линий, управляемых выключателем.

Места, предназначенные для впаивания дополнительных кнопок управления

Как уже говорилось, в комплект беспроводного выключателя не включён аккумулятор, его придётся приобретать отдельно. Выглядит он как укороченная батарейка формата «ААА», в простонародье называемая «мизинчиковой». Её выходное напряжение равно 12 В, а ток – 27 А. Подобные батарейки можно встретить в пультах управления автомобильной сигнализацией. Стоимость их на китайских ресурсах невысока, а потому следует заранее озаботиться заказом вместе с беспроводным выключателем.

Батарея с показателями 12 В и 27 А необходима для работы передатчика

Крепёж передатчика на стене

Передатчик можно закрепить в любом приемлемом для хозяина месте. Для удобства на задней стенке выключателя имеется двусторонний скотч. Достаточно лишь отклеить защитный слой и прижать выключатель к поверхности. Однако здесь следует быть предельно аккуратным и осторожным. «Родной» скотч приклеивается намертво и оторвать его, если выключатель встал неровно, уже не получится. Только если вместе с обоями или иной отделкой.

Для фиксации достаточно отклеить защитную плёнку и прижать выключатель к стене в нужном месте

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.
