Как подключить диммер к люминесцентной лампе или светильнику.
Для того что бы регулировать яркость, необходимо что бы блок управления или ЭПРА установленный в нем был рассчитан на это. Поэтому надо покупать специальные модели люминесцентных светильников с ЭПРА с функцией диммирования, в электронную схему которого дополнительно встраивается блок управления с аналоговым или цифровым сигналом.
Например, более дешевый аналоговый работает по следующему принципу— уровень яркости изменяется от 0 до 100 процентов в зависимости от величины подаваемого управляющего сигнала в пределах от 1 до 10 Вольт.
Продвинутое цифровое управление позволяет осуществлять запоминание положения, производить плавное или ступенчатое регулирование и еще много другое.
Критерии качества изделий
На упаковке каждой диммированной лампочки указано много информации. Чтобы выбрать функциональный продукт, необходимо знать, что это все значит.
Форма лампы и ее влияние на освещение
Диммируемые лампы бывают самых разнообразных форм, от которых зависит степень освещения Правильно подобрав светодиодное устройство определенного внешнего вида, удастся добиться оптимальной интенсивности освещения. На рынке встречаются следующие формы ламп:
- Грушевидные. Колба имеет такой же диаметр, что и корпус. Такие светодиоды светят только вперед. Их не рекомендуется устанавливать в люстры, плафоны которых направлены вниз. Грушевидные светодиоды не смогут эффективно осветить потолок и на нем появятся тени.
- Напоминающие обычные лампочки накаливания. Применяются для реализации традиционного освещения. Угол распространения световых потоков – 240°.
- В виде свечи или шара. Такая форма создана преимущественно с декоративной целью. Угол освещения достигает значения 240-360°. Лампы удачно сочетаются с открытыми люстрами, торшерами, бра.
- Рефлекторного типа. Преимущественно используются в магазинах, салонах красоты. Особенность изделий – создание целенаправленного светового пучка, который освещает конкретную область.
- Точечные. Подобные изделия устанавливаются в натяжные или подвесные потолки, корпусную мебель для создания дополнительного или основного освещения. Они создают довольно большой угол распространения света – до 100°.
Грушевидная
Напоминающая лампу накаливания
В виде свечи
Рефлекторного типа
Лампа точечного света
Мерцание света и методы его выявления
Проверка мерцания лампы с помощью карандаша Такой негативный эффект характерен для светодиодных и люминесцентных осветителей. Мерцание света негативно сказывается на самочувствии человека – глаза быстрее устают, возможны головные боли. При наличии данного дефекта светодиод запрещено использовать для жилых помещений.Выявить мерцание можно по следующим признакам:
- Если быстро отвести взгляд от одного предмета на другой, перед глазами двоится. Такой эффект называют стробоскопическим.
- Необходимо взять карандаш за один конец и перемещать его как маятник. Если не видно четких контуров изделия, мерцание лампы находится в пределах нормы. Когда кажется, что карандашей несколько, пульсация света очень высокая.
- Для определения мерцания можно использовать смартфон. Включив обычную камеру и направив ее на источник света, удастся увидеть полосы. Чем они ярче, тем сильнее пульсация.
Полностью устранить эффект мерцания невозможно.
Пределы уровня диммирования
Большинство моделей способны снизить интенсивность освещения до 10%. Некоторые производители выпускают светодиоды, где данный показатель колеблется в пределах 5-25%. Совмещая лампы с разными диммерами, удается добиться необходимого уровня освещения, что зависит от совместимости устройств.
Мощность и рабочее напряжение
Мощность не является характеристикой яркости света — для этого существует такой показатель, как люмен. Он указывается на упаковке каждого изделия Светодиодные изделия выпускаются с мощностью от 1 до 25 Вт. Для оценки эффективности устройств их световой поток сравнивают с тем, что формируется у ламп накаливания. Их мощности соотносятся как 1 к 8-10.
При выборе лампы в зависимости от рабочего напряжения лучше выбирать модели, где данный показатель составляет 170-250 В. Это обезопасит прибор от перегорания, что может случиться при скачке тока в сети.
Световой поток и эффективность
Особенностью ЛЕД-ламп называют то, что их мощность не всегда эффективно отображает яркость. Поэтому на упаковке изделий указывается световой поток. Он колеблется в пределах 200-2500 лм.
Цветовая температура
Шкала цветовой температуры источника света Данный показатель характеризует источник цвета в плане спектрального состава. Цветовая температура измеряется в Кельвинах. Для освещения рабочего места оптимальным считается значение 4000-4500 К. Для дома рекомендуется взять лампу с теплым цветом 2700-3500 К.
Индекс цветопередачи
Важный показатель, который отображает соответствие цвета, получаемого при искусственном освещении, его реальному оттенку. Чем выше индекс цветопередачи, тем натуральнее выглядят предметы в помещении.
Производители выпускают лампы с максимальным значением 90 Ra.
Цоколь и корпус
Типы цоколей энергосберегающих ламп Самыми популярными считаются светодиоды с цоколем Е27 и Е14. Они имеют стандартное резьбовое соединение. Цоколь Е27 применяется для закрытых светильников, Е14 – для бра, торшеров.
https://youtube.com/watch?v=K4PmWH6O_AM
Особенности работы диммируемой led лампы и ее отличия от обычной
Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.
Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.
Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.
Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.
Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.
- Срез переднего фронта.
- Срез заднего фронта.
Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:
Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.
Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.
Как отличить диммируемую лампочку от обычной?
Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.
Регулируемые светодиодные светильники
Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:
- Светильник со встроенным диммируемым драйвером.
- Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
- Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
- Диммируемый драйвер для светодиодных светильников.
Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции
Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.
Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:
- Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
- Красные, символизирующие время протекания переменного тока.
Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.
Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.
Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.
Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.
Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.
Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.
Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.
Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.
Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.
При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.
Схемы подключения диммера для комфорта пользователей
Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.
Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.
Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.
Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.
Полезные советы для эксплуатации
Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.
Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.
При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.
Производители светодиодных ламп с диммером
Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.
Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel
Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.
Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.

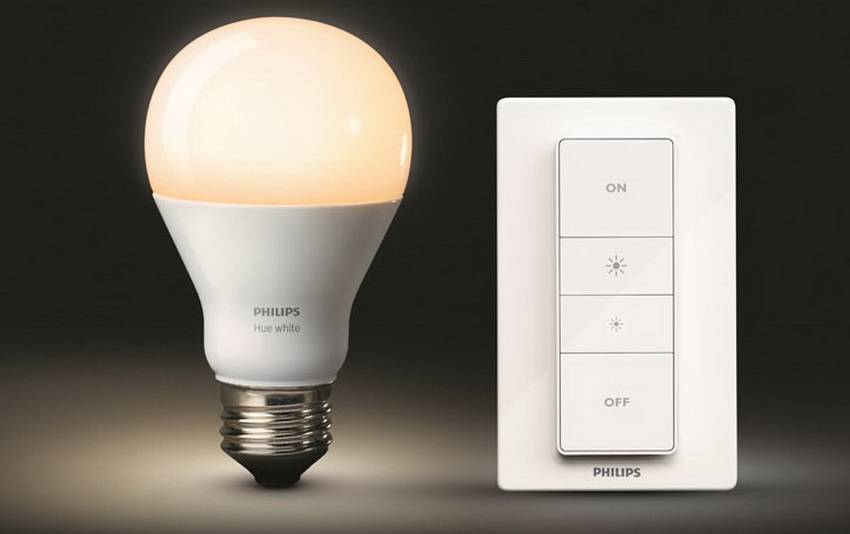

Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.
Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса
Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.

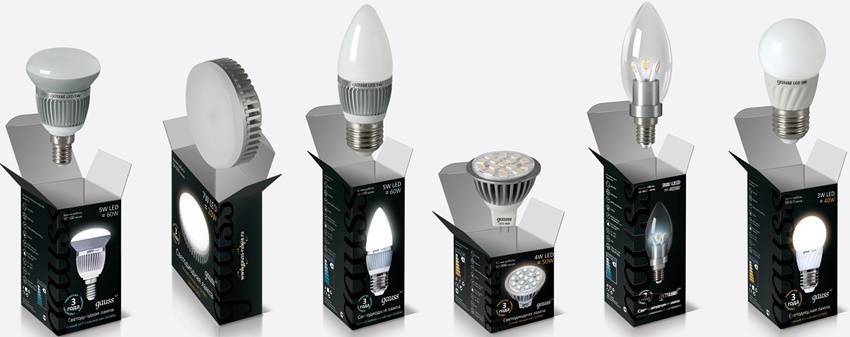

Светодиодные диммируемые лампы Gauss
Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.
Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:
- филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
- софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
- консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.
Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования
Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.
Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.
Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.
Видео: Подключение различных типов ламп к диммеру
Enter the text or HTML code here
Диммируемые светодиодные лампы: отличия, подключение, схема
Изменение яркости свечения лампочки используют для решения разных бытовых и коммерческих задач. Такое оснащение поможет создать комфортные условия и одновременно — бережно тратить электроэнергию.
Чтобы правильно выбрать и эксплуатировать соответствующую технику, необходимо ознакомиться с теорией и предложениями современного рынка.
Некоторым пользователям пригодятся знания о том, как создать это функциональное устройство своими руками.
Что такое диммер для светодиодной лампы
Уменьшить яркость обычной лампы накаливания можно снижением напряжения питающей сети. Если применить реостат, то необходимый результат будет получен, однако потребляемая мощность будет затрачиваться не эффективно.
Но на светодиодные лампы такое устройство не сможет оказать нужное влияние. Эти приборы работают от постоянного тока 12 вольт. Они подключаются к стандартной сети 220 V через блок выпрямления и стабилизации.
Поэтому в широком диапазоне входных напряжений будет поддерживаться неизменная интенсивность света.
Чтобы решить проблему, применяют диммер для светодиодных ламп. Это устройство обрезает часть синусоиды, снижая количество энергии на выходе. Регулируемый интервал задержки позволяет изменять нужным образом свечение светодиода.
Чем отличается диммируемая светодиодная лампа
Блок электроники, создающий импульсы нужной формы, может быть объединен с источником питания 12 Вольт. Этот вариант используют для непосредственного подключения светодиодов.
Если же запланировано применение стандартного напряжения, необходимо приобретать специальные приборы. Для примера можно рассмотреть диммируемые светодиодные лампы Gauss.
Они создаются с разными цоколями, поэтому не сложно будет подобрать подходящие к определенным патронам изделия.
В линейке этого производителя есть источники направленного и рассеянного, нейтрального, холодного и теплого света.
В них устанавливают электронные схемы, рассчитанные на импульсное питание. Обычные светодиодные лампы не приспособлены к подобным режимам. При их включении возможно появление посторонних шумов. Не будет обеспечена корректная регулировка яркости. В некоторых случаях допустим преждевременный выход из строя.
Разные технические решения
Разные диммеры выпускают для светодиодных ламп 220В. Чтобы проще было определиться при выборе, следует обратить на преимущества, возможности и недостатки следующих приборов. Они сгруппированы по способу управления:
- В механических диммерах вращающаяся рукоятка упрощает выбор необходимой позиции. Эти устройства стоят недорого.
- Кнопочное управление выглядит современнее. Сенсорный диммер иногда оснащают специальным экраном, на котором отображается уровень освещенности и другие технические параметры.
- Удобно, если предусмотрена регулировка с помощью пульта дистанционного управления. Если светодиодная лампа и управляющий диммер связаны по радио каналу, то использование будет проще. Инфракрасный аналог придеться направлять в сторону приемника.
Диммируемая LED-лампа хорошо подходит для комплектации автоматизированных систем. Она рассчитана на многократные включения без преждевременного выхода из строя. Чтобы обеспечить управление освещением из любой точки, где есть подключение к сети Интернет, используют контроллер с блоком Wi-Fi.
Подключение диммера
Проще всего подключать диммированные лампы со встроенным блоком электроники и отдельным пультом ДУ. Ими заменяют имеющиеся источники света без вмешательства в электрическую схему. Так как светодиодные источники света потребляют не много электроэнергии, то не понадобятся более мощные защитные автоматы, другая проводка.
Сложнее, если предполагается применение низковольтного питания 12 В. Это значит, что понадобится проложить отдельный кабель. Проще работать с разборными подвесными потолками. В их конструкциях можно скрытно установить блоки питания и другие компоненты системы. Разумеется, в данном случае устанавливают светодиодные приборы на 12 В.
Производители светодиодных ламп с диммером
Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.
Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel
Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.
Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.
Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.
Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса
Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.
Светодиодные диммируемые лампы Gauss
Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.
Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:
- филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
- софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
- консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.
Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования
Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.
Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.
Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.
