Какая мощность в системе ГВС и ХВС?
Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.
Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.
Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.
Величина напора горячего и холодного водоснабжения несколько отличается в пользу последнего (допускается разница до 25 %).
Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.
Подключение насосной станции
Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.
В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.
Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом
Принципиальная схема подключения насосной станции
Взаимосвязь характеристик
Как длина водопровода влияет на диаметр труб
Средняя скорость потока в стандартном водопроводе равна 0.02 км\с . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:
Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.
Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.
При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода
Соотношение условного диаметра трубы и толщины стенки
Почему диаметр труб определяет пропускную способность водопровода
Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.
При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.
Чем больше точек потребления воды, тем больше должен быть диаметр труб. Трубы для горячего и холодного водоснабжения могут подбираться одного диаметра, но толщина стенки у труб для горячей воды должна быть на порядок выше.
Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:
- Длину водопровода.
- Количество предполагаемых стыков.
- Количество поворотов.
- Напор воды в системе.
Пример технического расчета диаметра трубы
Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.
Какой диаметр задают для измерений
Так как каждая трубная оболочка имеет наружный и внутренний диаметр, при их задании может возникнуть путаница. Любому пользователю, вплотную занимающемуся прокладкой водопровода, следует знать, что трубы из металлов и пластиков измеряют по-разному.
Диаметр металлических труб задается их внутренним проходным каналом, его называют номинальным или условным. Связано это с тем, он привязан к ближайшему значению из стандартизированного ряда и не соответствуют реальной величине. Пример стандартного числового ряда условных диаметров стальных труб: 10, 15, 20, 25, 32, 40, 50, 65 мм.
Иногда диаметры стальных трубопроводов указывают в дюймах с дробными долями, соотнося их с размерами миллиметрах: 1/2 – 15 мм, 3/4 – 20 мм, 1 – 25 мм, 1 1/4 – 32 мм, 1 1/2 – 40 мм.
Размеры всех полимерных труб задают их наружным диаметром в миллиметрах. Они должны соответствовать стандартному числовому ряду, его фрагмент: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм.
Этот показатель точно соответствует размерам в миллиметрах и не задается в дюймах.
В маркировке полипропиленовых труб всегда указывается толщина стенки, благодаря чему несложно вычислить диаметр проходного канала
Это может быть важно при проведении гидравлических расчетов
Иногда на них ставят символ SDR, равный результату от деления наружного диаметра на толщину стенки. Чем ниже SDR, тем более толстостенной считается пластиковая труба.
Трубы PN10 для холодной воды, рабочая температура 20 ºС давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 1,9 | 20 | 1,9 | 0,206 |
| 25 х 2,3 | 25 | 2,3 | 0,327 |
| 32 х 3,0 | 32 | 3,0 | 0,531 |
| 40 х 3,7 | 40 | 3,7 | 0,834 |
| 50 х 4,6 | 50 | 4,6 | 1,307 |
| 63 х 5,8 | 63 | 5,8 | 2,075 |
| 75 х 6,9 | 75 | 6,9 | 2,941 |
| 90 х 8,2 | 90 | 8,2 | 4,254 |
| 110 х 10,0 | 110 | 10,0 | 6,362 |
Таблица 1. Размеры полипропиленовых труб для холодной воды
Трубы PN16 для горячей воды, рабочая температура 60°С, давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 2,8 | 20 | 2,8 | 0,206 |
| 25 х 3,5 | 25 | 3,5 | 0,327 |
| 32 х 4,5 | 32 | 4,4 | 0,531 |
| 40 х 5,6 | 40 | 5,5 | 0,834 |
| 50 х 6,9 | 50 | 6,9 | 1,307 |
| 63 х 8,7 | 63 | 8,6 | 2,075 |
| 75 х 10,24 | 75 | 10,3 | 2,941 |
| 90 х 12,5 | 90 | 12,3 | 4,254 |
| 110 х 15,2 | 110 | 15,1 | 6,362 |
Таблица 2. Размеры полипропиленовых труб для горячей воды
Как правильно перевести дюймы
При переводе дюймов в метрические единицы достаточно умножить дюймовый размер на 25,4, чтобы получить значение в миллиметрах. Правильно соотнести российские стандарты с показателями в британской системе измерений можно, если учесть следующие факторы:
- метровые размеры чаще определяются по внешнему диаметру, а дюймовые — по внутреннему проходу;
- импортная продукция может иметь собственные стандарты маркировки;
- при пересчете размеров возможны округления как дюймов, так и метрических величин;
- государственные и международные стандарты предусматривают допустимые отклонения от стандартных значений.
Соотношение размеров водопроводных труб в разных системах измерения для наиболее популярных размеров приведено в таблице.
| Назначение изделия | Материал | Внешний диаметр, мм | Внутренний диаметр, мм | Размер, дюймы |
| Внутриквартирный водопровод, стояки | Сталь или металлические сплавы | 32 | 25 | 1” |
| Внутриквартирный водопровод | Полимер | 16-20 | ||
| Внутриквартирный водопровод, разводка | Сталь или металлические сплавы | 27 | 13 | 1/2″ |
Выбор габаритных размеров трубопровода также зависит от этажности многоквартирного дома и номинального давления в подающей трубе.
Как подобрать диаметр трубы для водопровода в зависимости от длины системы и её характеристик
При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.
Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.
Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:
- Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
- Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
- Толщина стенок;
- Длина трубы.
Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.
В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.
Зависимость диаметра труб от длины водопроводной магистрали выглядит следующим образом:
- При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
- Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
- Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.
При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.
Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.
Зависимость пропускной способности и диаметра трубы
Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.
Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.
Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:
- Общая протяженность водопроводной магистрали;
- Предполагаемое количество соединений;
- Предполагаемое количество колен и изгибов конструкции;
- Напор воды в трубопроводе.
Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул. Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.
Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.
Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.
Заключение
Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.
Выбор необходимого размера
Если частный дом имеет более одного этажа и на втором этаже располагается ванная или туалет, то предстоит делать стояк из трубы. Стояк должен иметь больший диаметр, чем разводные трубы, которые подходят к умывальникам, раковинам, к унитазу и другим источникам потребления воды в доме.
Исходя из этого, стояк рекомендуют делать из трубы 20–25 мм. Этого вполне достаточно, чтобы создать избыточное давление в системе. Переводя на дюймы, следует использовать трубу 1 дюйм и 3/4 дюйма.
Что касается трубы, которая будет разводить воду по дому, то здесь рекомендуют использовать трубы 1/2 дюйма.
Указывая размеры в дюймах, подразумеваем трубы из пластика, с внешним диаметром, например, один дюйм. Внутреннее сечение будет меньше и составит от 21 до 23 см, в зависимости от качества изделия.
Как обозначается диаметр и системы перевода
Системы исчисления размеров труб нужно знать хотя бы для того, чтобы правильно можно было выполнить соединение, например, пластиковых труб с медными.
Все дело в том, что металлические трубы имеют разные системы исчисления:
- Медные и алюминиевые измеряются по метрическим стандартам;
- Стальные изделия исчисляются по империческим стандартам.
Имперической системой исчисления пользуются и при производстве пластиковых изделий.
Итак, перевести данные из одной системы исчисления в другую поможет следующая таблица:
| Дюймы | Миллиметры |
|---|---|
| 1/2 | 12.7 |
| 3/4 | 19 |
| 7/8 | 22.2 |
| 1 | 25.4 |
| 1.5 | 38.1 |
| 2 | 50.8 |
Тут есть и еще одна особенность. Обозначение материалов для водопровода в частном доме или квартире отличается от общепринятых стандартов. Например, полудюймовая труба делается по диаметру меньше 21 мм. Точно такой же диаметр имеет и наружная резьба. Однако обозначается она по-другому – в соответствии со своим внутренним диаметром. На практике такая запись будет иметь добавочное слово в конце «труб», то есть 1/2″ труб.
Поэтому вышеописанные значения пригодны только для водопроводных стальных изделий. Для резьбовых соединений используется следующая таблица:
| Дюймы | Миллиметры |
|---|---|
| 1/2 | 20.7 |
| 3/4 | 26.2 |
| 7/8 | 30 |
| 1 | 33 |
| 1.5 | 46.2 |
| 2 | 58.3 |
Виды труб для водоснабжения
Если при ремонте в квартире или доме планируется монтаж системы водоснабжения с помощью труб из различных материалов и разных размеров, то процесс расчета немного усложнится. Однако большинство домашних водоводов рассчитать и установить под силу даже начинающему мастеру. Здесь следует прислушаться к опытным специалистам и правильно выбрать параметры труб:
Диаметр трубы
- для водопроводной трубы оптимально подойдет диаметр в 10-15 мм;
- для стояка стоит выбрать трубу не менее 20-25 мм.
При выборе материалов для водоснабжения необходимо учитывать количество точек забора воды и возможность их одновременного использования. Все это показатели того, какой диаметр должен быть у выбранных труб.
Устройство водопровода следует начинать с выбора материала, из которого он будет изготовлен. Водопроводные трубы могут быть таких видов:
- изделия, выполненные из металла;
- медные;
- металлопластиковые;
- полипропиленовые.
Металлические трубы можно разделить на два вида:
- оцинкованные;
- без покрытия.
Такие трубы соединяются с помощью различных фитингов с резьбой. Монтаж производят с применением разных инструментов, часто используют сварку. Для герметичности соединений используют паклю или специальную ленту. У таких труб основной показатель – диаметр в дюймах.
Трубы для водоснабжения
Достоинствами металлических труб являются повышенная жесткость и долговечность всей конструкции. Из недостатков можно назвать не слишком высокую герметичность стыков, трудоемкость монтажа, склонность к коррозии.
Трубопровод из медных труб очень долговечный, его реально собрать самостоятельно. Достоинства таких конструкций очевидны, на медь не воздействует коррозия от водопроводной воды, что гарантирует срок службы таких систем около 40 лет. Недостатком является то, что если при монтаже возникает какой-либо дефект, то такой кусок трубы требуется полностью вырезать.
в последние годы получили широкое распространение при монтаже водоводов. Они состоят из трех слоев, один из которых – это металлическая труба с тонкими стенками, а два других слоя – специальный пластик, который покрывает металл снаружи и внутри. Соединяются такие трубы также при помощи фитингов различных видов. К достоинствам можно отнести – легкость монтажа, высокую гибкость изделий, отсутствие коррозии на всем этапе службы. Недостатки таких изделий – они боятся гидроударов, возникающих вследствие повышенного давления в системе.
Трубы из полипропилена производят двух видов: с армированием и неармированные. Основным размером таких изделий является диаметр в миллиметрах. Их достоинства – это срок службы более пятидесяти лет, низкая стоимость, легкость монтажа, отсутствие налетов на стенках. К недостаткам относятся – плохая гибкость таких элементов, при монтаже такая система является одноразовой, повторно разобрать и собрать ее невозможно.
Такие трубы весьма устойчивы к перепаду температур, отличаются повышенной гибкостью, на их стенках не образуется коррозия и не налипают иловые отложения, здесь главное – правильно подобрать параметры. Монтаж таких систем потребует мало времени и усилий, а фитинги для соединения можно использовать многократно. Один недостаток таких материалов – это высокая цена по сравнению с изделиями из полипропилена.
Как определить диаметр
Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.
Внутри дома
Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.
Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.
Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.
Схема разводки
Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.
При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.
Тройниковая разводка труб Источник posudachimodache.ru

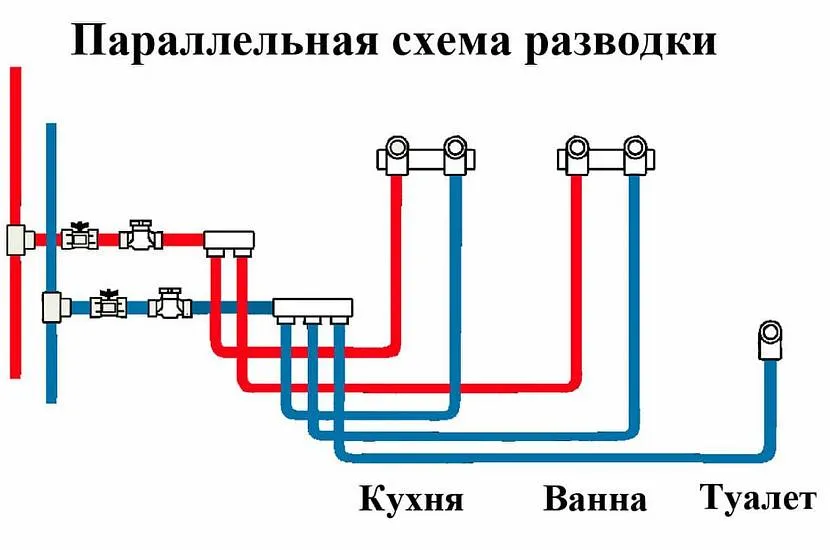

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.
При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.
Коллекторная схема разводки Источник myosu.ru
Диаметральные размеры труб водоснабжения частного дома
Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:
- силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
- общая длина водопроводной системы;
- сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
- то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.
Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.
Как длина водопровода влияет на диаметр труб
Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:
- короткий трубопровод меньше 10 м — 20 мм;
- меньше 30 м — минимум 25 мм;
- если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.
Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.
Почему диаметр труб определяет пропускную способность водопровода
Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:
- 25-миллиметровые прогоняют через себя до 30 л/мин;
- 32-миллиметровые — до 50 л/мин.
Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.
Подготовка к монтажу
Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.
Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.
Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.
Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.
Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:
- ножницы для резки;
- шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
- сварочный аппарат с температурой до 260 °C;
- штроборез либо болгарка для вырезания полости в стене;
- зубило и молоток или перфоратор для удаления материала между штробами.
Монтаж
Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:
- Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
- Перфоратором или зубилом удаляется бетон между прорезями.
- Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
- Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
- Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.
Статья по теме: Как крепить сэндвич панели к стене
Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.
Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.
После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.
Преимущества и недостатки металла
Все варианты труб из этого материала отличаются высокой прочностью. Поэтому их можно выбрать, правильно подобрав диаметр, для установки водопровода в частном жилье или в квартире на особо сложных участках. Они отлично переносят как внутренние, так и внешние нагрузки.
Если используется медь или нержавейка, то конструкция, сделанная из них, прослужит очень долго. Но есть и кое-какие минусы, к примеру:
- Большой вес.
- Подверженность коррозии.
- Высокая цена.
- Сложность сборки.
Поэтому такие трубы крайне редко используются для водопровода квартир, разумнее их использование на промышленных предприятиях. Особенно там, где требуется большой диаметр.
Сцепление труб осуществляется двумя способами: разборным и неразборным. При разборной сборке сцепление всех отрезков трубы между собой осуществляется посредством резьбовых фитингов и других стыковочных элементов. Для такой работы потребуются гаечные ключи. Но сам процесс достаточно длительный и сложный. При неразборном монтаже используется сварка, особенно если стояк имеет большой диаметр. Процесс значительно проще, описанного выше, но требует наличие специализированных инструментов и опыта. А какие методы использовать, решать только владельцам жилья.
Как длина водопровода влияет на диаметр труб
Что касается длины коммуникаций, то здесь достаточно знать следующие правила. Если длина не превышает 30 м, подбирайте трубы с диаметром до 20 мм; если превышает, используйте изделия с диаметрами 25 или 32 мм. В последнем случае можно использовать трубы в совокупности друг с другом. Допускается применять трубы менее 20 мм при длине трубопровода до 10 м.
Почему диаметр труб определяет пропускную способность водопровода
Пропускная способность системы является основополагающей при построении современного водоснабжения. Сегодня принято использовать трубы из пластика. Они не засоряются, не деформируются, сохраняют внутреннюю гладкость на протяжении долгих лет.
Именно поэтому, говоря о пропускной способности, всегда косвенно упоминают показатели диаметра, поскольку больший поперечник изделия обеспечивает большую пропускную способность.
Например, металл подвергается коррозии и засоряется со временем. Соответственно, проход внутри сужается, а значит, снижается выпускная способность.
Особое внимание уделяют системе отопления, построенной на основе пластиковых труб. Как правило, эти системы замкнуты, что предполагает необходимость использовать равномерную циркуляцию
Как обозначается диаметр и системы перевода
В современных системах водоснабжения частных домов и квартир применяют как пластиковые, так и металлические трубы. Пластиковая труба, исходя из своего диаметра и толщины стенки, маркируется как Д20*3,4. Из этой маркировки мы понимаем, что ее наружный диаметр составляет 20 мм, при этом толщина стенки – 3,4 мм. Чтобы узнать внутренний диаметр изделия, необходимо от наружного диаметра отнять значение, полученное из 3,4 х 2.
В маркировке металлических труб обозначений гораздо больше. Они бывают усиленные, маркируемые буквой “У”, легкие с буквой “Л”, с наличием резьбы “Р” и другие варианты. В маркировке трубы обязательно указывается государственный стандарт, или тех. условия, согласно которым она изготовлена.
Расчет системы, будь это пластиковая труба или металлическая, исчисляется из диаметра условного прохода. Этот показатель называется Ду и является универсальной величиной для водопроводных и газовых металлических труб.
Если рассматривать эти значения с точки зрения системы перевода значений, то величины Dу и D отличаются только тем, что пластиковая труба более гладкая, поэтому количество потерь напора в трубах здесь меньше.
Информация на видео поможет разобраться с маркировкой труб и правильно выбрать необходимый диаметр:
Существующие материалы для создания водопроводных сетей
Перед тем, как рассчитать диаметр трубы для водопровода, необходимо выбрать для него материал. Это может быть:
- металл (сталь, медь, чугун, их различные соединения);
- полимерные материалы — пластик, полиэтилен, металлопластик, ПВХ;
- комбинации металлических и пластиковых конструкций.
Какими бы характеристиками не отличались материалы, размеры будут тоже важны. В частности, диаметр пластиковых труб для водопровода (металлических и металлопластиковых тоже) разделяют на внешний и внутренний, от него и толщины стенок как раз и зависит проходимость трубопровода.
На уровень рабочего давления влияют также и определенные особенности материала. В частности, сталь характеризуется надежностью и прочность, но подвержена коррозии, а также отличается большим весом, в связи с чем монтаж системы затруднен. Также внутри стального трубопровода может скапливаться известковый налет — следовательно, диаметр будет уменьшаться, и проходимость системы падать.
Для пластика характерен небольшой вес, простой и легкий монтаж. Такие трубы не накапливают внутри налет и не ржавеют, они недороги и пластичны. Если трубы пластиковые, без металлического слоя, то они могут расширяться из-за нагрева, а вот в металлопластиковых изделиях этот недостаток исключен.
Для создания полноценной системы водопровода
С чего начать
В частном доме или квартире, первое, что необходимо сделать – это схема магистрали.
Следуя проекту, подсчитывается количество фитингов и их модели.
Когда все это сделано, стоит определиться с материалом труб.
- Водопровод из металла
- Система из полимерных изделий
- Комбинированный водопровод (используются оба материала).
Материал изготовления влияет на диаметр трубы
Магистраль из металлических труб качественная, прочная, но подвержена коррозии и оседанию извести на стенках, следовательно, со временем внутренний размер изделия станет меньше, проходимость снизится. Из-за большого веса монтаж осложняется.
Сейчас изделия из сплавов металлов применяются по необходимости, в своем большинстве, для обустройства водопровода используют трубы из полимерных материалов таких, как пластик, полиэтилен, металлопластик, ПВХ.
Стоит заострить внимание, что при установке металлических труб не имеет значение, для какого вида воды они предназначены, они подойдут и для воды любой температуры. Полимерные изделия требует в этом вопросе внимания
Выпускаются трубы для работы с высокими температурами, и изделия готовые транспортировать жидкость только холодную
Полимерные изделия требует в этом вопросе внимания. Выпускаются трубы для работы с высокими температурами, и изделия готовые транспортировать жидкость только холодную.
Разобраться в этом вопросе не сложно.
Для монтажа системы горячего водоснабжения используются трубы с армированием – металлопластиковые.
Как длина магистрали влияет на диаметр.
Размер трубы определяется по критериям
- Диаметр внутри, должен быть идентичным для труб и фитингов.
- Внешний диаметр
- Внутренний диаметр
- Номинальный размер условного прохода.
- Толщина стенок
- Длина изделия.
Диаметр следует выбирать внимательно для труб из любого материала. Не корректный выбор приведет к шуму в системе и возникновению нежелательных проблем.
Диаметр труб из полипропилена.
Скорость движения воды по системе в среднем ровна 0,02 км/с. Этот показатель учитывается, когда выбирается диаметр, для определенной длины водопроводной магистрали.
Чем больше длина, тем больше диаметр.
Пример:
Водопровод 10 м – диаметр 20 мм
Система в 30 метров – диаметр 25мм
Протяженность труб выше 30м – оптимальный диаметр 25мм.
Диаметр трубы и пропускная способность.
Диаметр трубы отвечает за пропускную способность. Это правило работает, что для водопровода загородного дома, что для магистрали многоквартирного дома.
Внутренний размер трубы в 25 мм способен пропустить 30 литров воды за минуту, а изделие с диаметром в 32 мм пропустит до 50 литров, но так же следует знать, что смеситель готов дать всего 5 литров в минуту.
При выборе диаметра изделия важно, на сколько точек рассчитана система, сколько в ней изгибов и поворотов, горячую или холодную жидкость будет транспортировать, уровень давления в магистрали. Труба стальная размеры
