Давление в системе отопления: нормализация, причины изменения, требования

Причины ухудшения давления

Незаконная самопроизвольная работа по замене трубопроводов – в многоквартирных домах часто используется так называемая «верхняя подача отопления», что означает подачу теплоносителя по магистральному трубопроводу на самый последний этаж и дальнейшее его распространение по стоякам вертикальным отопления. Если кто-то из ваших соседей снизу или сверху в результате неумелых, а по сути – преступных действий произвел заужение диаметра трубопровода, с 25 мм до 16 мм, то страдает весь подъезд от резкого падения объема теплоносителя, который не может циркулировать так, как это было раньше.
Авария, сбой работы или устаревшее оборудование теплосетей – к сожалению, это остается одной из самых массовых причин низкого качества подачи тепла в квартиры. От того, насколько высоко давление в системе отопления многоквартирного дома, насколько оно устойчиво зависят и теплопотери. Стабильное высокое давление, хорошая циркуляция, позволяют подавать температуру теплоносителя практически такой, которая была получена на выходе из отопительного коллектора. Если же на пути горячей воды окажется сломанный вентиль, разрушенная труба, или неисправная арматура – это сразу влечет за собой ухудшение теплоснабжения в квартирах.
В многоквартирных домах используется закрытая система отопления. Она намного эффективнее гравитационной, не требует больших затрат на свое обслуживание, однако падение давление в системе мгновенно прекращает циркуляцию теплоносителя. Это вынуждает подкачивать воду при утечках, вести контроль образования воздушных пробок, которые выпускаются при помощи воздухоотводчиков или специальных вентилей в верхней точке системы отопления. Если в результате аварии, неправильной работы техники или из-за вмешательства в систему отопления образуется большое количество воздуха в трубах – циркуляция снижается или прекращается вовсе.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
разгерметизация схемы и последующая утечка теплоносителя;
низкая температура помещения элеваторного узла может повлиять на повышение натиска;
самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер. Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка

При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

Какое давление должно быть в расширительном баке отопления

Для создания идеального показателя я советую руководствоваться паспортом устройства, выставив приведенные цифры, можно рассчитывать на продуктивную работу системы. Если разбираться в этом вопросе подробней, то на каждые 10 метров напора потребуется создать давление в 1 атм.

Образцы закрытого типа имеют специальную мембрану, которая позволяет работать аппарату при показателях 0,9 атм. Средние цифры у такого оборудования для частного дома, по мнению большинства специалистов, составляют 1,2 атм. Поскольку многие производители газовых котлов оснащают свои изделия защитой, то при значении ниже, чем 0,7 бар оборудование просто не запустится.

Схема отопления с мембранным баком

Я часто замечал, что максимальное отклонение от этих значений не превышает 0,1 единицу измерения, особенно если отопление создается по классической схеме. В других ситуациях все просчеты потребуется производить отдельно, алгоритм действий такой:

Определить фактический объем жидкости.
Вместительность емкости.
Пользу в коэффициентах.
Начальное давление в расширительном бачке отопления.

Не менее важно обращать внимание на все мелкие факторы, большинство хозяев частных домов не производят такие манипуляции самостоятельно, а обращаются к специалистам

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

Состояние и мощность оборудования, подающего теплоноситель.
Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

на подаче теплоносителя от источника и на выходе;
перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла

То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя

Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

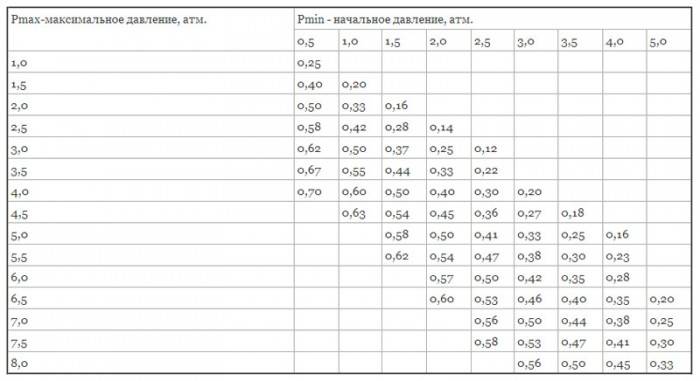

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л

Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Снижение давления теплоносителя ниже нормы – следствие его утечки

Если значение величины, показываемое при отсутствии циркуляции, снизилось от 0,02 бара, причем давление газа в расширительном бачке нормальное, можно начинать искать утечки жидкости. Хорошо, если они визуально проявляются. Малозаметные мелкие утечки выявляют путем пневмоиспытаний системы. Закачав внутрь сжатый воздух, ожидают появления шипения (свиста) в местах разгерметизации. Обычно они наблюдаются в местах соединений трубопроводов с элементами арматуры и отопительными приборами.Хорошей профилактикой появлению утечек теплоносителя является опрессовка системы. Так именуются гидроиспытания повышенным давлением. Для заполнения системы водой используется ручной насос, позволяющий плавно поднимать его величину. Подняв ее до определенного уровня, делают паузу на полчаса, контролируя показания манометра. Спад первоначального значения – явный признак утечки, которую вновь ищут визуально или на слух, проводя пневмоиспытания.

Технология проведения опрессовки.

Технологии проведения ремонтов систем отопления постоянно развиваются. Относительно недавно в России получил распространение метод устранения утечек в трубопроводных системах, включая отопительные, основанный на добавлении внутрь системы (посредством насоса) жидкого герметика. Растворяясь в объеме теплоносителя, герметик в местах утечек реагирует с воздухом, образуя прочный уплотняющий слой, ликвидируя любые течи за 1-7 дней (срок определяется размерами дефектов). Соотношение герметик/теплоноситель для продукта германской марки BCG равно 1:100. Поэтому ремонт системы емкостью 100-200 л обеспечит всего 1-2 л герметика.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

появление течи;
сбой настроек расширительного бака;
выход из строя насосов;
появление микротрещин в теплообменнике котла;
отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

образования воздушной пробки;
засорения трубопровода или фильтров;
работы регулятора давления отопления;
непрекращающейся подпитки;
перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

Группа безопасности в системе отопления
Ремонт систем отопления
Отопление теплицы своими руками
Системы и проекты отопления теплиц

Важные значения

Когда напор теплоносителя, поступающий в трубы, имеет высокое значение, эффективность работы отопительной системы находится на максимальном уровне. А это, в свою очередь, позволяет как минимизировать теплопотери, так и обеспечить абсолютно все комнаты в квартирах многоэтажки необходимым теплом.

В многоэтажных домах допускается использование нескольких вариантов отопления: центральное, собственная котельная и индивидуальное.

Система давления в вашем доме может быть встроена по-разному

Существует такое понятие, как рабочее давление в системе отопления многоквартирного дома. Условно оно подразделяется на три подвида:

Статическое давление. Этот показатель дает сведения о том, насколько сильное (или слабое) давление оказывает теплоноситель на трубы (батареи) изнутри. Он зависит от того, на каком по высоте уровне находится отопительное оборудование: чем выше стояк, тем большее значение у этого показателя.
Динамическое давление, то есть то, с которым теплоноситель движется по трубам.
Максимальное (допустимое) давление. Показывает значение безопасной эксплуатации труб, то есть с каким давлением может поступать в радиаторы (трубопроводы) носитель, чтобы не возникало аварийных ситуаций на трассе (порывов и прочего). Этот вид имеет наибольшее значение при запуске отопления в начале сезона: в это время возможны гидроудары из-за резкого увеличения давления в трубах. А это может привести к серьезным авариям как на узлах, так и на самих трубопроводах.

В этом видео вы узнаете как устроена ГВС в многоэтажке

Требования по ГОСТу

Какое давление в отопительной системе многоэтажного дома необходимо для нормального обогрева жилых помещений, прописано в СНиПах и ГОСТах. Опираясь на эти показатели, проводится и монтаж самих отопительных конструкций:

Здания высотой до 5 этажей — показатель не должен превышать значения 3−5 атмосфер.
Девятиэтажные жилые дома — до 7 атмосфер, но не ниже 5 атмосфер.
Жилые дома выше 10 этажей — от 7 атмосфер.

Соответствие этим нормативам обеспечивает получение тепла в домах на уровне +20…+22°C при относительной влажности 30−45%. Для получения этого значения температуры делается расчет, учитывающий все возможные нюансы, которые могут возникнуть в процессе работы системы. Чтобы потери тепла были минимальными, нужно следить за разницей показаний давления теплоносителя в трубах на первом и последнем этаже: значение не должно быть существенным.Это интересно: нормативы отопления СНиП.

Реальная величина

То, какое давление в центральной системе отопления дома будет в реальности, зависит от многих причин, среди которых наибольшее значение имеет мощность подающего оборудования и его состояние. Но это не единственное, что влияет на то, насколько будет тепло в квартире. Что еще имеет значение:

Диаметр труб, по которым циркулирует теплоноситель. Очень часто в многоквартирных домах жильцы при проведении ремонта на своих радиаторах отопления уменьшают диаметр трубы подачи. Это приводит к тому, что общий напор теплоносителя в системе ослабеет, а значит, в квартирах других жильцов батареи будут греть слабо.
Этаж, на котором расположена квартира, и ее удаленность от стояка. Считается, что это не имеет значения для обогрева жилья, но это не соответствует действительности: чем дальше находится жилое помещение от трубы основной подачи теплоносителя, тем прохладнее будут радиаторы в нем. К примеру, в угловых квартирах напор теплоносителя обычно слабее.
Изношенность отопительных приборов и трубопроводов — если оборудование уже ветхое, то не стоит ждать того, что показатели останутся на уровне, прописанном ГОСТом

Возможные неисправности и работы по устранению

Схема манометра абсолютного давления: 1 — сосуды; 2 — металлические пластины; 3 — ртуть; 4 — стеклянные соединительные трубки; 5 — отсчётный микроскоп; 6 — шкала.

Электрическое отопление в частном доме действует или газовое – это не так важно. Проблемы, связанными с падением давления, могут возникнуть в любой системе отопления. или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно

или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно

Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев

или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно. Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев.

Если вы наблюдаете, что происходят такие неполадки, надо начинать предпринимать соответствующие меры, но сначала стоит выяснить, какая именно неполадка стала причиной сбоев в системе. Рассмотрим основные причины, встречающиеся в отопительных системах:

Чаще всего наблюдается такая проблема, как скрытая протечка при разводке системы трубопроводов. Любые варианты систем обогрева могут быть подвержены такой проблеме (кроме инфракрасных).

Утечка может быть устранена несколькими методами, обычно это монтаж нового узла, подтяжка слишком слабого соединения, отдельного элемента системы. Лучше это сделать вовремя, чем потом тратится на глобальный в доме.

Схема отопления электрокотлом.

случается и так, что в падении давления виноваты не трубы, а другое оборудование системы. Причинами могут стать такие неполадки, как разрывы мембраны в расширительном баке. В таком случае необходимо осмотреть сам компенсационный бак. Ремонт в этом случае включает лишь монтаж нового ниппеля. Эта поломка устраняется довольно быстро. Но причиной может стать неправильный расчет объема бака либо разрыв мембраны. В таком случае необходим монтаж нового оборудования, то есть замена расширительного бака;
причиной падения давления может стать и такая проблема, как появление трещины на теплообменнике. Происходит это в процессе эксплуатации водяного отопления, но может быть и такая причина, как заводской брак котла, полный физический его износ. В таком случае возможно потребуется монтаж нового оборудования. Особенно внимательно надо следить за газовым оборудованием для двух-, одноэтажного дома;
случается и так, что давление падает не из-за поломки системы отопления. В трубах может находиться воздушный карман, из которого воздух постепенно выходит, частный дом начинает отапливаться хуже, давление понемногу падает. Надо найти такой карман, убрать весь воздух из системы. Но если систему отопления сделать правильно, то такая проблема просто не возникнет. Поэтому, когда производится монтаж, необходимо тщательно соблюдать все этапы, чтобы собрать узлы четко по инструкции, не допустить сбоев в работе.

Что делать, если давление в системе увеличивается? Но не всегда давление в отопительной системе падает, случается и так, что давление в системе обогрева одноэтажного дома растет. Причинами таких неполадок могут стать:

Схема газового отопления.

неполадки в регуляторе. При снижении температуры, он может подавать сигнал на отсечение подачи теплоносителя от котла. Принцип работы отопительной системы допускает такую ситуацию, но решить проблему просто: никакой расчет здесь проводить не требуется, необходимо откорректировать настройки регулятора, чтобы не происходило полного перекрытия клапанов;
при неисправности автоматики, то есть когда расчет и монтаж были произведен неверно, система может постоянно подпитываться, а давление повышаться. Для устранения проблемы следует перекрыть одну линию, после чего наладить автоматику подачи теплоносителя;
возможен и человеческий фактор. Например, один из кранов перекрыт, задвижка после проведения профилактических работ просто не была открыта. Часто это происходит, когда осуществляется отопление камином, другими печами. Осмотрите внимательно все краны подачи теплоносителя, при необходимости откройте их;
причиной повышения давления может стать и воздушная пробка (также, как и понижения). Ее необходимо обнаружить и удалить;
повышается давление из-за засоренности фильтра. В данном случае надо сделать правильно его прочистку, после чего протестировать отопление. В редких случаях требуется монтаж нового фильтра для системы отопления.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

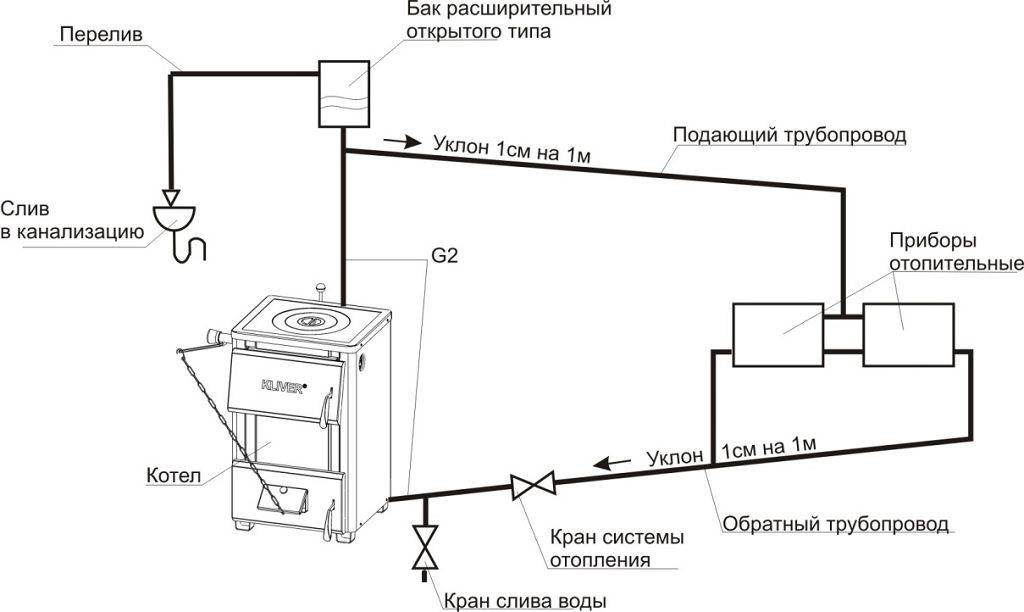

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Как найти утечку в отопительной системе

Первым делом нужно попытаться самостоятельно выявить протечку.

Необходимо пройтись по видимой части трубопровода в отапливаемых помещениях (радиаторы, соединительные фитинги с трубопроводом, целостность самих труб).
Если уложен ламинат, осмотреть его на наличие вздутий в соединениях, особенно возле радиаторов, изменения цвета (потемнения).
Проверить состояние всех труб и соединений в котельной, желательно взять фонарь, тогда будут заметны высохшие подтеки.

Посмотреть наличие воды на полу, ржавчин, осмотреть запорное оборудование.
Осмотреть сам котел, бойлер, расширительный бачок.
В случае наличия подозрительных мест (сухие подтеки, высохшие лужицы) подложить лист бумаги, протечка будет выявлена в случае обнаружения на данном листочке следов влаги.

В случае не обнаружения утечки, стоит обратиться в специальную теплотехническую службу. Специалисты будут искать утечку в недоступных местах.

Осмотр производится следующим образом:

Заключение

Как видите, важность давления в централизованных сетях теплоснабжения несколько преувеличена. Пусть даже хозяин квартиры осведомлен, что у него в трубах должно быть 0.7 МПа, но это ему мало что дает

Кроме правильного подбора радиаторов и труб для замены магистралей.

Подпитка ручным насосом

В частном доме картина иная: показания манометра, да еще лужица около предохранительного клапана служит индикатором мелких либо существенных неисправностей. Эти вещи необходимо отслеживать и вовремя реагировать подпиткой системы, чтобы поднять давление до нормы. Не стоит забывать и о расширительном бачке – вовремя подкачивать воздушную камеру и следить за целостностью мембраны.

Какое давление должно быть в системах отопления
