Чем отличается датчик движения от датчика присутствия

Типичное исполнение детекторов движения

Рассматриваемые датчики классифицируются в зависимости от способа обнаружения движения объекта. Существуют две классификации приборов:

1. Активные.
2. Пассивные.

Детекторы активного действия

Детекторы активного действия являются устройствами, функционирующими по принципу радарной схемы. Этот тип приборов излучает радиоволны (микроволны) в границах контролируемой зоны. Микроволны отражаются от существующих объектов и принимаются сенсором датчика движения.

Упрощённая схематика конструкции сенсора активного действия: 1 – источник (передатчик) микроволнового излучения; 2 – приёмник отражённого микроволнового сигнала; 3 – сканируемый объект

Если в зоне контроля обнаруживается движение в момент трансляции датчиком микро-излучения, создаётся эффект — доплеровский (частотный) сдвиг волны, который воспринимается вместе с отражённым сигналом.

Этот фактор сдвига указывает на то, что волна отразилась от движущегося объекта. Будучи электронным устройством, датчик сканирования движения способен вычислить такие изменения и отправить электрический сигнал:

• в систему сигнализации,
• на переключатель света,
• на другие устройства,

схематично подключенные к датчику обнаружения движения.

Активные микроволновые датчики сканирования движения, в основном используются, к примеру, на автоматически работающих дверях торговых центров. Но вместе с тем этот тип приборов удачно подходит для домашних охранных систем или коммутации внутреннего освещения.

Этот вид электроники не подходит для коммутации наружного освещения или аналогичных применений. Обусловлено это массовостью активных объектов в условиях улицы, которые постоянно двигаются.

Например, движение ветвей деревьев от ветра, перемещение мелких животных, птиц и даже крупных насекомых, фиксируются активным сенсором, что приводит к ошибке срабатывания.

Детекторы пассивного действия (PIR – passive infrared)

Пассивные датчики движения – полная противоположность активным сенсорам. Пассивные системы ничего не посылают. Попросту обнаруживают инфракрасную энергию.

Конструктивное исполнение сенсора пассивного типа: 1 – Мульти объектив; 2 – Оптический фильтр; 3 – счетверённый инфракрасный элемент; 4 – металлический корпус; 5 – инфракрасное излучение; 6 – стабилизированный источник питания; 7 – усилитель; 8 — компаратор

Инфракрасные (тепловые) уровни энергии воспринимаются пассивными детекторами, непрерывно сканирующими область контроля или объект.

Учитывая, что инфракрасное тепло излучается не только от живых организмов, но также от любого объекта с температурой выше абсолютного нуля, можно сделать выводы о пригодности применения.

Эти датчики обнаружения движения не были бы эффективными, если бы их можно было активировать маленьким животным или насекомым, которое перемещается в диапазоне обнаружения.

Однако большинство существующих пассивных датчиков допустимо настроить на восприятие движение так, чтобы контролировать объекты с определенным уровнем испускаемого тепла. Например, прибор вполне можно настроить только на восприятие людей.

Сенсоры гибридной (комбинированной) конструкции

Комбинированный (гибридный) технологический датчик сканирования движения представляет собой систему комбинации активной и пассивной схемы. Такая электроника активирует действие только в случае обнаружения движения и той и другой схемой.

Комбинированные системы видятся полезными под применение в модулях сигнализации, так как уменьшают вероятность срабатывания на ложных тревогах.

Вместе с тем, эта технология обладает своими недостатками. Комбинированный прибор не в состоянии обеспечить такой же уровень безопасности, как отдельно взятые PIR и СВЧ-датчики.

Это очевидно, поскольку сигнал тревоги срабатывает только при обнаружении движения активным и пассивным датчиками одновременно.

Допустим, если злоумышленнику удастся каким-то способом предотвратить обнаружение одним из датчиков комбинированного прибора, движение останется незамеченным.

Соответственно, сигнал тревоги не будет отправлен на микропроцессор центральной системы сигнализации. На сегодня самым популярным типом комбинированных датчиков считается конструкция, где объединяются схемы PIR и микроволнового датчика.

Особенности эксплуатации

Мало просто подключить датчик движения, необходимо правильно его эксплуатировать, чтобы прибор был эффективным и выполнял все свои функции. Для этого рекомендуется следовать следующим советам:

• поверхность линзы необходимо регулярно протирать;
• устройство нельзя ставить около нагревательных приборов;
• средняя мощность оборудования составляет 500-1000 Вт, поэтому световые приборы надо подбирать в этих пределах, особенно если будут использоваться прожекторы;
• нельзя ставить датчики напротив вентиляторов и других приборов с движущимися частями, около труб отопления, в непосредственной близости от источников электромагнитного излучения.

Лучше всего монтировать оборудование на потолке, в этом случае угол обзора будет максимальным и составит 360 градусов. При расположении в углах такой угол сильно сократиться и составит всего 120-180 градусов.

Датчик движения работает неправильно — ошибки подключения

1

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

Зачем нужны датчики движения и датчики присутствия?

• Для комфорта, чтобы в темноте не шарить по стене в поисках выключателя.
• Для снижения затрат на освещение. Светильники включаются только при обнаружении человека при условии, что естественного света (например от окон) недостаточно.
• Затраты на электроэнергию после установки датчика движения (присутствия) снижаются на 40-50%.

22% – снижение затрат на электроэнергию при включении/отключении освещения по обнаружению человека. 20% – снижение затрат при включении/отключении освещения в зависимости от освещенности естественным светом. Рисунок 1. Экономия от датчиков движения и датчиков присутствия.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

1. Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
2. Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
3. Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
4. Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
5. Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Отличие от датчика движения

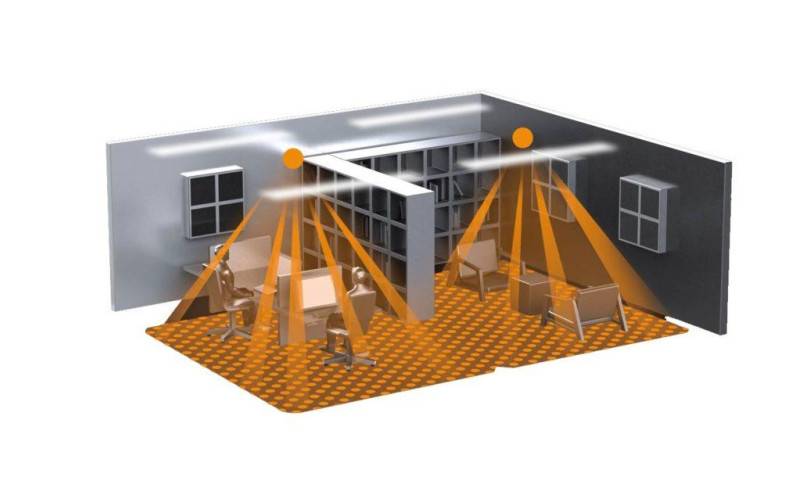

Собственно в обоих детекторах применена одна и та же технология. Но все же отличия есть. Индикатор движения не настолько чувствительный как датчик присутствия. В первом используются десятки микролинз, соответственно и контролируемое пространство разбивается на такое же количество зон слежения.

У детектора присутствия таких отражателей могут быть сотни и соответственно зон слежения больше и что, еще важнее, они мельче по размеру, а значит, способны отследить даже минимальные движения.

Но для настройки приборов присутствия требуется более тонкая наладка. Они обладают большей чувствительностью, что зачастую вызывает ложные срабатывания. Чтобы увеличить вероятность правильных срабатываний, в схеме именно этих датчиков, применен свой собственный процессор.

Критерии выбора

По количеству позиций, контролируемых прибором. Однопозиционные считаются не очень надежными, хотя зачастую оказывается, что только одна точка нуждается в постоянном надзоре. Есть датчики с двумя позициями и многопозиционные. Последние считаются универсальными – позволяют реагировать молниеносно в помещении или на улице, но в простой квартире их применение может создавать определённые сложности в обслуживании или установке без помощи специалиста в этой области.

Способ монтажа тоже может стать весомым критерием в определении предмета предпочтения. Накладные датчики устанавливаются легко и под силу даже дилетантам. Встроенные требуют отверстий, ниш, крепежа и декоративной маскировки, но незаменимы там, где велика вероятность повреждений или потенциальной кражи.

Немаловажный критерий для освещения – исходящий сигнал. Его определяют по виду используемой лампы – галогенные, люминесцентные, или светодиодные, которые предполагается устанавливать в доме или специфическом помещении, еще до начала приобретения и последующего монтажа датчиков.

В новом, или заново отремонтированном доме лучше устанавливать прибор, изготовленный промышленным предприятием (покупные). Он надежнее, функциональнее и представлен в большом ассортименте на строительных рынках или в супермаркетах. Простейший, работающий по несложному принципу, можно собрать и своими руками, используя подручные средства или радиодетали из специального магазина. Однако, по мнению специалистов, это выходит ненамного дешевле, зато не так надежно и может обернуться затратами труда и времени.

Простейшая схема работы датчика присутствия, которая легко обнаружит присутствие человека, может выглядеть следующим образом:

Сфера применения такого устройства – помещение небольшого размера. Его нельзя использовать на больших территориях, проходах открытого типа. Внешняя простота сборки своими руками, подразумевает узкую направленность и небольшую область применения.

Устройство датчика присутствия

Может быть бесконечно вариабельным – от простой схемы из геркона и магнита, до полифункциональных приборов в корпусе с надежной защитой, оснащенных фотореле, термодатчиками, акустическим реле, несколькими излучателями. Есть приборы, которыми можно управлять с мобильного устройства, с дополнительными функциями слежения и фиксации полученной информации.

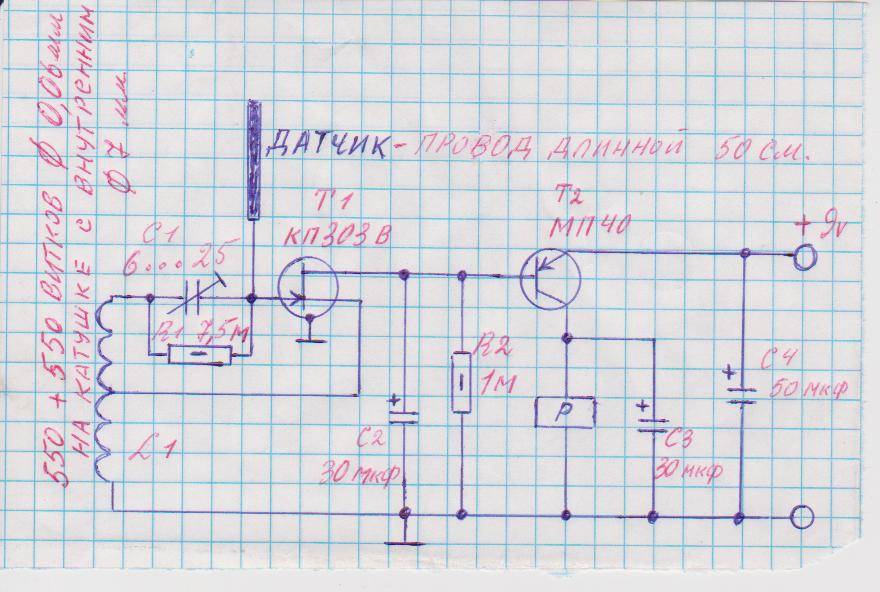

Самодельные датчики движения

Вопрос о том, как сделать датчик движения своими руками связан с ограниченными возможностями домашнего мастера, то есть должен быть максимально простым. Наибольшее распространение получили следующие варианты исполнения:

• прибор со встроенным источником света и находящегося на определенном расстоянии фотоэлемента транзистора (световой);
• прибор, состоящий из изготовленных самостоятельно электрических емкостей, который изменяет свои емкостные показатели при появлении в контролируемой зоне человека (емкостной);
• используется совсем недорогой комплект «Arduino», который реагирует на изменение теплового излучения.

Датчик звука для включения света

Такие устройства работают аналогично с датчиками движения, при одном отличии — реагируют они не на движения, а на звук. Когда уровень шума превышает определённое значение, устройство включает освещение. Такие приборы также нуждаются в правильной настройке, чтобы не было ложных срабатываний на шум и при этом датчик отлично срабатывал на хлопки в ладоши.

Как правило, датчик настраивают на срабатывание при колебании звуковой волны в пределах 50 дБ (примерный уровень звука хлопка взрослого человека). Датчики звука легче в настройке. Как правило, они имеют:

• Колесико для регулирования предельного уровня шума или две кнопки для увеличивания и уменьшения границы предельного шума;
• И также датчики оснащены колесиком для регулирования задержки включения элементов освещения.

Некоторые модели датчиков можно использовать в качестве полноценных выключателей, благодаря наличию функции выключения света по хлопку.

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора – освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

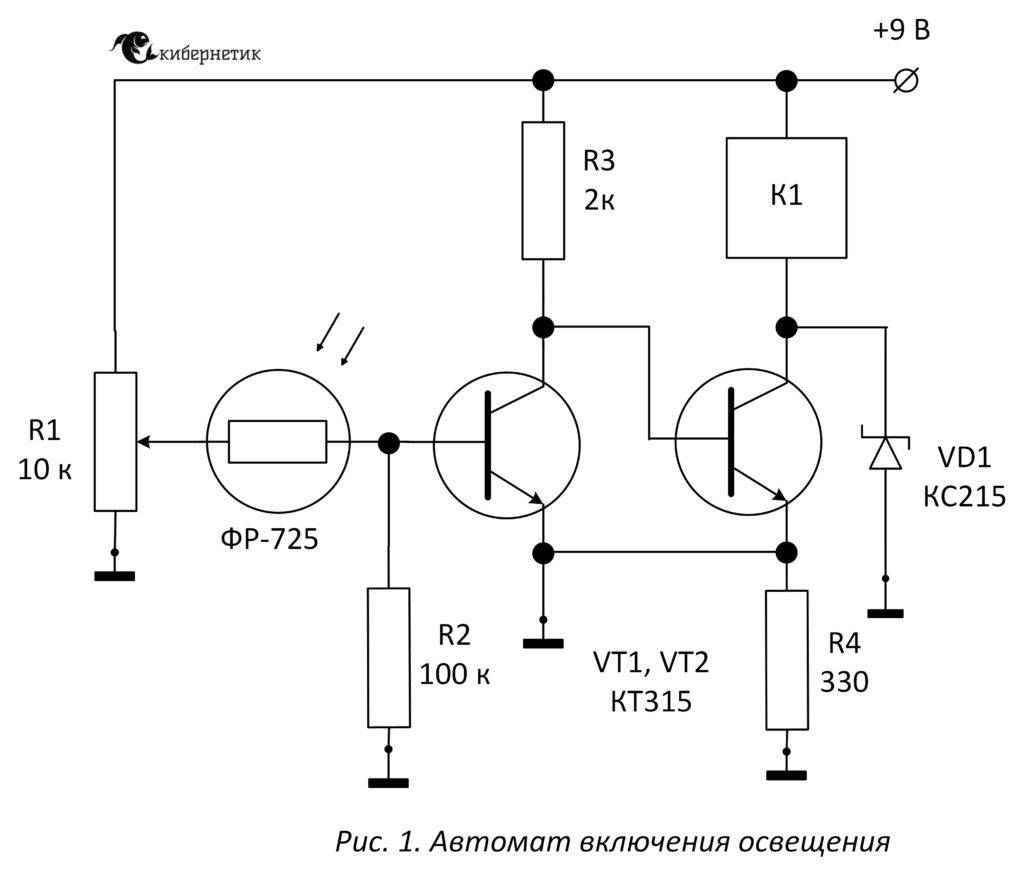

Устройство фотореле

Датчики движения. Успейте купить со скидкой! Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя

Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы

Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины

Общее описание

Датчик присутствия в упрощенном виде представляет собой специальный волноискатель, который улавливает движения в помещении. Например, если человек попал в зону охвата, то есть в ту зону, на которую распространяется работа прибора, то он активирует систему. Она в свою очередь заставит заработать механизм — переключит его в иное состояние.

К примеру, если свет в помещении выключен, то движущийся объект заставит переключится механизм в активное состояние, то есть свет включится. Или же наоборот: если действий в определенно отведенное время движения в зоне охвата не присутствует, то сенсорная система перейдет в дезактивированный режим.

Сейчас датчики движения стали часто использовать в быту, а не только в офисах, производственных или правительственных зданиях для их охраны. Объясняется этот рядом плюсов:

• включение света автоматическим образом убережет от получения травмы, если в помещении наблюдается беспорядок;
• если в дом заберутся забраться грабители, то включение света, как, впрочем, и любая активность, отпугнет их.

В отличии от датчика движения датчик присутствия основывается на принципе работы эффекта Доплера. Если заглянуть в физический справочник, то можно понять, что суть заключается в том, чтоб улавливать частоту и динамику распространения волны. Сенсор улавливает малейшее изменение и направляет ее в устройства программного контроля. Оно в свою очередь выполняет переключение, которое проявляется в виде включения света или звука. В датчики присутствия есть генератор и антенна, если сигнала нет, то приборы переходят в спящий режим, но мгновенно включаются при изменении.

Виды датчиков движения

На современном рынке можно встретить множество устройств, которые так или иначе определяют присутствие кого-то в доме или на улице. Общее понятие “датчик движения для включения света” можно разделить на 4 типа, в зависимости от основного сенсорного элемента:

• ИК датчик для включения света (инфракрасный).
• УЗ датчик (ультразвуковой).
• СВЧ датчики (микроволновые).
• Комбинированные.

Кроме того, существует датчик звука для включения света и хлопковый датчик.

Каждый из них устанавливается в определенном месте и наиболее хорошо выполняет свои функции при правильной, рациональной установке.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.

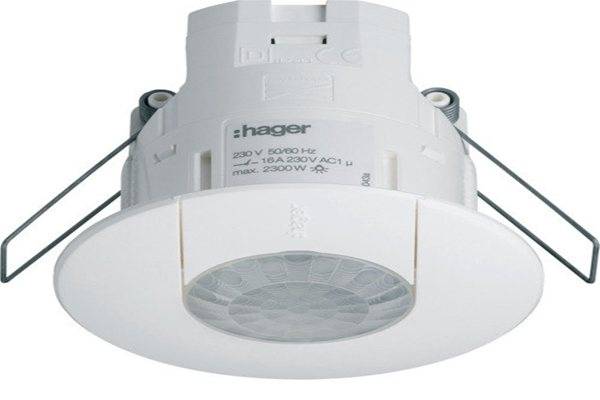

• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.

• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.

• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Виды датчиков движения

Есть множество классификаций регистрирующих движение приборов, но главным остаётся принцип градации по типу устройства. Для того, чтобы почувствовать движение, прибору нужно зарегистрировать изменение определённых параметров. Реализовано это может быть различными способами – с помощью микроволн, ультразвуковых колебаний и других физических явлений. Такие датчики являются активными – они постоянно испускают поток излучений, а после появления движущегося тела регистрируют отражения волновых колебаний.

Мнение эксперта

Яковлев Алексей Сергеевич

Электрик с 20 летним стажем и богатым опытом

В жилых помещениях, в том числе для интеграции с системой «Умный дом», чаще всего применяются инфракрасные датчики. Они имеют целый ряд достоинств, которые делают их оптимальными для исполнения задач.

Использование датчиков движения и присутствия

Самое большое распространение датчики присутствия и движения для включения света получили на жилых объектах: коттеджах, домах, квартирах. Как правило, места для их установки выбирают там, где люди проводят короткий промежуток времени и появляются нечасто: ванные комнаты, кладовые, погреба, коридоры, подъезды, чердачные помещения. Иногда их устанавливают во всех комнатах квартиры. Зачастую ставят датчики присутствия снаружи перед входной дверью.

Кроме жилых объектов датчики присутствия активно используют в административных, офисных, образовательных и промышленных организациях. Здесь они устанавливаются в прихожих, в лифтовых холлах, на пожарных выходах, возле выходных и входных дверей, в залах для переговоров.

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

• Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
• В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
• Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

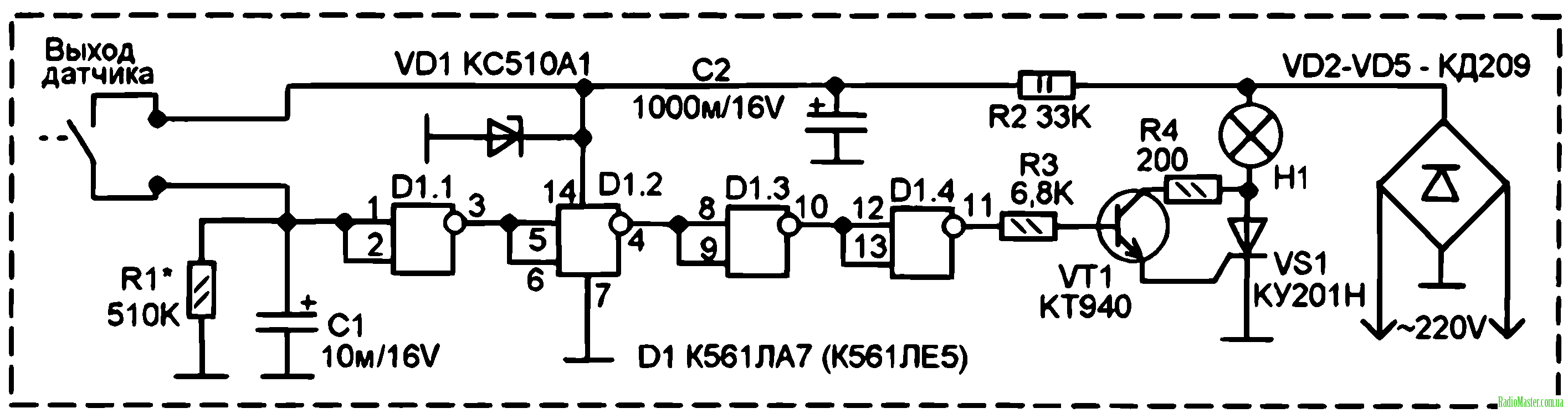

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Виды устройств

Детекторы относят к универсальным средствам, которые можно применять как в жилых помещениях, так и в офисах или на производстве. По типу монтажа устройства бывают врезными, настенными и потолочными. Датчики присутствия для включения света делят на 3 вида.

Звуковые

Модели реагируют на любой шум. Для активизации прибора достаточно хлопка в ладоши. В настройках часто устанавливают предельную мощность, не более 50 дБ. В конструкции есть кнопки для управления, которые располагают на корпусе.

Звуковой датчик виртуального присутствия может сработать по таймеру, при этом оператор находится далеко. Шумовой детектор реагирует на малейший шорох, из-за чего случаются ложные срабатывания. Избирательная регулировка позволит настроить порог и время активизации чувствительности, исключая ошибки.

Акустическая системаИсточник mytorg.zakupka.com

Ультразвуковые и микроволновые

У датчиков присутствия одинаковый принцип действия, но разные излучения. Конструкция состоит из генератора и приемника звуковой информации. Датчик постоянно передает сигналы. При помехах или изменении частоты прибор срабатывает. Элементы применяют в виде отдельного модуля в охранной системе, хотя иногда используют для организации освещения.

Датчик присутствия с генераторомИсточник knx24.com

ИК

Инфракрасные датчики присутствия создают лучи, которые отражаются от предметов. Пассивные детекторы только считывают тепловые волны. Активные разновидности распространяют колебания и ждут ответной реакции.

Датчик присутствия ИК излучает энергию, которая не видна человеческому глазу. Фотоэлектрический приемник работает в инфракрасном спектре. Устройство срабатывает при появлении или исчезновении преграды. Например, свет в комнате будет гореть при перемещении объекта в зоне фиксации и выходе за пределы помещения.

Модель на основе ИКИсточник nazya.com

Комбинированные

Датчик присутствия такого типа монтируют для минимизации ложных срабатываний. В детекторе есть 2 системы, которые определяют движение. Чтобы включился свет в комнате, должны зафиксировать активность оба элемента.
