Схема и принципы работы датчиков для включения света

Датчик включения света своими руками.

Всем привет. Решил я себе сделать своими руками датчик включения света. Аналогичным образом у меня дома работает комнатное освещение. Если в комнате светло то специальный блок считает, сколько людей вошло и вышло из комнаты и не включает свет, когда это не нужно. Когда в комнате достаточно потемнеет, свет включается. И Аварийное освещение также от аккумулятора… Вот сам датчик. Очень маленький.

Датчик света работает от 12 вольт.

Назначение устройства – датчик света с регулируемым гистерезисом по освещенности и по времени.

Принцип работы:

Если освещение ниже чем Х – свет автоматом включится через период времени T. Если освещение достигло Y, то свет выключится через время Т.

Если датчик был засвечен-затемнен на время меньшее чем Т при востановлении реальной освещенности, таймер обнулится до следующей такой ситуации. При включении зажигания он автоматически определит уровень освещенности и включит свет или не включит без задержки Т.

При следующих пеерходах освещенности – задержка Т активна. Если удерживать кнопку, то СИД загорится и будет постоянно гореть,указывая на блокировку. Свет гореть не будет. Повторное длительное удержание-приведет к отмене блокировки и СИД моргнет два раза.

Меню установок.

1. Нажимаем кнопку и включаем зажигание. Когда СИД начнет моргать, бросаем кнопку и ждем когда он мигнет пять раз. 2. Все, мы вошли в установку. Начинаем ждать, когда начнет темнеть и уровень освещенности достигнет уровня, при котором нам захочется отключить свет.

3. Нажимаем кнопку, долго держим, СИД моргнет два раза. 4. Ждем когда еще немного стемнеет(минут 10-15),до уровня,когда нам покажется,что свет уже надо точно включить… 5. Нажимаем кнопку(короткое нажатие)СИД моргнет один раз. (Если вы перепутаете местами эти значения-СИД моргнет пять раз,указывая на ошибку) Повторите все с начала.Если это так…

В меню можно находится сколько угодно долго. А можно ради каждого пункта войти отдельно в меню, чтобы не ждать с включенным зажиганием.

6. Настройки сохраняются при включении зажигания.

Источник

Как это работает?

Принцип работы, который имеет датчик движения для включения света, заключается в использовании сенсора (пироэлектрического устройства). Он функционирует очень точно за счет повышения напряжения на выходе, при условии увеличения уровня ИК-излучения по сравнению с общим фоном. Свет включается с помощью внутреннего реле датчика.

Вне зависимости от типа устройства, выходные сигналы, которые получает датчик присутствия для включения света, в зависимости от необходимости поступают прямо на контроллер, выдающий сигналы управления на контрольный пункт:

• сигнализацию;
• реле для включения света;
• вентиляционную систему;
• систему кондиционирования помещения.

Это помогает “умному дому” быть крайне полезным для хозяев.

Например, пока вы открываете дверь, дом уже начал проветривать комнату, заполняя ее свежим воздухом. Либо же, наоборот, начинает проветривание или охлаждение, когда в помещении нет никого.

Схемы ИК датчиков

Для примера используем китайский датчик LX-01 и подключим его к обычной лампе накаливания.

Схема подключения датчика включения света (алгоритм действий):

• Выберите модель датчика, которая вам нравится.
• Определите помещение для установки.
• Учитывайте планировку помещения (окна, двери, схемы передвижения людей, высокая мебель).

Важно! Если в помещении нет окон, то это преимущество, ведь датчик не придется дополнительно настраивать на степени освещенности – в комнате всегда темно. Если в комнате есть двери на каждой стене – датчик выбранного типа придется закрепить в углу, так как он имеет угол обзора 120 градусов

• Изучите схему подключения к сети, которая всегда прилагается к инструкции.
• Не подключайте датчик иначе, не путайте провода, иначе при включении вы услышите хлопок, и устройство навсегда будет испорчено.
• По необходимости добавьте в схему контрольный выключатель, чтобы была возможность регулировать освещение вручную.
• Прозвоните все провода, прежде чем подключить устройство к сети с помощью тестера.
• Провод, выходящий от выключателя к лампе, соедините с красным контактом датчика.
• Провод по другую сторону от выключателя – к коричневому контакту.
• К голубому контакту – провод, подходящий к осветительному прибору не со стороны лампочки.

Готово!

Как подключить датчик света для уличного освещения самостоятельно

Уличный датчик освещённости для включения света со встроенным силовым блоком

Рассмотрим способ подключения датчика света с силовым блоком к уличному фонарю. Простое реле по типу «ночь−день» устанавливают вблизи осветительного оборудования. Производители таких устройств прилагают инструкции с подробным описанием этапов работ и схемы. Обычно реле устанавливают непосредственно на фонарных столбах. При этом высота выбирается до 3 м.

Подключение датчика света через автомат

Подключение фотореле с выносным датчиком

Выносной датчик света монтируется аналогичным образом. Фотореле нужно закрепить в определённом месте, чтобы на него попадало достаточное количество солнечных лучей, блок подключается в помещении, где установленаэлектрощитовая.

Выносные датчики с блоком управления

Пошаговая инструкция подключения фотореле в видео:

Виды датчиков движения

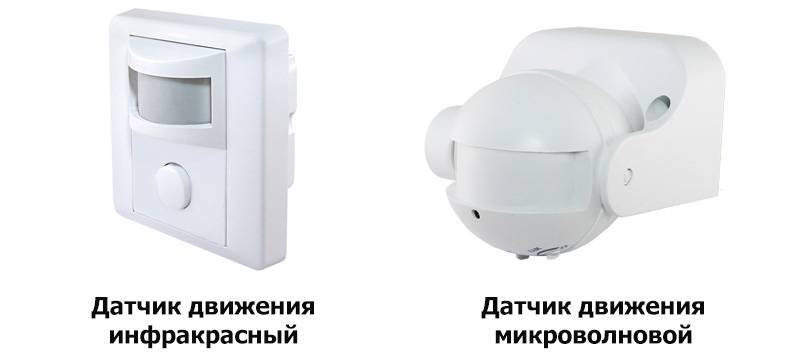

На сегодня, наибольшим спросом пользуются виды ДД:

• ультразвуковые (УЗ);
• инфракрасные (ИК);
• микроволновые (СВЧ);
• комбинированные;

Каждый вид имеет достоинства и недостатки, применяется в разных условиях.

Рассмотрим по отдельности обозначенные типы ДД:

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
2. Дальность действия не далека.
3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

1. Невысокая ценовая категория.
2. Не подвержены воздействиям природной среды.
3. Фиксируют движения при любых материалах объекта.
4. Не теряют рабочие функции при возникновении влажности, пыли.
5. Не реагируют на перепады температурного режима окружающей среды.

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

1. Они могут ложно срабатывать на теплый ветер.
2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

1. Точность регулирования расстояния нахождения объектов при их движении.
2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

1. Наиболее высокая цена на него.
2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
2. Режим его работы не влияет от температуры среды.
3. Реагирует даже на малозначительные движения.
4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для уверенной эксплуатации на открытом воздухе нужны датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

Устройство датчика ТДМ ДДМ-01

Лучше один раз увидеть, чем 100 раз прочитать. Именно поэтому я всегда стараюсь снабдить свои статьи большим количеством реальных фотографий.

Вскрываем корпус датчика. Как обычно, такие устройства собираются защелками и парой шурупов.

Схема микроволнового датчика движения. Внутренний вид.

Вот эта антеннка посередине – это как раз и есть тот самый излучающий и принимающий элемент.

Вид с другого ракурса, на силовое реле. Именно это реле выгорает, если неправильно подключить датчик:

Схема микроволнового датчика. Реле для включения освещения

На СВЧ-модуль, как видно на фото, приходит всего три проводочка. Видимо, этого вполне хватает для его функционирования. Поднимаем модуль,

СВЧ-модуль микроволнового датчика движения

и видим под ним конденсатор схемы питания. На самом СВЧ-модуле никаких надписей нет, кроме даты вверху.

Фото печатной платы со стороны пайки:

Электрическая схема микроволнового датчика движения, вид со стороны пайки

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле При покупке обратите внимание на:

• Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
• Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
• Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
• Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
• Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
• Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Установка датчиков движения

Для обеспечения правильной работы датчиков движения для охраны помещения, необходимо руководствоваться несколькими основными (но чрезвычайно важными) принципами:

• из-за конвекции, инфракрасный детектор не должен устанавливаться непосредственно над источником тепла;
• уличный датчик движения не должен находиться в месте, где он подвергается воздействию прямых солнечных лучей;
• не используйте ИК-извещатели для защиты окон (движение воздуха в области окна может привести к ложной тревоге);
• все движущиеся предметы должны находиться на расстоянии не менее 3 метров от беспроводного датчика движения;
• ни один из секторов обнаружения инфракрасного детектора не должен охватывать места, где происходят значительные изменения в распределении температуры;
• детектор должен быть установлен стабильно, так как вибрация и удары негативно влияют на его работу и являются причиной ложных срабатываний;
• если при установке извещателя одно из вышеупомянутых требований не выполнено, используйте инфракрасные извещатели более высокого класса.

Безусловно, наиболее важным правилом подсоединения является правильный выбор места установки. При установке инфракрасного детектора, в первую очередь следует избегать мест, где работа пироэлектрического сенсора может быть нарушена одним из следующих факторов:

• падающее на детектор солнечное излучение;
• быстрые или сильные изменения температуры;
• сильное движение воздуха;
• слишком громкие звуки;
• сильное электромагнитное излучение;
• радиопомехи;
• электрические разряды;
• вибрация;
• скопление животных, например, на даче;
• прямое взаимодействие водяных или масляных паров.

Также стоит помнить о еще малоизвестном эффекте беспроводных датчиков движения. Установка инфракрасного извещателя в квартире, размеры которой значительно меньше номинального диапазона датчика, может привести к явным нарушениям его функционирования. Одним из негативных последствий такой ситуации является частое появление ложных срабатываний. Учитывая этот факт, имейте в виду, что не стоит использовать звуковые сигнализации с датчиком движения в помещениях размером менее 30–50 % от стандартного диапазона детектора.

Разновидности датчиков

Разновидности датчиков Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.
• От гальванических элементов питания (батареек или аккумуляторов).

  Датчики движения бывают проводными и беспроводными

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

  Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

  Разное исполнение, но цвет, в основном, белый и черный

• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Лучшие уличные датчики движения для сигнализации

Несанкционированное проникновение на придомовую территорию – пролог преступления. Обнаружить злоумышленника помогут датчики движения охранной ситуации, установленные на участке. Для работы на улице извещатели оснащают корпусами, которые защищают электронику от дождя, пыли. Устройства работают в широком диапазоне температур, имеют большой радиус действия, комплектуются надежными автономными источниками питания.

Alfa Alpir-21

Оптико-электронная модель, настроенная на передвижение тел, весом более 25 кг. Работа основана на взаимодействии двух сенсорных систем: многоуровневого распознавания и анализа. Проводное подключение обеспечивает передачу четкого сигнала независимо от погодных условий. Анализ скорости движения производится на основе интеграции высокого уровня. Корпус изготовлен из ударопрочного пластика, соответствует классу защиты от влаги, пыли IP65.

Установлено два двойных пиродатчика, 18-ти полосный дифракционный объектив обеспечивает угол обзора 110 градусов. Оптика защищена от повышенной влажности, солнечного ультрафиолета. Чувствительность регулируется в 8 диапазонах. Подготовка к работе занимает всего 40 секунд. В комплекте кронштейн с регулировкой угла расположения по вертикали и горизонтали.

Достоинства:

• Цифровое определение температуры;
• Время тревоги 2 секунды;
• Низкое энергопотребление;
• Дальность обнаружения 12 метров;
• Сложно заметить на фасаде здания.

Недостатки:

Не обнаружены.

Снизить количество ложных срабатываний помогает одноканальная температурно-климатическая линия с системой противодействия влиянию движения холодных или теплых масс воздуха, прямых и отраженных солнечных лучей. Эта технология позволяет охранной сигнализации эффективно работать во время дождя, града, снега или шторма.

GSM Cool

Укомплектованный GSM-модулем инфракрасный датчик движения передает данные о срабатывании на 3 номера мобильных телефонов. Оповещения о проникновении приходят в виде sms-сообщений. Используемый модуль эффективно работает при температуре от -45 до +55 градусов. Угол обнаружения по горизонтали – 120 градусов, радиус действия 10 метров. Чувствительность настроена на срабатывание при перемещении тел, массой до 11 кг. Это позволяет исключить ложные срабатывания на мелких домашних животных, птиц.

Работает от аккумулятора 12В, емкостью 9800 мА\ч, который приобретается отдельно. Заряда батареи достаточно для бесперебойной работы в течение 250 дней. В комплекте поставки – звуковая сигнализация, мощностью 130 Дб. Сирена включается при срабатывании, при необходимости устройство можно отключить, оставив только оповещение смс-сообщениями.

Достоинства:

• Дистанционное управление с помощью брелока;
• Удобный кронштейн для монтажа;
• Хороший угол обзора по вертикали;
• Простая настройка.

Недостатки:

Работает с sim-картами Билайн, МТС, Мегафон.

Sapsan Gsm Pro Pri-100A

Укомплектован двойным инфракрасным сенсором, способным обнаружить перемещение на расстоянии до 12 метров. Максимальный угол обзора 110 градусов по горизонтали. Передача данных осуществляется по радиоканалу, дальность связи до 100 метров. Отсутствие проводов упрощает монтаж, эксплуатацию сигнализации.

Источник питания – батарейка формата 9 VDC, энергопотребление – до 25 мкА в режиме сканирования. Корпус изготовлен из ударопрочного полимерного материала, хорошо защищает электронику от повышенной влажности. Комплект поставки включает кронштейн для установки. Регулировка времени срабатывания позволяет выбрать режим охраны.

Достоинства:

• Индикатор заряда батареи;
• Стабильный сигнал;
• Хорошая чувствительность;
• Простая настройка.

Недостатки:

Рекомендуемый нижний порог рабочей температуры -10 градусов.

Какие типы бывают

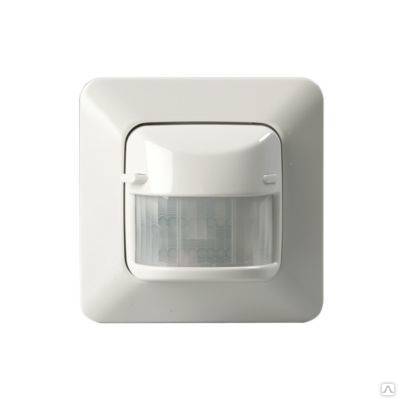

Настенная модель

Датчики движения микроволнового типа делятся на две группы, в зависимости от способа установки:

• настенные. Такого рода устройства крепятся к вертикальным поверхностям, что значительно расширяет область их установки. Настенные приборы можно без особых проблем монтировать на стену домов, заборы и другие вертикальные конструкции. Именно эти модели на данный момент времени пользуются наибольшим спросом. Это связано с тем, что уход за такими моделями значительно проще, чем у потолочных видов. К ним не нужно устанавливать лестницу, чтобы добраться до него и почистить или перенастроить. Но в такой конструкции имеется и недостаток. Настенные модели обладают значительно зауженным углом обзора, который варьируется в диапазоне от 90 от 240 градусов. В связи с этим они способны контролировать только часть помещения;
• потолочные. Данный тип датчика фиксируется на горизонтальной поверхности потолков. Поэтому места его размещения будут несколько ограничены, так как их можно найти только в доме или постройках различного назначения. А вот на улице установить подобные модели будет очень проблематично. Исключение составляют крыльцо или веранда, имеющая защитный козырек. Вместе с тем, данные устройства имеют угол обозрения в 360 градусов.

Потолочная модель

При выборе потолочной или настенной модели помните, что их монтаж следует проводить только по условиям, указанных производителем в инструкции. В противном случае, если установка была неправильной, датчик будет работать не так как надо, да и прослужит гораздо меньше. Это связано с нарушениями заводских параметров эксплуатации. При этом следует знать, что существуют еще и комбинированные датчики, в которых СВЧ-сенсор совмещен с инфракрасным. Такие модели отличаются гораздо меньшей степенью риска ложного срабатывания благодаря наличию сразу нескольких перекрестных источников фиксации движения. Поэтому они со своей работой будут справляться более качественно и эффективно.

Можно ли сделать своими руками фотореле для уличного освещения

Примерная схема сборки фотореле с датчиком движения

На практике своими руками схема фотореле собирается достаточно просто. Чтобы устройство не получилось громоздким, не рекомендуется использовать слишком большое количество конструктивных элементов. К примеру, эмиттерный повторитель стоит собрать из двух транзисторов, которые предназначены для усиления входного сигнала.

Наглядная сборка фотореле

Также необходимо задействовать в схеме маломощное реле, которое будет служить транзисторным каскадом. Чтобы создать преграду от воздействия обратных токов, рекомендуется использовать диоды. При повышении напряжения устройство становится более чувствительным к световому потоку.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

• Высокая чувствительность;
• Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
• Наличие таймера;
• Низкое энергопотребление;
• Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

• Питание от стандартных батареек ААА;
• Крепление на двухсторонний скотч;
• Небольшие размеры делают малозаметным;
• Хорошая чувствительность;
• Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

• Стабильное подключение по протоколу ZigBee;
• Работает при температуре -10 градусов;
• Простая настройка, перезагрузка;
• Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

• Удобное крепление;
• Небольшие размеры;
• Широкий выбор сценариев;
• Радиус действия 7 метров.

Недостатки:

Нужен центр управления.
