Серые трубы
Используются внутри помещения, где нет сильного механического и температурного воздействия. Материалом изготовления выступает полипропилен. Серые трубы рассчитаны на температуру пропускаемой по ним жидкости в пределах 60-75 градусов. Однако могут выдержать кратковременное повышение показателя до 90-95 градусов. Внешняя температура не должна опускаться ниже 0°.
Отличаются химической инертностью: отсутствуют коррозийный процессы и выделения вредных веществ.
Поскольку деформация происходит при сравнительно небольшом усилии – 50-75 кгс/м2, то такие трубы не рекомендуется устанавливать в местах, где на них будет оказано внешнее давление. Использование для наружной канализации оправдано лишь финансовой экономией, которая, впрочем, может обернуться необходимостью раскапывания траншеи и замены всего слива.
Нюансы монтажа
Монтаж наружной канализации в своем доме из раструбных элементов несложен, и его легко выполнить своими руками.
Установка наружной сети канализации
Длинная наружная канализация должна иметь ревизионные колодцы. Расстояние между ними не должно превышать 50 метров, между ними допускается только один поворот трубопровода. Это делается для того, чтобы система была доступна для прочистки.
Укладка производится от колодца (или коллектора, или септика).
Особенности монтажа каналов
Самая трудоемкая часть работ – земляные работы. Оптимальная ширина траншей – 25-30 см. Желательно нанять траншейный экскаватор («бар»). Еще существуют малогабаритные экскаваторы с траншеекопателем, машины для нарезки канав. Можно и по старинке – вручную. Широкие места раскапываются у стены дома и у колодцев, вся остальная часть траншеи должна быть по возможности уже (экономит усилия и песок). Все места поворота должны располагаться в сухих смотровых колодцах, достаточно больших для спуска человека и работы с местом поворота.
На дно траншеи насыпают песок толщиной 10-15 см, утрамбовывают с помощью трамбовки, устраивают уклон – 2-8 мм на погонный метр.
Как правильно уложить канализационные трубы загородного дома
Раструб последней трубы наружной системы должен располагаться внутри фундамента и должен быть утеплен. Манжеты из резины перед стыковкой двух элементов смазывают силиконовым герметиком для увеличения герметичности.
Трубопровод не должен изгибаться вверх или вниз, не должно быть и строго горизонтальных участков. Собрав систему, ее испытывают, утепляют. Затем засыпают слоем песка толщиной 100-150 мм, слегка утрамбовывают и заливают водой (для уплотнения). Засыпают землю в траншею, слегка уплотняют, проливают водой.
Не стоит сильно превышать уклон для наружной канализации – это приведет к сильному углублению траншеи и увеличению объема земляных работ.
Советы по монтажу контура
Нельзя увеличивать и уменьшать уклон, особенно наружной канализации. Это приводит к задержке твердых частиц и засорам. Нежелательно чистить канализацию при помощи химических средств, выливать горячую воду – это может повредить систему системы.
Минимальная глубина прокладки трубопровода – выше уровня промерзания почвы на 30 см. В таком случае канализации потребуется утепление. Такой трубопровод обязательно следует утеплить. Используют пенофол – листы вспененного полиэтилена, покрытого фольгой; скорлупы из пенополистирола. Нельзя использовать минеральную или стекловату из-за их гигроскопичности.
Цвета труб и сфера применения
Из-за агрессивности среды, которые переносят стоки по канализационным трубам, к ним предъявляют серьезные требования: материал изготовления – чугун, ПЭ (полиэтилен), ПП (полипропилен), ПВХ (поливинилхлорид), керамические, асбестоцементные. Все они должны быть прочными и долговечными и у каждого вида труб свое предназначение. Для того, чтобы облегчить выбор производители, обозначили канализационные трубы разными цветами.
Серые
Серая труба, как и труба белого цвета, пригодна только для внутренней проводки, для наружной канализации она совершенно не походит, так как боится низких температур и если образуется ледяная пробка, это может привести к непредсказуемым последствиям.
Серая труба производится из полихлорвинила, не боится коррозии, по весу не тяжелая, легко поддается монтажу, в плане эстетки вполне имеет нейтральный цвет. По размеру трубы бывают разными, а вот в диаметре у них есть ограничения.
Рыжие
Этот вид трубы предназначен для внешней канализации, изготавливается из ПВХ (полихлорвинил), в диаметре бывает 110, 125, 150 мм – стандарт для таких труб. По длине они могут быть размером 500, 1000, 2000, 6000 мм. Большие размеры труб предназначены для создания систем канализации с большим проходным сечением, ливневой канализации и водопропускных сооружений. Толщина такой трубы составляет 3,2 мм. Такую трубу можно закладывать на глубину до 4 м. Температурный режим от -10 до + 60. Труба гладкая с раструбом, по классу жесткости SN 4, состоит из нескольких слоев. Она идеально подходит для наружной канализации.
Материал, из которого изготавливается труба, прочный, долговечный, устойчивый к коррозии и не боится воздействия вредных микроорганизмов. Такая труба внутри имеет гладкую структуру, что способствует без задержки пропускать различные стоки. Несмотря на жесткость и прочность, ее не прокладывают под магистралями, так как она не выдержит давление, прогнется и вызовет засор и в последующем поломку. Хотя ребристая поверхность и много слоев дает дополнительный шанс выдерживать большое количество грунта.
Эта труба более высокой стоимостью, но и срок службы у нее высокий – около 50 лет.
Черные
Трубы черного цвета из полиэтилена высокого давления могут быть использованы как внутри помещения, так и в наружной проводке. Чаще они находят применения как трубы, в которые прокладывают коммуникационные кабеля для защиты от влажности. Черные трубы не подходят для проводки водопровода, так как они не могут выдержать большого давления. Если же проводятся вода без напора, то ее можно использовать. В основном ее используют для канализационных стоков от внутренней канализации. Бывает она в бухтах по 40 -50 м и диаметр 110, 160 и 200 мм. Есть еще и специальные черные трубы с перфорированием, предназначенные для подземного дренажа.
Зеленые
Такие трубы чаще изготавливают из чугуна, так как этот материал отличает высокая прочность и долговечность. Есть трубы и пластмассовые. Стенки у таких труб прочные, рассчитаны на то, чтобы выдержать большой слой грунта, имеют перфорацию (дренажные отверстия). Используют такие изделия для подземного дренажа – они собирают грунтовые воды, выдерживают перепады температур.
Синие
Синие трубы часто применяют для прокладки системы отведения дождевой, талой воды внутри отапливаемых жилых, а также производственных зданий. Такие трубы невероятно прочные, так как стоякам и водоотводящим трубам требуется выдерживать давление потока воды в случае засоров и переполнений системы.
Белые
Изделия белого цвета для канализации находят применение не так часто, реже даже чем черные. Если нет возможности скрыть внутренний трубопровод, то берут трубы белые, так как серые сложно вписать в интерьер помещения ванной комнаты или кухни. О качестве этих труб не надо беспокоиться, они также отвечают параметрам внутренней установки помещений, как и серые.
Температурный нагрев выдерживают до 950, при выборе такой трубы не стоит переживать за ее сохранность. Шумоизоляция на высоте, диаметр трубы разнообразный в ассортименте: от 32 мм до 150 мм. По длине от 150 и до 5000 мм. Толщина слоя где-то 2,7 мм и конечно труба имеет раструб с резиновым кольцом, что монтаж стыковки делает герметичным. К таким трубам легко подбираются различные фитинги и соединения.
Когда известно, для каких целей нужна канализационная труба, будь-то внутренняя или внешняя проводка, и известен нужный диаметр и размер, собрать и подвести трубы не составит труда, тем более для этого не потребуются никакие специальные инструменты и приспособления.
Канализационный затвор
Такой вид сантехники призван предотвратить затопление помещений нечистотами. Авария может возникнуть не только по причине засора внутренней, но и уличной канализационной трубы, выход которой из здания практически всегда осуществляется под землёй. Поднявшись до её уровня, стоки затопят подвалы и полуподвалы.
Существует два метода предотвращения этого негативного явления.
- общий. Он заключается в монтаже гидравлического затвора в канализации на выходе выпускного трубопровода.
- местный. Этот способ предусматривает защиту конкретной сантехники, расположенной ниже выпускного колодца.
Затворы бывают нескольких видов.
Механические. Они производятся под диаметры труб 100…200 мм. Выпускаются следующие типы механического затвора:
- однокамерный;
- однокамерный, имеющий ручную фиксацию заслонки;
- двухкамерный, в котором управление заслонкой одной камеры осуществляется вручную;
- однокамерный затвор, предназначенный для вертикальной установки;
- затвор, предназначенный для переливного колодца.
Однокамерное устройство предназначено для работы с условно ˗ чистыми стоками. Двухкамерный канализационный затвор может использоваться для стоков с фекальными массами. Оба вида такой сантехники устанавливаются, как правило, в подвале перед выходом внутренней трубы во внешнюю магистраль. Ещё одним местом размещения затвора может быть наружный приямок сооружения.
Затвор для канализации необходим для предотвращения затопления помещения сточными водами
Затвор с электроприводом. Работает такое устройство в автоматическом режиме. Затвор с электроприводом не создаёт препятствий для вывода стоков, поскольку нормальное состояние заслонки – открытое положение. Когда трубопровод заполнится на 70% или на его выходе зафиксируется обратный ток нечистот, с датчика, расположенного на корпусе затвора, на электронный блок передаётся сигнал. Получив его, «умная электроника» включает световую и цветовую сигнализацию и закрывает клапан, причём, не только на вход, но и на выход.
Подбирая пластиковые канализационные трубы, сразу же необходимо уделить внимание теплоизоляционному материалу. Впрочем, в этом вопросе приходят на помощь современные технологии
Утеплить трубопровод канализации сегодня можно спецматериалами, а также с помощью электрокабеля. При правильном монтаже он работает более эффективно, чем традиционные и новейшие утеплители. Однако из-за значительных денежных затрат утепление электрокабелем не вытеснило применение теплоизоляционных материалов.
Как проводится установка трубы 110 мм
Укладка канализационных труб определяется по определённой технологии. Соблюдение её обеспечивает качественное функционирование канализации. При монтаже следует соблюсти некоторые особенности и учесть определённые нюансы.
Уклон канализационной системы
Одним из важнейших параметров является уклон труб канализации. Сливные воды должны уходить легко и не получать никакого препятствия. Естественный процесс стока требует обустройства некоторого уклона. По стандарту показатели уклона составляют 1 см на 1 м трубы. Для обустройства уклона предварительно делают разметку, а затем устанавливают крепежи в соответствии разметками. Размета производится с помощью уровня, лучше всего лазерного. Для начала отмечают горизонтальную линию, которая проходит на уровне со сливным отверстием на стояке. Далее она поднимается на число, которое соответствует расстоянию от стояка до первоначальной точки слива.
Процесс соединения
Важным и непосредственно главным фактором качественного обустройства канализационной системы является соединений труб. Сам процесс несложен, но существуют некоторые нюансы, которые обеспечивают надёжность и герметичность стыков. Халатность в этом деле может привести к появлению таких негативных факторов:
- протечки;
- неприятный запах.
Для того, чтобы не допустить перечисленных выше дефектов при соединении труб 110 мм используют уплотнительных прокладок, которые выпускаются нескольких типов: одноперьевые, двуперьевые и двуперьевые с пластиковым кольцом. Установка данных прокладок выполняется с некоторыми отличиями, которые также следует учесть. К примеру, одноперьевые прокладки устанавливаются обычно, а при установке других, необходимо использовать специальную смазку. Итак, для того чтобы правильно соединить трубы для канализации 110 мм:
- Вставляем прокладку в раструб . Следим за тем, чтобы не образовывались перекосы. Также, предварительно следует осмотреть прокладку, чтобы она не имела никаких дефектов.
- В качестве смазки можно использовать подручные средства: моющее, мыло, вазелин. Главное, чтобы эти средства не влияли негативно на резиновые прокладки и не меняли их структуру. Предугадать это сложно, поэтому специалисты рекомендуют использовать специализированную смазку, которая изготавливается на основе силикона. Сам силикон использовать нельзя, так как он является агрессивным для резины.
- После того как уплотнители установлены остаётся соединить изделия между собой. В ходе работы следим за тем, чтобы стыки были плотные.
Последовательность соединений
- Начинают сливную систему с фитинга-поворотника, к которому, с внутренней стороны присоединяется гибкий гофрированный шланг, а с наружной труба 110 мм. Многие не используют этот элемент. Тогда в этом случае нельзя гарантировать герметичность данного соединения.
- Не забываем, при присоединении изделия к фитингу, обязательно устанавливается резиновая прокладка. Также следим за глубиной посадки.
- В случае необходимости обустройства разветвления канализационной системы, используют фитинги-тройники. Для изменения диаметрального сечения в системе канализации, следует приобрести фитинги-переходники.
- Последнее правило в соединении. Все стыки должны размещаться по ходу прохождения воды.
Цвета канализационных труб
На строительном рынке представлен огромный ассортимент канализационных труб. Чтобы правильно выбрать изделия для выполнения канализационной системы своего дома, следует предварительно ознакомиться с характеристиками каждого вида труб. В магазине вы можете увидеть канализационные трубы, окрашенные в такие цвета:
- серый;
- белый;
- чёрный;
- зелёный;
- рыжий.
Серые трубы для внутреннего трубопровода
Труба канализационная серая предназначена для прокладки трубопровода внутри дома. Она полностью отвечает параметрам, обязательным для элементов, из которых выполняется внутренняя часть канализационной системы. Серые трубы выпускаются в разных размерах, но, как правило, диаметр их ограничен. Отличным выбором являются пластиковые трубы серого цвета. Они лёгкие, с ними довольно легко обращаться, долговечные, не боятся коррозии.
К недостаткам или особенностям серых труб относится их реакция на механические факторы, поэтому они непригодны для установки наружного трубопровода. Изделия из этой категории бояться низких температур, поэтому ледяная пробка может вызвать серьёзные неприятности.
Самые популярные рыжие трубы
Труба канализационная рыжая применяется для прокладки наружного трубопровода. Она отличается хорошими техническими характеристиками, выпускается в разных размерах. Для изготовления этих элементов наружного трубопровода используется поливинилхлорид. Материал стойкий к коррозии, не боится воздействия вредных микроорганизмов, прочный, долговечный. Стоимость рыжих труб для прокладки наружного трубопровода намного ниже, чем таких же изделий, выполненных из стали или чугуна.
Канализационные поливинилхлоридные трубы имеют существенный недостаток. Если они будут подвергаться длительному воздействию жидкостей, температура которых превышает +80 градусов, изделия становятся мягкими и деформируются. Но учитывая то, что в канализацию горячие стоки поступают очень редко, то и этот нюанс не влияет существенно на популярность труб.
Чаще всего рыжие трубы выпускаются в диаметрах 110 и 160 мм. По сравнению с изделиями, выполненными в других цветах, эти намного прочнее и надёжнее, так как в процессе изготовления применяется полимер улучшенной структуры. Рыжие канализационные трубы отличаются массой достоинств.
- Рыжие трубы способны выдерживать значительные механические нагрузки, включая не только давление почвы. Они прокладываются там, где проходит дорога или тропинка.
- Изделия рыжего цвета стойкие к резким перепадам температур. Они не деформируются даже при очень низких температурах, материал не становится хрупким.
- Внутренняя поверхность труб гладкая, поэтому крайне редко возникают проблемы засоров. Внутри нет условий для скопления жировых отложений на стенках и образования пробок.
- Трубы не реагируют на кислоты и щёлочи, которые могут поступать в канализацию, также не боятся агрессивных химикатов, но при условии недлительного контакта.
- Производители гарантируют, что срок службы рыжих канализационных труб не менее 50 лет, хотя на самом деле они могут эксплуатироваться вдвое дольше.
К недостаткам труб рыжего цвета можно отнести более высокую стоимость, чем у изделий зелёных или белых, например. Однако их цена объясняется улучшенной структурой материала и лучшими эксплуатационными характеристиками.
Когда используются зелёные трубы
Зелёная труба канализационная используется для монтажа подземного дренажа. Основные качества, которыми должна обладать труба этой расцветки, это прочность, стойкость к перепадам температур. Часто такие изделия изготавливаются из чугуна, ведь этот материал отличается повышенной прочностью и надёжностью. Зелёная труба должна быть немного перфорированной, чтобы внутрь могла проникать вода.
Чёрные трубы для канализации
Труба канализационная чёрная встречается гораздо реже, чем изделия оранжевого или серого цвета, однако, она также предназначена для устройства канализационной системы. В процессе изготовления чёрных труб применяется полиэтилен высокого давления. Их можно использовать для прокладки, как наружного, так и внутреннего трубопровода, однако, следует учитывать, что есть определённый диапазон температур и давления, который могут выдерживать эти трубы.
Чёрные трубы самостоятельно используются редко. Чаще всего их применяют для выполнения защиты коммуникационных кабелей. Есть изделия чёрного цвета, предназначенные для выполнения дренажа. Узнать их можно по тому, что в стенках есть много небольших отверстий для поступления внутрь воды.
СБМ-Вологда – канализация Юнилос для загородного дома.
Если планируется монтаж канализации, то одним из важных моментов, на который нужно обратить внимание, – это пластиковые трубы Для канализации загородного дома применяются трубы ПВХ, которые бывают разными, как по цвету, так и по назначению. Самый простой способ выбрать – это цвет
Трубы для канализации ПВХ бывают оранжевые («рыжие») и серые. Эти трубы гладкостенные с раструбным соединением.
Оранжевые («рыжие») трубы используются для прокладки наружной подземной самотечной канализации. Эти трубы многослойные, выдерживают давление грунта. Имеют пористое ядро слоя, что снижает теплопроводность поверхности трубы. Это одна из причин, почему глубина укладки самотечных трубопроводов не зависит от глубины промерзания грунта. Рыжие трубы для наружной канализации делятся на 2 класса в зависимости от толщины стенки: класс SN4 (толщина стенки – 3,0 мм) и класс SN8 (толщина стенки – 3,2 мм). Трубы класса SN4 рекомендуются для прокладки на глубине от 0,8 до 6,0 м, так как являются менее толстостенными. А трубы класса SN8 укладываются на глубину менее 0,8 м и более 6,0 м, так как более толстостенные. Причем если над магистралью глубиной до 0,8 м будут ездить автомобили, рекомендуется использовать трубы класса SN8, как более прочные. Однако, при монтаже наружной канализации класс трубы не столь важен, так как независимо от толщины стенки, над закопанными трубами самотечной канализации нельзя ездить машинам, трубы-то выдержат давление, а уклон трубы изменится, будет прогиб, а впоследствии и засор и соответственно демонтаж.
Серые ПВХ трубы используются для прокладки самотечной канализации внутри дома. Эти трубы однослойные, менее прочные, имеют высокие теплопроводящие свойства. Толщина стенки 2,7 мм. При монтаже они крепятся к стенам с уклоном и для наружных работ не подходят. Также для внутренней канализации сейчас на рынке есть синие и белые шумопоглощающие трубы, с толщиной стенки 3,2 мм. Они используются для уменьшения шума при прохождении сточных вод по трубам. Толщина стенки допускает использовать их и для наружных работ, вот только они дороже рыжих.
Важное отличие в соединении: рыжие трубы соединяются между собой до упора, в отличие от серых, у которых при эксплуатации возможно расширение из-за высокой температуры сточной воды. P.S
Что может произойти с серой трубой в грунте? Ее может раздавить мерзлым грунтом зимой. Как правило, трубы наружной канализации для частных домов укладываются не глубоко – выше глубины промерзания грунта. Следствием использования серой трубы для наружной канализации будет засор системы и демонтаж труб. Хотя некоторые монтажные организации используют серые трубы для прокладки наружной канализации, скорее всего это делается для уменьшения цены за монтаж. Результаты же таких действий могут быть неприятны и затратны. Поэтому, используйте только правильные пластиковые трубы для канализации своего дома, а трубы для наружной канализации выбирайте соответственно их назначению, это поможет избежать множества проблем в будущем
P.S. Что может произойти с серой трубой в грунте? Ее может раздавить мерзлым грунтом зимой. Как правило, трубы наружной канализации для частных домов укладываются не глубоко – выше глубины промерзания грунта. Следствием использования серой трубы для наружной канализации будет засор системы и демонтаж труб. Хотя некоторые монтажные организации используют серые трубы для прокладки наружной канализации, скорее всего это делается для уменьшения цены за монтаж. Результаты же таких действий могут быть неприятны и затратны. Поэтому, используйте только правильные пластиковые трубы для канализации своего дома, а трубы для наружной канализации выбирайте соответственно их назначению, это поможет избежать множества проблем в будущем.
Другие статьи: Что такое «Юнилос»? Как получить технические условия и нужно ли это? Как монтировать станцию “Юнилос”?
Все статьи >>>
Асбестоцементные ливневые трубы
Они нашли широкое применение в канализационных системах и отличаются отменной механической прочностью, длительным сроком службы и небольшим коэффициентом гидросопротивления.
Асбестоцементные трубы имеют высокую стойкость к коррозии и гниению, низкую теплопроводность, поэтому их прокладывают на небольшую глубину в земле, очень «скромный» коэффициент линейного терморасширения.
Основной причиной такого исхода оказались выявленные существенные недостатки:
- Высокая хрупкость при точечных ударах, которые очень часто случаются при выполнении монтажных работ.
- Неудобство в сборке за счет своей большой массы.
- Сложность реализации процессов сопряжения и гидроизоляции стыков.
- Химическое разложение наружного слоя из-за длительного нахождения трубы под землей, соответственно, снижение общей прочности изделия.
- Асбестоцемент, по мнению экологов, вреден для здоровья людей, поэтому в некоторых зарубежных странах давно запрещен к использованию в ЖКХ и строительстве.
При строительстве ливневок эта разновидность в виде стандартных жестких однослойных ПВХ труб применяется уже давно. Данные изделия по своим эксплуатационным характеристикам напоминают трубы из поливинилхлорида, которые широко используются для сетей канализации внутри зданий.
Но, в то же время, они имеют существенные отличия:
- Диаметры трубы ПВХ для ливневой канализации составляют 110 мм и 160 мм, а сама она − оранжевого оттенка.
- Трубы ПВХ для наружной канализационной системы прочные и надежные, поэтому при выполнении монтажа их смело укладывают на глубину до четырех метров, а отдельные модели − до десяти метров (прочитайте: “Выбор канализационных труб ПВХ – характеристики, преимущества и недостатки”). Данные изделия укомплектованы в местах сопряжения качественными уплотнителями из резины, что значительно облегчает их монтаж.
- Данная разновидность труб имеет гладкую внутреннюю поверхность, что является идеальным условием для самотека жидкости.
- Наличие всевозможных фасонных деталей и фитингов, которыми можно комплектовать разветвленные трубопроводы ПВХ любой сложности.
В качестве недостатков таких изделий можно назвать:
- Небольшую длину до трех метров;
- Высокую жесткость.
Поэтому, когда требуется уложить трубопровод на сложных или изогнутых участках сети, при сборке приходится воспользоваться множеством фасонных изделий, что совсем недешево. Такие расходы существенно отразятся на общей стоимости всей системы канализации.
Коричневые трубы – для наружных работ

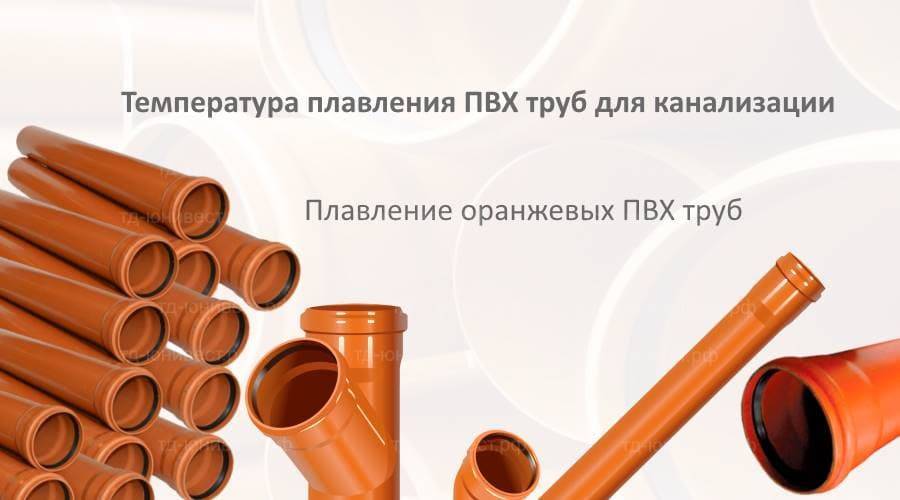

Коричневые ‒ или рыжие ‒ трубы предназначены для проведения наружной части канализации. Их делают из прочного поливинилхлорида. На таких трубах вы можете обнаружить маркировку с одной из трех латинских букв, говорящую о максимальной нагрузке, которую способна выдержать канализация. Буква L свидетельствует о том, что труба может выдержать до 200 кгс/м², N ‒ до 400, а S ‒ до 800.
В отличие от серых и белых труб, коричневые не выдерживают большой температуры, их максимум ‒ + 60 °С. Но зато они не боятся понижения внешней температуры до морозного минуса.
ФОТО: st33.stpulscen.ruПри нагревании эти трубы увеличиваются в длину, следует это учитывать при прокладке
Коричневые трубы можно прокладывать на двухметровой глубине, но только не там, где проходит дорога. Такая нагрузка может деформировать пластик, а это приведёт к засорам ‒ и даже протеканию. Более высокой прочностью обладают гофрированные трубы.
Нужно помнить, что рыжие трубы чувствительны к агрессивной химии. Они могут пострадать от кислотосодержащих стоков и моторного масла. Если есть необходимость в ликвидации таких материалов, выбирают трубы с особой маркировкой ‒ НПВХ.
