Циркуляционный насос для отопления: как выбрать и лучшие модели

Резьба или фланец?

Различают два типа соединения:

• Большинство подобных устройств имеет резьбовое соединение, обусловленное диаметром трубопровода, не превышающим 2 дюймов. Это обеспечивает удобство при монтаже без использования дополнительных инструментов.
• Насосы с фланцевым соединением имеют уплотнительные кольца, которые делают конструкцию герметичной, чтобы внутрь не попадала вода. Эти резинки надо менять каждые 5-7 лет. Они быстро рассыхаются и хранить их не рекомендуется, поэтому лучше покупать новые кольца тогда, когда пришло время менять старые. Иными словами, нет необходимости покупать прибор сразу вместе с дополнительными резинками.

Рекомендации от эксперта

Монтаж насоса должен осуществляться с соблюдением следующих правил:

• обязательна установка байпаса, который при отключении электроэнергии обеспечит движение энергоносителя по системе;
• проверку можно осуществлять только в случае полного заполнения системы;
• обязательно нужно установить фильтр грубой очистки.

Важно!

1. Байпас – небольшой участок трубы, встраиваемый в обход циркулярного насоса.
2. Желательно установить и фильтр для тонкой очистки.

Если внимательно рассмотрите фотографии с установленными циркуляционными насосами, непременно заметите, аппараты с мокрым ротором всегда монтируются вертикально!

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.

Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки

Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.

Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.

Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.

Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.

После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.

Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

Циркуляционный насос WCP 25-80G (180 мм)

Практически ни в чем не уступает победителю рейтинга циркуляционный насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору, насосы циркуляционные дают возможность пользователю выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)

Достоинства:

• компактные размеры
• небольшой вес
• трехпозиционный регулятор
• доступная цена

Недостатки:

шумная работа

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

• бесшумностью работы;
• небольшим размером, малой массой;
• низким потреблением электрической энергии;
• длительностью эксплуатации без необходимости обслуживания;
• лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

• Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
• Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

• горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
• вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
• блочные, в виде шкафчиков, которые монтируют в стену.

Какие есть виды циркуляционных насосов

Всего существует два вида циркуляционных насосов: с сухим и мокрым ротором. Задачи они выполняют одинаковые, однако внутреннее устройство у них разное.

Циркуляционные насосы с сухим ротором не имеют прямого контакта с водянистой средой, которую они заставляют перемещаться по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов таких циркуляционных насосов происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

Циркуляционные насосы с мокрым ротором предусматривают нахождение в водянистой среде как самого рабочего колеса, так и ротора электрического двигателя, что в свою очередь обеспечивает охлаждение постоянно двигающихся деталей агрегата. Достоинствами этого типа насосов являются долгосрочная эксплуатация, малый шум работы и небольшой размер. Также эти циркуляционные насосы легко устанавливаются и встраиваются в систему трубопровода, что исключает возможность лишний раз вызывать сервисного инженера. Из минусов таких конструкций — малый коэффициент полезного действия (КПД от 30 до 50%). Насосы с мокрым ротором в основном применяются для автономного снабжения теплом частных домов, а также квартир. Стоит особо подчеркнуть, что такой тип циркуляционных насосов предназначен исключительно для систем отопления, а не для снабжения питьевой водой.

Типы циркуляционных насосов

На сегодняшний день существует достаточно большое количество циркуляционных насосов. Как выбрать насос для отопления? Наиболее распространенными из них являются два – насосы с сухим и с мокрым ротором.

Однако, прежде чем приобретать тот или иной тип насоса, следует определить, каким именно характеристикам он должен соответствовать

Какой нужен насос для отопления и что же следует принимать во внимание, чтоб сделать правильный выбор циркуляционного насоса для отопления:

• общая площадь, которую необходимо будет отапливать;
• требуемый уровень температуры в помещении;
• тип топлива;
• количество этажей в отапливаемом здании;
• тип и функциональность отопительного котла;
• давление теплоносителя в трубах и уровень температуры на входе и на выходе котла.

Прежде всего, он может быть встроен непосредственно в отопительный котел – это можно пронаблюдать в большинстве современных моделей. Второй способ – вваривание циркуляционного насоса как отдельного элемента отопительной системы.

Насос в системе отопления

Второй вариант монтирования насоса чаще применяется в домах, где используются более старые модели отопительных котлов. Они не имеют встроенного насоса – циркуляция теплоносителя в таких системах осуществлялась при помощи разницы в массе и плотности горячего и холодного теплоносителя. Для большей эффективности трубы такой системы прокладывались под уклоном. Внедрение в такую систему циркуляционного насоса значительно увеличивает скорость перемещения теплоносителя – и соответственно, скорость прогрева помещения.

Последние материалы из раздела “Товары для дома”

Рейтинг цепных бензиновых пил

Цепные бензиновые пилы станут лучшими помощниками вам при распиловки дров или в строительстве. Но, разнообразие цепных пил, которые …

Обзор мотопомп

Мотопомпы – незаменимый помощник для осушения участков земли, огородов, траншей, бассейнов и прочего. Конечно, напрямую качество …

Топ 15 профессиональных бензопил

Профессиональные бензопилы всегда придут на выручку когда это необходимо. В частном доме или на даче много работы, связанной с …

Топ 15 бензопил для дома

Бензопилы для дома являются тем инструментом, который просто необходим. Но на современном рынке так много вариантов и предложений от …

Лучшие профессиональные мойки высокого давления

Профессиональные мойки высокого давления являются той техникой, без которой жизнь была бы совершенно иная. И дело здесь в том, что она …

Рейтинг насосных станций

Насосные станции все чаще и чаще пользуются популярностью у жителей частных домов. Для стабильной работы системы водоснабжения или …

Speroni S.p.A

В 1946 году, Джузеппе Сперони из Кастельново-ди-Сотто открыл небольшую ремонтную мастерскую Speroni S.p.A. А вскоре, оценив потребности местного потребителя, перепрофилировал свое дело на производство насосного оборудования. Вместо активного развития и быстрого прорыва на всемирный рынок была выбрана иная стратегия, нацеленная исключительно на качество выпускаемой продукции. Сегодня, как и 70 лет назад, все производственные мощности компании (включая лабораторию и производственно-сборочные цеха) находятся в Италии. Что никоим образом не мешает продвигать насосное оборудование (4000 изделий производится за день) на внешнем рынке (а это порядка 120 стран). В РФ итальянцы развернули торгово-сервисную сеть и установили на свою продукцию 1 год фирменной гарантии.

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
Marina SCR 25/60-180 S/CE	5.5 / 3.3	28-44-63	-10…+110	0…+40	Резьба /1½	91	4613
Marina SCR 25/40-180 S/CE	4.5 / 3.3	28-44-63	Резьба /1½	75	4586
SPERONI SCR 32-40	4 / 3	28-44-63	Резьба / 2	66	2791

Смотреть видеообзор, раскрывающий производственный потенциал и объемы работ компании Speroni S.p.A.:

Расчет рабочего давления в контуре

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

• бесшумностью работы;
• небольшим размером, малой массой;
• низким потреблением электрической энергии;
• длительностью эксплуатации без необходимости обслуживания;
• лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

• Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
• Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

• горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
• вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
• блочные, в виде шкафчиков, которые монтируют в стену.

Что это такое?

Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.

Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.

Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.

Wilo Yonos Pico 25/1-6

• Потребляемая мощность – 40 Вт.
• Максимальное давление – 10 атм.
• Высота подъема воды – 6 м.
• Производительность – 58 л/мин.
• Габаритные размеры – 198х180х109 мм.
• Масса – 1,8 кг.

Завершает наш сегодняшний рейтинг Wilo Yonos Pico 25/1-6 – производительный циркуляционный насос, предназначенный для использования в бытовых системах отопления и водоснабжения. Корпус изготовлен из серого чугуна, который эффективно противостоит коррозии. Встроенный фильтр грубой очистки исключает попадание крупных фракций грязи внутрь насоса, тем самым продлевая срок его эксплуатации.

Особенностью модели является цифровая панель с монохромным дисплеем, на который выводится давление в системе и текущий уровень энергопотребления. Управление насосом интуитивно понятное, на уровне пользователя. Она дает возможность плавной регулировки частоты вращения крыльчатки, в зависимости от режима работы. Интегрированный перепускной клапан позволяет производить удаление воздуха из системы перед первым запуском и в случае порыва тепловых магистралей. Функция автоматического перезапуска повышает надежность эксплуатации. Благодаря применению запатентованной технологии Wilo-Connector удалось снизить время, необходимое для монтажа насоса.

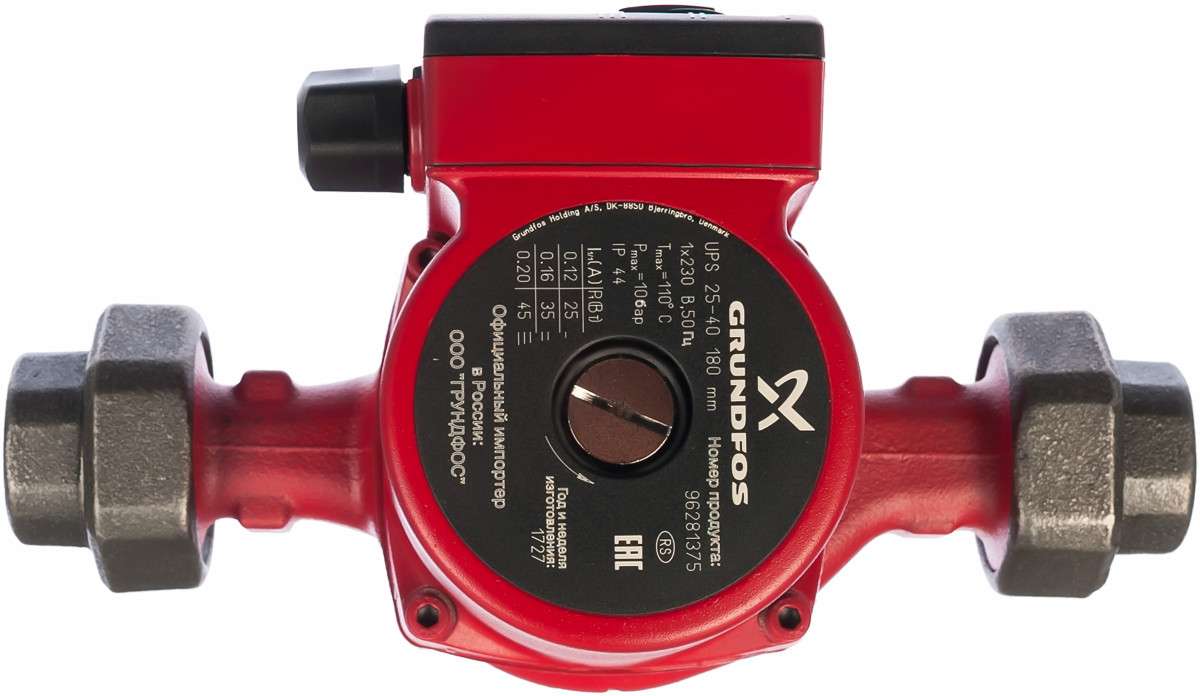

Циркуляционный насос Grundfos UPS 25-40 180

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.

Циркуляционный насос UPS 25-40 180 (45 Вт)

Достоинства:

• тихая работа насоса
• экономичный расход электроэнергии
• универсальность
• асинхронный двигатель

Недостатки:

высокая цена насоса

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м

Ду25 с биметаллическими отопительными приборами – 2м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

FAQ

Циркуляционный насос гудит, но не создает давление в системе: в чём дело?Возможно, проблема в завоздушивании насоса, в соскочившей крыльчатке или инородном теле, которое мешает лопастям насоса вращаться. Поставить диагноз по одним симптомам здесь нельзя. Лучше всего, если диагностику устройства проведёт профессионал.

В чём причина перегрева и шума циркуляционного насоса?Причин может быть масса: неправильное подключение насоса к электропитанию или к системе отопления, инородное тело в системе, засорённый теплоноситель, износ или недостаточная смазка подшипников и т.д. Если температура насоса заметно отличается от температуры остальной системы отопления, то лучше провести профессиональную диагностику оборудования. Неумелые действия могут вывести прибор из строя окончательно.

Ключевые различия циркуляционных насосов

Оборудование отличается комплектации, техническими параметрами, габаритами. Однако ключевой характеристикой является вид двигателя:

• мокрый тип. Этот вариант циркуляционного насоса привлекает домовладельцев бесшумной работой. За счёт того, что тепловая жидкость выступает смазкой, не потребуется дополнительное обслуживание оборудования. В современных моделях циркуляционных систем производители устанавливают регуляторы скорости. Вы можете установить рабочую скорость в теплоносителе, которая определит энергопотребление включенного насоса. Большинство моделей предусматривают три скоростных режима. Вы настраиваете насос под условия эксплуатации и пользуйтесь его преимуществами, ориентируюсь на экономию и комфортное использование;
• Сухой тип. Для таких насосов присущ более шумный рабочий режим. Конструкцией предусмотрено расположение электродвигателя на валу насоса. Он защищен герметичным корпусом, поэтому жидкость не поступает в систему. За счёт этого исключена автоматическая смазка. Из-за этого элементы оборудования могут быстрее изнашиваться.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — это такой агрегат, работающий в замкнутой отопительной системе и выполняющий перемещение теплоносителя в трубопроводе. Устройство поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип работы циркуляционного насоса

Теплоноситель поступает в полость (углубление) насоса, где ему придается центробежное движение движущимися лопастями. Далее теплоноситель попадает в спиральный канал и по инерции с уже приобретенной скоростью, спиралевидным потоком, снижающим гидравлическое сопротивление, поступает далее. В этом месте создается разрежение, куда засасывается новая порция теплоносителя. Поскольку после установки агрегат работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Устройство циркуляционного насоса

Циркуляционные насосы для отопления представляют собой закрытую конструкцию, которая состоит из электрического двигателя и махового колеса или ротора.

Циркуляционный насос состоит из следующих частей:

• Корпус насоса. Корпус изготовлен из нержавеющей стали, бронзы, чугуна.
• Ротор, передающий вращение от вала двигателя к блоку турбины.
• Крыльчатка турбины с наклонными лопатками, ещё такую крыльчатку называют рабочим колесом.
• Различные прокладки для изоляции от воды или теплоносителя.
• Электрическая часть, переключающая режимы работы и осуществляющая контроль параметров двигателя.
