Что из себя представляет централизованная система водоснабжения

Достоинства и недостатки комплекса

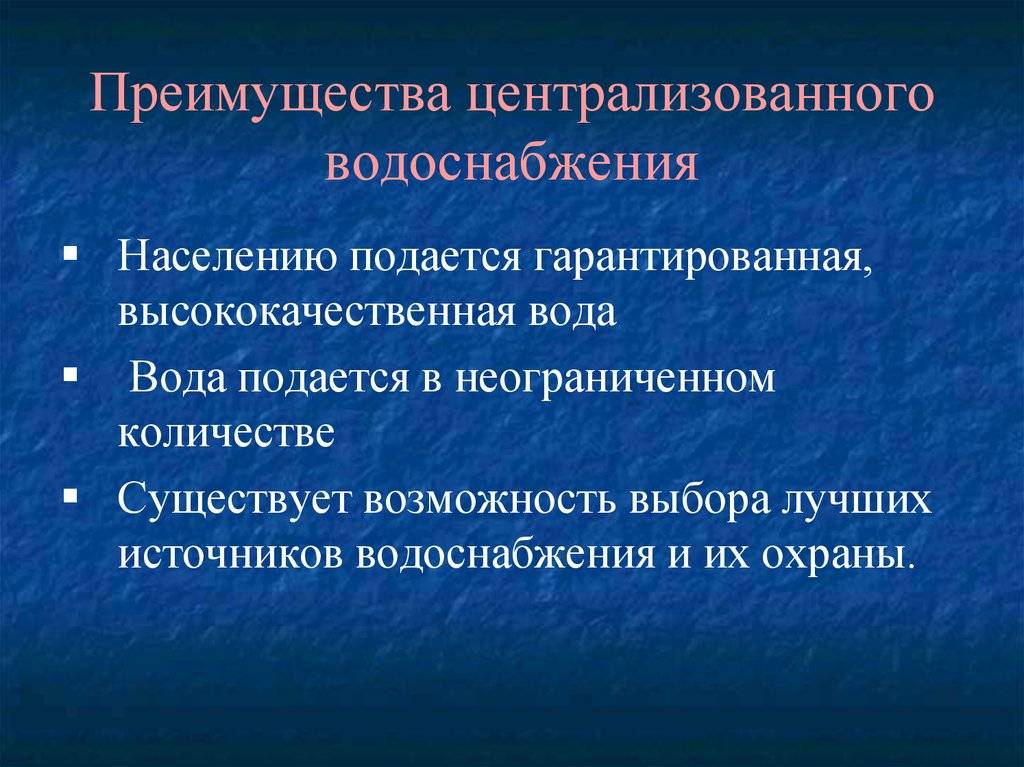

Водоснабжение холодное (ХВС) центральное или централизованное предоставляет пользователю массу преимуществ

1. Отсутствие необходимости в бурении скважины или рытье колодца, так как об обустройстве источника позаботится управляющая организация.
2. Снятие с пользователя ответственности за обслуживание, ремонт системы.
3. Получение вместе с ХВС комплекс водоотведения.
4. Получение ресурса в неограниченном объёме без необходимости установки накопительной ёмкости, гидроаккумулятора.
5. Независимость от электричества.
6. Простое подключение к главной магистрали.

Среди минусов, которые даёт централизованное водоснабжение, стоит отметить

1. Низкое качество предоставляемого ресурса, который зачастую засорён ржавчиной, добавками хлора. Решить эту проблему можно дополнительной установкой в доме фильтров.
2. Необходимость ежемесячной оплаты потреблённого объёма согласно показаниям счётчика.
3. Получение разрешений и составление проекта подключения к центральному водопроводу для владельцев частных домов.
4. Зависимость пользователей от графиков, возможных аварий, поломок.

Нормативные требования

При организации централизованного водоснабжения необходимо соблюдать государственные нормативные требования по устройству внешних сетей (СНиП 2.04.02-84) и внутреннего водоснабжения зданий (2.04.01-85). Эти документы регламентируют устройство системы, характеристики позиционирования и характеристики ее структурных элементов.

Нормативные требования к качеству воды хозяйственно-питьевого назначения указаны в СанПиН 2.1.4.1074-01, ГОСТ 2874-82. В документах также прописаны правила осуществления контроля за его характеристиками. Стандарты обязательны для юридических лиц, предпринимателей, деятельность которых связана с проектированием, строительством и управлением централизованным водоснабжением.

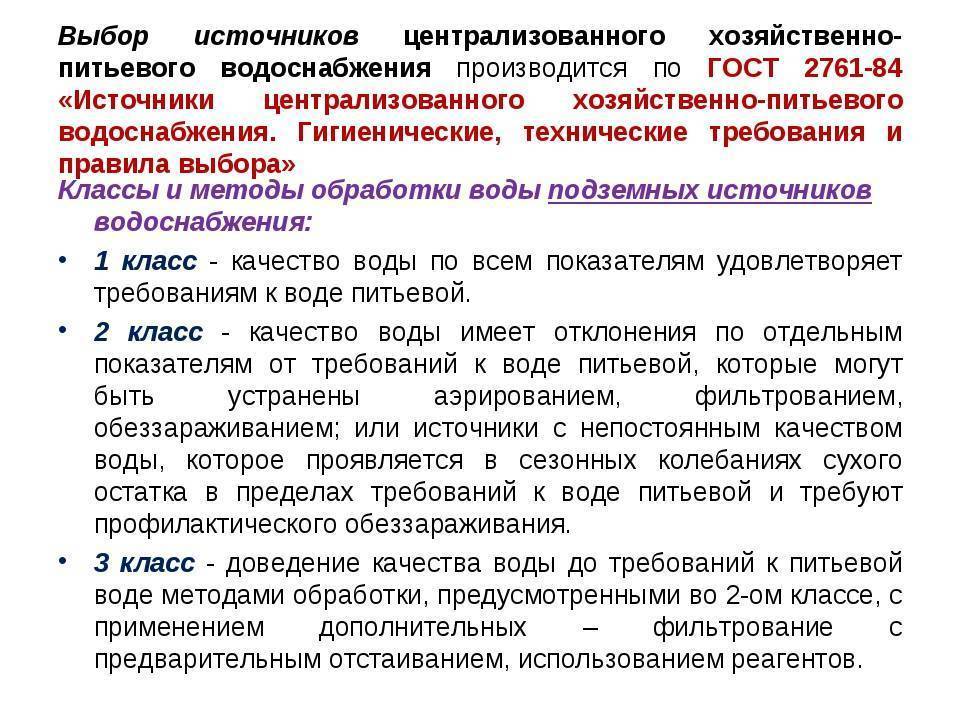

Признаки источника водоснабжения

В обычном понимании таким источником может быть любой объект природного или искусственного происхождения, который дает воду. Но это не совсем так, поскольку для использования такого объекта в качестве снабжающей коммуникации должны соблюдаться особые требования. В первую очередь на водозаборные сооружения должно поступать достаточное количество ресурса, необходимого для нужд конкретного потребителя. Более того, в некоторых случаях источниками признаются лишь те объекты, которые потенциально способны обеспечить и превышение норм снабжения в перспективе. Также источник должен предполагать бесперебойность и стабильность обеспечения своих потребителей. Во многом это зависит от технической реализации коммуникационной системы подачи воды, но и сам отбор должен осуществляться без риска незапланированных задержек.

Классификация сети

Водопроводная магистраль бывает внутренней и наружной. Наружное водоснабжение состоит из следующих элементов:

• трубы из полипропилена, стали, ПВД;
• резервуар для забора воды;
• насос;
• смотровой колодец с водозапорной арматурой;
• резервуары для хранения и система очистки воды.

В процессе обустройства наружных сетей водоснабжения соблюдаются установленные нормы и требования СНиП. Внешнее водоснабжение классифицируется на следующие виды (по назначению):

• бытовое;
• противопожарное;
• производственное;
• оросительное;
• оборотное.

По методу разводки трубопровода сеть может прокладываться по нескольким схемам:

• тупиковая – применяется для обеспечения водой маленьких объектов;
• кольцевая – предназначена для бесперебойной подачи жидкости. Для её обустройства используется большое количество расходных материалов.

Специалисты различают следующие способы прокладки труб:

1. Наземная.
2. Поземная.
3. Траншейная.
4. Бестраншейная.

Поверхностные источники водоснабжения

Это обширная группа, которая включает реки, озера, гейзеры, ледники и другие природные объекты, которые могут выступать источниками воды. Как правило, представители данной категории используются в хозяйственных и производственных нуждах. Такое применение обусловливают характеристики жидкого ресурса. В частности, вода рек отличается мутностью, цветностью и низким содержанием минеральных солей. Эти свойства не позволяют в полной мере использовать данный источник в качестве поставщика питьевой воды. Но при минимальной степени загрязненности водозаборные сооружения могут предусматривать первичную очистку. Таким образом, расширяется диапазон направлений потребления, в которых может использоваться вода. Но бывают и исключения – например, гейзеры и родники нередко применяются в качестве поставщиков чистой воды. Разумеется, если конкретная точка забора получает ресурс, обладающий приемлемыми характеристиками.

Схемы водопровода

Чтобы проложить трубопровод для будущей системы водоснабжения, подготавливается схема. На ней указываются все элементы сети, основные технические характеристики трубопровода. Чтобы транспортировать воду от источника к нужному объекту, используют водоводы. Они могут состоять из 2-х и больше трубопроводов, которые располагаются параллельно относительно друг друга.

Чтобы подать воду к месту потребления, обустраивается наружная система водоснабжения. Вода, поступающая к конкретным точкам водоразбора внутри объекта, требует обустройства внутреннего водопровода. С учетом конфигурация наружная сеть монтируется по замкнутому либо разветвленному типу.

С помощью кольцевой сети обеспечивается постоянная подача жидкости. Но для обустройства такой системы потребуется большое количество расходного материала, включая арматуру, фасонные части.

Замкнутая сеть эффективна, если нужно обеспечить водой маленькое хозяйство. Тупиковая система обустраивается на объектах, где наблюдаются перерывы в водоснабжении либо происходят частые аварии.

Наружная система водоснабжения состоит из главных и второстепенных линий. Отдельный трубопровод необходимо для технической воды, которая не должна перемешиваться с питьевой водой. В таком случае рекомендуется сделать 3 схемы.

Отдельно подготавливается чертеж для технического и питьевого трубопровода. Дополнительно делают общую схему системы. Если чертеж выполняется самостоятельно, рекомендуется воспользоваться миллиметровой бумагой. При отсутствии навыков в составлении схем рекомендуется проконсультироваться со специалистами.

Вода из водопровода под давлением поступает во внутреннюю сеть. Для этого предусмотрен в почве специальный ввод, представленный в виде трубопроводного ответвления от наружной сети до водомерного узла или запорной арматуры, уложенной внутри обслуживаемого объекта.

С учетом расположения разводящей линии по отношению к водоразборным точкам, различают верхнюю и нижнюю разводку системы водоснабжения. В верхней разводке магистраль располагается выше точек водоразбора, а в нижней – ниже. В наружной сети наблюдается низкое давление, а во внутренней требуется высокое давление. Для этого устанавливают насос и специальный бак.

Кольцевая внутренняя сеть водоснабжения обустраивается для технологических целей. Если в ней предусмотрено 10 и больше точек, тогда её подключают к внешней системе с помощью двух и более вводов. Использование тупиковой схемы ограничено.

Наружная сеть водоснабжения прокладывается в почве. В местностях с постоянной мерзлотой водопровод проводится над землей. Для этого подготавливают специальные опоры, требующие последующей теплоизоляции. В качестве утеплителя применяется минеральная вата.

Многоквартирный дом

ХВС

В абсолютном большинстве многоквартирных домов, холодное водоснабжение — централизованное, с подачей воды из подземной магистрали. Ввод проходит ниже уровня грунта, через фундамент или под ним.

–>

Из чего состоит система водоснабжения пятиэтажных домов?

Водомер

Водомерный узел отвечает за учет расхода воды всем домом. Он включает:

• Пару задвижек или шаровых кранов (перед водосчетчиком и после него);
• Собственно водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах);
• Как минимум один контрольный вентиль для сброса воды и замера давления;
• Опционально — грязевик или фильтр грубой очистки, и обводную линию с собственной запорной арматурой на ней. Обводная линия используется во время ремонта или поверки водосчетчика. При штатной работе водомерного узла, запорная арматура на ней закрыта и опломбирована.

Водомерный узел с грязевиком и обводной

Зоны ответственности разделены так: система водоснабжения и водоотведения дома обслуживается жилищниками; ввод — Горводоканалом. Граница проходит по первому от фундамента фланцу входной задвижки.

Розлив

Розлив ХВС — толстая горизонтальная труба, отвечающая за разводку холодной воды по стоякам. Типичный диаметр — от 50 до 100 мм, в зависимости от количества квартир в доме.

Стояки

Стояки холодного водоснабжения — вертикальные тупиковые трубы диаметром 20-32 мм. От стояка в каждой квартире отходит подводка ХВС, разводящая воду по сантехническим приборам. Типичный размер стальной подводки — ДУ15 (внутренний диаметр трубы примерно равен 15 миллиметрам).

Розлив и стояк холодной воды

Подкачки

При застройке выше 9 этажей или в районах со значительными перепадами уровня грунта дома или группы домов снабжаются подкачками — насосами, поднимающими воду на необходимую высоту.

Подкачка поднимает воду на верхние этажи при недостатке давления

ГВС

Система централизованного горячего водоснабжения подает в квартиры техническую воду, выполняющую заодно функции теплоносителя в отопительной системе. Вода в зависимости от сезона (и, соответственно, рабочей температуры теплотрассы) отбирается из подающей или обратной нитки.

Врезки ГВС располагаются между входными задвижками и водоструйным элеватором элеваторного узла.

Элеваторный узел с врезками горячего водоснабжения

Элементы

Основные элементы системы домашнего водоснабжения горячей водой:

Врезки в элеваторный узел. Каждая врезка снабжается запорной арматурой — задвижкой, вентилем, пробковым или шаровым краном. Количество врезок —2 или 4 (по 1 или 2 на подаче и обратке);

• Розлив (или 2 розлива) горячего водоснабжения — горизонтальные трубы диаметром 25-100 мм;
• Стояки ГВС диаметром 20-32 мм;

Розлив и стояк ГВС в подвале многоквартирного дома

Внутриквартирные подводки диаметром 15 мм.

Разводка

В старых домах (постройки начала 70-х годов, и более ранней) разводка ГВС — тупиковая, полностью идентичная разводке холодной воды. В более новых многоквартирных домах, ГВС обычно реализуется с циркуляцией в соединенных перемычками на верхних этажах стояках.

Соединяться могут:

Изображение	Описание
Полотенцесушитель размыкает единственный стояк ГВС	Собственно стояки ГВС в нескольких квартирах. Признак такой разводки — полотенцесушители, размыкающие стояк горячей воды.
Через квартиру проходят стояки ГВС и полотенцесушителей, соединяющиеся перемычкой на верхнем этаже или чердаке	Стояк ГВС со стояком полотенцесушителей. В этом случае по квартире проходит две горячих вертикальных трубы разного диаметра (стояк полотенцесушителей обычно тоньше и имеет размер ДУ20 против ДУ25 — ДУ 32 у стояка ГВС).

Полотенцесушитель подключен между стояком и подводкой ГВС

Характеристики и типы источников

Водозабор осуществляется с источников, которые должны соответствовать ряду требований:

• Контролируют наличие опасных загрязнений. Данное правило особенно касается озер, где отсутствует естественное течение.
• При выборе поверхностных источников водозаборные сооружения размещают на участке реки с устойчивым руслом. Это предупреждает их разрушение.
• Забор организуют выше устья впадающих в реку притоков. Такой подход снижает вероятность проникновения дополнительных загрязняющих веществ в источник.
• Оборудованная система должна обеспечивать бесперебойную подачу ресурсов в необходимом объеме.

К поверхностным источникам относят реки, озера, искусственные водоемы и резервуары с глубиной не менее 2,5 м. Их разделяют на русловые, ковшевые, береговые. Для искусственных источников глубина забора должна быть максимально большой. Это позволит получить воду с оптимальными характеристиками. На больших глубинах отсутствует эффект цветения. Также не происходит забор из высокоминерализованного слоя, который обычно размещается ближе к поверхности.

В качестве подземных источников выбирают гидрологические системы, находящиеся в верхних слоях земной коры. Это грунтовые воды, артезианские скважины, верховодки. Водозабор организуют на минимальном расстоянии от населенного пункта, предусматривают возможность расширения при увеличении водопотребления. Данная схема имеет много преимуществ – высокое качество воды и постоянство ее параметров.

Принцип работы

Сначала жилой объект, который нужно обеспечить теплом, подключают к теплосети от котельной или ТЭЦ. Для этого в трубопроводах объекта ставят задвижки, от которых идут тепловые узлы. Затем ставят грязевики — устройства, которые будут препятствовать скоплению в трубопроводе грязи и окисей металла.

После установки задвижек и грязевиков ставят главный узел все отопительный системы — элеватор. Его функция — остужать перегретую с ТЭЦ воду до оптимальной температуры.

Дело в том, что вода, поступающая в ТЭЦ для нагрева, перегревается до слишком высокой температуры — 130-150 градусов Цельсия, а чтобы жидкость при этом не превратилась в пар, в теплосети создаётся оптимальное давление. Поэтому возникла необходимость остужать перегретую воду с помощью элеватора.

Фото 1. Так выглядит элеватор — смесительный узел для отопления дома, который работает как циркуляционный насос и смеситель.

По состоянию элеватора можно также определить уровень перепада температур в теплосети: когда это происходит, сопло элеватора изменяет диаметр.

За элеватором отопления следуют ещё одни задвижки, с помощью которых отключается и подключается отопление в жилых объектах.

Монтаж сбросов — ещё одна важная деталь установки централизованного отопления. Сбросы — это специальные вентили, предназначенные для перезапуска системы. В самую последнюю очередь устанавливаются теплосчётчики для определения количества переданного объекту тепла.

Подключение на балконе или лоджии

Подключение центральной отопительной системы на балконе или в лоджии — весьма противоречивое явление. Дело в том, что план работ по подключению необходимо будет согласовать с БТИ. Кроме того, замерзание воды в трубах тоже не представляется приятным. Для отопления балкона лучше использовать электрический обогреватель или сделать пол с подогревом.

Установка в гараже — без полипропилена

В гараже провести центральное отопление возможно, если в нём оборудована магистраль отопительной системы. Если магистрали нет, то можно её оборудовать.

Важно правильно отнестись к выбору материала для трубопровода. Не рекомендуется использовать полипропилен в качестве материала для труб

Но это возможно тогда, когда гараж пристроен к жилому дому. Если гараж — отдельная постройка, то уместно рядом с ним соорудить автономную котельную, которая будет отапливать его помещение, правда, на это уйдёт большое количество средств.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

• попутным движением теплоносителя;
• движением воды верху вниз;
• встречным движением снизу вверх.

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

1. Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
2. Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
3. Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом

Структура системы центрального отопления

Основными структурными элементами системы центрального отопления являются:

1. 1. 1. Источник тепловой энергии. в качестве которого могут выступать крупные котельные или теплоэнергоцентрали (ТЭЦ); в них осуществляется нагрев теплоносителя за счет использования какого-либо вида источника энергии.
         При этом в котельных для передачи тепловой энергии до потребителей используется вода, тогда, как в ТЭЦ она сначала нагревается до состояния пара, имеющего более высокие энергетические показатели и направляющегося в паровые турбины для выработки электроэнергии. И уже отработанный пар используется для нагрева той воды, которая поступает в систему отопления многоквартирного дома.

Одна теплоэнергоцентраль способна заменить несколько котельных, в результате чего не только снижаются расходы на строительство и высвобождаются значительные площади, но и значительно улучшается общая экологическая обстановка.

1. Теплосети – сложная, разветвленная, протяженная система трубопроводов, предназначенная для транспортировки тепла к объектам.
   Они представляют собой два теплопровода – подачи (горячий) и обратный (с отработанным теплоносителем), выполняемые обычно из стальных труб диаметром 1000-1400 мм. Прокладка теплосетей может осуществляться как наземным, так и подземным способом с обязательной теплоизоляцией в обоих случаях.Необходимо отметить, что крупные централизованные схемы теплоснабжения имеют, как правило, несколько источников теплоты, связанные резервными магистралями и обеспечивающие надежность и маневренность их функционирования.
2. Потребители тепла – отопительное оборудование, установленное непосредственно в многоквартирном доме или другом объекте.

   Общая схема центрального отопления

Что такое централизованная система водоснабжения

Под централизованной системой водоснабжения понимают организованную систему сооружений и трубопроводов, обеспечивающей забор воды из разных источников (рек, озер, водоемов, грунтовых вод, скважин) и подготовку до требуемых параметров, хранение и подачу ее локальным потребителям, а также прием и очистку сточных (отработанных) вод.

Классификация систем центрального водоснабжения

В зависимости от того, как будет потребляться вода, централизованное водоснабжение должно обеспечивать следующие требования водопотребления:

• хозяйственно-питьевое – для жилых, общественных и производственных зданий;
• производственное – для промышленных, сельскохозяйственных и коммунально-бытовых предприятий;
• противопожарное;
• внутреннее – для обеспечения самих централизованных систем.

Кроме того, оно может подразделяться на системы по следующим признакам:

• в зависимости от объекта потребления (городские, поселковые, производственные и т.п.);
• по способу подачи воды (напорные и безнапорные);
• в зависимости от технологии использования воды – прямоточные, замкнутые, оборотные и последовательные.

По надежности обеспечения водой централизованные системы водоснабжения имеют следующие категории, регламентирующие степень снижения подачи воды согласно этой таблице:

Категория	Степень снижения от расчетного расхода не более, %	Длительность в сутках, не более	Аварийное отключение или снижение ниже установленного порога, не более
I	30	3	10 мин
II	10	6 часов
III	15	24 часов

Основные требования, предъявляемые к качеству питьевой воды

Особые требования предъявляются к питьевой воде, параметры которой должны отвечать СанПин 2.1.4.1074-01 Минздрава России от 01.2002 года «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества». Если централизованная система водоснабжения подает питьевую воду, то она в полной мере должна соответствовать этим правилам. Другое дело, если это не так, что стало чуть ли не нормальным явлением.

Тем не менее, вода для питья должна быть безвредной и по химическому составу, и по антибактериальным (микробиологическим и паразитологическим) параметрам. Ведь в бане придется не только пить ее, но и пользоваться при мытье в моечном отделении.

Централизованное водоснабжение

Централизованное водоснабжение в сочетании с канализова-нием территории населенных мест и промышленных предприятий является одним из основных условий их санитарного благоустройства. Устройство канализации вызывается необходимостью удаления с территории населенных мест как бытовых, так и промышленных сточных вод. В связи с этим возникает ряд важных вопросов охраны водоемов от загрязнения, npa-i вильное разрешение которых определяет возможность использования водоемов в качестве источников питьевого и промышленного водоснабжения, для культурно-бытовых нужд населения и других народнохозяйственных целей.
 

Централизованное водоснабжение для питья базируется в основном на заборе воды из водохранилищ и скважин.
 

Централизованное водоснабжение в сочетании с канализова-нием территории населенных мест и промышленных предприятий является одним из основных условий санитарного благоустройства. Устройство канализации вызывается необходимостью удаления с территории населенных мест бытовых и промышленных сточных вод. В связи с этим возникают важные задачи охраны водоемов от загрязнения, правильное решение которых определяет возможность использования водоемов в качестве источников питьевого и промышленного водоснабжения.
 

Для централизованного водоснабжения; при нецентрализованном питьевом водоснабжении вода подлежит обеззараживанию.
 

Схема смотрового колодца на горизонтальном водозаборе.| Схема водосборного двухсекционного колодца.

Для централизованного водоснабжения применяют трубчатые, га-лерейные и штольневые горизонтальные водозаборы.
 

Источниками централизованного водоснабжения служат поверхностные ( 64 % в 2000 г.) и подземные ( 36 %) воды. Анализ приведенных данных показывает, что роль подземных вод в централизованном водоснабжении городских жителей все более возрастает.
 

Органолептические показатели воды ( СанПиН 4 – 01.| Радиационная безопасность питьевой воды ( СанПиН 4 – 01.

Источниками централизованного водоснабжения служат поверхностные и подземные воды. К поверхностным водам относятся: реки, озера, водохранилища, для которых характерны низкая минерализация, большое количество взвешенных веществ, сброс сточных вод, высокий уровень микробного загрязнения, цветение, изменение качества воды в зависимости от сезона года.
 

При централизованном водоснабжении дело значительно упрощается. Для этого потребуется тройник 2, к которому будет присоединен питающий шланг 1 и закольцованный отрезок 3 с равномерно распределенными по всей длине отверстиями.
 

При централизованном водоснабжении промышленных предприятий-буровые скважины с эрлифтами применяются в качестве резервного источника снабжения водой; невысокая экономичность эксплуатации эрлифта здесь не имеет существенного значения.
 

При централизованном водоснабжении промышленных предприятий буровые скважины с эрлифтами применяются в качестве резервного источника снабжения водой; невысокая экономичность эксплуатации эрлифта здесь не имеет существенного значения.
 

Водяные системы централизованного водоснабжения могут быть закрытыми и открытыми.
 

В отсутствие централизованного водоснабжения приобретают большое значение, особенно в сельских местностях, мобильные установки.
 

Как известно, централизованное водоснабжение обеспечивается в настоящее время двумя источниками – поверхностными водами рек и озер и подземной водой, получаемой в первую очередь при помощи водозаборных скважин. Использование подземных вод в качестве источников водоснабжения имеет ряд преимуществ перед использованием поверхностных вод. Эти преимущества заключаются прежде всего в возможности получения воды высокого качества, практически чистой в бактериологическом отношении, постоянной, независимо от периодов года, по своим физико-химическим свойствам и температуре.
 

Типы водопровода

Прежде чем провести наружное водоснабжение, рекомендуется определиться с его типом. По способы транспортировки воды до конечного объекта, сеть водоснабжения может быть технической. В этом случае вода используется только для производства. Её нельзя пить. Чтобы сэкономить, технические сети частично очищаются. Это позволяет повторно использовать отработанный водный ресурс.

Пожарная сеть обустраивается для пожаротушения. Такие системы укомплектовываются специальной техникой и гидрантом. При необходимости сэкономить, при выполнении прокладочных работ, пожарная система совмещается с технической, хозяйственно-бытовой либо тупиковой схемой. Для проведения монтажных работ необходимо руководствоваться принципами пожарной безопасности. Поэтому перед укладкой трубопровода нужно получить разрешение от соответствующих органов. Работы по монтажу проводятся самостоятельно либо с помощью профессионалов.

Чтобы использовать воду в быту, обустраивается хозяйственно-бытовая система. Вода, поставляемая по такой схеме, используется для питья. Перед прокладкой трубопровода разрабатывается план по первичной очистки жидкости. Для этого могут использоваться специальные станции либо фильтры.

Принцип работы

Независимо от того, какое наименование носят системы центрального водоснабжения, и откуда они производят подачу, схема их функционирования примерно одинакова. Она состоит из нескольких компонентов

1. источник
2. заборное оборудование
3. очистные сооружения
4. распределительная сеть трубопроводов

Для ХВС могут использоваться поверхностные (реки, озёра, хранилища) и подземные (скважины, колодцы) резервуары. Источники первого типа преимущественно применяются для обслуживания крупных объектов, густонаселённых пунктов. Второй вид ввиду ограниченных возможностей потребления чаще является составляющей не слишком разветвлённых и масштабных сетей: поселковых магистралей, животноводческих ферм, фермерских хозяйств.

Заборное оборудование, которое включает центральная система питьевого или технического водоснабжения – это насосные станции, подъёмные установки, осуществляющие выкачку ресурса из источника и его доставку к месту временного хранения. Очистные сооружения представляют собой комплекс, состоящий из отстойников, угольных, песочных фильтров, специальных обеззараживающих устройств и т.д. Цель их работы – водоподготовка для будущего потребления. В зависимости от цели использования ресурса (питьевая, техническая, хозяйственная) применяются различные методы и оборудование.

Распределительная система может быть самотёчной или напорной. Первый способ предполагает перемещение воды естественным путём, когда источник располагается выше объекта потребления. Он прост в организации, однако не подходит для обслуживания масштабных сетей. Его мощности будет недостаточно. Напорная централизованная система холодного водоснабжения предполагает установку дополнительного оборудования для подачи: насосных станций, вышек, которые обеспечат необходимый напор в домах и квартирах.

Трубопровод чаще всего прокладывается скрыто под землёй, что защищает его от повреждений, а также даёт возможность сохранить ландшафт в первоначальном виде. Вход в частные или многоэтажные дома проводится через фундамент.

Санитарная охрана источников водоснабжения

В процессе эксплуатации объекта, обеспечивающего снабжение чистой водой, важны поддержание и контроль гигиенических свойств жидкости. Достигается это не только изначальным выбором подходящего способа отбора ресурса, но и посредством специальной охраны конкретной территории. Таким образом, формируется санитарная зона, которая может распространяться не только на источники водоснабжения, но также и на коммуникационные сети в виде трубопроводов. Обычно такая охрана действует в комплексах водоснабжения, которые имеют особые режимы хозяйственной эксплуатации.

В зависимости от гидрогеологических условий местности, в которой находится охраняемый источник, предусматриваются защитные пояса с разными функциями. Например, санитарная зона, действующая в месте расположения артезианских скважин, формируется поясами, которые охраняют воды от загрязнений.

Характеристики и типы источников

Забор воды осуществляется из источников, которые должны соответствовать ряду требований:

• При выборе поверхностных источников водозаборные сооружения размещаются на участке реки с устойчивым руслом. Это предотвращает их разрушение.
• Проверьте наличие опасных загрязнений. Это правило в основном касается озер, где нет естественного течения.
• Оборудованная система должна обеспечивать бесперебойную подачу ресурсов в необходимом объеме.
• Ограждение организовано над устьем притоков, впадающих в реку. Такой подход снижает вероятность попадания загрязняющих веществ в источник.

К поверхностным источникам относятся реки, озера, водохранилища и водохранилища глубиной не менее 2,5 м, которые делятся на русловые, ковшовые и прибрежные. Для искусственных источников глубина забора должна быть максимально широкой. Это даст воду с оптимальными характеристиками. На большой глубине нет эффекта цветения. Кроме того, отсутствует ограждение от высокоминерализованного слоя, который обычно располагается ближе к поверхности.

В качестве подземных источников выбраны гидрологические системы, расположенные в верхних слоях земной коры. Это подземные воды, артезианские скважины и верхние воды. Водозабор организован на минимальном удалении от населенного пункта, предусмотрена возможность расширения при увеличении расхода воды. Эта схема имеет множество преимуществ: высокое качество воды и постоянство ее параметров.

Нормативные требования

При организации центрального водоснабжения должны обязательно соблюдаться государственные нормативные требования относительно обустройства наружных сетей (СНиП 2.04.02-84) и внутреннего водопровода зданий (2.04.01-85). Указанные документы регламентируют проектирование системы, особенности размещения и характеристики ее конструктивных элементов.

Нормативные требования относительно качества воды, применяемой для хозяйственно-питьевых целей, указаны в СанПиН 2.1.4.1074-01, ГОСТ 2874-82. В документах также прописаны правила осуществления контроля над ее характеристиками. Нормативы обязательны к выполнению для юридических лиц, предпринимателей, деятельность которых связана с проектированием, сооружением и эксплуатацией централизованного водоснабжения.
