Как правильно организовать систему автономного водоснабжения частного дома

Плюсы и минусы скважин

Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.

Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:

  • чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
  • высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
  • длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
  • стоимость воды получается дешевле, чем из центрального водопровода.

Недостатки:

  • бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
  • есть зависимость от электричества;
  • скважина требует проведения периодических профилактических работ;
  • есть риск заиливания и пересыхания.

Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

  • группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
  • циркуляционный насос;
  • расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Интеграция двухконтурного отопителя в гравитационную систему с возможностью принудительной циркуляции от насоса

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

  1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
  2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
  3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
  4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Правильная схема обвязки косвенного бойлера с источником тепла

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Как сделать водопровод в доме своими руками: схема внутренней разводки

Прокладка труб внутри дома выполняется двумя способами:

  • путем коллекторного соединения;
  • последовательным подключением каждой точки потребления к системе водоснабжения.

Монтаж разводки вторым способ рекомендован для небольших домов с малым количеством точек потребления. Такая система справляется с потребностями 2-3 жильцов, но и в этом случае одновременное включение нескольких точек водоразбора приводит к существенному падению давления в системе.

Коллекторное соединение сложнее, но оно позволяет поддерживать нужный напор воды в любой точке потребления воды. Поэтому в загородных коттеджах, где предполагается установка нескольких санузлов и раковин, при устройстве внутренней системы водоснабжения используется именно коллекторный способ разводки.

Если потребители находятся в значительном удалении от насосной станции, конечно, некоторые потери давления могут наблюдаться. Но если сравнивать их с потерями при последовательном соединении, они могут показаться несущественными.

Для самостоятельной разработки коллекторной схемы внутреннего водоснабжения и выполнения монтажных работ потребуется не только свободное время, но определенные строительные навыки. Если же вы таковыми не располагаете, доверьте выполнение работ специалистам. Не стоит экономить на устройстве внутренней системы водообеспечения. Ведь правильно смонтированный водопровод прослужит не менее 50 лет, не требуя при этом особых затрат на обслуживание и поддержание в работоспособном состоянии.

Эксплуатация и обслуживание

Бурильщики, которые проводили организацию скважины, обязаны предоставить инструкцию по использованию. В ней обычно содержатся следующие рекомендации:

  • Первые десять включений работу насоса необходимо регулировать — аккуратно поворачивать вентиль при заборе воды.
  • Первый отбор воды из скважины должен проводиться в течение двух часов, не более (можно меньше, например, для полива).
  • Обязательно отправляют воду на анализ, чтобы проверить ее качество. Делать это желательно раз в полгода.

При обслуживании на даче или в частном доме важно соблюдать такие правила:

  • своевременно проводить ревизию целостности обсадной трубы;
  • контролировать давление насоса при включенном и отключенном кране;
  • промывать скважину только в случае ее заиливания.

При обрушивании стенок обсадной трубы, скважину бурят заново.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Способы, которыми воду проводят из скважины в дом

Вариант 1 – автономное водообеспечение и подача воды в частный дом

Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).

Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.

Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.

Как подвести воду в загородном доме – вариант 2

Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки. Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.

Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.

Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой. При малом расходе, подойдёт и менее сильный.

Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.

Источник для водоснабжения

Чтобы вода постоянно поступала из-под земли, необходимо правильно оборудовать источник, это может быть:

  1. Родник.
  2. Колодец.
  3. Скважина.

Скважина

Скважина представляет собой просверленный шурф, которые дает возможность «доставать» воду из подземных пластов. Идеальный источник для систем автономного водоснабжения частного дома.

Чтобы процесс происходил без особых усилий, существует насосное оборудование, оно может быть самой разной мощности.

Для нормальной работы требуются такие элементы:

  1. Техника, которая позволяет поднимать воду, при этом часто используются различные автоматические приспособления.
  2. Большие емкости, где вода накапливается и отстаивается.
  3. Трубопровод, по которому вода перемещается.
  4. Запорная арматура.
  5. Регулирующие приспособления.

Колодец

Колодец – это один из источников автономного водоснабжения дома, который может служить для поступления воды. Глубина его может быть разной, на качество воды влияет экологическая ситуация,

Многое зависит от местности, где располагается дом. Не должно быть поблизости:

  • вредных производств;
  • очистных сооружений;
  • канализационных стоков;
  • нефтяных скважин.

Родник

Родники с кристально чистой водой можно встретить только в лесистой местности возле рек или озер. Встречаются не так часто родники с ключевой водой, которые могут обеспечить непрерывное поступление воды в течение длительного периода времени.

Найти водоносный слой – это задача не из простых. Такую работу могут выполнить специалисты с большим практическим опытом работы. Требуется уметь учитывать глубину залегания водоносных слоев, как они питаются, какой имеют ресурс.

Всего водяные ресурсы дифференцируются на три вида:

  • верховодные пласты;
  • грунтовые воды;
  • артезианские скважины.

Первый тип залегает на глубине до 9 метров, он подпитывается из атмосферных осадков, которые попадают в подземные «карманы» и затем аккумулируются в водоносных слоях.

Недостаток такого слоя заключается в том, что он зависит от климатических условий.

Вода из верхних пластов не совсем чистая, часто она имеет переизбыток вредных микроорганизмов. Подобную воду обычно используют для полива.

Грунтовые воды залегают на глубине до 50 метров, вода эта хорошая, проходя через различные пласты, она эффективно очищается. Лучшим источником воды считается артезианская скважина, ее глубина может достигать 260 метров, подобный источник имеет много достоинств. Выгоды от использования такого источника:

  1. Вода есть в любое время года.
  2. Скважина может функционировать десятки лет.
  3. Сохраняется качество и постоянный температурный режим.
  4. Отсутствуют болезнетворные микроорганизмы.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения – схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

  • составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
  • бурение скважины;
  • прокладка водопроводных труб;
  • подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

  • ударно-канатный метод;
  • шнековый метод;
  • гидробурение;
  • роторный способ;
  • забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

  • обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
  • кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
  • оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
  • насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

  • металл;
  • металлопластик;
  • полиэтилен;
  • полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

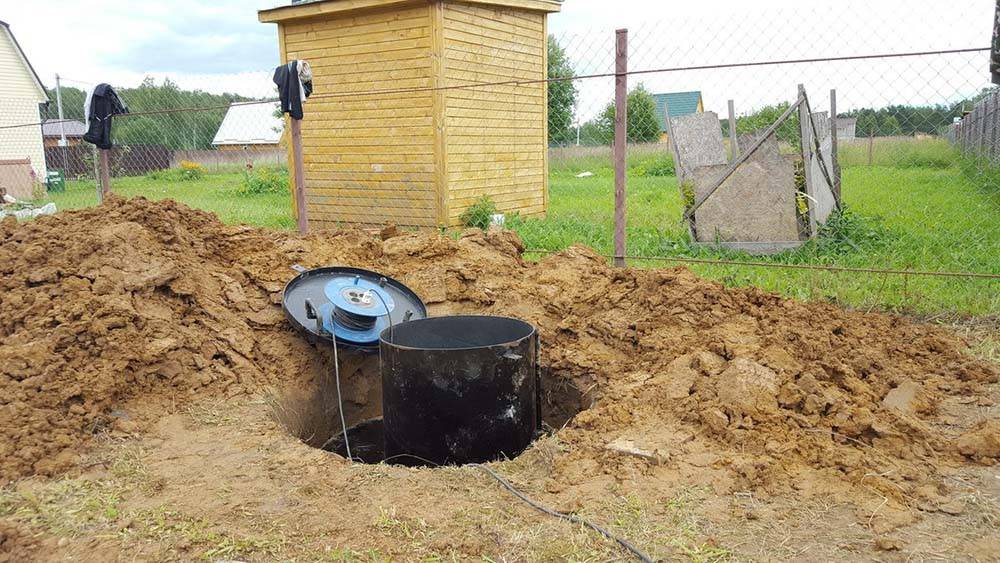

Ввод водопровода в кессон

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

  • для зимней консервации дома;
  • для чистки оборудования от отложений;
  • при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.

Схемы и оборудование для ГВС

Ошибкой будет считать, что отопление и автономное водоснабжение дома горячей водой – одно и то же. Конечно, можно установить одноконтурную систему, но это неудобно. Летом, когда отопление не нужно, и будет отключено, горячей воды также не будет. Но и в теплое время помимо летнего душа нужна система ГВС. Поэтому организация горячего водоснабжения выполняется с применением специального оборудования.

Электрический бойлер

Это бак с ТЭНами. Его объем рассчитывается, исходя из потребностей семьи и числа проживающих. Принцип действия следующий:

  1. Бак наполняется.
  2. ТЭНы подогревают ее до установленной температуры.
  3. При расходовании запас автоматически восполняется из системы ХВС.
  4. Как только температура падает, включается подогрев.

Современные модели имеют 2 нагревательных элемента. Один из них – основной, и отвечает за поддержание температурного режима. Второй – вспомогательный, который включается, когда нужно быстро нагреть весь объем.

Бойлер косвенного нагрева

Вместо Тэнов используется трубчатый теплообменник, по которому циркулирует теплоноситель, разогретый отопительным котлом. Плюсом является экономичность. Никаких затрат на энергоносители нет. Минус – наличие горячего водоснабжения только зимой, когда отопление включено. В теплых регионах этот способ вряд ли подойдет, а там, где холода – нормальное явление круглый год, это отличный метод обеспечения горячей водой.

Газовая колонка, двухконтурный котел

Главное отличие в том, что колонка – нагреватель проточного типа. Разогрев выполняется при сжигании газа. Тепло проходит через камеру с теплообменником. Такая система подходит для дачи, квартиры, коттеджа. Альтернатива – двухконтурный котел. Это единая установка, работающая в двух режимах: отопление, ГВС.

Устройство внутренней сети

Водопроводная сеть здания предназначена для распределения подаваемого ресурса между бытовыми приборами. Внутренние линии разводки должны иметь минимальную возможную длину.

Трубы в жилых зданиях можно прокладывать открытым и закрытым способом. Стояки монтируют в специальных шахтах или ведут по стенам технических помещений.

Если здание оборудовано накопительной емкостью, то вода по вертикальному стояку вначале поступает в бак, установленный под крышей здания, а затем расходится к потребителям. Для повышения давления в трубопроводах после резервуара устанавливают дополнительный насос.

Вся внутренняя разводка должна выполняться согласно предварительно составленной схеме водоснабжения, на которой отмечены точки установки всех сантехнических приборов и водозаборной арматуры с указанием действительных расстояний между узлами подключения.

Эксплуатация водопровода

  • После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
  • Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
  • Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
  • При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
  • Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
