Что такое автоматика для насосов водоснабжения и зачем она нужна

Организация водоразбора

Когда число водоразборных кранов невелико (2-3), то можно обойтись прямой подачей воды от скважины. Но при большом числе потребителей часто самым удаленным из них уже не достается напора. Предотвратить такую неприятность, как правило, позволит установка промежуточной накопительной емкости.

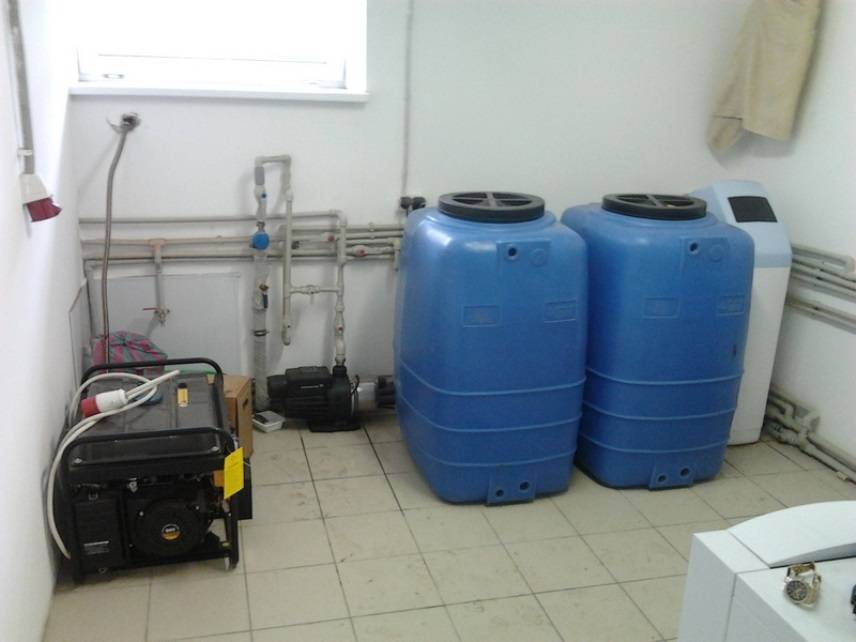

Накопительная емкость в доме

Вода, скапливающаяся в баке, обеспечит водоразбор в часы пик. Электродное реле – простой способ автоматизировать подачу в накопитель. С его помощью будет соблюден баланс между уровнями в скважине и в баке, чтобы свести число включений насоса к минимуму. То есть это еще один путь экономии электроэнергии.

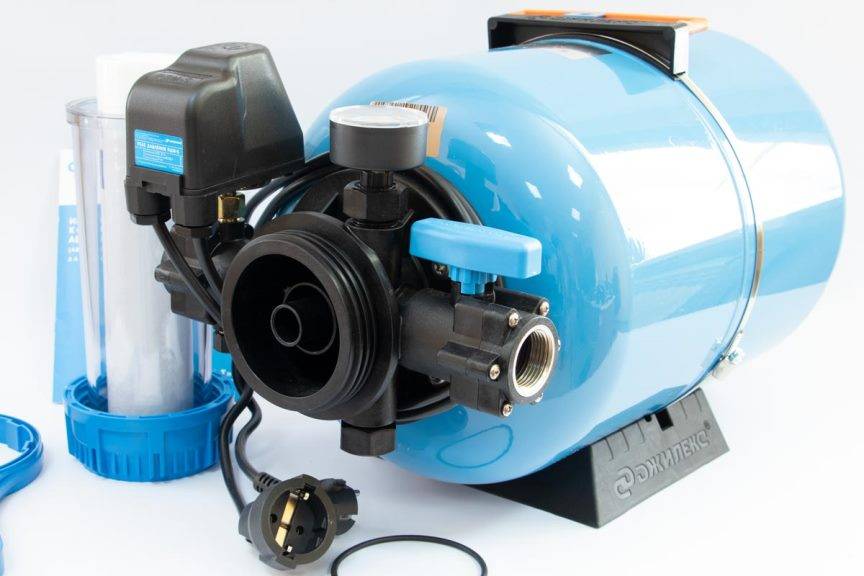

Распределять воду из накопителя между кранами и другими точками водоразбора удобнее всего, пожалуй, автоматической насосной станцией.

Типовая схема наиболее проста. Но в нее могут быть добавлены дополнительные элементы. Их задача – сделать использование максимально комфортным. Такими функциями обладают всевозможные датчики, дисплеи, пульты дистанционного управления и т.п.

По статистике, срок службы скважинных насосов при грамотном подборе автоматики и ее правильном монтаже составляет, как правило, до 25-30 лет.

Итак, мы полностью рассмотрели, как смонтировать систему водоснабжения частного дома из собственной скважины

Причем обратили внимание на те вопросы, которые позволяют повысить надежность этой системы и ее долговечность. Надеемся, что подготовленная нами информация будет полезна тем из вас, кто готовится запитать свой дом водой из скважины

Схемы компоновок системы автоматического водоснабжения

При организации автономного водоснабжения недостаточно приобрести нужную модель насоса, помимо этого, необходимо позаботиться об организации автоматики.

Пример схемы компоновок системы автоматического водоснабжения

Существует несколько вариантов компоновок устройства:

1. «Насос в бочке». Схема так названа вследствие расположения узлов в определенной области. Подобная компоновка максимально компактна. Удалось добиться мобильности за счет гибкого шланга, обеспечивающего подпитку гидроаккумулятора. Автоматика устанавливается на водяной скважинный прибор, а узлы управления выносятся на поверхность.
2. Модуль устройства располагается на гидравлическом аккумуляторе. Устройство для водоснабжения дома и прилегающего к нему участка представлено компоновкой узлов на поверхности аккумулятора. Коллектор соединяется с выходным насосным шлангом, который располагается непосредственно в скважине.
3. Современные станции устанавливаются возле коллектора холодной воды, что позволяет добиться требуемого давления. Гидроаккумулятор размещается под ванной, а водная магистраль будет отходить от насоса.

Блок, отвечающий за работу оборудования, носит название пресс-контроль. Данное реле потока предназначено для запуска насоса при открытии крана. Если происходит его закрытие, пресс-контроль реагирует выключением оборудования. Данное приспособление принято использовать для поверхностных устройств.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

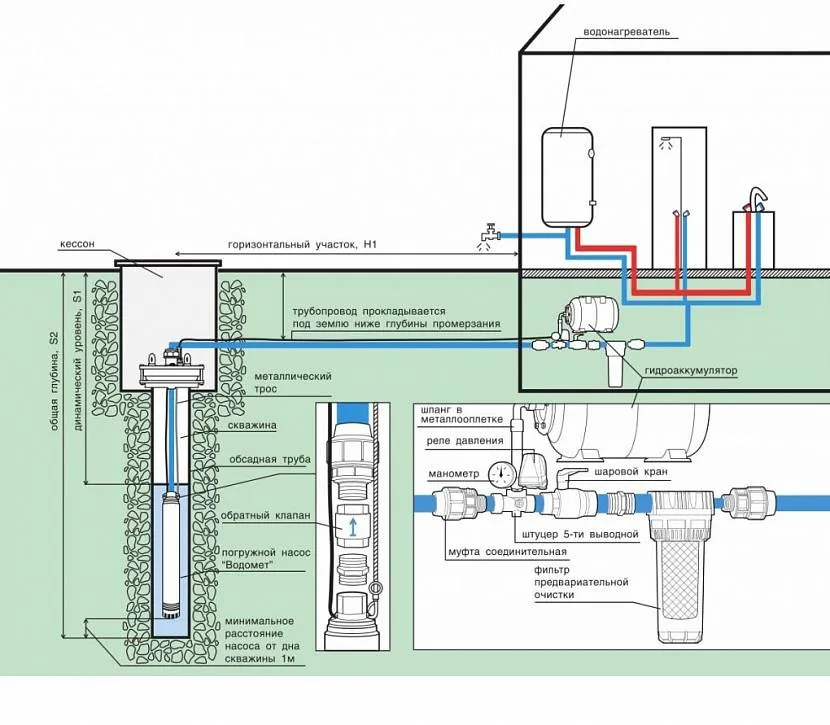

Рис. 2 Пример устройства скважинного водозаборного источника

Применение микропроцессорных электронных блоков

• последовательность чередования фаз;
• фазовая асимметрия;
• уровень температуры двигателя;
• показатель сопротивления изоляции;
• защита от «сухого» хода;
• защита от скачков напряжения в сети.

Эти устройства требуют вмешательства специалистов при их настройке и вводе в эксплуатацию. Они
оптимальны для насосов, имеющих большую мощность. Блоки обеспечивают ведение учета времени
работы насосов и потребление ими электроэнергии. С внедрением микропроцессорных электронных блоков появилась возможность осуществлять контроль работы насоса за счет компьютерного интерфейса.

Монтаж устройств обеспечивает возможность отключения насоса в условиях отсутствия водяного потока, то есть защиту от «сухого хода». Современная автоматическая адаптивная станция «Акробат» стабильно работает от сети до 120В при падении напряжения. Она способна автоматически выключаться в тех случаях, когда:

• отсутствует вода в системе водоснабжения;
• заклинивает рабочее колесо насосного оборудования;
• отсутствует давление воздуха в гидроаккумуляторе;
• происходит утечка воды из системы;
• насосная станция неправильно подключена к источнику водоснабжения.

Работа автоматики «Акробат» в условиях пониженного напряжения электросети осуществляется при
скорости водного потока больше 2 л/мин. Критический уровень глубины всасывания при этом составляет
8 м. Установка этой системы позволяет увеличить срок эксплуатации насосного оборудования в условиях адаптивной поддержки давления в системе водоснабжения.

Характеристика устройства

Посредством автоматики удается обеспечить защиту электрооборудования, а также продлить срок службы всего приспособления.

Ознакомиться с характеристиками устройства можно в интернете

Автоматизация погружного насоса имеет ряд преимуществ:

1. Существует множество видов указанных приспособлений, предназначенных для скважинного оборудования. Выбирая изделие, следует отдать предпочтение модели, которая обладает идеальной совместимостью с используемым насосом.
2. Готовые агрегаты продаются с настроенными узлами. Не нужно самостоятельно подыскивать узлы, после чего комплектовать их в единый блок.
3. Для систем автоматического функционирования характерно безопасное включение насосного оборудования, регулирование его мощности. При помощи подобной системы отпадает необходимость постоянно контролировать работу оборудования.

Помимо указанных положительных характеристик подобные устройства имеют несколько недостатков. Так, система в готовом виде будет дорого стоить. Чтобы сэкономить, но сделать качественный контроль за погружным насосом, можно самостоятельно подобрать требуемые узлы.

Блок автоматики следует применять с гидроаккумулятором. Но такое приспособление придется приобретать отдельно.

Если планируется использовать вибрационный насос, необходимо провести смену настроек. Показатели входного давления не должны превышать 0,3 атм.

Характеристика устройства

Посредством автоматики удается обеспечить защиту электрооборудования, а также продлить срок службы всего приспособления.

Ознакомиться с характеристиками устройства можно в интернете

Автоматизация погружного насоса имеет ряд преимуществ:

1. Существует множество видов указанных приспособлений, предназначенных для скважинного оборудования. Выбирая изделие, следует отдать предпочтение модели, которая обладает идеальной совместимостью с используемым насосом.
2. Готовые агрегаты продаются с настроенными узлами. Не нужно самостоятельно подыскивать узлы, после чего комплектовать их в единый блок.
3. Для систем автоматического функционирования характерно безопасное включение насосного оборудования, регулирование его мощности. При помощи подобной системы отпадает необходимость постоянно контролировать работу оборудования.

Помимо указанных положительных характеристик подобные устройства имеют несколько недостатков. Так, система в готовом виде будет дорого стоить. Чтобы сэкономить, но сделать качественный контроль за погружным насосом, можно самостоятельно подобрать требуемые узлы.

Блок автоматики следует применять с гидроаккумулятором. Но такое приспособление придется приобретать отдельно.

Если планируется использовать вибрационный насос, необходимо провести смену настроек. Показатели входного давления не должны превышать 0,3 атм.

Виды автоматики

Чтобы всегда быть удовлетворенным выбранной автономной системой водоснабжения для своего загородной дома, нужно обеспечить ее автоматикой, которая будет следит за всеми приборами.

Виды устройства:

• Пульт с блоками механизмов. Позволяет оградить оборудование от перепадов напряжения, короткого замыкания. Выполнить его монтаж можно и своими руками. Стоимость такого устройства невысокая. Однако сложно сказать, эффективен ли он без приборов, защищающих от «сухого хода», и реле давления.
• Пресс-контроль. В его состав входят системы для автоматической работы оборудования и приборы для пассивной защиты от «сухого хода», т.е. при сокращении потока воды или снижении давления устройство выключает насосы.
• Автомат с поддержкой давления. Этот блок позволяет обеспечить стабильное давление всей системе. Он необходим в тех условиях, когда резко повышенный уровень давления может снизить работоспособность прибора и увеличить расход электроэнергии.

Система управления насосами помещается в специальную защитную коробку Некоторые разновидности автоматики можно установить своими силами. Но, прежде чем это сделать, нужно убедиться, что в состав выбранного блока входит электронное оборудование. Дорогостоящие дополнительные приборы, к примеру, необходимы при работе с вибрационным водяным насосом. А вот для центробежной системы нужен лишь бак с электрическими контактами.

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

Пример монтажа погружного насоса Источник dovidkam.com

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

• реле давления, работающее совместно с гидроаккумулятором;
• реле холостого хода;
• поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

• отключение помпы происходит в течение секунды при нарушении параметров;
• обмотка защищена от перегрева в результате работы вхолостую;
• тонкая электронная регулировка;
• плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:

• тонкая электронная настройка;
• простой контроль и управление;
• увеличивается срок службы оборудования;
• экономится электричество;
• водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

Как подключить реле

В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.

Подключение к трубопроводу

Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.

Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.

Присоединение к электросети

Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.

Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.

Настройка

Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.

Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.

Настройка РД – работа несложная, ее можно выполнить самостоятельно.

Электронные блоки управления насосами

Электронные блоки автоматики для насосов водоснабжения дома имеют многочисленные преимущества в сравнении с устройствами из первой категории и состоят из следующих элементов и функций:

• Датчик давления. Именно он задает насосу команды » Друг, пора включаться» и «Друг, пора выключаться».
• Реле протока. Если не будет протока (закончилась вода в источнике водоснабжения или закрыт кран), то реле протока распознает это, подаст сигнал автоматике, которая выключит насос.
• Защита от сухого хода. Она работает на основе датчика давления и реле протока.
• Индикаторы состояния. Сигнализируют об определенных режимах работы автоматики, например, о чрезвычайном режиме.
• Функция автоматического насосного перезапуска. Осуществляется в том случае, если сработала защита от сухого хода.
• Обратный клапан. Система с встроенным обратным клапаном держит давление после себя, соответственно, может подойти не во всех случаях. Так, если планируется установить водоразбор между источником водоснабжения и автоматикой, то система обратного клапана не позволит это сделать. Поэтому, если требуется разбор воды между источником и автоматикой, то нужно установить обычную автоматику (из первой категории).
• Встроенный гаситель гидроударов. Его незаменимость состоит в том, что он защитит всю систему водоснабжения от поломки, вследствие резких скачков давления.
• Встроенный манометр. Или же световая / цифровая индикация давления в системе. То есть, не требуется дополнительно его докупать, как в случае с устройствами из первой категории.
• Плавный пуск. Определенные устройства этой категории способны плавно запускать насос, что, значительно, увеличивает срок его службы.
• Антицикличность. Функция антицикличности незаменима в том случае, если отсутствует гидроаккумулятор, и в системе водоснабжения существует небольшая протечка (например, не плотно прилегает клапан унитаза). В этом случае, насос будет вынужден бесперебойно включаться и выключаться, что, в конечном итоге, приведет к поломке какого-либа узла. Антицикличность распознает протечку и отключит насос.

Как видно, устройства автоматики из второй категории обладают существенными достоинствами, гарантирующими долгую и стабильную работу насосной станции для водоснабжения дома.

Автоматизация водоснабжения и ее задачи

Пожалуй, понятно, что бесперебойная подача воды в дом, как правило, требует подключения насоса и сопутствующего оборудования. Только после этого владелец беспрепятственно пользуется кранами, стиральной машиной, унитазом. Ему нет необходимости думать о том, как работает автоматика. Потому что насос будет включаться по мере необходимости, а затем отключаться.

Специальные системы заботятся о защите насосного двигателя от перегрузок. Причем работают они также в автоматическом режиме. В непредвиденной аварийной ситуации без таких полезных помощников дорогой нанос может сгореть. В результате для владельца нештатная ситуация обернется перебоями в подаче воды в течение длительного времени. А также крупными непредвиденными расходами.

Опыт показывает: намного выгоднее вложить сразу некую сумму в средства защиты, чем сэкономить небольшие деньги на них. Потому что отсутствие автоматики или ее низкое качество в результате обойдется намного дороже. Специалисты настаивают: 8 из 10 насосов сгорают по причине отсутствия средств защиты. Всех этих поломок собственники могли избежать, если бы у них стояла нормальная автоматика.

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

Пример монтажа погружного насоса Источник dovidkam.com

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

• обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
• включение насоса при открытии крана, как говорится, после поступления определенной команды;
• защита от пагубного влияния перепадов напряжения, сухого хода;
• может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

• По типу охлаждения:
  • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
  • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
• По способу включения:
  • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
  • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
  • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.
    Повысительные насосы с горизонтальным и вертикальным расположением
• По способу установки:
  • горизонтально;
  • вертикально;
  • в обеих позициях.
• По наличию скоростей:
  • одноступенчатые — имеют одну скорость подкачки;
  • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
• По типу конструкции:
  • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
  • вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали

Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче
