Обзор комплектующих для скважинных насосов

На что ориентироваться при выборе изделия

Чтобы поиск насоса не превратился в бесконечный и не испортил человек нервы, важно знать ряд простых правил, следуя которым подберется наиболее оптимальная модель:

Важно учесть глубину скважины и на каком уровне располагается вода. Перед тем, как совершить покупку, пользователь должен прочитать в паспорте устройства максимальную глубину, с которой работает насос, так он обезопасит себя от лишнего возращения в магазин.
Также, необходимо учитывать объем потребностей

Здесь все просто, чем выше нужда в воде, тем более производительный насос необходимо покупать. Так, например, расход одного человека составляет 200 литров, поэтому ему достаточно стандартного прибора на 10-20 литров в минуту. Однако, когда в семье проживает 4 человека, лучшим вариантом будут модели с производительностью в 60 и более литров в минуту, тогда воды хватит на всех. Важно понимать, что в этот расчет не входил расход на домашние хозяйства или бассейн, их также стоит учесть.
Дебит скважины. Это один из главных параметров, так при покупке устройства необходимо знать, что производительность насоса, не должна быть выше поступающей жидкости за раз. Иначе насос будет всасывать пустоту, вместо воды, а еще хуже – грязь.
Напор. Чтобы определить этот параметр, достаточно вспомнить простые знания математики. Сначала производится вычисление высоты водного столба. Для этого к глубине скважины, которая измеряется в метрах, прибавляется цифра 30. Таким образом, если глубина равна 60 м, то высота столба составит 90 м. Далее к этому значению прибавляется 10 %. Получится цифра 99, то есть для полноценного функционирования, владельцу необходимо купить прибор с напором в 100 м.
Диаметр скважины. Важно понимать, что большинство предлагаемых вариантов, рассчитаны на работу с диаметров в 10 см.

После того, как пользователь ответит на все эти вопросы, подобрать необходимую модель не составит труда.

Шланг или труба

Шланг ПНД

Шланги для погружных насосов представлены огромным ассортиментом, в котором потеряться несложно. Но есть определенные критерии, которые могут помочь на стадии первоначального выбора.

В первую очередь надо из списка удалить поливочные шланги. Их можно использовать только в теплое время года и соединять с насосом через тройник. Их нельзя закладывать в грунт.

Для скважинного насоса оптимальный вариант – шланги жесткие, которые легко выдерживают различные нагрузки: природные, технические

Надо обращать внимание на следующие параметры:

• Степень жесткости. Изделия не должны в процессе эксплуатации сгибаться, сжиматься, увеличиваться в объеме под давлением воды. Их размерные параметры не должны изменяться. Жесткость шлангам придают разными способами: армированием с помощью проволоки, гофрированием, увеличением толщины стенки.
• Морозоустойчивость. Этот критерий учитывают лишь в том случае, если скважиной и насосом будут пользоваться круглый год. Шланг под действием низких температур не должен менять свои размеры и технические характеристики.
• Так как автономный водопровод предназначается и для обеспечения дома питьевой водой, для этого надо выбрать шланг, который будет соответствовать санитарно-гигиеническим нормам. Не стоит использовать резиновые шланги, которые передадут воде неприятный резиновый привкус и запах. К тому же резина со временем под действием воды начинает разлагаться, что негативно скажется на качестве перегоняемой жидкости.

Если принять во внимание все претензии к шлангам, остается всего два вида: изделие из полиэтилена низкого давления (ПНД) и так называемый силиконовый рукав. Первые предпочтительнее, потому что являются самым дешевыми изделиями и полностью соответствуют требуемым характеристикам

Среди всех пластиковых труб полиэтиленовые хорошо гнутся, поэтому продаются в бухтах длиной по 50 или 100 м. Используя гибкую трубу ПНД, можно подрезать ее под требуемую длину, что обеспечит безстыковый транспортный контур.

Рейтинг качественных насосов для скважин

Aquario ASP 1.5C-60-75

Хорошая модель погружного насоса, предназначенная для ведения работ на глубине до 50 метров. Максимальный напор составит 77 метров, а пропускная способность — 3 куб. м в час, обеспечат пользователя беспрерывным потоком воды. Функционирует от домашней сети с напряжением в 220 В. Главное требование к воде – она должна быть чистой и иметь температуру не менее одного градуса и не более 35. Тип насоса – центробежный, диаметр – 76 мм. Присутствует защита от перегрева.

Средняя стоимость – 14 998 рублей.

Aquario ASP 1.5C-60-75

Достоинства

• Качество изготовления;
• Легкий монтаж;
• Эффективность;
• Скорость работы.

class=’s-article__points-list’>

Водолей БЦПЭ 0,5-80У

Хороший российский прибор с максимальным напором в 120 м и пропускной способностью в 3.6 куб. м в час. При этом номинальная мощность составляет 1600 вт. Механизм прибора – центробежный. Работает с водой до 35 градусов по Цельсию. Вес – 19 кг.

Средняя стоимость – 14 150 рублей.

Водолей БЦПЭ 0,5-80У

Достоинства

• Работает без проблем;
• Сборка на уровне;
• Не требователен к уходу;
• Тихий.

class=’s-article__points-list’>

Grundfos SQE 2-55

Премиальная модель, которая эффективно показывает себя на производстве, но иногда встречается у владельцев загородного дома. Максимальный напор составляет 68 м, при этом пропускная способность равна 3 куб. м. в час. Потребляемая мощность при работе составляет 1020 Вт. Присутствует автоматический контроль за уровнем воды, плавный пуск двигателя и защита от сухого хода. Производитель дает гарантию на прибор в 2 года.

Средняя стоимость – 33 000 рублей.

Grundfos SQE 2-55

Достоинства

• Хорошая сборка;
• Удобный монтаж;
• Неплохой напор;
• Автоматический контроль за состоянием воды.

class=’s-article__points-list’>

UNIPUMP MINI ECO-2

Хорошее центробежное изделие с вертикальным расположением, которое подойдет для установки на даче или в загородном доме. Максимальная глубина погружения составляет 20 м, при этом напор будет 65 м. Пропускная способность – 3 куб. м. в час. Потребляемая мощность – 550 Вт.

Средняя цена – 7 700 рублей.

UNIPUMP MINI ECO-

Достоинства

• Производительность;
• Цена;
• Хорошо справляется с песком;
• Длинный шнур;
• Тихая работа.

class=’s-article__points-list’>

BELAMOS TF3-60

Качественный и недорогой аппарат, который можно разместить на 80 метров в глубину. Однако максимальный напор не позволит этого сделать, так как он равняется 60 м. Пропускная способность – 2.7 куб. м. в час. Работает от домашнего напряжения. Потребляемая мощность – 800 Вт. Присутствует защита от перегрева.

Средняя стоимость – 9 000 рублей.

BELAMOS TF3-60

Достоинства

• Хороший напор, если не использовать глубину на максимум;
• Альтернатива дорогим брендам;
• Производительность;
• Стабильная работа.

class=’s-article__points-list’>

Как выбрать погружной насос для скважины ↑

Чтобы подобрать подходящее устройство для системы водоснабжения дома, недостаточно знать, какие бывают виды погружных насосов для скважин. Помимо этого, нужно учесть некоторые технические параметры, а именно:

• требуемую высоту подачи воды;
• объем жидкости, перекачиваемый за единицу времени;
• мощность прибора;
• статический (постоянный) уровень скважины;
• динамический уровень во время водозабора;
• дебит – стабильный расход, обеспечиваемый подземным источником.

Одним из главных параметров при выборе вида и конкретной модели скважинного насоса является расход воды, который зависит от количества постоянно проживающих в доме людей и точек забора (кухня, ванная комната, баня, бассейн, полив участка и т.п.). При стандартных параметрах жилья без бани и бассейна средний расход на одного человека составляет 150-180 л/ч. Однако необходимо предусмотреть ситуацию, когда задействованы сразу несколько точек потребления. Кроме того, следует оставлять определенный запас производительности прибора. Поэтому обычно расход подбирается из расчета 300 л/ч на одного человека.

Параметр расхода воды зависит от количества жильцов и точек потребления

Напор определяется с помощью следующей формулы:

Н = У + В + Д + 20%

У – динамический уровень скважины; В – расстояние от поверхности земли до самой верхней точки забора; Д – давление в системе (обычно 1-3 бара, что соответствует 10-30 метрам водяного столба); 20% ­– компенсация потерь от трения в водоподъемной трубе и водопроводной системе дома.

Пример расчета:

Рассчитаем требуемый напор воды для одноэтажного загородного дома с динамическим уровнем скважины равным 40 м и самой высокой точкой потребления на высоте 2 м от поверхности земли.

Н = (40 + 2 + 30) х 1,2 = 86,4 (м)

Если в доме на постоянной основе проживает три человека, тогда минимальный расход должен составлять 900 л/ч

Принимая во внимание данный показатель и рассчитанный ранее напор, выбирают погружной насос для скважины с соответствующими техническими параметрами

От вида и характеристик скважинного насоса во многом зависит стабильность и надежность системы автономного водоснабжения. Поэтому перед окончательным выбором лучше проконсультироваться со специалистами, которые посоветуют оптимальную модель в зависимости от параметров скважины и планируемого потребления воды в вашем доме.

Популярные модели для дома и сада

Сравним наиболее известные:

• DAB IDEA 75M. Бытовой вихревый агрегат. Подает жидкость с 10 м. Прост при эксплуатации. Идеально сочетается в потреблении электроэнергии и тех. характеристик. Вращение латунного колеса может застопориться.
• Aquario ASP 1E-30-90. Центробежный погружной агрегат, идеальное решение на даче. Поднимает жидкость с 20 м. Бесшумная работа. Явный минус – порча мотора после нескольких лет эксплуатации.
• ВИХРЬ СН-50Н. Корпус погружного аппарата сделан из качественной нержавейки. Предусматривается термореле. Рассчитан до 50 м погружения. Через определенное время изменяет форму шпонки крыльчатки, происходит утечка масла, а двигатель сгорает.
• Wilo TWU 3-0501-HS-E-CP. Это насос высокого давления для глубины источника до 150 м. Лучший для артезианки. Создает напор до 26 м. Имеет много ступеней защиты. Недостатков практически нет.

Центробежный насос для скважины Водолей

Наиболее популярным и часто применяемым глубинным насосом для скважины является Водолей. Данное устройство производится в Харькове, имеет очень привлекательную цену и неплохое качество, но обо всем по порядку.

Серия погружных насосов Водолей включает в себя следующие модели:

1. Водолей БЦПЭ 0.32. 2. Водолей БЦПЭУ 0.32. 3. Водолей БЦПЭ 0.5. 4. Водолей БЦПЭУ 0.5. 5. Водолей БЦПЭ 1.2. 6. Водолей БЦПЭ 1.6.

1. Глубинный насосВодолей БЦПЭ 0.32 — самый простой вариант, с производительностью 0.32 л/сек. Второе числовое значение в маркировке обозначает напор, при котором обеспечивается заявленная производительность. При меньшем напоре производительность будет выше и наоборот. Характеристики Водолей БЦПЭ 0.32:

Номинальная производительность — 1.2 м3/час. Максимальный напор — до 200 м. (второе цифровое обозначение в названии). Диаметр насоса — 105 мм (4 дюйма). Вес — 8.3-41 кг. Мощность — 440-2500 Вт.

2. Погружной насос Водолей БЦПЭУ 0.32 — аналог БЦПЭ 0.32, основное отличие это уменьшенный диаметр до 95 мм и максимальный напор такой модели достигает 63 м.

3. Глубинный центробежный насос Водолей БЦПЭ 0.5 — модель с производительностью 0.5 л/сек при том напоре, который указан в обозначении насоса.

Характеристики Водолей БЦПЭ 0.5:

Номинальная производительность — 1.8 м3/час. Максимальный напор — до 150 м. Диаметр насоса — 105 мм (4 дюйма). Вес — 7.3-26.3 кг. Мощность — 400-2050 Вт.

4. Насос Водолей БЦПЭУ 0.5 — аналогичная БЦПЭ 0.5 модель, но с уменьшенным до 95 мм диаметром. Максимальный напор БЦПЭУ — 90 м.

5. Погружной насос Водолей БЦПЭ 1.2 — модель с производительностью 1.2 л/сек при заданном напоре.

Характеристики Водолей БЦПЭ 1.2:

Номинальная производительность — 4.3 м3/час. Максимальный напор — до 105 м. Диаметр насоса — 105 мм (4 дюйма). Вес — 8.1-27.1 кг. Мощность — 550-2820 Вт.

6. Глубинный насос Водолей БЦПЭ 1.6 — модель с производительностью 1.6 л/сек.

Характеристики Водолей БЦПЭ 1.6:

Производительность — 5.8 м3/час. Максимальный напор — до 68 м. Диаметр насоса — 105 мм (4 дюйма). Вес — 15-23.4 кг. Мощность — 1600-2400 Вт.

Лучшие насосы для скважины от 70 метров

BELAMOS TF-100

Cкважинный насос BELAMOS TF-100 (1300 Вт) используется для организации автономного водоснабжения в частных домах и полива растений, а также в сельском хозяйстве для создания систем полива.

Электродвигатель мощностью 1300 Вт предназначен для интенсивной работы с повышенными нагрузками и обеспечивает производительность 4500 литров в час.

Термореле защищает устройство от перегрева.

Насосная часть изготовлена из качественной нержавеющей стали.

Основные функциональные характеристики:

• погружной скважинный;
• максимальная производительность — 5 м³/ч;
• максимальный напор — 100 м;
• глубина погружения насоса — 80 м;
• вертикальная установка;
• вес насоса — 22.1 кг.

Достоинства:

• производительность;
• напор воды;
• качество сборки.

Недостатки:

не указываются покупателями.

Grundfos SQ 3-105

Скважинный насос Grundfos SQ 3-105 (2540 Вт) предназначен для водоснабжения частных домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций.

Однофазный электрический двигатель с постоянным магнитом способен обеспечивать высокую эффективность в широком диапазоне мощностей.

Электродвигатель комплектуется съемным кабельным соединителем.

Основные функциональные характеристики:

• погружной скважинный;
• максимальная производительность — 4.2 м³/ч;
• максимальный напор — 147 м;
• установка горизонтальная и вертикальная;
• вес насоса — 6.5 кг.

Достоинства:

• производительность;
• напор воды;
• низкий уровень шума.

Недостатки:

не отмечены покупателями.

BELAMOS TF3-40

Погружной насос BELAMOS TF3-40 (550 Вт) используется для перекачивания чистой воды с большой глубины в дом или для полива растений.

Конструкция насосной части предоставляет возможность самостоятельного обслуживания (очистки) насосной части, без обращения в мастерскую.

Для разборки насосной части достаточно открутить верхнюю крышку или нижний фланец насосной части.

Прибор комплектуется кабелем, вилкой с заземляющим контактом.

Основные функциональные характеристики:

• погружной скважинный;
• максимальная производительность — 2.7 м³/ч;
• максимальный напор — 42 м;
• глубина погружения насоса — 80 м;
• вертикальная установка;
• вес насоса — 9.4 кг.

Достоинства:

• производительность;
• качество сборки;
• напор воды.

Недостатки:

не выявлены пользователями.

Водолей БЦПЭ 0,5-100У

Погружной насос Водолей БЦПЭ 0,5-100У состоит из однофазного электрического двигателя и многоступенчатой насосной части, созданных в виде моноблока, а так же выносной конденсатной коробки, которая закреплена на шнуре питания с вилкой.

Электронасос обладает тепловым реле, которое эффективно защищает его при аварийных режимах эксплуатации.

Объемная подача погружного насоса зависит от многих факторов — глубины залегания воды, длины и диаметра эксплуатируемого шланга и т.д.

Основные функциональные характеристики:

• погружной скважинный;
• максимальная производительность — 3.6 м³/ч;
• максимальный напор — 150 м;
• глубина погружения насоса — 100 м;
• вертикальная установка;
• вес насоса — 25 кг.

Достоинства:

• производительность;
• напор воды;
• качество сборки.

Недостатки:

не указаны пользователями.

UNIPUMP ECO MIDI-2

Скважинный насос UNIPUMP ECO MIDI-2 (550 Вт) используется для подачи воды из источников диаметром не менее 98 мм.

Посредством глубинного насоса может быть организована автоматизированная система водоснабжения на дачном участке, в загородном доме, на производстве и т.д.

«Плавающие» колеса произведены из износоустойчивого карбоната.

Они сводят к минимуму риск того, что насос заклинит при перекачивании жидкости с механическими примесями.

Специальный фильтр предотвращает проникновение в насосную часть крупных абразивных частиц.

Основные функциональные характеристики:

• погружной скважинный;
• максимальная производительность — 3 м³/ч;
• максимальный напор — 73 м;
• глубина погружения насоса — 100 м;
• вертикальная установка.

Достоинства:

• напор воды;
• низкий уровень шума;
• производительность.

Недостатки:

не обнаружены пользователями.

Страховочный трос

Стальной страховочный трос

Глубинный насос в гидротехническом сооружении должен быть как-то закреплен. Внутри установить крепления невозможно, поэтому прибор подвешивают к оголовку скважины, который закрывает ствол (шахту) сооружения и выполняет функции опорного приспособления. В его конструкции есть крюк, к которому крепится тросик.

Сам насос висит не на тросе. Главный крепежный элемент – ПНД труба. Одним концом она крепится к насосу, второй проходит сквозь оголовок и направляется в дом. Тросик выполняет функции страховки на случай, если пластиковая труба оборвется или открепится от насоса. Трос удержит насосную установку, за него можно ее вытащить наружу. Внутри скважины трос висит без натяжения. Он ни с чем не связан кроме насоса и оголовка. ПНД труба и кабель между собой связываются пластмассовыми хомутами, как единое целое.

На рынке страховочные тросики для скважинных насосов представлены тремя разновидностями:

• стальной;
• из нержавейки;
• капроновый канат.

Стальной трос до недавнего времени использовался достаточно часто. Но внутри скважины, где влажность повышенная, сталь быстро коррозирует, от чего снижается эксплуатационный ресурс изделия. К тому же ржавая сталь дополнительно засоряет воду. Поэтому стальные тросы стали оцинковывать, отчего срок их эксплуатации увеличился вдвое.

Самый простой страховочный тросик – капроновый канат. Его еще называют нейлоновым или полиамидным. На рынке он представлен только двумя типоразмерами – с диаметром 5 и 10 мм. Если необходимо увеличить несущую способность изделия, его скручивают вдвое или втрое.

Недостатками каната являются:

• растяжение в процессе эксплуатации;
• возможность обрыва при перетирании в одном месте.

Преимуществ у изделия больше:

• если сравнивать со средней нагрузкой, полиамидная нить считается очень прочной, так что прослужит внутри скважины не один десяток лет;
• канат не гниет и не коррозирует;
• стопроцентная инертность к воде — от капрона в воду не попадут негативно влияющие на человеческий организм вещества;
• низкая цена.

После троса из нержавеющей стали капроновый канат стоит на втором месте. Главная задача – грамотно его привязать к крюку оголовка и ушку насоса. Для этого завязывают узел и стягивают концы пластиковым хомутом.

Установка насоса в скважину – пошаговый алгоритм для новичков

Прежде, чем выполнить монтаж насоса в скважину, необходимо убедиться в отсутствии искривлений и неровностей обсадной трубы. Эти дефекты могут вывести из строя основные детали и существенно сократить сроки службы оборудования. Также потребуется изучить схему подключения насоса. Выглядит она следующим образом:

Большую роль играет еще и то, на какую глубину опускать насос в скважину. Лучше всего, если агрегат будет погружен в воду на 4–5 метров ниже водного зеркала. Вместе с тем нужно помнить, что расстояние от насоса до дна скважины не должно быть меньше 1,5 м.

Дальнейший алгоритм установки и подключения агрегата своими руками выглядит следующим образом:

1. Для начала насос нужно подвесить с помощью капронового шнура, нагрузка на разрыв которого будет в 5 раз выше массы насоса;
2. Чтобы не допустить всасывания узла, его необходимо связать на расстоянии более 10 см от отверстий на корпусе прибора;
3. После этого нужно закрепить кабель насоса, капроновый шнур и металлопластиковую трубу изолентой. Обматывать ленту нужно с шагом 1 метр;
4. Чтобы подключить скважинный насос не нужно использовать резьбовые соединения. Лучше воспользоваться фланцевыми крепежами. При этом крепежные болты нужно вкручивать сверху, а гайку – снизу;
5. Далее к опорной плите необходимо закрепить верхнюю часть нагнетательного трубопровода;
6. После этого на плите монтируется задвижка, колено, обратный клапан и манометр. Вся конструкция подключается к водопроводной системе;
7. В конце подвеску потребуется закрепить к штанге. После этого останется опустить насос в скважину. В процессе погружения прибор не должен касаться стенок источника. Если этого не избежать, то лучше надеть на корпус насоса резиновое кольцо.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

• приводной электродвигатель, который может быть встроенным или наружным;
• непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Выбор типа насоса

Все гидромашины, применяемые в быту для откачки воды из скважин и колодцев, разделяются на 2 вида: погружные и поверхностные.

Погружные

Агрегаты работают, находясь непосредственно в воде. Они сконструированы так, что жидкость выталкивается из них наружу через выпускной шлаг, прикрепленный к патрубку в верхней части насоса.

Также существуют погружные колодезные насосы, представляющие собой комбинацию скважинного аппарата и гидроаккумулятора. Последний – это емкость для воды, снабженная резиновой мембраной, обладающей высокой эластичностью. На следующем фото показан насос “Водолей” с емкостью для воды.

Как было сказано выше, погружные насосные станции имеют гидроаккумуляторы. Основное их предназначение – это поддержание давления в системе водопровода на необходимом уровне, даже когда гидромашина отключена.

Плюсы погружных агрегатов:

• долгий срок службы (за исключением насосов вибрационного типа);
• возможность поднимать воду с глубоких скважин;
• бесшумная работа;
• агрегат не перегревается, поскольку его охлаждение происходит за счет жидкости, в которой он работает.

Недостатки:

• высокая стоимость (за исключением вибрационных аппаратов);
• из-за нахождения аппарата глубоко в скважине, сложно выполнять его техническое обслуживание;
• существует риск “потерять” агрегат при обвале стенок скважины.

Поверхностные

Работа поверхностных станций построена на принципе всасывания жидкости из колодца посредством длинного шлага. Сам агрегат размещается на поверхности, а шланг, подсоединенный к нему, опускается в колодец.

Насосные станции для дачи могут быть довольно компактными. Их легко переносить за специальную ручку и подключать (для полива растений) к отрытым водоемам, колодцам и различным емкостям с водой. Но существуют и стационарные агрегаты. Они устанавливаются (обязательно с автоматикой) в подвале дома или в другом помещении и служат для подачи воды в систему водопровода.

Поверхностный тип насосов имеет следующие плюсы:

• доступное техобслуживание;
• небольшие размеры;
• доступная цена;
• простота монтажа.

Минусы:

• можно применять только для колодца, поскольку высота всасывания насоса равняется 8 метрам, и для поднятия жидкости с большей глубины потребуется подключать в систему забора воды струйный насос (эжектор);
• чувствительность к чистоте выкачиваемой воды;
• достаточно высокий шум при работе;
• из-за недостаточного охлаждения возможен перегрев двигателя.

Из вышесказанного, можно сделать вывод: для подачи воды из неглубоких колодцев (до 8 метров) подойдут поверхностные гидромашины, но если имеется скважина, динамический уровень которой больше 8 метров, то разумнее выбрать погружной насос.

Выбор скважинного насоса

Выбор насоса для скважины производится по комплексу показателей. Существуют научные методики расчета, но можно провести и укрупненный расчет.

Основными показателями в работе подбираемого насоса являются:

1. Напор (создаваемое давление), м. водного столба;
2. Производительность, м3/час.

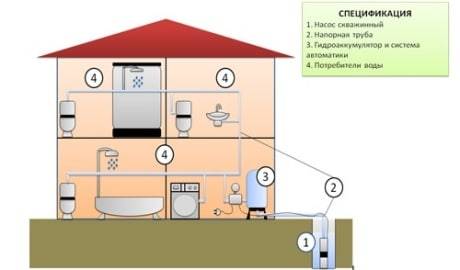

Напорная характеристика складывается из нескольких составляющих суммы:

1. Высота (глубина) скважины до нулевой отметки ввода в здание;
2. Сопротивление горизонтального участка трубопроводов;
3. Высота до верхней водоразборной точки;
4. Минимальный напор в сети дома;
5. Запас мощности – от 5 до 10 %.

Причем расчет следует вести, не принимая в учет наличие гидроаккумулятора на станции. Он предназначен для уменьшения частоты пусков и сглаживания пульсаций. Рекомендуется приобрести и установить отдельный гидроаккумулятор большего объема. Применение этого устройства обязательно для любого типа насосного оборудования.

Рассмотрим частный случай – скважина имеет глубину 20 метров, горизонтальный участок – длину 8 метров, верхняя точка водоразбора (смеситель) размещен на высоте 2 метра. Минимальный напор для работы бытового оборудования (стиральной машины, посудомоечного агрегата и т.д.) составляет величину от 1 до 1,5 кгс/см2 (по паспорту изделия), то есть от 10 до 15 метров водного столба.

Сопротивление горизонтального участка составит 8 х 0,3 = 2,4 метра. Итоговый напор составляет:

(20 + 2,4 + 2 + 15) х 1,1 = 43,34 метра (где 1,1 – поправочный коэффициент запаса мощности).

Далее определяется вторая величина – производительность. Она определяется по среднему значению водопотребления на одного человека в сутки – 200 литров. Для семьи из 4 человек необходимый объем воды составит 0,8 м3/сутки.

Постоянный период водопотребления составляет примерно 12 часов. Необходимая производительность насоса составит 800 л / 12 часов = 66,7 = 70 литров в час. Для учета пиковых нагрузок следует применить поправочный коэффициент 1,25. Тогда итоговая величина составит 70 х 1,25 = 87,5 = 90 литров в час (2,16 м3/сутки).

Расчетная величина производительности не должна превышать суточный лимит скважины по воде. Превышение может вызвать засорение скважины, повреждения каналов в ее основании.

Последний этап выбора насоса – подбор по диаграмме «расход – напор». Эта диаграмма присутствует в паспорте каждого насоса. По осям напора и расхода (производительности) отмечаем рассчитанные величины.

Пересечение точек на кривой диаграммы будет реальными показателями работы агрегата при расчетных условиях. Точка пересечения должна располагаться в средней части (средней трети) графика.

Выбор насоса для скважины – важное мероприятие. Знание типов оборудования и методика расчета позволяет подобрать необходимый насос для скважины без труда

К выбору насоса можно привлечь специалистов в магазине – как правило, опытные менеджеры владеют методикой подбора. При этом можно сверить свои расчеты – доверяй, но проверяй.

( , 1 сегодня)

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Разделение видов

Центробежный глубинный насос

Конструктивно глубинные погружные насосы бывают:

• центробежные;
• вихревые;
• шнековые или винтовые;
• вибрационные.

Водяные центробежные насосы получили наибольшее распространение за счёт универсальности и долговечности (при должном уходе и профилактике).

Название эта группа насосов получила от принципа работы: лопасти колёс разгоняют жидкость, вследствие чего около вала создаётся разреженное пространство, жидкость выдавливается к периферии и под давлением подаётся вверх.

Вихревые насосы

В вихревых моделях нагнетание и последующее продвижение жидкости происходит за счёт создания в камере искусственных завихрений.

Устройство шнековых или винтовых насосов – это современная реинкарнация старого доброго «винта Архимеда».

Эти насосы подают воду с помощью непрерывного вращения шнека (винта): у них стабильный напор, но производительность ниже, чем у центробежных и вихревых моделей.

В вибрационных насосах основой является мембрана, которая разделяет вибратор и жидкость. Работа вибратора заставляет изгибаться мембрану, образующаяся при этом разность давлений способствует перекачке жидкости.

Недорогой вариант, но к выбору такого агрегата для скважины надо подходить аккуратно. Более других подойдут модели, оснащённые термозащитой, и с нижним забором воды.

Как достать насос из скважины – правильный порядок действий

В жизни нередко возникают ситуации, когда насос может застрять между стенками скважины. Каждый владелец по-разному подходит к решению этой проблемы. Мы расскажем о самых действенных способах и советах, которые помогут достать насос из пробуренной скважины:

• В первую очередь следует натянуть страховочный трос и несколько раз ударить по нему молотком. В этом случае вибрации на трос передаются насосу и отложения, скопившиеся на нем, разрушаться. Этот способ может отнять немало времени и сил – нужно быть готовым к тому, что на извлечение агрегата понадобится несколько дней;
• Если для того, чтобы вытащить насос из скважины, используются вспомогательные предметы, то их нужно зафиксировать за оголовок к неподвижному предмету вблизи скважины;
• Чтобы протолкнуть оборудование внутрь скважины, эксперты советуют использовать трубу, диаметр которой будет чуть меньше диаметра скважины.
