Самые быстрые устройства
Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.
С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.
Установка гаражных подъемных ворот
При обустройстве гаража чаще всего предпочтение отдается подъемно-поворотным воротам, так как они являются наиболее удобными, практичными, функциональными, легкими в обращении.
Устройство и общие правила
При создании таких ворот необходимо собрать раму с направляющими и полотно, по которым створка будет поворачиваться вертикально и заходить на фиксацию на потолок.
При подборе материалов ориентируются на такие правила:
- Полотно створки можно изготовить из любого подходящего металлического материала либо из дерева.
- Ширина створки обычно выбирается в диапазоне 2,5-3 м при высоте до 2,3 м.
- Для рамы используются стальные пруты либо арматура, также подойдут профильные трубы. Их фиксируют по боковым стенкам и на потолке гаража.
- Роликовые механизмы будут обеспечивать безопасный и бесперебойный подъем полотна, поэтому должны быть максимально надежными.
- Если требуется утепление ворот, это делают при помощи пенополистирольных плит.
Подготовка
Очень важно, чтобы до монтажа подъемно-поворотных ворот была полностью завершена отделка стен. А вот все отделочные работы по обустройства пола можно отложить на потом. Сами ворота должны быть защищены специальной пленкой до непосредственного момента их установки, чтобы исключить их загрязнение или повреждение
Сами ворота должны быть защищены специальной пленкой до непосредственного момента их установки, чтобы исключить их загрязнение или повреждение.
Технология
Установка таких ворот осуществляется по следующему порядку:
- Собирается рама и вставляется в проем.
- Корректируется положение каркаса с тщательной выверкой горизонтали и вертикали.
- Рама окончательно фиксируется к стене по всему периметру при помощи анкеров.
- Щели между каркасом и стеной заделываются при помощи силиконового герметика или монтажной пены.
- Устанавливается само полотно ворот.
- Тестируется легкость движения створки по направляющим, при необходимости — корректируется положение, регулируются пружины, которые обеспечивают свободный ход створки без особых усилий.
- Устанавливаются фурнитурные элементы — ручки, замки, а также элементы автоматики и противовзломной системы.
Особенности установки и настройки автоматики
Распашные ворота с электроприводом своими руками
Общие сведения
Ворота с дистанционным управлением имеют большую популярность как за рубежом, так и в России, ведь благодаря им можно комфортно въезжать в гараж. Такая система и ее функционал востребован при плохих погодных условиях, защита транспортного средства от угона.
Секционные
Существует два вида приводов секционных ворот имеющие дистанционное управление, а именно потолочные и навальные. Применение потолочных приводов широко распространено в гаражных боксах.
Распашные
В основном распашные ворота представляют собой две створки и для управления ими применяется два привода, их приводит в действие блок управления, которое дает задачу на движение. Часто вместе с такими воротами устанавливается специализированная сигнальная лампа, во время движения ворот она начинает мигать, для того чтобы предупредить. Интересной особенностью данных ворот является, то что на их пути появится препятствие, то они останавливаются.
Откатные
Данные ворота характеризуются тем, что блок управление монтируется с приводом в одном корпусе, делая данную систему комфортной на этапе монтирования. В движение данный тип приводит зубчатая рейка.
Подъемно-повортные
Эти ворота самые интересные по типу открывания. Сама створка является монолитной, при нажимании дистанционного пульта управления приводится в действие механизм который поднимает полотно под углом.
Рулонные
В основном используется в качестве так называемых «ширм». Полотно открываясь, собирается вверх по специальным конструкциям и наматывается на приводной вал подвешенный над проемом. Конструкция может устанавливаться внутри, снаружи или в самом проеме.
Внешний вид системы и ее составляющие: электродвигатель переменного тока 220 вольт или постоянного 24 вольта (обычно их устанавливают несколько, но может быть и один, в зависимости от типа ворот), блок управления, фотоэлемент.
Пошаговая технология изготовления автоматических ворот своими руками
Чтобы человек сделал самодельные автоматические ворота для гаража, ему надо ознакомиться с пошаговой инструкцией по созданию такой конструкции.
Выбор типа автоматики для ворот
Автоматизация функционирования ворот осуществляется за счет специального мотора. Для этого используют автоматику рычажного или линейного типа. Последний вариант состоит из двух двигателей, которые оснащены гидравликой и редуктором. Для некоторых гаражей линейная автоматика не подходит, и поэтому люди устанавливают рычажный механизм. Это идеальный выбор для автомобилистов, которые решили поставить распашные гаражные ворота.
Линейные часто устанавливают на конструкции откатного типа. Такие моторы активизируют движение рейки, что приводит к открытию гаражных ворот.
Установка привода
Установка привода осуществляется в несколько последовательных этапов:
- Закрепление к металлическим столбам железных пластин с электроприводом.
- На расстоянии 95 сантиметров от центра пластин привариваются кронштейны.
- При помощи специального ключа приводы приводят к рабочему виду и разблокируют.
- Втулки автоматики тщательно смазываются машинным маслом.
- Блок распределения проводки прикрепляется к стенке шурупами.
- Проверка работоспособности автоматики.
Подробная инструкция настройки автоматики
Чтобы автоматика с дистанционным управлением правильно работала, проводится регулировка ее функционирования. Настройка системы осуществляется следующим образом:
- Двигатель накрывается пластиковой крышечкой, которая отвечает за защиту системы от механических повреждений.
- В специальный красный разъем устанавливается плата, регулирующая работу автоматики.
- К красным разъемам при помощи перемычек присоединяют провода.
- К электроприводу подключают блок, который обрабатывает сигналы автомобильных брелоков.
- Проверяют функционирование электропривода.
Как сделать, чтобы ворота открывались автоматически. Как сделать автоматические ворота: выбираем привод

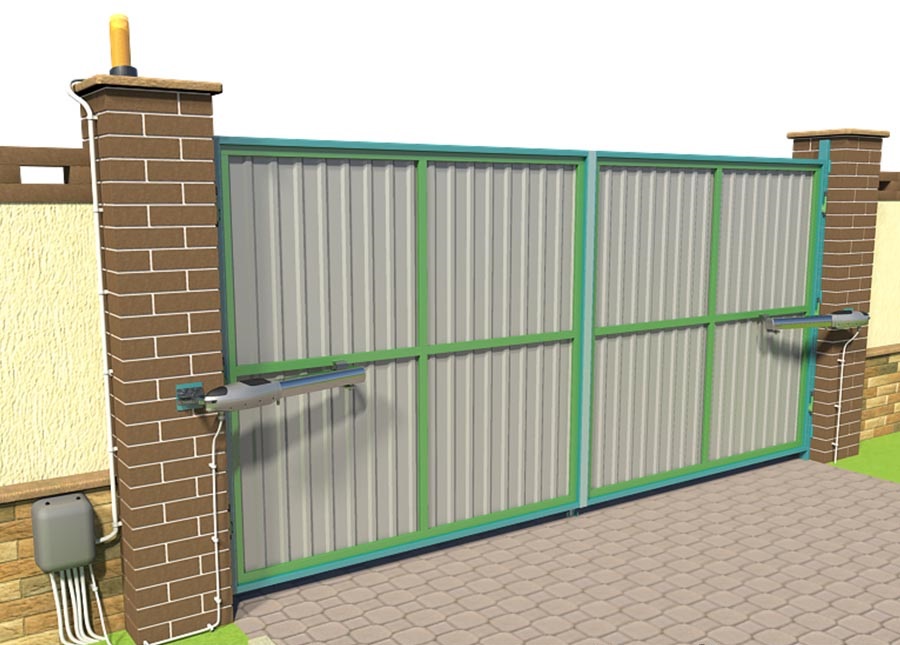

Так выглядят автоматические открыватели распашных ворот
Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод
Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

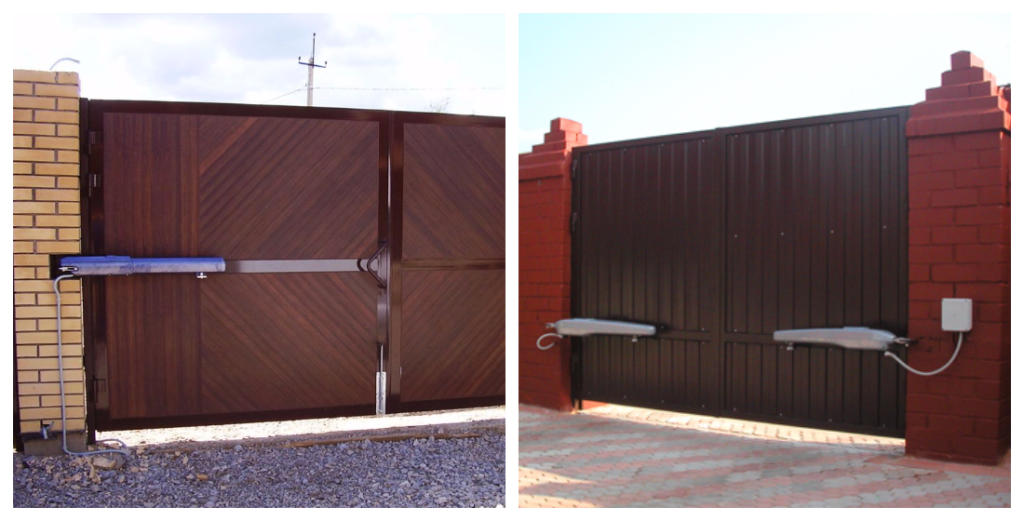

Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

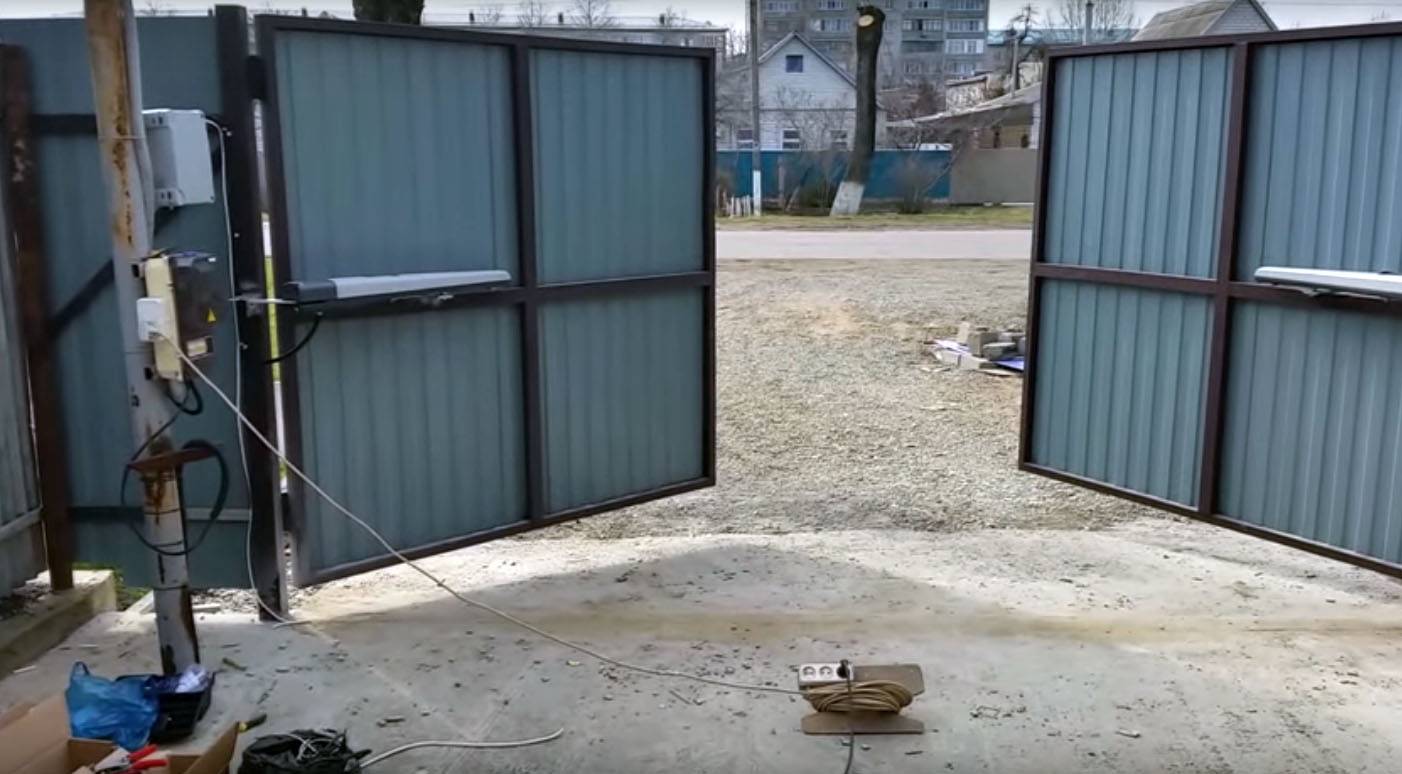

Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод
Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

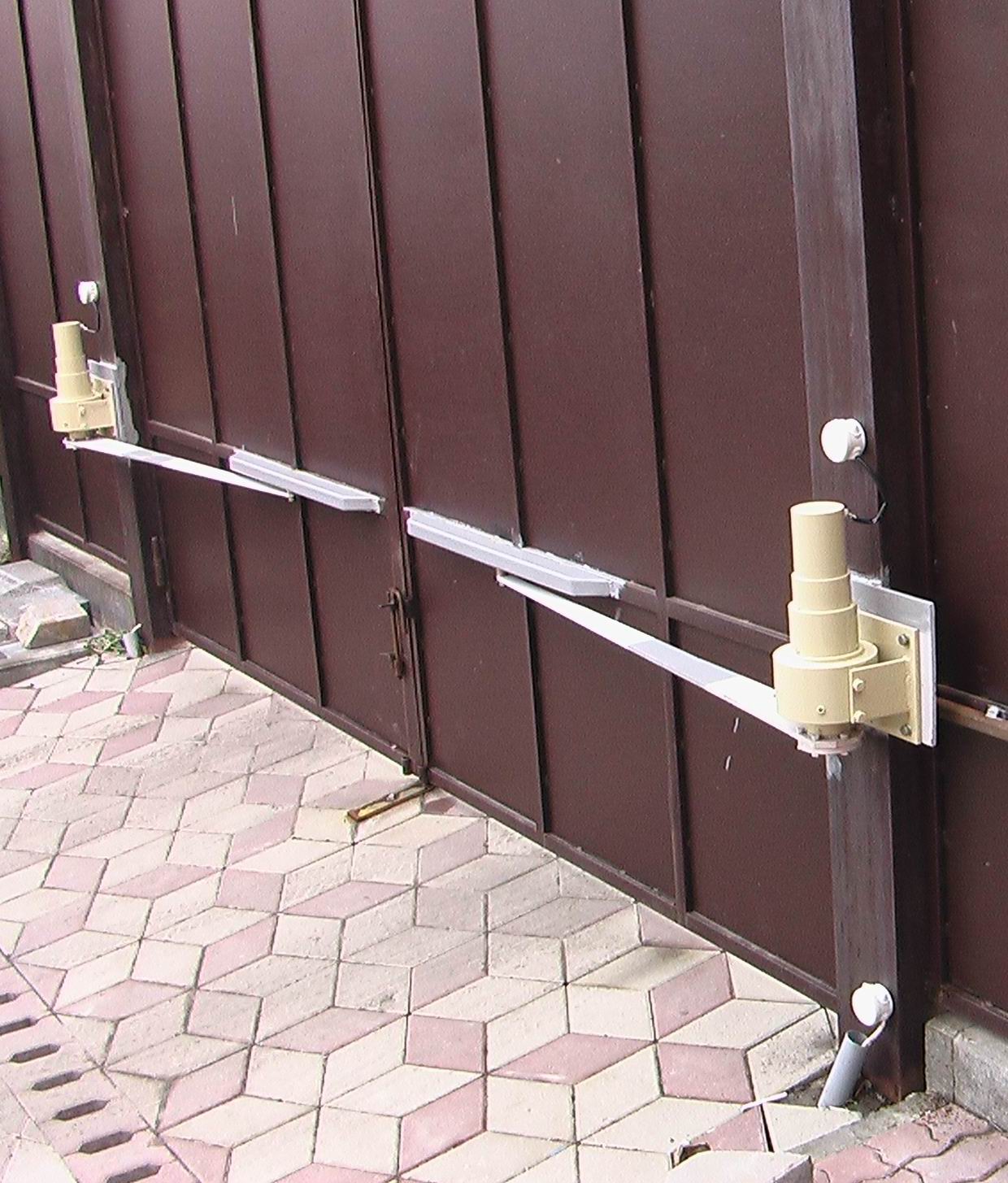

Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

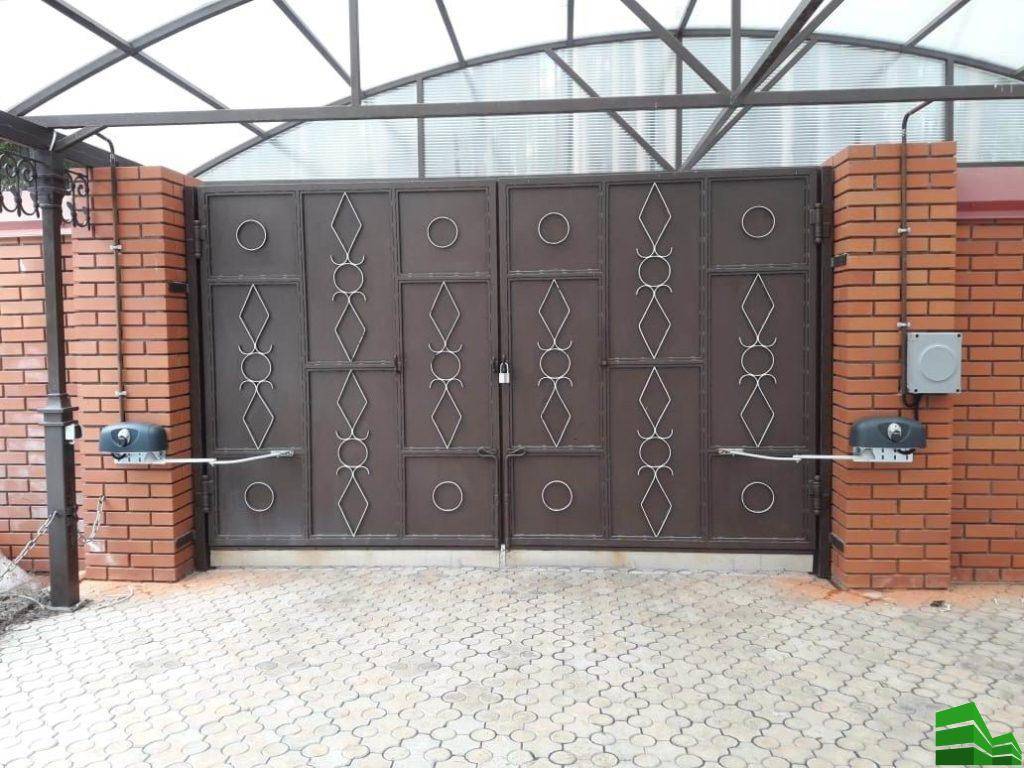

Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.
Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.
Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Общие замечания
Если вы используете промышленно изготовленные комплектующие – строго придерживайтесь рекомендаций производителя – отклонение всего на несколько сантиметров не даст воротам открываться и закрываться на требуемый угол, а также шток привода для ворот будет использовать только часть своего рабочего хода. Это будет приводить к повышенным механическим нагрузкам на электропривод и он быстро выйдет из строя.
Как и при монтаже автоматики для автоматического открывания ворот наружу, после установки приводов необходимо проверить параллельность движения приводов и ход створки. Недопустимы подклинивания, перекосы в движении, стуки и щелчки в механизме. Не думайте, что если ворота тяжело открывать руками, то мощные механизмы справятся с этой проблемой. Некачественно смонтированная автоматика долго не проработает.
После установки приводов можно приступать к выставлению упоров на закрывание и открывание. Их можно приварить на столбы, можно установить в бетон, даже просто в землю.
Обычно рекомендуют такой способ установки ограничителя хода. Нужно полностью открыть ворота и нарисовать на земле линию самого большого открытия ворот. Затем немного прикройте створку, буквально на 5 cm, и приваривайте упор. Таким же образом определите место упоров для закрытых створок.
Если в системе автоматики, которую вы устанавливаете, используются червячные передачи, то обратите внимание, чтобы при полностью открытых и закрытых створках ворот шток (червяк) не выкручивался максимально, оставляя хотя бы 1 cm свободного хода. Если причиной остановки ворот будет полное выкручивание червяка – это вызовет «закусывание», что повлечет высокий износ и поломку червяка
Как сделать консольные откатные ворота

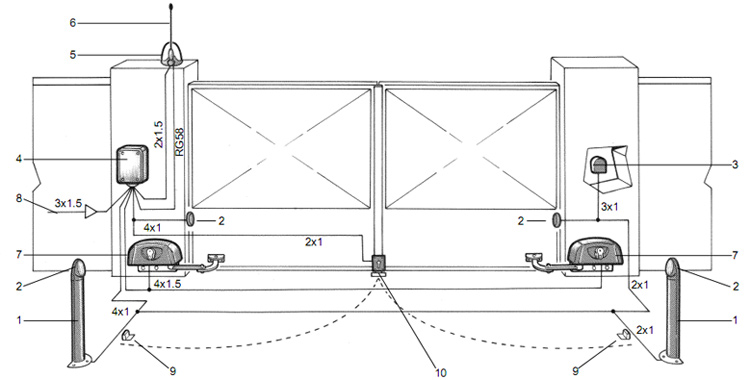

Схема электрических соединений
Подбор оборудования
Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.
Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.
Модульное устройство состоит из:
- Четырех контакторов;
- Двух временных реле;
- Дифференциального автомата;
- Блока питания.
Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.
С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.
Вторичные цепи и автоматика
Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.
Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.
Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.
Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».
Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.
Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.
Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.
К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.
Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!
Этапы монтажа своими руками
- В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
- Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
- Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
- После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
- Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
- Обеспечить защиту специальными датчиками.
- Следует запустить ворота в тестовом режиме.
Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!
Источник
Виды автоматических ворот
По принципу действия механизма воротная автоматические механизмы подразделяются на:
- распашные;
- откатные;
- гаражные.
Рассмотрим каждый из вышеуказанных видов более детально.
Распашные ворота
Распашные ворота, пожалуй, являются классическим вариантом исполнения. Состоят они из двух створок, которые крепятся на двух петлях поворотного типа к вертикальному основанию, в качестве которого обычно выступает металлический каркас. Он, в свою очередь, должен быть прочно закреплен в месте его установки.
Важно! Вне зависимости от того, открываются такие двери ручным либо автоматическим способом, они требуют наличия свободного пространства перед своими створками для беспрепятственного распахивания последних
Откатные ворота
Откатные ворота на роликах обычно состоят из одной створки. Вес в такой конструкции распределяется на роликовые опоры. Кроме того, для того, чтобы сделать откатные ворота более устойчивыми к мощным порывам ветра либо иным воздействиям со стороны окружающей среды, на них монтируются дополнительные направляющие.
Откатные ворота
Конструкция таких ворот достаточно проста и чаще всего легко реализуема народными умельцами. Тем не менее, подобные механизмы, особенно кустарного производства, могут оказаться сложны в эксплуатации и обслуживании.
Гаражные ворота
Ворота роллетного типа принято называть гаражными, т.к. организация въездов в гаражи и на территорию крытых парковок посредством подобных конструкций является основной сферой их применения.
Гаражные роллетные двери представляют собой набор реек фигурной формы, изготовленных их металлопластика и сцепленных посредством подвижного замка. Указанные рейки размещаются в идущих от пола вверх с изгибом у потолка пазах, образуя целостную конструкцию рассматриваемых ворот.
Двигаясь в своих пазах, такие ворота изгибаются в местах соединения реек, преодолевая таким образом прямой угол под потолком. Таким образом, гаражные ворота осуществляют сложный подъемно-поворотный процесс, освобождая въезд в гараж. Рассматриваемые конструкции весьма сложны как в монтаже, так и в эксплуатации.
Гаражные роллетные ворота
О пультах управления (брелках) и типах кодировки
Все пульты можно разделить на две основные группы:
- с плавающим кодом;
- с фиксированным кодом.
Комплект автоматики для откатных ворот
Как работают брелки с фиксированным кодом
У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.
Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.
Какую систему кодировки для пульта управления выбрать…
Принцип работы пультов с плавающим кодом
У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.
Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.
Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?
Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.
Самодельные приводы: видео
Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…
Привод сделан от двигателя стиральной машины.
https://youtube.com/watch?v=zB2C2nQ6kvc

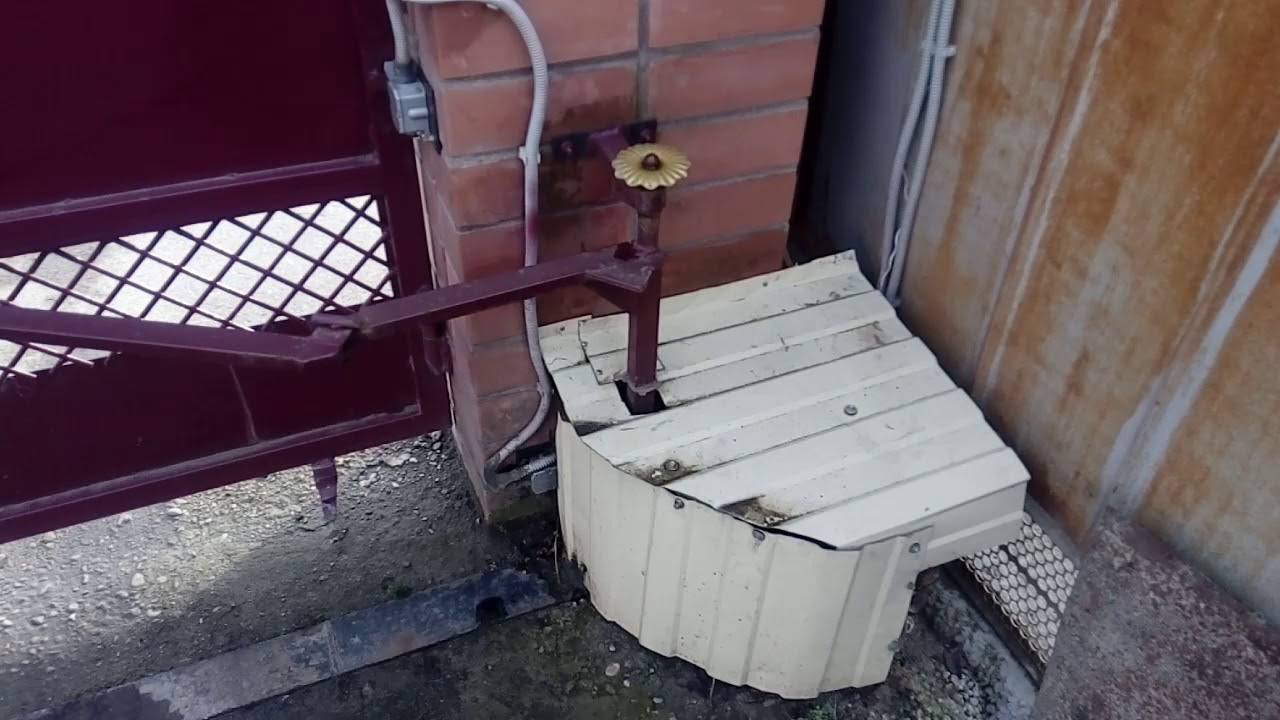

Самодельная автоматика для распашных ворот
Сделана она на этом приводе.
Двигатель для самодельной системы открывания распашных ворот
Схема подключения автомобильной сигнализации.
Как подключить сигнализацию к самодельной автоматике для ворот
Обслуживание системы
Отдельные компоненты, которые составляют систему автоматизации ворот, разнообразны и зачастую сложны. Электродвигатели или гидравлические приводы приводят в действие зубчатые колеса, соединенные с кронштейнами, закрепленными на ваших конструкциях. Современная электроника используется в панелях управления, фотоэлементах, петлевых навесах, защитных кромках, системах контроля доступа, а также в передатчиках и приемниках.
Не имеет значения, какая комбинация распашных ворот, панелей управления, напряжений двигателя, защитных устройств и контроля доступа используется
Техническое обслуживание имеет жизненно важное значение для обеспечения бесперебойной и безопасной работы автоматических полотен, а также для снижения вероятности дорогостоящих и длительных сбоев и поломок. Частота технического обслуживания любой системы может зависеть от частоты использования. Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день
Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов
Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день. Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов.
Расположение системы автоматизации ворот может сыграть роль в определении объема обслуживания. Если полотна находятся недалеко от побережья, сильный ветер и песок с моря могут сократить интервалы обслуживания.
Оформление конструкции
На заключительном этапе собранные ворота обычно окрашиваются. Для отделки металлических частей конструкции рекомендуется использовать специальную уличную эмаль. Деревянные створки можно как покрасить, так и покрыть лаком. Для гаражных ворот никаких особых украшений обычно не используется.
Створки въездных конструкций на загородном участке при желании можно красиво оформить. Для деревянных ворот часто используется резьба. Металлические конструкции можно также украсить коваными элементами. Очень красиво на стальных створках смотрится ажурная полоса с зубьями-кольями, закреплённая сверху. Использование такого элемента позволит не только украсить ворота, но и дополнительно защитить участок от нежелательных проникновений. В любом случае дизайн ворот на загородном участке должен прежде всего гармонировать с оформлением забора и дома.
Двигатель конструкции
Рассматривая вопрос о том, как сделать автоматические распашные ворота своими руками, стоит поговорить о двигателях. Они играю основную роль во всей системе. Как раздвижные, так и консольные ворота имеют зубчатую рейку, установленную вдоль их внутренней поверхности. В двигателях затвора используется зубчатая шестерня, установленная на выходном валу мотора, который входит в зацепление со стойкой на конструкции.
При работе двигателей вращается шестерня, которая открывает или закрывает ворота в зависимости от направления работы мотора.
Распашные ворота используют двигатели, закрепленные на статических опорах, столбах или в земле. У них есть рейка, которая соединяет их с полотнами. Мотор перемещает конструкцию, которая толкает или тянет объект в нужную сторону.
Поскольку ворота фактически являются рычагом, для перемещения требуется меньшее усилие, если рычаг установлен на полотнах дальше от петель. Если поручень привода прикрепляется к конструкциям ближе к точке поворота (шарниры), для перемещения требуется большее усилие.
В отличие от двигателей с раздвижными конструкциями, принципы работы мотора с распашными воротами различны. Ниже перечислены различные типы двигателей для таких моделей полотен, принципы их работы, их сильные и слабые стороны.
Выбор привода для откатных ворот
Самостоятельная установка привода
Монтаж электромеханического привода имеет несколько особенностей. Немаловажную роль играет высота столбов. Этот размер нужно обязательно учитывать при установке створок распашных ворот. При отсутствии концевых выключателей, пользуются створчатыми упорами.
Эти нюансы требуют обязательного выполнения, иначе, мотор может прекратить свою работу, конструкция перестанет функционировать.
В состав электромеханической системы открывания створчатых ворот входит:
- управляющий блок;
- пульт;
- фотоэлементы;
- маячок;
- привод.
Главным преимуществом таких механизмов считается высокая прочность и долгая эксплуатация. Ворота открываются примерно за 15 секунд.
Схема установки механизма наружу
Одним из недостатков этой электромеханической системы считается возможность сбоя, если при движении полотен ворот возникнет даже маленькая преграда. Особенно это касается территории перед проёмом.
Если соблюдать все технологические требования при монтаже распашных ворот, будет обеспечена их длительная работа.
Чтобы конструкция не давала сбоев, нужно постоянно выполнять профилактические работы.
Порядок монтажа
Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, изолента, уголок.
Для установки автоматики для распашных ворот потребуются:
Пред монтажом привода необходимо убедиться, что створки ворот ходят легко и плавно. Они должны сдвигаться при нажатии пальцем. Если ход затруднен, необходимо найти причину и устранить неисправность. Обычно это перекосы или плохая смазка петель.
Следующим этапом является проверка соответствия угла открывания ворот ходу механизма. При возникновении препятствий на механизм будет оказываться повышенная нагрузка, и он может сгореть.
В тех случаях, когда опорой ворот служат кирпичные столбы, необходимо проверить их состояние. Крепление привода на крошащийся кирпич может просто отвалиться. Если надежность столба вызывает сомнение, его стоит обварить металлом.
Непосредственно установка автоматики начинается с приваривания к опорам специальных монтажных пластин. Предварительно устроенные закладные облегчат работу.
Затем производится разблокировка электропривода и привариваются кронштейны к створкам. Работу следует выполнить таким образом, чтобы при полностью открытых воротах оставалось не менее 1 см для свободного хода штока.
По завершении этого этапа установки необходимо проверить синхронность открывания створок. При выявлении непараллельности движения приводов недочет следует исправить. Затем производится установка упоров на открывание и закрывание.
На следующем этапе производится подключение двигателей в соответствии с прилагаемой инструкцией. Случается, что при пробном запуске системы створки ворот двигаются в разные стороны. Эту ошибку легко устранить, поменяв на двигателе провода местами.
Электронный блок управления позволяет выставить нужный режим работы ворот.
Не стоит устанавливать максимальное усилие на закрывание: это сокращает эксплуатационный срок механизма.
Лучше ограничиться минимальным усилием, при котором привод корректно работает.
Установка сигнальной лампы и фотоэлементов выполняется по желанию. К установке фотоэлементов не следует приступать до того момента, пока не будут выполнены все настройки работы ворот. Автоматические ворота своими руками готовы.
Зачастую неопытные мастера умудряются наделать в схеме подключения уйму ошибок, и при запуске система отказывается работать. На выявление и устранение причин сбоя уходит немало времени. Во избежание этого монтаж автоматики нужно проводить последовательно, в строгом соответствии с инструкцией и не пренебрегать проверками на определенных этапах монтажа.
