Анализ грунта под фундамент: когда требуется и в каких целях, особенности и полевые исследования

Как проходят исследования?

Основная цель специалистов, выполняющих геологические изыскания на участке — получить точные сведения о грунтах, залегающих в зоне активного взаимодействия с объектом строительства (как в плане, так и вглубь). Чем выше и массивнее объект, тем больше зона его влияния. Воздействию подвержены все компоненты природной среды, включая грунт, грунтовые воды. Не остаются незатронутыми и геофизические процессы: образование и развитие оврагов, склоновые явления, изменение режима грунтовых вод под воздействием многотонной нагрузки. Во многом активность и масштабность этих процессов зависит от типа грунта, его свойств, исследовать которые необходимо до начала проектирования для принятия ключевых конструкторских решений. Поэтому задача наших специалистов, выполняющих анализ грунта для строительства, не только описать его тип, структуру, влагоемкость, но и дать результаты испытаний:

на сдвиг;
на срез;
на трехосное сжатие.

Мы подвергаем образцы нагрузкам (динамическим и статическим), полностью имитирующим то нагружение, которое грунт в основании сооружения будет испытывать в процессе эксплуатации объекта.

Образцы породы отбираются на месте расположения проектируемого сооружения путем бурения разведочных скважин.

ВАЖНО! Плотность размещения, количество горных выработок определяется строительными правилами и зависит от конфигурации, категории ответственности сооружения. Глубину геологоразведки (изъятия проб) наши инженеры устанавливают в соответствии нормативам: от 3-5 метров для линейных сооружений и 4-6 метров для одноэтажного здания, до 26 метров для «высоток» этажностью свыше 16

Программа изысканий может предусматривать другие параметры и плотность размещения скважин при наличии активного развития инженерно-геологических процессов, в местах распространения специфических грунтов, на скальных породах. Способ отбора проб должен обеспечивать максимальную сохранность структуры отобранного образца (керна)

Глубину геологоразведки (изъятия проб) наши инженеры устанавливают в соответствии нормативам: от 3-5 метров для линейных сооружений и 4-6 метров для одноэтажного здания, до 26 метров для «высоток» этажностью свыше 16. Программа изысканий может предусматривать другие параметры и плотность размещения скважин при наличии активного развития инженерно-геологических процессов, в местах распространения специфических грунтов, на скальных породах. Способ отбора проб должен обеспечивать максимальную сохранность структуры отобранного образца (керна).

Пробы грунта

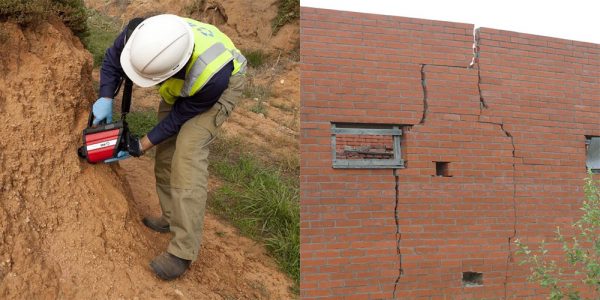

Все истории о заклинивших дверях, трещинах в фундаменте или стенах происходят от неправильно выбранного фундамента. По нормам, которыми при строительстве оперируют специалисты, сборный ленточный фундамент нельзя строить на грунтах, которые имеют пучинистость, а также слабых, водянистых и пластичных землях. Не рекомендуют возводить такую основу и при большом уровне грунтовых вод или на рельефных склонах. Сборный и монолитный ленточные фундаменты нельзя также возводить на органических землях, то есть на иле, торфе и сапропеле

Поэтому заняться исследованиями грунтов под фундамент, чтобы понять, можно ли строить на них фундамент — очень важно

Также нужно понимать, какой ширины потребуется фундамент, причем это зависит от несущих возможностей грунта под основой. Чтобы дать ответ на все эти вопросы, нужно сделать инженерно-геологические исследования земель, предназначенных для будущего фундамента. Ни один строитель-архитектор не будет проектировать здание и его фундамент, пока не выяснит для себя показатели грунта, на котором они будут расположены.

Грунт представляет собой почвы, которые являются многокомпонентной и многообразной геологической системой, и поэтому называемые объектом инженерно-хозяйственной деятельности.

Максимум, который можно сделать для наивысшего качества своего дома — заказать анализ грунта под фундамент в специализирующейся на этом фирме. Проведение исследования и выдача заключения о земле, ее характеристиках, даст возможность подобрать максимально верный тип фундамента и сделать правильный проект для него.

Исследование грунта под фундамент

Если вы хотите сохранить деньги, не платя специалисту за геологические исследования, то можно попробовать сделать исследование грунта под фундамент своими руками. Для того, чтобы провести изыскания, обязательно потребуется садовый бур. Им нужно проделать шурфы на глубину, не меньшую чем нормативная глубина промерзания, но лучше если глубина будет около 3.5-4 метров, особенно если планируется построить двухэтажный и больше дом.

Если в доме есть планы обустроить глубокий цокольный этаж, то самому пробурить шурфы не представится возможным. Ведь для того, чтобы проанализировать почву для постройки одноэтажного дома, придется бурить на 4-5 метров, а для кирпичного дома в два этажа, потребуется глубина уже в 8-9 метров. Одного шурфа конечно же недостаточно, ведь ленточный фундамент, в случае, если будет размещаться на разнородных землях с разным подъемом во время пучения от мороза, по причине неравномерных нагрузок от земли может запросто треснуть.

Неоднородная земля, имеющая прослойки торфа (органического грунта), в зоне, которая сжимается под фундаментом толщи, может просесть в некоторых местах. Результат по итогу будет все тем же, на стенах и фундаменте образуются трещины. Хоть в правилах “инженерно-геологические изыскания для строительства” говорится, что для неответственных построек хватит и 1-2-х шурфов в пределах периметра будущего дома, но лучше будет подстраховаться и обустроить 3-4 шурфа, ведь грунт может быть довольно коварным. Проверка грунта под фундамент потребует ее забора с каждых трех десятков сантиметров шурфа, а ниже линии промерзания земли следует отобрать по образцу через каждые 50 см.

Этапы выполнения геологии выбранного под строительство участка

Первый этап. Изучаются ранее проведенные изыскания при их наличии.

Второй этап. Производится разработка необходимого количества инженерных скважин, которых может быть от двух и более. При этом бурение осуществляется методом сетки на отведенной под здание площади.

Третий этап. Выполняется статическое зондирование для определения сопротивления почвы и для проведения расчета максимально возможной высоты требуемого основания.

Четвертый этап. Анализируется состояние грунтового пласта. Специалисты изучают в условиях лаборатории его основные физико-химические характеристики, например, такие, как несущая способность или степень увлажненности.

Пятый (заключительный) этап. Эксперты, используя полученную в результате проведенных геологических изысканий информацию, составляют ТО (сокращенное обозначение технического отчета, являющегося итоговым документом), на основании которого специалисты уже могут рекомендовать использование определенных стройматериалов и типа фундамента.

В итоговом документе указывается:

1) прочность породы;

2) степень деформации грунта под нагрузкой;

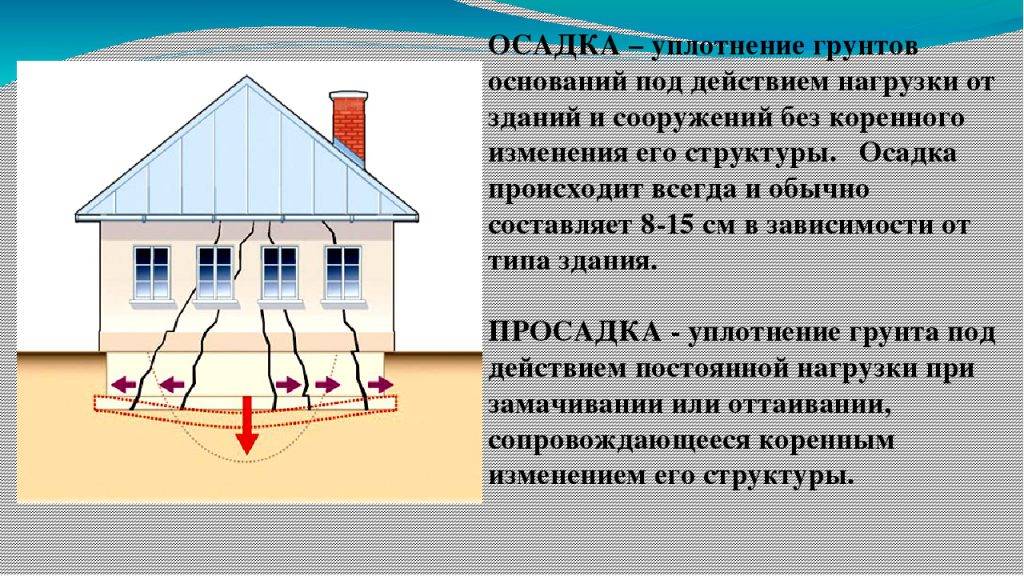

3) динамика возможной осадки почвы;

4) наличие воды и ее объемы в грунте;

В некоторых случаях решение о необходимости проведения геологии участка для определения возможности использования конкретного типа фундамента может быть принято уже после начала строительных работ. Геологические исследования и в этом случае предполагают решение поставленной задачи с использованием комплексного подхода, предоставляющего застройщику информацию о характеристиках местности и грунта, на котором ведется строительство. Это позволяет своевременно обнаружить возможные риски при реализации проекта строительства здания.

Опираясь на ТО, подготовленный экспертами нашей компании, подрядчик сможет своевременно не только откорректировать проектную документацию, но и, возможно, этапы предполагаемых работ. Во время произведенное изменение проекта поможет избежать каких-либо неприятных последствий в дальнейшем.

Но лучше всего заказывать выполнение геологии участка, отведенного под строительство, до того, как будут начаты работы, чтобы избежать неприятностей в процессе закладки фундамента и после его возведения. Может оказаться так, что геологические исследования покажут либо непригодность выбранной для сооружения здания территории, либо экспертами будет доказано, что стоимость строительства будет слишком высокой.

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (ξ1= ξp+ ξв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Особенности выполнения геологии участка

Целью геологических изысканий являет своевременное выявление:

1) характера влияние будущего строения на состояние расположенного под ним грунта;

2) степени воздействия окружающей местности на почву под новым домом.

Правильно выполненная геология участка дает возможность исследовать рельеф грунтовых пластов на глубине, достигающей 50 метров, и предоставить информацию заинтересованным лицам (подрядчикам, инвесторам, собственнику надела) о возможности начала строительства.

Проведение геологической экспертизы осуществляют:

1) используя буровые установки специального типа;

2) определяя состав образцов грунта, взятых при бурении, в лабораторных условиях.

Шурф против скважины

Что такое шурф? Отличие от скважины.

На фазе строительства, непосвященному человеку предстоит услышать много разных терминов и, по нашему опыту, один из таких «непонятных слов» может оказаться «ШУРФ». Давайте разберемся, что же это такое и с чем его не стоит путать.

Что такое шурф и скважина в геологических изысканиях?

Шурфом зовут обычную рукотворную яму, выкопанную вплотную к строению и предназначенную для осмотра фундамента и (или) грунтового основания, а также (редко) для отбора проб грунта при проведении геологических изысканий. Собственно работу по выкопке шурфов называют – шурфованием (шурфовкой).

В отличие от шурфов, геологические скважины проделываются специальными буровыми установками, и делаются они для проведения геологических изысканий. Пробурить геологические скважины можно не ближе, чем в 1 метре к строению, поэтому они не подходят для осмотра существующего фундамента. Зато позволяют провести качественные геологические исследования.

Теперь ответим на распространенные вопросы по шурфованию.

Какие размеры шурфа в плане обычно бывают?

Размер в плане ямы должен быть такой, чтобы специалисту удобно было в шурфе провести все необходимые работы. В шурфе должно быть удобно присесть на корточки, наклонится для отбора пробы и пр. Если существующие фундаменты мелко-заглублены (заложение фундамента ниже поверхности земли до 50…60 см), то допустимый размер шурфа в плане – около 0,8х0,8 м, если приходится копать глубже, то рационально шурф расширить до размера в плане 1х1 м.

Какая должна быть глубина шурфа?

Глубина шурфа принимается из следующих соображений:

1. Если шурф делается непосредственно возле существующего фундамента, то его делают до подошвы фундамента (там, где фундамент опирается на грунтовое основание)

Иногда, для измерения ширины подошвы существующего фундамента шурф выполняют более заглубленным – ниже подошвы фундамента на 10…20 см (Внимание! Заглублять шурф ниже подошвы фундамента можно, только если фундамент имеет удовлетворительное состояние и является достаточно сплоченной, монолитной конструкцией)

2. Если шурф делается перед началом нового строительства, то его выполняют на проектную глубину заложения будущего фундамента.

Необходимо отметить, если шурф делается глубоким в малосвязанных грунтах (например, песчаные грунты), то следует выполнять либо уклоны откосов, либо закреплять грунт деревянными щитами.

В каком месте следует выполнять шурф?

В любом случае перед шурфовкой следует на эту тему проконсультироваться со специалистом, то есть с тем, для кого эти шурфы выполняются. Но в общем можно учесть следующие правила: при наличии подвала в здании шурфы следует выполнять в подвале (снаружи шурфы будут очень глубокими); при отсутствии подвальных помещений шурфы можно выполнять как снаружи, так и внутри строения; при возможности шурфы следует размещать в местах пересечения двух капитальных стен (в этом случае, при использовании одного шурфа, возможно осмотреть фундаменты сразу под двумя стенами); при новом строительстве шурфы стараются выполнить в непосредственной близости к пятну застройки.

Сколько шурфов выполнять?

Количество шурфов определяет инженер строитель, который выполняет обследование строительных конструкций или специалист-геолог, который проводит инженерно-геологические изыскания.

Ограждение участка и устройство зоны отдыха

Ограждение между участками должно быть не выше 1,5 метра, сетчатым либо решётчатым. Это необходимо для хорошей освещённости, ведь высокий сплошной забор может повредить растительности соседей.

Но иногда сплошные заборы соседям не мешают, тогда с ними можно договориться и даже закрепить достигнутое согласие письменно. В таком случае можно ничего не опасаться, кроме разве что смены владельцев, потому что следующие уже не будут обязаны выполнять это соглашение. Для выходящей на улицу части ограды другие требования: высота может достигать 2 метров, нет требований к прозрачности.

Возведение ограды обычно ведётся после того, как завершены работы по подведению коммуникаций и завезён крупный материал для строительства сооружений.

За зону отдыха стоит браться, когда всё остальное уже завершено. Насколько она будет велика, какие в ней будут сооружения и декор, а также прочие параметры определяются предназначением участка. Он может служить местом постоянного проживания, местом отдыха либо дачей – при каждом из этих вариантов обустройство ведётся по-разному.

Например, при использовании всего участка как места отдыха под эту зону отводится львиная доля площади, на ней могут размещаться массивные объекты, как альпийская горки или пруд. Если это дачный участок, чаще всего её площадь невелика и всё ограничивается цветником, местом под приготовление шашлыка, беседкой.

Когда все зоны будут обустроены, останется только проложить рабочие дорожки, а вдоль них – цветники или кустарники. После этого участок можно считать обустроенным – параллельно с перечисленными мероприятиями обычно ведётся и строительство дома, так что после завершения всех работ можно будет наконец-то отдохнуть и насладиться результатом проведённых преобразований.

Как работают геологи

На основе задач, поставленных в техническом задании, проводят детальный анализ местности. Для этого предстоит всесторонне изучить особенности рельефа, обозначить геодезические и астрономические опорные точки.
Исследуют гидроресурсы на участке, предназначенном для застройки.
Составляют прогноз перемен природно-техногенных условий в пределах урбанизированной территории, а также эрозийную карту, с помощью которой принимают меры по защите грунта от разрушения.
Помогают определить оптимальные масштабы будущего здания / сооружения, при необходимости дают рекомендации по типу фундамента и наиболее удачным строительным решениям.

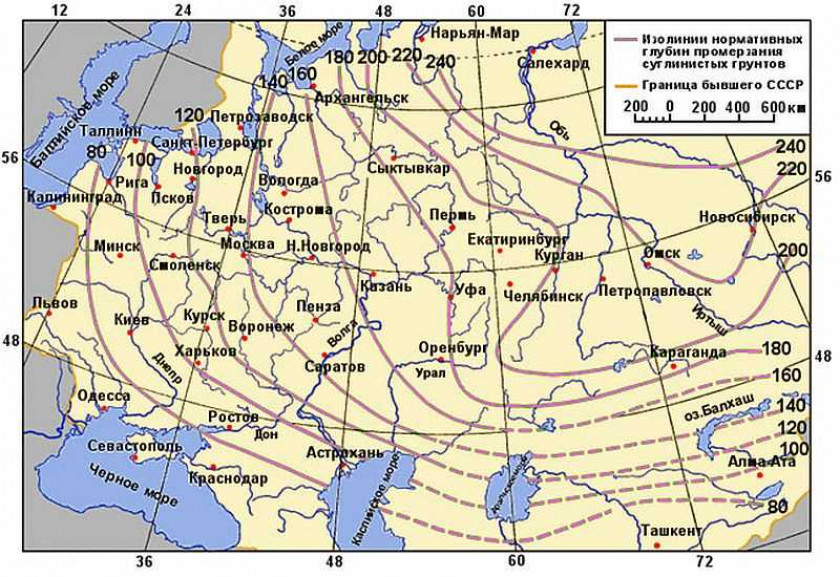

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый “сухой” участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Перечень работ на этапе завершения строительства многоэтажки

Каждая квартира обособляется от соседних квартир стенами и перекрытиями. Устанавливаются перегородки исключительно огнестойкие, как и полагается по нормативам. Нужно решать проблемы, связанные с обеспечением звукоизоляции. Для этого следует качественно производить все работы – тщательно заделывать швы, стыки, отверстия для электроточек. А в вентканалах требуется устанавливать звукоизоляционные прокладки.
В современном многоэтажном доме обязательно должен быть установлен лифт. Лифтовое оборудование перед его установкой непременно тестируется. Особо тщательной проверке подлежат его техническое состояние, работоспособность узлов. Смонтированная лифтовая система испытывается под нагрузкой. Насколько точно производится остановка системы на этажах, следует проверять без груза и с грузом.
Металлопластиковые окна также устанавливаются с учетом обязательного и правильного выполнения всех монтажных операций. В России разработаны специальные стандарты, на которые требуется ориентироваться. Это поможет увеличить срок службы оконных и балконных конструкций. А входные двери сейчас в возводимых домах принято ставить металлические.
Особыми дефектами монолитные перекрытия не обладают. Так что на них уже можно наносить материалы, предназначенные для финишной отделки.

Полы выравниваются методом стяжки, когда их заливают песчано-цементной смесью. Стяжка не должна иметь:

бугров;
углублений;
трещин.

Это абсолютно твердая поверхность, имеющая в своей конструкции гидроизоляцию. Также наличие стяжки:

улучшает показатели теплоизоляции;
увеличивает механическую прочность поверхности;
повышает звукоизоляцию;
поднимает пол до определенного уровня.

Правила черновой и чистовой отделки

Если инвестор пожелает, подрядчик произведет внутреннюю отделку квартир. Но зачастую квартиры в новостройках продаются с черновой отделкой. В них установлены двери и окна, а лоджии застеклены. Зато между предполагаемыми комнатами могут отсутствовать перегородки. Такие квартиры оцениваются дешевле. Собственник подобной квартиры самостоятельно выбирает материалы, которые ему потребуются для отделки. У него имеется собственный дизайнерский проект.

Важно то, что места общего пользования, даже если квартира приобреталась в черновом варианте, подрядчик обязан отделать на чистовую, то есть подготовить к эксплуатации. Тогда как после приобретения квартиры с чистовой отделкой ее хозяину остается лишь:. Тогда как после приобретения квартиры с чистовой отделкой ее хозяину остается лишь:

Тогда как после приобретения квартиры с чистовой отделкой ее хозяину остается лишь:

повесить светильники;
установить мебель;
оборудовать комнаты предметами декора на свой вкус.

Он заблаговременно постарается избавиться от присутствия строительной грязи и от шумов, распространяющихся от беспрерывно работающей техники. Но даже если ремонт полностью завершится в квартире нового владельца, всё равно мусор еще долго будет распространяться по лестничной клетке, а гул не перестанет доноситься из соседних квартир.

Связь с фундаментом дома

При конструировании основания входной группы, важно учесть несколько моментов:

Состыковать основание дома и крыльца друг с другом, иначе в результате усадки могут также образоваться трещины. Для этого перед заливкой бетона необходимо в фундаменте дома просверлить несколько отверстий, куда вбить куски арматуры. Они станут частью армирующего каркаса.

Фундамент любого сооружения редко виден после окончания строительных работ

Но его важность для прочности и долговечности каждой строительной конструкции, в том числе и крыльца, трудно переоценить. Именно поэтому описанию процесса изготовления основания для входной группы уделяется столь много внимания

Какие характеристики проверяют в ходе исследования

Физические свойства грунтов

Физическими свойствами грунта называют его общие исходные характеристики, а также особенности и поведение, проявляющиеся под воздействием естественных физико-химических факторов и при взаимодействии с хозяйственной деятельностью человека. Физики выделяют восемь подклассов свойств: плотностные, механические, тепловые, электрические, магнитные, радиационные, газофизические и гидрофизические.

Но для строительства важно знать следующие характеристики того грунта, на котором планируется возведение объекта:

гранулометрический состав или размер и качество зерен в грунте, которые влияют на его прочность и однородность;
плотность грунта, т.е. общая масса при естественной влажности, позволяет определить тип фундамента и выбрать материалы;
коэффициент пористости или объем пор в единице грунта, дает возможность понять усадку материала под давлением строения и набухаемость под воздействием сезонных климатических изменений, а также необходимость в дренажной системе;
пределы пластичности или способность деформироваться без разрыва также нужно знать при работе на глинистых грунтах, чтобы до каких пределов грунт будет сохранять форму;
влажность и водопроницаемость материала, особенно важные показатели при строительстве на глинистых грунтах, состояние которых может меняться в ходе эксплуатации.

Механические свойства грунтов

Механическими свойствами грунта считают те характеристики, которые проявляются под воздействием нагрузок и могут привести к деформации. Поэтому именно эти свойства являются основными для проектирования зданий и сооружений: от коттеджей до высоток. Испытание грунта на механические свойства дает проектировщику исходную информацию и позволяет произвести расчеты нагрузок всех несущих конструкций и прочность фундамента.

К механическим характеристикам грунтов относят:

прочность или способность грунта сопротивляться внешним силовых воздействиям, таким как растяжение, сжатие по оси, сдвиг, водопроницаемость, перемещение грунтовых вод. Показатели прочности колеблются от единицы (очень низкой прочности) до сверхпрочных грунтов с показателем 120;
показатель упругости под вертикальной нагрузкой для определения обратимой плоской деформации, которую она вызывает, чтобы на основе полученных показателей проектировать фундаменты, насыпи, выемки, плотины, подпорные стены;
сжимаемость и осадка/усадка показывают условия, при которых грунт так или иначе меняет свой объем;
показатель разрыхления или свойство грунта терять связи между компонентами в ходе разработки, что в результате приводит к увеличению объема и уменьшению плотности в сравнении с первоначальным состоянием.

Кому доверить инженерно-геологические изыскания для строительства?

Что нужно знать после инженерно-геологических изысканий

Понятно, самостоятельно обследовать грунт вам не удастся. Геологию участка сегодня проводят множество фирм и фирмочек, которые работают за разные деньги и не всегда добросовестно.

Чтобы выбрать того, кого надо, для начала поищите в интернете контакты местных организаций, занимающимися изыскательскими работами по геологии участка. А после звоните претендентам и, с карандашом в руках, отмечайте в ниженаписанном списке, что же вам сделают за приличную, пусть даже минимальную, стоимость. Итак, вот что в идеале должна включать данная услуга:

Минимальный список выполненных работ

если архивные данные сохранены, на их основании делается анализ поведения грунтов;
бурение скважин (от глубины зависит цена, как правило их делают на углах участка и в центре пятна строительства);
отбор и анализ грунтовых вод;
геофизическое обследование, позволяющее выявить подземные коммуникации, трассы и прочие «скрытые» и забытые объекты;
изучение геологии грунтов (механических и физических параметров почвенных слоев);
изучение состава и глубину залегания грунтовых вод (это называется гидрологическим режимом);
определение существующих и потенциально-опасных процессов в грунте (карсты, подвижки и т.д.);
геодезическую привязку будущего дома и коммуникаций к местности.

Если найдете порядочного и ответственного исполнителя, приготовьтесь ожидать до 7 дней (с момента проведения геологии участка до получения результата. Исследования включают в себя как камеральный (расчетный), так и лабораторный анализ взятых проб грунтов и вод. А на руки вы получите около 30 листов напечатанного, на бумаге формата А4, отчета.

Геологический отчет

Конечно, документ этот технический, изобилует терминами, графиками и таблицами. Но в нормальной конторе вам на словах объяснят, что да как. И хоть геологи и даже геодезисты (как правило, выпускники строительных ВУЗов) отродясь не рассчитывали фундамент. Не их это профиль. Они посоветуют, что можно, а чего нельзя строить на вашем участке.

Да еще предложат контакты десятка проектных фирм. Которые с радостью просчитают надежность всех конструкций дома на участке, геология которого ясна им, как божий день.

Одним словом, инженерно-геологические изыскания для строительства по сути, схожи с услугами юриста при покупке недвижимости. В принципе, можно и без них обойтись, но скупой в этом случае платит даже не дважды.

Читайте далее: Архитектурно-планировочное задание

«Подводные камни» инженерно-геологических изысканий

На портале постоянно появляются темы с названиями: «Треснул ленточный фундамент! Что делать?», «Морозным пучением подняло угол дома. Как это исправить?», «Плита просела. Ломать?».

Среди причин аварийных ситуаций с фундаментом и «коробкой» дома часто называют отсутствие геологии. Мол, застройщик сэкономил, понадеялся, что пронесёт, вот и получил результат.

Кого не спроси, почти все знают или слышали, что, перед возведением дома, надо сделать инженерно-геологическое изыскание. Но мало кто пишет, что провёл исследование грунта на участке. Получается, большинство строят фундаменты на авось?

Для наглядности, приведём результаты голосования в одной из профильных тем на FORUMHOUSE.

Как видите, большинство участников портала высказались «За» проведение геологии. Но, сколько из этих людей реально сделают исследование грунта на участке? И ещё — результаты геологии, сами по себе, для обычного застройщика, не обладающего узкопрофильными знаниями, — китайская грамота. Как быть? Если вы сделали инженерно-геологические изыскания, то дом, затем, должны «от» и «до» проектировать специалисты.

Делать геологические изыскания грунта надо по заданию конструктора фундамента. Сначала определитесь с ним и только потом заказывайте исследование. Иначе, это — напрасный труд. У меня в архиве куча отчетов по геологии, которые меня, как конструктора-проектировщика фундаментов, совершенно не устраивают.

Почему исследование грунта следует начать с поиска проектировщика фундамента? Вы ему скажете, какой дом, и где вы хотите построить. Он переведёт ваши мечты на строительный язык и составит техническое задание для инженерно-геологической организации. В этом задании указывается:

Сколько этажей будет в доме.
Тип проектируемого фундамента.
Предполагаемая глубина заложения фундамента.
Планируемая нагрузка на фундамент и основание.

Получив ТЗ, геолог составит программу обследования участка, в которой пропишет количество и глубину скважин, виды проб и необходимые лабораторные исследования грунта.

Затем буровики выполнят работы, а геолог составит отчет о проведённых инженерно-геологических изысканиях. Хотя состав и несущая способность грунтов понятна только специалистам, застройщик, на основании отчета, может составить первое впечатление о плюсах и минусах своего участка.

Бывают и обратные ситуации, когда застройщик сначала делает исследование грунта и только потом обращается к конструктору фундамента.

Поясните, геологи, после изысканий, дают рекомендации по выбору оптимальной конструкции фундамента?

Геолог даст рекомендации как по выбору типа фундамента, так и по глубине его заложения и спрогнозирует вероятность развития опасных геологических процессов.

Материалы геологических и гидрогеологических изысканий — база для расчета и проектирования фундамента.

Дочитав статью до этого места, вы можете воскликнуть: «А где же «подводный камень?». Поясняем. Сами по себе геологические исследования грунта, без дальнейшего обращения к конструктору фундамента и профессиональному архитектору-проектировщику — выброшенные деньги.

А теперь скажите честно, сколько людей вы знаете, которые заказали проектирование и расчёт обычного загородного дома — площадью от 120 до 150 кв. м, от «А» до «Я», у профессионалов? Именно проектирование здания, со всей конструкторской документацией, а не переделали «на коленке» проект, скаченный в интернете, в лучшем случае, подогнав «картинку» у обычного дизайнера?

Итак, первая причина не делать геологию — вы готовы платить за весь цикл работ по расчёту и проектированию дома?

Как провести усиление фундамента частного дома своими руками

Проводить укрепление конструкции фундамента частного дома своими руками приходится при разных ситуациях. Чаще, когда конструкция вырабатывает свой ресурс. Существует множество способов, как провести усиление. Но когда дело доходит до процессов своими руками, то чаще используют две или три простые технологии.

Самый простой способ – расширить конструкцию и заключить ее в обойму из кирпича или сложенного камня, можно залить ленту из бетона. При этом кладку делают с двух сторон фундамента, стягивая их между собой болтовыми крепежами, которые протягивают сквозь основное тело фундаментной основы. Такое усиление очень надежно, он увеличивает срок эксплуатации почти в два раза. При этом есть всегда возможность провести ремонт обоймы, если какой-то участок под действием различных нагрузок вышел из строя.

Второй вариант – это инъекционный способ. Это когда основу дома привязывают к столбам, которые заливают рядом с ним. Практически получается так, что около ленточного фундамента сооружается столбчатый. При этом столбы возводятся с двух сторон от ленты и стягиваются между собой болтами.

Точно также можно провести усиление и винтовыми сваями. Кроме этого можно, используя сваи или опорные столбы, перенести дом на новую конструкцию. Для чего между сооруженными опорами сквозь ленточный фундамент монтируются опорные поперечины прямо под стенами здания. В качестве поперечин можно использовать швеллер или двутавр.

Как проводится геологическое исследование

Существует документ (свод правил 11*105*97), на основании которого должны производиться геологические изыскания под новое строительство. В нём определены состав и объём необходимых изысканий, методы их проведения и применяемые для этого технологии. Правила разработаны в качестве руководства для организаций и физических лиц, занимающихся подобной деятельностью, и предоставляющих услуги исследования грунта под фундамент.

Состав изысканий

В одном из разделов правил установлены общие требования к составу изысканий, и вот что сюда входит:

Если в районе проводились исследования грунта ранее, данные прошлых лет могут быть обработаны и приняты во внимание. К таким данным могут относиться как технические отчёты по строившимся вблизи крупным объектам, так и проведение сейсмологических или других региональных исследований.
За основу могут быть взяты данные производимых прежде аэросъёмок — с их помощью проще оценить характер рельефа и его геологическое строение.
Геодезическая рекогносцировка местности с визуальным наблюдением. Это обследование включает в себя осмотр места будущего строительства; описание имеющихся вблизи обнажений грунта в виде законсервированных котлованов или карьеров; оценку водопроявлений со сложившимся ботаническим окружением (оно является отличным индикатором гидрогеологической обстановки).
Данные, получаемые путём проходки слоёв почвы путём бурения скважин

Особое внимание уделяется не самым благоприятным для строительства участкам с близким расположением вод, разнородным составом грунта или его специфичностью, высокой графичностью рельефа. Так же выявляются дефекты планировки района, наличие просадок не только на участке, но и недалеко от него, заболоченность и вероятность подтоплений.
Исследования геофизики почвы – как лабораторные, так и полевые. Их цель – уточнение геологического разреза, местонахождение водоносных горизонтов и поверхностных очагов. На этом этапе отбираются образцы грунта для определения его свойств и состава. Полевые исследования помогают дать оценку способности грунта к пространственной деформации, определить возможность и оптимальный способ погружения свай.
Оценка гидрогеологической обстановки (определение УГВ, наличия верховодки, плывунов). Производятся лабораторные исследования агрессивности подземной воды, прогнозируется вероятность гидрогеологических изменений. Если грунт водонасыщенный, определяется его динамическая устойчивость.

Это обследование включает в себя осмотр места будущего строительства; описание имеющихся вблизи обнажений грунта в виде законсервированных котлованов или карьеров; оценку водопроявлений со сложившимся ботаническим окружением (оно является отличным индикатором гидрогеологической обстановки).
Данные, получаемые путём проходки слоёв почвы путём бурения скважин

Их цель – уточнение геологического разреза, местонахождение водоносных горизонтов и поверхностных очагов. На этом этапе отбираются образцы грунта для определения его свойств и состава. Полевые исследования помогают дать оценку способности грунта к пространственной деформации, определить возможность и оптимальный способ погружения свай.
Оценка гидрогеологической обстановки (определение УГВ, наличия верховодки, плывунов). Производятся лабораторные исследования агрессивности подземной воды, прогнозируется вероятность гидрогеологических изменений. Если грунт водонасыщенный, определяется его динамическая устойчивость.
