Методы настройки датчиков движения для освещения

Как подключать трехпроводной датчик на два провода

Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.

Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.

Минусы способа

Недостатки таковы:

• Не все светодиодные лампы позволять работать датчику по такой схеме;

• Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;

• Нет возможности добавить новую нагрузку на схему, это бесполезно;

• Самой высокой мощностью является 80 Вт.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

• Потолочные.
• Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Параметры, которые надо настроить

Другую часть параметров датчика можно настроить под конкретные местные условия. Это поможет оптимизировать работу системы освещения и свести к минимуму ложные срабатывания.

1. Сначала выбирают правильный угол установки. Он настраивается таким образом, чтобы объект обнаруживался сразу при входе в контролируемую зону.

2. Во вторую очередь настраивают чувствительность сенсора (регулировочный орган обозначается SENS от слова sensitive). Суть этой регулировки – отстроиться от срабатываний при обнаружении объектов небольшого размера. В большинстве случаев это мелкие животные, для них нет смысла включать освещение.
3. Большинство датчиков оснащено фотореле. Без него сенсор будет срабатывать и в светлое время суток, либо их придется отключать вручную. Порог срабатывания фотореле надо настраивать, чтобы детектор не позволял расходовать электроэнергию днем, но вовремя включил освещение ночью. Орган регулировки маркируется LUX или Day Light (дневной свет).
4. У многих моделей имеется возможность настроить задержку времени отключения. Это удобно при покидании территории – свет погаснет не сразу, позволив человеку или автомобилю удалиться не в полной темноте.

Не все детекторы имеют полный комплект настроек. У некоторых недорогих моделей может не быть настройки времени срабатывания, у других – чувствительности к размерам объектов.

Пример расположения регулировочных органов инфракрасного детектора движения

Полезные советы

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.

Общие рекомендации перед подключением

Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:

1. Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
2. Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
3. Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
4. Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».

Основные рекомендации по монтажу

Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:

1. Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
2. При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
3. Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно

Рассмотрим их подробно

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

1. Для начала нужно установить максимальную чувствительность.
2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
3. Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

1. Перевести регулятор в минимальное значение.
2. Инициировать датчик посредством движения.
3. Засечь время.
4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Назначение и принцип работы светильника

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в

УЛЬТРАЗВУКОВЫЕ (УЗ) ДАТЧИКИ ДВИЖЕНИЯ

ПРИНЦИП ДЕЙСТВИЯ УЛЬТРАЗВУКОВОГО ДАТЧИКА ДВИЖЕНИЯ

Принцип работы ультразвукового датчика движения заключается в исследовании окружающего пространства с помощью звуковых волн, частотой находящейся за пределами слышимости человеческим ухом – ультразвуком. При обнаружении изменения частоты отраженного сигнала, в следствии движения объектов, датчик запускает заложенную в нее функцию.

КАК РАБОТАЕТ УЛЬТРАЗВУКОВОЙ ДАТЧИК ДВИЖЕНИЯ?

Внутри ультразвукового датчика движения расположен генератор звуковых волн (в зависимости от производителя и модели обычно генерируется частота звуковой волны 20-60 кГц), которые излучаются в зоне действия датчика и отражаясь от окружающих объектов поступают обратно в приемник.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.





















2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Виды датчиков движения

На сегодня, наибольшим спросом пользуются виды ДД:

• ультразвуковые (УЗ);
• инфракрасные (ИК);
• микроволновые (СВЧ);
• комбинированные;

Каждый вид имеет достоинства и недостатки, применяется в разных условиях.

Рассмотрим по отдельности обозначенные типы ДД:

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
2. Дальность действия не далека.
3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

1. Невысокая ценовая категория.
2. Не подвержены воздействиям природной среды.
3. Фиксируют движения при любых материалах объекта.
4. Не теряют рабочие функции при возникновении влажности, пыли.
5. Не реагируют на перепады температурного режима окружающей среды.

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

1. Они могут ложно срабатывать на теплый ветер.
2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

1. Точность регулирования расстояния нахождения объектов при их движении.
2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

1. Наиболее высокая цена на него.
2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
2. Режим его работы не влияет от температуры среды.
3. Реагирует даже на малозначительные движения.
4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.

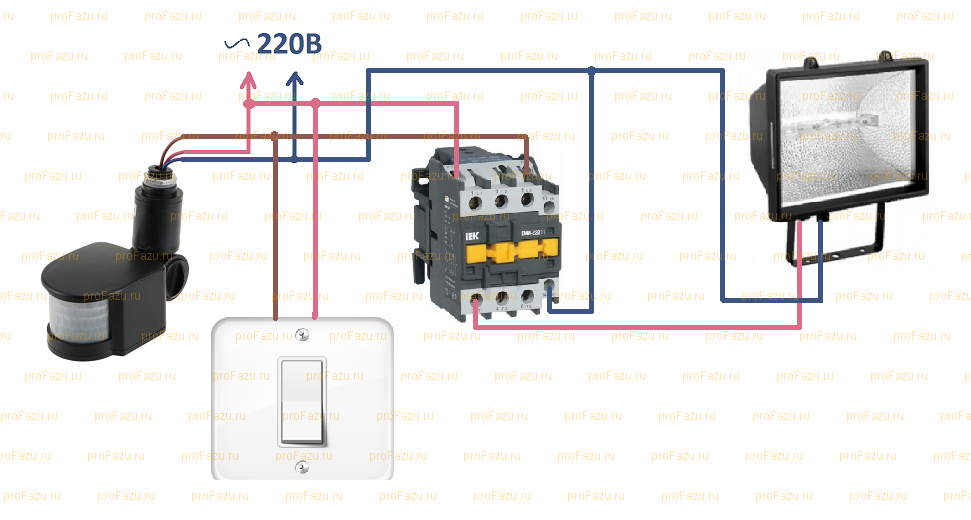

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

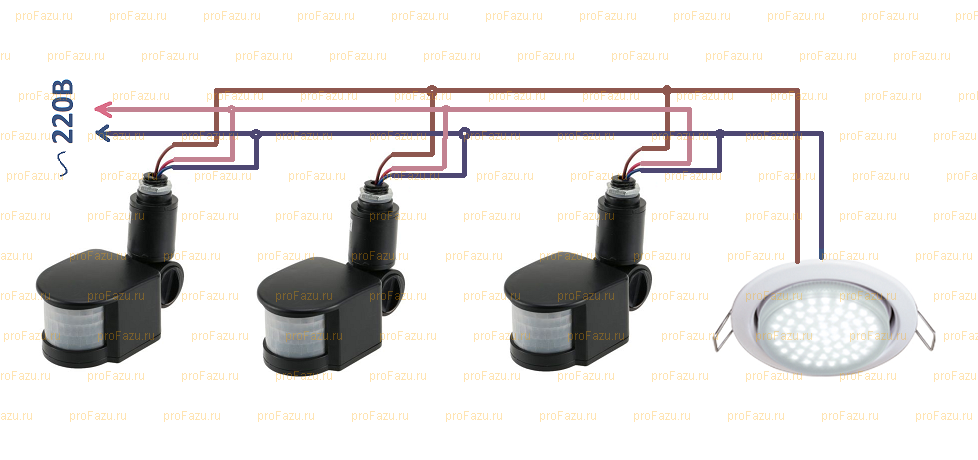

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Установка датчика, обеспечивающего включение света

Потолочный датчик движения для включения света можно подключить тремя способами:

• параллельно с выключателем;
• последовательно;
• комбинированно.

В первом из этих способов освещение может включиться щелчком выключателя или благодаря срабатыванию датчика. Обе эти возможности включения не зависят друг от друга.

Использование второго способа предполагает работу датчика только в том случае, когда выключатель находится во включенном положении.

Третий способ подключения применяется при работе двух или нескольких датчиков движения.

Для корректной работы датчика его нельзя устанавливать, если в контролируемой прибором зоне находятся следующие предметы:

• вентиляторы с движущимися частями, лопастями;
• проезжающий транспорт;
• кондиционеры или приборы отопления;
• деревья, кустарники;
• приборы, создающие электромеханические помехи.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
