Установка жироотделителей на канализацию своими руками

Делаем ловушку для жиров сами

Изготовление жироуловителя для канализации своими руками начинается с расчёта его параметров. Производительность устройства Р вычислим по формуле:

Р = n х Ps, где n – число моек в доме, Ps – скорость протекания воды в системе – средний показатель равен 0,1 л/с. Если на кухне единственная раковина, n=1. Тогда Р=0,1 л/с.

Для определения объёма устройства пользуются формулой V=60 х P х t, где t –время оседания жира, в среднем 6 мин. Получаем 36 л или 0,036 м³. Теперь несложно узнать параметры тары для жироловки – 0,3 м, 0,3 м и 0,4 м.

Для того, чтобы сконструировать жироуловитель своими руками, надо изучить следующую пошаговую инструкцию:

Находим подходящую тару (форма прямоугольного параллелепипеда) из пищевой пластмассы, полипропилена, стеклопластика, оцинкованной стали или нержавейки. У тары должна быть плотная крышка. Можно использовать ящик из пластмассы для игрушек. Подойдет дюралевый уголок от старого аквариума, где треснуло стекло. Его удаляют, а на каркасе изготовляют короб из листов стеклопластика толщиной 6 мм. Резать их непросто, зато конструкция получится прочная, водостойкая.
Делаем на боковых стенках короба отверстия для ввода-вывода воды Ø 50 мм (электролобзиком, а лучше выжигателем по дереву). Край отверстий зачищаем наждачной бумагой. Их располагаем напротив. Расстояние от этих отверстий до верхнего края короба – 5 см.
Под отверстием устанавливаем (торцом) трубу Ø 100 мм, при длине, равной 2/3 от высоты ящика. Ее клеим так, чтобы нижний край возвышался над дном ящика на 30-40 мм. Затем ставим патрубок Ø 50 мм вовнутрь трубы. Его нижний край выше нижнего края трубы на 50 мм.
Подключаем тройник (колено Ø 50 мм) к верхнему концу патрубка. Из двух свободных концов один войдет в отверстие, а другой, направленный вверх, будет выполнять роль вентканала.
Закрепляем патрубки на отверстиях, пользуясь уплотнителями, эпоксидной смолой.
Вставляем в ящик 2 перегородки. Один барьер фиксируем термоклеем в верхней части, не менее 10 см над дном. А вторую перегородку (ее длина – 2/3 высоты короба), прикрепим внизу. Таким образом, улавливатель жира получится с тремя секциями.
Монтируем вводное колено, а все места соединений мажем силиконовым герметиком. Там, где крышка соединяется с коробом, надо приклеить уплотнительную ленту. Закрыв крышку, ожидаем застывания герметика. Аппарат для уловления жира перед входом в канализацию – готов.
Чтобы перегородки выдержали напор воды, вместо термоклея лучше брать эпоксидную смолу, а сами перегородки лучше обмотать резиновыми жгутами.
Соединения от раковины мойки до жироловки, а затем от нее до канализации делаем из гофрированных пластиковых труб с резиновыми уплотнителями.

Монтаж

По сути, монтаж жироуловителя – несложный процесс. Можно обойтись без вызова мастера, реально справиться с его установкой самому. Наилучшее для установки место – под раковиной или рядом с ней. Часто канализационные сепараторы встраивают в кухонные мойки. Чтобы осуществить установку жироуловителя под мойку, аппарат соединяют с канализацией. В комплекте есть все нужное для этой цели.

Устройство при монтаже нужно поставить на твердой и ровной поверхности. Главное требование к сепаратору – емкость должна быть доступной для регулярной чистки.

Последовательность выполнения работ:

шланг слива мойки соединяется с патрубком входа, прокладки из резины смазывают силиконовым герметиком;
сливной патрубок при помощи гофрированного шланга с аналогичным диаметром подключается к канализации с использованием резиновых уплотнителей;
емкость заполняется водой для проверки, насколько герметична конструкция (если есть хоть малейшая течь, ее устраняют);
после закрытия верхней крышки устройство будет готово к приему стоков;
остается выполнить монтаж наружной части бытовой жироловки, соединив ее с канализацией.

Профессиональный монтаж жироуловителя на промышленном предприятии выполняют специалисты, которые обязаны подробно проинструктировать технологический персонал относительно правильной эксплуатации, а также очистки жироуловляющего устройства.

Материалы

Резервуары жироотделителей изготавливаются из ПВХ, пластика, стеклопластика или нержавеющей стали. Для очистки промышленных стоков резервуары нередко делают из бетона.

Из ПВХ или пластика изготавливают жироуловитель под мойку, наземный для общепита, уличный, устанавливаемый под землей. Агрегат, устанавливаемый в помещении имеет привлекательный внешний вид, легко моется, легкое и прочное.

Рис.5. Жироуловитель из полиэтилена.

К достоинствам бытовых уловителей из пластика относятся:

экологическая чистота материала;
практичность;
длительный срок службы;
простота обслуживания.

Емкости из стеклопластика предназначены для эксплуатации внутри производственных помещений и на улице. Изготавливаются из полимерных материалов, армированных стекловолокном. Отличаются высокими показателями по прочности, стойкостью к перепадам температур, химическим реагентам, статическим и динамическим нагрузкам.

Стеклопластиковый жироулавливатель может быть горизонтальным и вертикальным.

Агрегаты из нержавейки отличаются презентабельным внешним видом, долговечностью и практичностью. За счет идеальных гигиенических свойств отлично подходят для предприятий молочной промышленности, пищевых производств и общепита. Высокая стоимость сепаратора компенсируется длительным сроком службы.

Рис.6. Жироуловитель из нержавейки.

Резервуары из бетона используют для очистки промышленных стоков. Изготавливают из железобетонных армированных колец, размещенных вертикально. Обеспечиваются горловинами с крышками для обслуживания и откачки стоков.

Бетонные агрегаты не пользуются популярностью из-за тяжелого веса, сложности монтажа, и обслуживания.

Рис.7.Бетонные резервуары.

Рис.8. Жироулавитель из полимерных материалов и армированного бетона.

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

Гравитационным. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

Принцип действия гравитационного жироуловителя

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

необходима ручная очистка и последующая утилизация жира;
в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Таблетки для жироуловителя

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

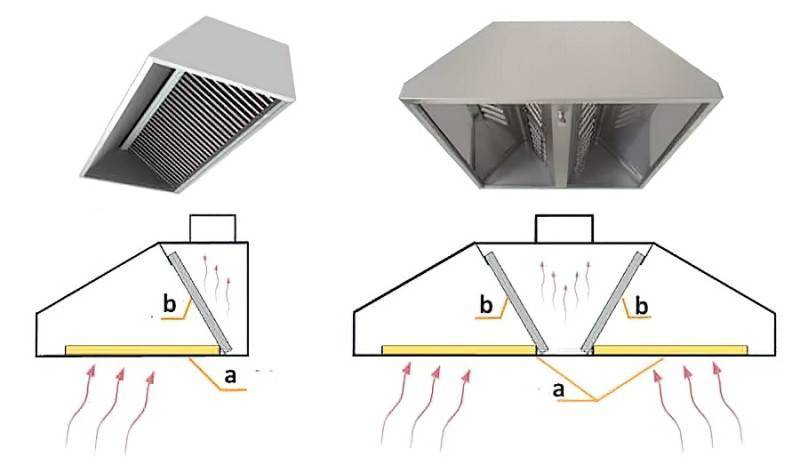

Жироуловители в кухонной вытяжке: а — фильтры решетки; b — лабиринтного типа

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуются модели жироуловителей с несколькими перегородками.
Наличие рядом с мойкой канализационного стояка или фановой трубы для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее

Цена бюджетных пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Монтаж жироуловителя

Монтаж жироуловителя под мойку

Установка жироуловителя достаточно проста. Чтобы своими руками смонтировать прибор, необходимо следовать следующей инструкции:

Выбирается место для установки сепаратора. Это должна быть ровная и твердая поверхность, к которой легко получить доступ. Чаще всего жироуловитель устанавливают непосредственно под мойкой или вблизи посудомоечной машины.
Устанавливается фильтр-жироуловитель.
Входной патрубок сепаратора подключается к канализационной трубе мойки или трубе, где соединились мойка и моющая техника. В месте подсоединения используется резиновая прокладка, поставляющаяся в комплекте с прибором.
Выходной патрубок выводится в канализацию. Для соединения труб так же, как и в предыдущем пункте, используется прокладка.
Жироуловитель наполняется водой для проверки герметичности его соединений с трубами.
Система закрывается крышкой аппарата.

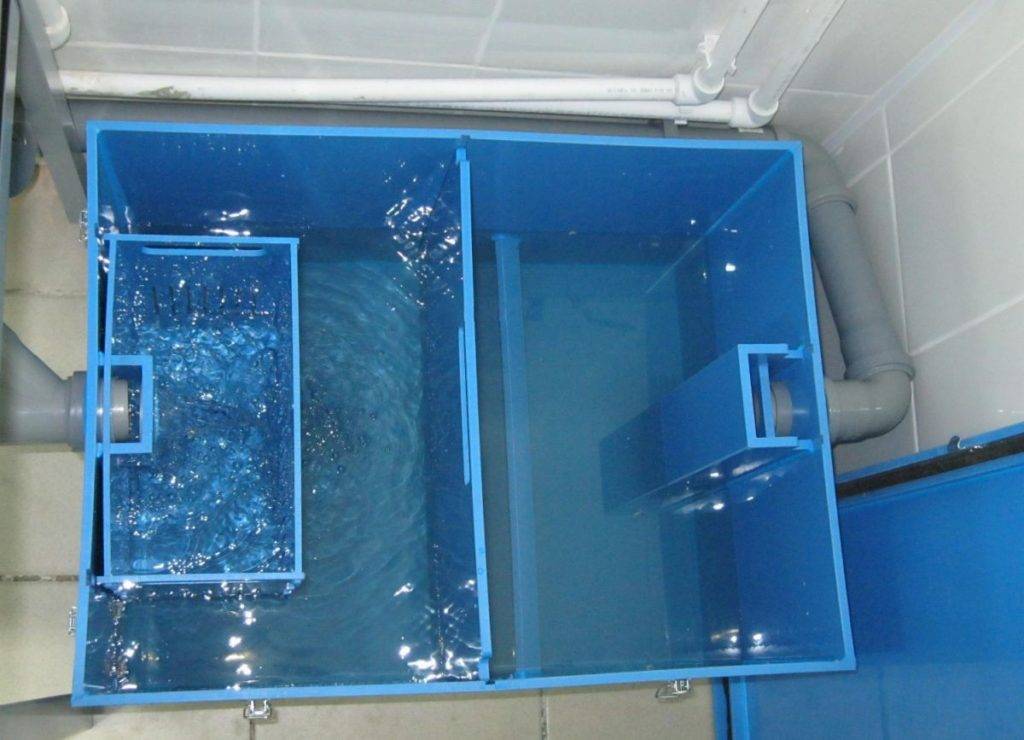

Пример правильно установленного прибора

Сепаратор подключен и проверен. Устройством можно пользоваться.

Установка жироуловителя на приусадебном участке

Произвести монтаж сепаратора на приусадебном участке – более сложная задача, чем установка прибора дома. Для того чтобы самостоятельно произвести установку, надо выполнить следующие действия:

Изначально подобрать место для установки фильтра

Важно учесть дальнейшую планировку участка и возможные ландшафтные работы.
Выкапывается яма необходимых размеров. При проведении этой работы следует учесть, что на дне углубления должна присутствовать твердая отсыпка и крышка сепаратора должна выступать на 3-4 см над уровнем земли.
На дне ямы делается твердая опалубка из смеси песка и цемента

Если на участке песчаные или суглинистые почвы, то применяемая смесь разводится в соотношении 1:5. Если почва более неустойчивая, то количество цемента в растворе требуется увеличить. После полного затвердения подготовленной основы можно приступать к дальнейшей установке прибора.
Корпус жироуловителя, для устойчивости и избегания перекосов, анкерными болтами крепится к твердой основе.
Во избежание осыпания грунта вокруг жироуловителя сооружается фанерная опалубка. Для использования прибора в холодных климатических условиях потребуется применение любого теплоизоляционного материала, например, минеральной ваты или пенопласта.

Минеральная вата и пенопласт – подходящие теплоизоляционные материалы

Входной патрубок прибора соединяется с канализационной трубой. После соединения место стыка рекомендуется обработать герметиком.
Выходной патрубок сепаратора присоединяется к дальнейшей системе водоотведения. Место стыка труб также обрабатывается герметиком.
Оставшееся пространство ямы засыпается выкопанным грунтом (применяется метод обратной засыпки, при котором используется земля, извлеченная именно с этого места).

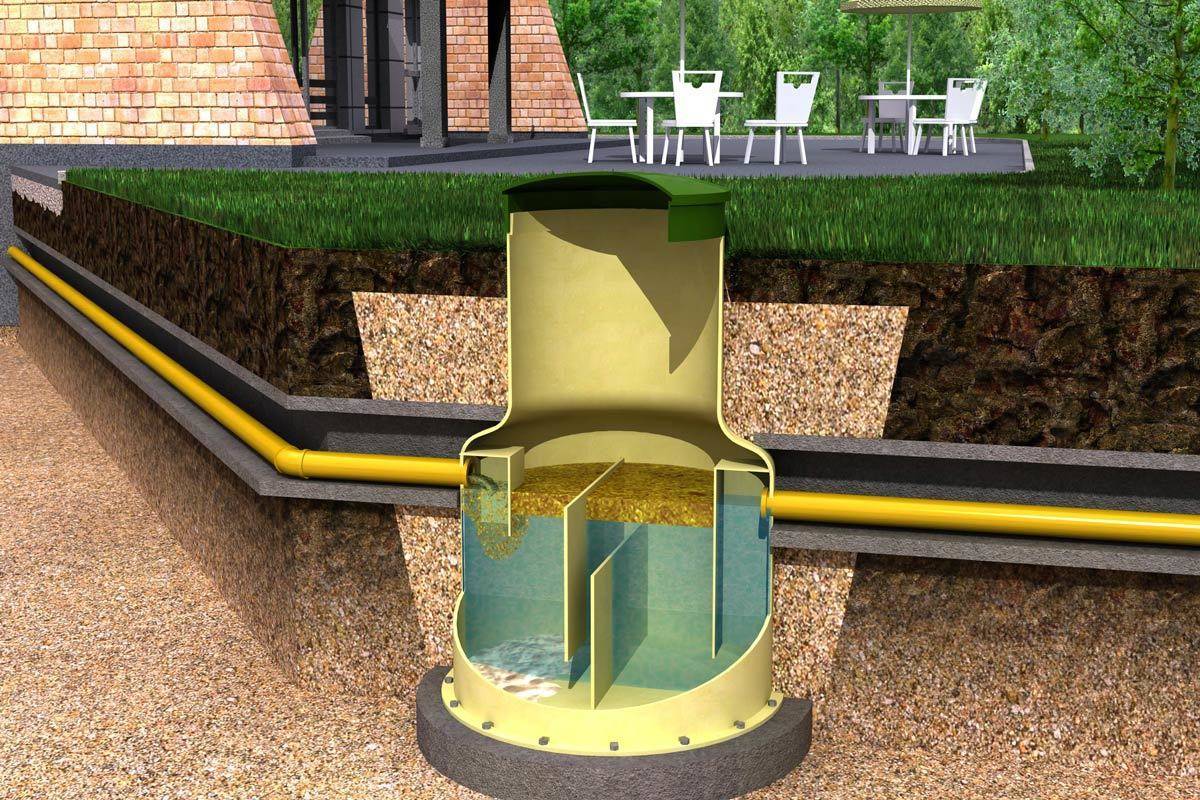

Установка жироуловителя на улице

При установке жироуловителя на улице необходимы фановые стояки. Эти трубы используются для отведения из системы канализации излишних газовых скоплений, способных повредить оборудованию. Если на приусадебном участке предполагается проводить много времени и в большой компании, то есть сточных вод будет много, то рекомендуется использовать не только основную, но и дополнительную фановую трубу.

Если при монтаже жироуловителя соблюдены все основные правила и требования, то проблем с эксплуатацией и дальнейшим обслуживанием прибора никогда не возникнет.

Виды

Стоки могут очищаться тремя способами:

Механический – самый распространенный (вариант описан выше и имеет недостатки: низкий уровень очистки, потребность в регулярной чистке).
Гравитационный – сходный по конструкции с предыдущим, но есть отличие в технологии. Стоки отстаиваются (в пределах суток), практически все жировые примеси собираются у поверхности. Уровень очистки приближен к 98%, но вынимать жир, утилизировать его нужно вручную.
Биологический – при помощи деструкторов. Специальные микроорганизмы, добавленные в стоки, преобразуют жировой компонент в нейтральный осадок.

Не помешает установить спецприспособления на кухонных вытяжках. Осевшие там пары жира снижают уровень загрязнений систем вентиляции. Жироуловители на канализацию можно различать по критериям, которые отражены в таблице:

КЛАССИФИКАЦИЯ УСТРОЙСТВ

Материал изготовления	Пластик или пропилен	Служит до 30 лет; Безвреден для людей и окружающей среды
Стеклопластик	Для пром. сепараторов, прочный, надёжный, химически устойчивый
Оцинкованная сталь Нержавейка	Доступная цена Дорогостоящая, устойчива к коррозии, эстетический вид
Тип установки	Под мойкой	Легко установить и чистить
В подвале	Затраты на земляные работы, бетонирование
В отдельной комнате	При большом числе точек
Тип очищения от жировых отложений	Вручную	Внутри квартирных кухонь
Автоматически	В промышленности, применяя спецтехнику и насосы

Канализационные сепараторы различаются по приему стоков: залповый сброс или равномерный прием стоков.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

небольшой вес, что существенно упрощает монтаж и обслуживание;
длительный срок эксплуатации (не менее 30 лет);
безвредность для человека.

Жироуловители из полипропилена «Термит»

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые жироуловители Флотенк

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

длительный срок службы;
высокие гигиенические свойства;
презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Сепаратор из нержавейки производства ACO Group

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

Выбор материала

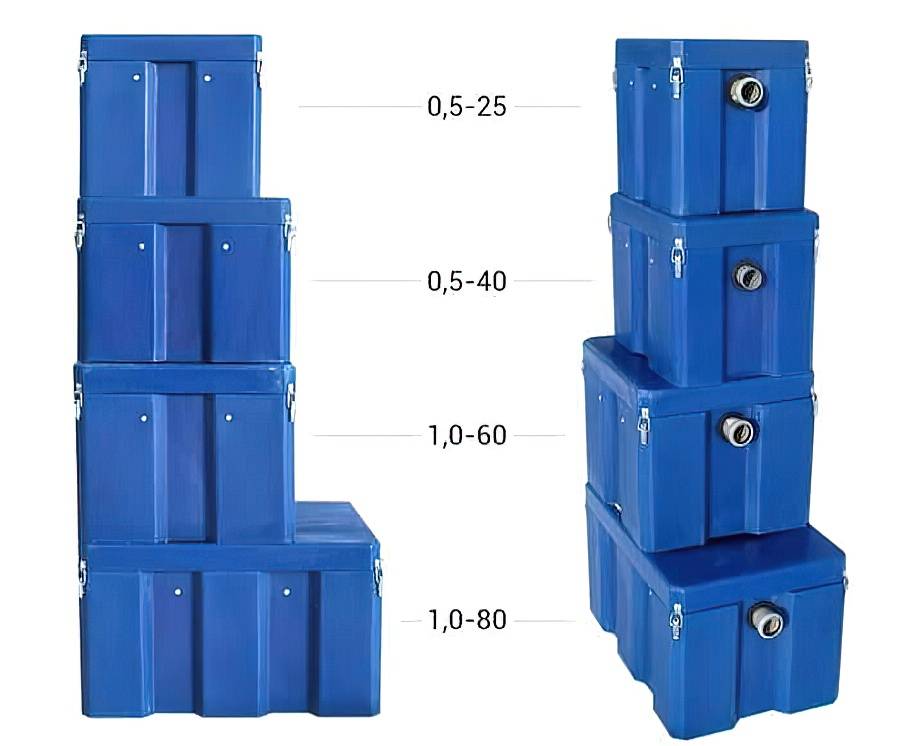

Пластиковая жироловка

Уловители жира бывают пластиковыми, стеклопластиковыми или изготовленными из нержавеющей либо оцинкованной стали. Первые применяются в быту, по этой причине их монтируют в помещении. К положительным чертам относят:

Экологичность. Полимерный материал не опасен для экологии и здоровья людей.
Практичность. Пластик позволяет заводам-изготовителям производить установки стандартных габаритов, при этом учитывая индивидуальные запросы клиентов.
Простота в обслуживании. Очистку устройства можно провести вручную, с применением бытовой химии.
Долговечность. Пластик обладает продолжительным эксплуатационным сроком, установка может проработать до 30 лет.

Для нормального функционирования жироуловителей рекомендуется применять датчик уровня отложений жира и масла. Цена жироуловителя из полипропилена для канализации начинается от 4000 рублей.

Стеклопластиковые модели

Стеклопластик производят из стекловолокна и связующего полимерного вещества. Сепараторы жира обладают высокими прочностными характеристиками. Благодаря этому их можно монтировать в помещении и на улице.

Достоинства стеклопластиковой жироловки:

Стойкость к агрессивной среде.
Повышенная прочность.
Малый вес и простота в уходе — устройства легко чистятся.

Стоимость стеклопластиковых моделей – от 7000 рублей.

Сепараторы жира, изготовленные из прочной нержавеющей стали – самые дорогостоящие среди аналогичных устройств. Разрешается монтировать на улице и в помещении. Выпускают жироуловители и из оцинкованной стали. Показатели качества у этих установок ниже, чем у приборов из нержавейки.

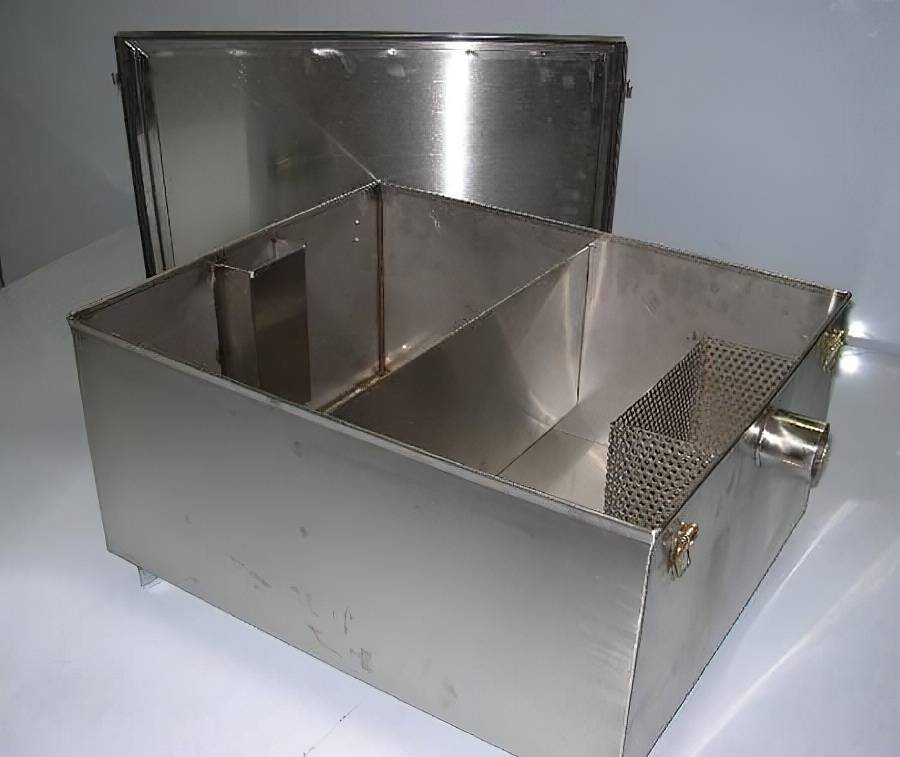

Жироуловитель из нержавейки

Жироуловители, сделанные из нержавеющей стали, отличаются повышенными гигиеническими качествами, прекрасными эксплуатационными показателями, продолжительным сроком работы. Кроме этого, они не боятся ржавчины.

Цена стальных изделий стартует от 13000 рублей. Профессиональные устройства стоят от 120000 рублей.

Способы очистки

Любой жироулавливатель, устанавливаемый под мойки, необходимо периодически очищать от скопившихся в нем отходов. В противном случае возникнет засор — протечка мусора в трубопровод исключена, однако, это не значит, что надо запускать ситуацию. При регулярном обслуживании, жироловка простоит в разы дольше, а вам не придется сталкиваться с неожиданностями в виде необходимости сливать застоявшуюся воду в ведро.

Как чистить изделие из пластика? Домашние агрегаты наиболее просты в использовании, обычно представляя собой овальную конструкцию с крышкой на резьбе. Залезьте под раковину и раскрутите жироуловитель своими руками. Очистите ножом или тряпкой стенки

Обратите внимание на отверстия и щели, при необходимости вытащите прокладки, подвергнув их обработке

Из нержавеющей стали: речь идет о моделях, исполненных в виде прямоугольной коробки. Их верхняя крышка снимается, открывая доступ ко всем отсекам. При использовании моющих средств необходимо учитывать особенности материала, описанные в инструкции.

Промышленные: устройство жироуловителя этого типа идентично предыдущим. Выделяется он лишь крупными размерами и наличием закрытых на болты крышек. Для его обслуживания понадобятся соответствующие инструменты. Учитывая количество собираемых веществ, скорее всего, придется использовать химию. Сегодня ряд компаний предлагает услуги по очистке подобных систем.

Жироуловитель под мойку следует выбирать, отталкиваясь от его производительности. Устройство должно свободно пропускать используемый человеком поток жидкости.

Обзор популярных производителей жироуловителей под мойку

Сейчас никаких трудностей с покупкой «ловушки» для жира не возникает. Прибор производится не только зарубежными, но и российскими производителями. Безусловно, в конструкцию прибора всегда можно внести что-то свое, новое, однако в большинстве случаев конструкция практически идентична. Поэтому мы намерены ориентироваться именно на репутацию и известность производителя.

Популярная российская компания, под именем которой производится, как правило, промышленное оборудование.

«Пятый элемент»

Предприятие, выпускающее весьма недорогие жироуловители из ПП, которые предназначаются не только для промышленного, но и для бытового использования.

Flotenk

Еще одна российская компания, занимающаяся производством бытового/промышленного оборудования для канализаций. При изготовлении используется стеклопластик, срок эксплуатации которого может достигать 50-ти лет.

Evo Stok

Компания из России, специализирующаяся на полипропиленовых жироотделителях бытового/промышленного назначения. Также при изготовлении может использоваться армированный пластик.

Финская компания, которая выпускает качественные полиэтиленовые жироуловители под брендом EuroREK Omega.

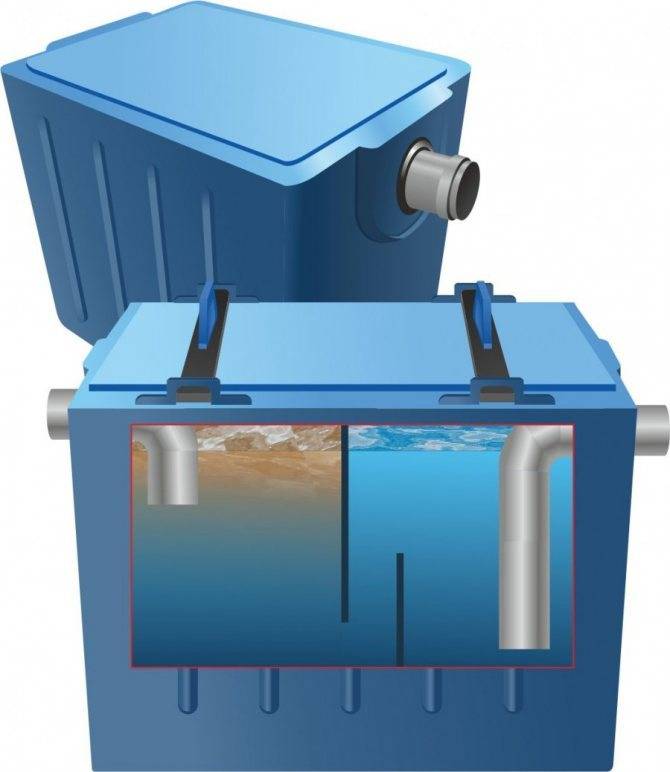

Бытовой жироулавливающий прибор под мойку. Конструкция и режим работы

Строение прибора обуславливает основу его действия. Загрязненные стоки проходят в приемник. Они могут входить сбоку и сверху. В камере есть разделение с помощью одной или нескольких перегородок.

И вода, и жир имеют разную плотность. Поэтому жировой раствор поднимается наверх, где и происходит его скопление.

Если в камере одна перегородка, то она закрывает две трети сечения в поперечнике. А когда их две, они располагаются поочередно: внизу и вверху. Первая отсеивает твердые отходы, а вторая-жировые отложения.

По сути, можно сказать, что прибор имеет разделение на камеры (или отсеки). В них на стенках происходит оседание жировых масс. Любой отсек можно назвать отстойником. Когда камеры наполняются достаточно, и не могут вмещать большее количество жира, они должны подвергаться очистке вручную.

Комплектующие

Прямоугольный корпус
Перегородки (одна или несколько)
Крышка
Входная Трубка
Выпускная Трубка
Выход вентиляционный (дополнительная опция)

Корпус прибора оснащен двумя отверстиями: входным и выходным. Отверстия располагаются в противоположных концах прибора. Через одно, входное, поступают загрязненные стоки. Через другое, выходное, выходит чистая вода.

Перегородки, расположенные в корпусе, затормаживают водный поток в системе водоотведения, препятствуют попаданию жировых отложений в канализацию.

Крышка обязательно оснащается прорезиненной прокладкой и плотно закрывается. Это нужно для препятствия попадания воздуха из внутреннего пространства жироуловителя в помещение.

Трубка входа воды имеет форму колена небольшой длины. А выпускная выглядит как тройник открытого вида. Выпускающая трубка имеет более удлиненную часть, доходящую почти до низа корпуса, и укороченную, заканчивающуюся сверху под крышкой.

Качественное оборудование проходит необходимую проверку и снабжается соответствующей документацией.
