Как сделать желонку для чистки скважины своими руками?

Как сделать желонку своими руками (видео)

Используя выверенные чертежи, заручившись хорошими инструментами и материалами, можно соорудить желонку, которая будет регулярно очищать скважину. Процесс трудоемкий, но технически не самый сложный. Один раз хорошо потрудившись, можно потом сэкономить на дорогостоящих услугах специалистов по очистке скважин.

Владельцы загородных и частных земельных участков часто используют в качестве источника воды скважины и колодцы. По некоторым причинам, с течением времени эти строения засоряются. В таких случаях, необходимо срочно проводить очистительные работы.

Желонка необходима для очищения скважины

Своевременная уборка ила и мусора со дна скважины, позволяет постоянно получать необходимый объем воды для личных нужд жителей дома. Очистительные работы требуют применения дорогостоящих инструментов и средств. Альтернативой им служат самодельные устройства. Для очистки скважины рекомендуют изготовить желонку своими руками.

Желонкой называют инструмент, используемый для бурения скважин в сыпучих грунтах и для очистки ее от ила. Этот инструмент можно собрать собственноручно. Желонка изготавливается из трубы. Ее длина доходит до 4 метров. На одном из концов этой трубы располагается башмак и клапан. В зависимости от размера инструмента, эти внутренние элементы могут быть разными. В маленьких желонках используют клапана шарикового типа, а в больших – из стального листа с резиновым уплотнителем.

Бурение этим устройством происходит под собственным весом. Строя свой колодец или скважину, можно применять собственноручно сделанный инструмент. При прохождении слоя почвы этим устройством, грунт набивается внутрь желонки. Его необходимо постоянно удалять из трубы.

При бурении глины, убирать накопленную почву сложнее. При изготовлении устройства, необходимо это учесть. Окно делают узким и длинным. Такая конструкция желонки позволяет быстро удалять глину или суглинок с полости инструмента. В производстве клапана, шариковый тип более легок к изготовлению. Сделать его необходимо таким образом, чтобы он был равен радиусу трубы. Допускаются и отклонения в большую сторону на 5-10%. Но для фиксации шарикового клапана требуется ограничитель, который не позволит этому элементу выпасть. Для этого используется гайка с меньшим, чем у клапана диаметром. Таковой элемент необходим и с верхней части трубы. Изготовленный инструмент должен хорошо выполнять свои функции. Поэтому не используйте гайки с маленьким отверстием.

Для лучшего проникновения вглубь грунта, края трубы заостряют, а иногда загибают. Для хорошего наполнения устройства землей, необходимо варьировать размеры башмака. Если наполнение происходит медленно — его уменьшают.

Желонка для чистки скважины своими руками невозможна без крюка, за который цепляется трос. Наполняя полость устройства илом, его поднимают наверх. Опустошая – опускают снова. Это касается и процесса бурения.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

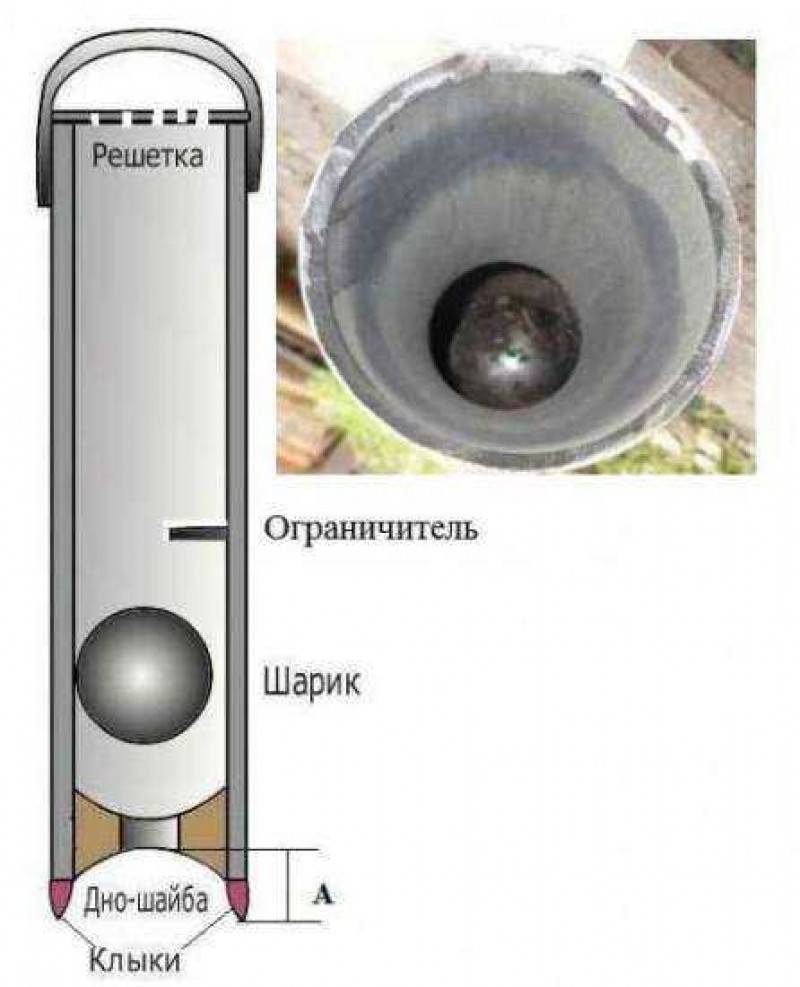

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

Что такое желонка

Это инструмент, состоящий из тяжелой железной полой трубы, внутри которой железный шар, выполняющий роль клапана. Его подвешивают на трос, опускают в водозаборный ствол скважины. На нижнем торце трубы приваривают острые зубья, наподобие клыков, для разрыхления заиленного, либо окаменелого основания дна и снятия со стен ствола налипших органических, неорганических засоров.

Принцип работы

Как проходит очистка скважины?

• Когда тяжеленный отрезок трубы с высоты 25 — 50 метров (а именно такова в среднем глубина скважин) со всей силой земного притяжения рухнет вниз, мусорная взвесь устремляется внутрь прибора.
• Чугунный (стальной) шар тут же перекрывает нижнее входное отверстие, камни, ил остаются внутри конструкции. Можно постучать ей о дно еще пару раз, для чего приподнять и бросить вниз. Очищение пойдет интенсивнее, в желонке соберется большее количество грязи.
• Вытаскивать агрегат нужно за трос. Как? Труба с шаром сами по себе имеют большой вес, а еще прибавится мокрый песок, камни, ил.

Для облегчения работы обязательно сконструируйте ворот, по принципу колодца, тогда можно крутить ручку, обусловливающую наматывание троса. Либо прикрепите аппарат тросу лебедки. Нажмете на кнопочку, она потащить аппарат со дна, отпустите, желонка для скважины упадет.

Конструкцию плоского клапана можно выполнить самостоятельно, используя подручные средства

Использование желонки при бурении

При устройстве скважин в рыхлых, обломочных, сыпучих породах, наполненных водой, также можно использовать желонку. Правда, в этом случае инструмент делают длиннее (до 3-4 м), чтобы захватывать и поднимать наверх больше породы за один прием. Клапан выполняют из стальной пластины.

Для уплотнения используют кожу или резину. Вместо троса применяют буровые штанги, для изготовления которых берут штанги газовые трубы, диаметр которых составляет 33, 42 или 48 мм. Известны случаи, когда бурение скважины желонкой ударным способом осуществлялось с помощью деревянных штанг, оснащенных металлическими наконечниками. Для изготовления буровых штанг использовали тонкослойную ель, ясень, дуб или лиственницу.

Как видите, изготовить желонку для периодической чистки неглубокой скважины можно и своими силами. Хотя в продаже имеются и заводские модели. С помощью данного приспособления можно поддерживать скважину в исправном, рабочем состоянии и не оставлять дом без воды. Помните, что постоянный забор воды препятствует заиливанию скважины, а значит, и чистить ее придется реже.

Окончательная сборка желонки

Перед началом сборки готовят детализированный чертеж конструкции для предупреждения возможных ошибок.

После подготовки необходимых элементов и приварки затвора к трубе необходимо собрать инструмент, следуя основным правилам:

1. Нижний срез нужно заточить с внутренней стороны. Чтобы предотвратить затупление, его следует закалить.
2. Для вскрытия почвы на срез заготовки привариваются фрагменты металла или прутьев.
3. На верхний срез приваривается петля. При подвешивании на тросе конструкция должна сохранять вертикальное положение.
4. Приваривается металлическая сетка на верхнем срезе.

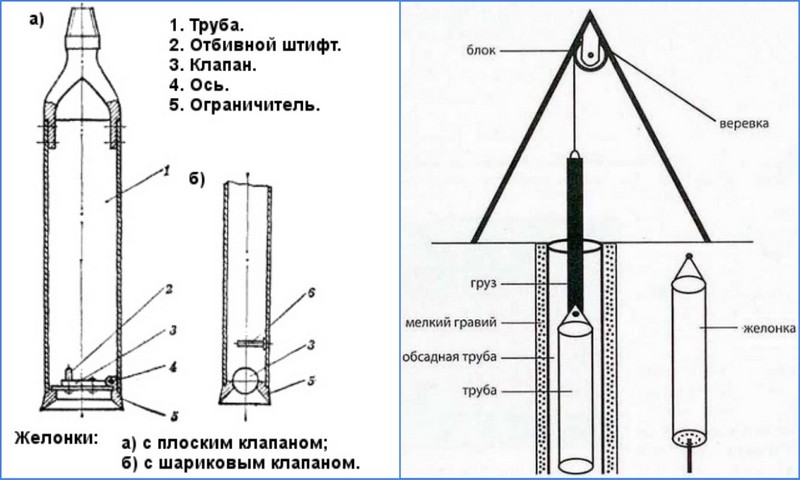

5. Желонка соединяется с тросом, который заводится на блок, установленный над скважиной.

Перед использованием устройства необходимо изучить поверхность стен шахты.

Важно правильно собрать желонку

Чистка скважины с помощью самодельной желонки

Для того чтобы в скважине всегда была чистая и пригодная к применению вода необходимо обязательно проводить работы по ее очистке. Некоторые владельцы дачных участков частных домов не всегда поддерживают скважину в рабочем состоянии и решают вопрос ее очистки при ее довольно запущенном состоянии. Всегда надо помнить главное правило при эксплуатации скважин: чем меньше ею пользуются, тем быстрее она заиливается. Современные способы чистки скважин при помощи спецмашин, помп и инжекторных пистолетов достаточно дорогое удовольствие. В связи с этим многие владельцы выполняют 0чистку скважин собственными силами. Один из способов чистки своими руками – это очистка при помощи желонки.

Для более детального рассмотрения нажмите на картинку.

Такой способ очень надежный, но достаточно трудоемкий. Он позволяет очистить скважину, которое долгое время не работала. Вынув крупный песок, ил, мелкие камни есть возможность довести ее до первоначального состояния. Желонку можно изготовить самостоятельно и размерами в соответствии с диаметром вашей скважины. Главное правило при этом, чтобы внешний диаметр желонки был на 2 см. меньше внутренних размеров самой узкой части скважины. Для изготовления желонки стандартных размеров необходимо иметь трубу размерами 50 мм. на 60 см., шар из металла диаметром 40мм и толстую шайбу. Верхняя плоскость шайбы изготавливается воронкообразной формы, а отверстие по размеру шара. Нижняя часть шайбы бывает плоской или в форме обратной воронки. Шайбу приваривают к нижней части трубы, а к верхней прикрепляют решетку из толстой проволоки, чтобы шар не мог из нее вылететь. Далее устраивается ручка, к которой будет крепиться тонкий металлический трос или капроновый шнур. Для наиболее эффективной работы

желонки снизу в трубу вставляется дно с 2-4 металлическими прочными клыками для рыхления песка и ила. Для очистки скважины желонку на капроновом шнуре или металлическом тросе опускают на дно скважины, затем приподнимают на 30-50 см. и резко опускают на дно. При таком опускании шар остается на месте, а его нижнее отверстие открывается. В него поступает вода с илом и песком.

Примерно наполовину желонка наполняется после в 3-4 движений. Потом плавно, без резких движений, желонку поднимают на поверхность, и из нее выливается вода с песком и илом. За один подъем, она может поднять около 250-500 гр. песка и ила, не учитывая объем воды. Это составляет около 3 см. илистого слоя скважины диаметром трубы 108 мм. В целях облегчения процесса для подъема желонки иногда применяется ворот на треногах.

Для полной очистки скважины в будущем определяется слой ила и рассчитывается необходимая частота очистки для поддержания скважины в рабочем состоянии.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Очистка и ремонт скважин является важной проблемой для владельцев приусадебных участков. Перед началом операции необходимо определить и устранить причины загрязнений и затем выбрать оптимальный вариант очистки

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ.

Почему скважина заиливается, и что обязательно нужно сделать до катастрофы

Итак, скважина отличается от колодца диаметром шурфа. Обычно для неё используют трубы диаметром от 160 до 250 мм. Раньше использовали металлические, теперь очень популярны пластиковые. Но не торопитесь минимизировать затраты. На участках с подвижным грунтом, а таких довольно много, пластик может лопнуть, и снова все расходы напрасны. Тут уж лучше не экономить. И если вода идёт не на питьевые нужды, лучше использовать практически вечные и прочные асбестоцементные трубы, причём максимального диаметра. Такая скважина будет служить вам не один десяток лет, и чистить её не составит труда. А что касается металлических – то это по сегодняшним ценам и правда очень дорого, к тому же сами знаете, что происходит с металлом в воде. Как ни крути, а всё-таки асбестоцементные – лучше.

Почему скважина заиливается? Это тоже очень просто. Даже на глубине в 40-20 м, где находится водоносный грунт, есть жизнь. Это бактерии, которым очень нужна площадь для размножения. Так что они будут счастливы плодиться и размножаться в очищенном от грунта водном пространстве. А кроме того, мелкий песок с потоком воды будет постоянно проникать внутрь скважины, образуя пробку.

ФОТО: YouTube.comИ чем больше в скважине стоячей воды, тем активнее происходит её засорение

Буквально месяц не пользуетесь – и можете не вытянуть погружной насос, который окажется в толще песка и ила. Так что, если у вас предвидится длительный период перерыва в пользовании скважиной (например, вы уезжаете, и дача будет стоять без присмотра длительное время), вытащите насос. Так вы, конечно, убережёте оборудование от залётных любителей пошарить по чужим закромам, и к тому же не столкнётесь с опасностью потерять и насос, и скважину вместе с ним.

Самостоятельное изготовление конструктива

Состав и порядок выполнения работ:

1. Выбор отрезка трубы основного стакана. Элемент должен быть строго прямолинейным с гладкой внутренней поверхностью. Длина трубы желонки только для чистки скважины выбирается до 1 м с диаметром меньше сечения существующей обсадки на 2 см.
2. Нарезка внутренней резьбы в стакане для крепления башмака.
3. Монтаж клапанной системы. Если решено использовать шаровой клапан, а шарик нужного размера найти не удалось, то можно легко изготовить самодельный. Для чего используется плотный резиновый или пластиковый шарик, аккуратно разрезаемый на две половинки. Каждая половинка заполняется кусочками свинца или дробью тщательно перемешанными с эпоксидным или другим водостойким клеем. После застывания полученной массы, края половинок зачищаются и прочно склеиваются между собой. Вся шаровая поверхность шлифуется. Затем вниз приваривается толстая шайба и ограничитель подъёма шара. Лепестковые клапана можно изготовить даже из обычной пластиковой бутылки, но прослужат они недолго и потребуют периодической замены.
4. Изготовление башмака. Подойдёт примерно 10-ти см отрезок трубы, на котором с одного конца нарезается наружная резьба для закручивания в основной стакан. Допустимо использование сварки, но это затруднит ремонт или замену клапана. На другом конце заостряется режущая кромка заточкой внутренней полости трубы или вырезаются небольшой высоты зубцы с их последующим заострением. Последний шаг — термическое закаливание режущей части.
5. Приварка к верху стакана ушек или скобы для последующего крепления тросика или каната.
6. Грунтовка металлических элементов и нанесение 2-х слоёв антикоррозионного состава на наружные и внутренние поверхности.

Бурение скважин желонкой

Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее.

Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.

Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.

В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.

Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.

Необходимость в проведении ремонтных работ в скважине часто связана с уменьшением ее дебита, качества воды, появлением процессов пескования, которые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины можно несколькими способами: гидравлическим, механическим, химическим, что требует специального оборудования, которое не всегда доступно.

Между тем провести восстановительные работы можно и с помощью простого инструмента, такого как желонка. Самодельная желонка не только позволит восстановить скважину самостоятельно, с ее помощью можно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок металлической трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок или глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания производят несколько раз, пока желонка не заполнится грязью и отложениями. Затем ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

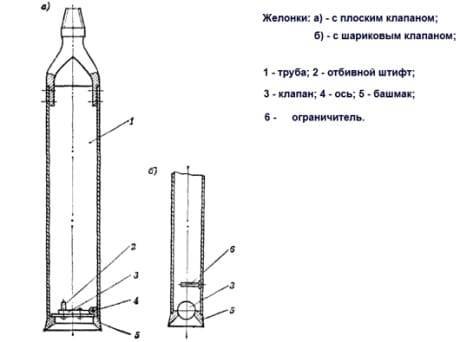

Наибольшее распространение имеют два типа желонок: с плоским клапаном и с клапаном в виде шара. Желонка с шаровым клапаном считается более надежной и эффективной, виду отсутствия шарнира, а желонка с плоским клапаном более простая в изготовлении.

Технология изготовления

Схема изготовления зависит от разновидности оборудования.

Изготовление желонки с шаровым клапаном

Бурение скважины желонкой с шаровым клапаном более простое и удобное. Для изготовления такого оборудования потребуются:

стальная труба;

Диаметр трубы для изготовления корпуса желонки должен быть на 2 – 3 см меньше диаметра обсадной трубы скважины. Оптимальная длина трубы составляет 80 – 100 см.

• воронка;
• листовой металл;
• стальной шар, подходящий по диаметру;
• металлический трос или прочный канат для подъема оборудования.

Из инструментов потребуются:

• болгарка;
• сверлильный станок (возможно использование дрели);
• сварочный аппарат с набором электродов.

Процесс изготовления оборудования следующий:

1. на первой стадии разрабатывается чертеж конструкции, что позволяет избежать большого количества ошибок при дальнейшем изготовлении;
2. из листового металла сооружается посадочное место для шара, которое одновременно является переходником для трубы. Для этого:

• в центре листа проделывается отверстие, размерами чуть более диаметра шара;
• из листа изготавливается воронка, широкая часть которой равна диаметру трубы, предназначенной для изготовления корпуса желонки;
• стыковочный шов проваривается;
• корпус изделия зачищается от заусенцев и остатков сварки;

Посадочное место для шара

3. в основании трубы, предназначенной для корпуса желонки, изготавливаются зазубрины;

Достаточно изготовить зубья высотой 3 – 4 см.

Изготовление зубьев для бурения

4. на высоте в 3 – 4 диаметра шара устанавливается ограничитель хода. Самый простой и быстрый способ изготовления ограничителя заключается в просверливании на трубе отверстия и установки обыкновенного болта;
5. воронка стыкуется с трубой методом сварки;
6. в боковой части корпуса проделывается отверстие, предназначенное для облегчения выемки грунта (ила);
7. изготавливается крепление для троса. Возможны два варианта крепления:

• приваривание проушин;
• просверливание отверстий;

Изготовление крепежных элементов для троса

8. по бокам привариваются несколько крюков, которые потребуются для извлечения оборудования из обсадной трубы в случае обрыва троса.

Более подробно процесс изготовления желонки с шаровым клапаном представлен на видео.

Изготовление желонки с плоским клапаном

Процесс изготовления желонки с плоским клапаном отличается исключительно технологией производства запорного элемента. Клапан можно изготовить:

• из листового железа;
• из пластика;

Виды клапанов

Клапан из пластика менее прочный и долговечный и не может использоваться при необходимости бурения/углубления скважины. Устройство допустимо только для проведения работ по очистке.

Изготовление металлического клапана в виде отдельной вставки производится по следующей схеме:

1. в кусок трубы высотой 10 – 15 см и диаметром, соответствующим диаметру трубы, предназначенной для корпуса желонки, вставляется отрезанный по соответствующим размерам лист металла;
2. производится фиксация металла пружинными петлями с помощью сварки.

Схема изготовления желонки с плоским металлическим клапаном

Пластиковый клапан изготавливается в следующей последовательности:

1. в нижней части трубы просверливается сквозное отверстие, в которое вставляется болт;
2. из пластика вырезается овал, меньшая сторона которого равна диаметру трубы желонки, а большая больше диаметра трубы на 2 см;
3. производится фиксация пластиковой пластины к болту, например, при помощи прочной проволоки.

Самостоятельное изготовление желонки позволяет не только сделать прочный инструмент, но и значительно сократить денежные расходы. Средняя стоимость комплектующих для оборудования варьируется в пределах 1 000 – 3 000 рублей, а стоимость готового инструмента начинается от 18 000 рублей.

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Бурение скважины с помощью самодельной желонки

Клапанные системы для желонки

Как быстро сделать желонку для скважины из обычной трубы ↑

Желонка для скважины собирается своими руками из простых материалов:

• Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
• Стальная сфера или металлические пластины, из которых формируется запорный клапан.
• Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
• Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.

Существуют 2 основных типа конструкции с разными клапанными системами:

1. С шаровой системой.
2. С пластинчатым (лепестковым) запорным механизмом.

Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.

Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.

Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.

Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.

Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:

На начальном этапе необходимо обрезать трубу с двух сторон.

Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.

Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.

• В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
• Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.

Простое решение для быстрого изготовления пластинчатого клапана.

Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.

К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.

Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться. Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины
