Как установить ЖБ лоток для сточной воды

Правила монтажа водоотводных лотков

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату

Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов

Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

ливневки

Основное назначение ливневой канализации

Избыток влаги в жилых местах может спровоцировать:

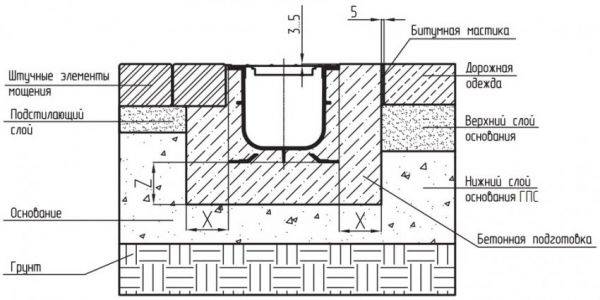

Схема монтажа бетонного лотка

• проседание фундамента в жилых и хозяйственных постройках;
• сырость подвальных помещений;
• потерю качества дорог и ландшафтного дизайна;
• заболачивание почвы;
• гибель растений;
• загрязнение экологии;
• распространение инфекции.

Благодаря техническому обустройству канализационной системы, вода отводится в находящийся рядом водоем, дренажный колодец, коллектор или придорожную канаву. Большую роль при этом играют бетонные лотки для ливневой канализации, которые помогают собирать воду к одному источнику.

Установка бетонных лотков своими руками

Сам процесс установки лотков в дренажные системы практически одинаков как для частного, так и промышленного строительства.

Установка водоотводных бетонных лотков своими руками начинается с подготовки необходимой документации и поиска поставщиков с приемлемыми ценами на изделия. Если система водоотвода будет устанавливаться на дорожном покрытии, то оборудование нужно подготовить с учетом оцинкованных и армированных изделий. В обустройстве пешеходной зоны лучше поставить бетонные пластины.

Основные этапы работ по монтажу:

• копка или рытье траншеи, которая по размерам должна быть вдвое больше, чем сами лотки;
• заливка траншеи бетоном;
• при наличии пескоуловителя заранее подготавливается углубление, в которое натягивается бечевка;
• сборка конструкции системы водоотвода и ее установка. Для их соединения лучше использовать шпунты или пазы;
• в случае, если происходит монтаж изделий под уклоном, то стыки герметизируются бетоном — это предотвращает протечку;
• фиксация лотков камнями с обеих сторон для уменьшения риска раскачивания;
• оставшееся пространство засыпается песком и щебнем, если это невозможно — заливается бетоном.

Основное назначение ливневой канализации

Избыток влаги в жилых местах может спровоцировать:

Схема монтажа бетонного лотка

• проседание фундамента в жилых и хозяйственных постройках;
• сырость подвальных помещений;
• потерю качества дорог и ландшафтного дизайна;
• заболачивание почвы;
• гибель растений;
• загрязнение экологии;
• распространение инфекции.

Благодаря техническому обустройству канализационной системы, вода отводится в находящийся рядом водоем, дренажный колодец, коллектор или придорожную канаву. Большую роль при этом играют бетонные лотки для ливневой канализации, которые помогают собирать воду к одному источнику.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Классы лотков в зависимости от испытываемых нагрузок

Существует 6 классов лотков в зависимости от их способности выдерживать те или иные нагрузки:

• A15. Подобные дренажные изделия способны выдерживать нагрузки до 1,5 тонн. Они предназначены для водоотведения от велосипедных и пешеходных дорожек, придомовых территорий и зеленых парковых зон.
• B125. Эти лотки выдерживают нагрузки до 12,5 тонн. Их используют при обустройстве многоуровневых и обычных парковок для легкового транспорта, а также мест с движением транспортных средств, двигающихся с минимальной скоростью.

• C250 (до 25 тонн). Подобные лотки предназначены для обустройства автотрасс, имеющих среднюю и малую пропускную способность.
• D400 (до 40 тонн). Предназначены для автотрасс с большой пропускной способностью, гаражных кооперативов и заправочных комплексов.
• E600 (до 60 тонн). Применяют в промышленных зонах, на больших автомагистралях, железных дорогах и крупных комплексах промышленного назначения.
• F900 (до 90 тонн). Эти лотки используют при строительстве терминалов, портов и аэропортов.

На заметку! Чаще всего при индивидуальном строительстве используют лотки класса C250, так как они имеют вполне демократичную цену и соответствуют всем предъявляемым требованиям.

Как правило, в комплект ЖБВЛ входят не только решетки из чугуна, имеющие облегченные конструкции, но и пескоуловители (2-х и 3-х уровневые). Это надо обязательно учитывать при составлении сметы на строительство того или иного объекта.

Основная часть

Основная составляющая лотка для хранения и заливки бетона – это большая, желательно не менее 200 л, емкость. Если объем лотка, изготовленного своими руками, будет меньше, это существенно увеличит производственный цикл.

Схема монтажа бетонного лотка.

1. Вместимость в 200 л обеспечивает выход до 10 ведер бетона, именно этого количества обычно достаточно для одного цикла работ. В качестве бадьи вполне подойдет самая обычная металлическая бочка, которую можно приобрести на обычном строительном рынке.
2. Если есть возможность, емкость можно сварить и самостоятельно. Для этого необходимы пять листов стали, которые привариваются друг к другу в форме коробки. Толщина листа должна быть около 1,5 мм.
3. Сварку стали такой толщины проводят электродами в диаметре 1,5-2,5 мм. Используемая сила тока – от 20 до 100 А. Лучше использовать сварочный аппарат с увеличенным напряжением холостого хода, так как при сварке материалов с небольшой толщиной обычные аппараты не могут обеспечить достаточную устойчивость дуги.

Так как тонкие листы нужно сварить как можно более быстро, должны использоваться электроды с достаточно высоким коэффициентом расплавления.

Сварка стыковых соединений для получения надежного шва должна производиться в вертикальном положении. Это позволяет достичь малого коэффициента проплавления металла.

Сварку проводят по направлению сверху вниз, не останавливаясь на каком-то одном месте, электрод необходимо наклонять по ходу движения сварки под углом в 35-40 градусов к поверхности.

Для большей надежности при проведении сварки стыков рекомендуется использовать различные теплоотводящие подкладки или прутки из стали, которые укладываются между стыкуемыми листами.

Схема стыковки бетонных лотков.

• сварку стыка нужно производить одним слоем сверху вниз, наклоняя пластины под углом 20 градусов. Электрод двигают строго над прутком, стараясь не допускать поперечных колебаний. Если соблюдать это условие, то кратер будет держаться на прутке;
• оплавление кромок стальных листов достигается косвенным тепловым воздействием сварочной дуги. В нижней части шва образуется практически ровный шов с хорошим оплавлением краев, без каких-либо признаков, указывающих на наличие в шве прутка. Внешняя сторона сварного шва гладкая, не содержит срезы и другие дефекты;
• проводя сварку листов лотка толщиной 1,5 мм, лучше всего взять пруток 3 мм в диаметре и состыковать его с кромками листов при помощи электродов диаметром 2 мм, используя ток в 50-60 А, а саму сварку производить более крупными электродами диаметром около 2,5 мм током от 80 до 90 А.

Сварке лотка для бетона нужно уделить особое внимание, ведь он должен быть прочным и удерживать бетон, обладающий большой массой. Кроме того, в процессе транспортировки лоток будет подвергаться различным нагрузкам и физическим воздействиям. Выбирая в качестве основы готовую металлическую бочку, нужно убедиться в ее качественной сварке и в отсутствии каких-либо дефектов металла

Если бочка долгое время находилась в неблагоприятных условиях под открытым небом, то на ее поверхности могли появиться следы коррозии, т.е. разрушения металла

Выбирая в качестве основы готовую металлическую бочку, нужно убедиться в ее качественной сварке и в отсутствии каких-либо дефектов металла. Если бочка долгое время находилась в неблагоприятных условиях под открытым небом, то на ее поверхности могли появиться следы коррозии, т.е. разрушения металла.

Лоток с такой основой не прослужит долго, а усилия, прилагаемые для его изготовления, будут напрасными.

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

1. Низкая цена.
2. Устойчивость к воздействию химических веществ.
3. Коррозиеустойчивость.
4. Высокая степень прочности.
5. Влагонепроницаемость.
6. Устойчивость к колебаниям температур.
7. Цельность сооружения.
8. Универсальность применения.
9. Гладкая поверхность способствует эффективному отводу мусора.
10. Изделие является экологически чистым.
11. Нет замены по более низкой стоимости.
12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

1. Большая масса затрудняет монтаж желобов.
2. Высокая стоимость транспортировки лотков.

Виды лотков

Основные виды бетонных водоотводных лотков:

Размеры бетонных водоотводных лотков

• Дренажные. Устанавливаются для отвода влаги из подвалов зданий, цоколей и т. п.
• Водопропускные — универсальные, для отвода вод самотеком.
• Канализационные — предназначены для применения в городских коллекторах.
• Ливневые — применяются при конструировании городской ливневой канализации.
• Прикромочные — отводят дождевую влагу или туманный конденсат с дорожного покрытия в кювет.
• Телескопические — применяются для водоотведения на крутых склонах насыпей эстакад и мостов.

Выделяют в отдельные группы ЖБИ, предназначенные для узкоспециализированного применения — при строительстве железных дорог, теплотрасс, подземной прокладки кабелей связи и электропитания и т. д.

С конструктивной точки зрения, все они различаются по форме и зависящему от нее способу монтажа:

• прямоугольные — узкие бетонные водосточные желоба П-образного сечения, часто снабжающиеся крышками;
• треугольные — применяются в придорожных ливневках;
• трапециевидные — каждый элемент выполнен в форме трапеции, при стыковке узкая часть одного вкладывается в широкую часть другого;
• параболические — универсальные, часто снабжаются верхней крышкой из металла или пластика для предотвращения попадания мусора.

Устройство бетонных водоотводных лотков

Трапециевидные водоотводные лотки из бетона применяются для водосброса с насыпей. Элементы, заходящие друг на друга внахлест, выдерживают мощный напор воды.

А также лотки из бетона классифицируются на цельные и сборные. Желоб у них может быть с плоским или полукруглым дном.

Необходимость лотков из бетона

Водоотводные лотки из бетона необходимы в любых местах, где требуется обеспечить отток воды, направив его в безопасное русло. Они используются в дренажных системах, в городской ливневой канализации, для организации водостока с шоссе, эстакад и мостов, для формирования русла ручьев в условиях городской застройки и т. п.

Преимуществами бетонных лотков для отвода воды являются:

Схема бетонного водоотвода

• низкая стоимость;
• высокая прочность;
• длительный (до 40 лет) срок эксплуатации;
• простые методы изготовления;
• удобство монтажа при формировании водосточного канала.

Собрать из нескольких бетонных водоотводных лотков транспортный канал для стока жидкости способен даже низкоквалифицированный персонал. Они состыковываются друг с другом, как элементы конструктора.

Сортамент водоотводных лотков

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна . Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

• Длина – один метр.
• Ширина – от 0,14 до 0,5 метра.
• Высота – от 0,06 до 0,79 метра.
• Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

• Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
• Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
• Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

• Максимальная длина – 500 миллиметров
• Наибольшая ширина – 200 миллиметров.
• Толщина решетки – не менее 50 миллиметров.
• Пропускное отверстие – не менее DN100.

Классификация бетонных лотков

Имея схожий внешний вид, бетонные лотки отличаются друг от друга параметрами и сферой применения. Нецелесообразно использовать мелкосидящие водоотводные желоба в промышленности или на территории аэродрома. И, наоборот, владельцам частных домов не нужны огромные дорогостоящие изделия. Существует разветвленная классификация бетонных лотков, предусматривающая все свойства материала.

Класс нагрузки, место применения по европейскому стандарту:

Классификация нагрузок на водоотводные лотки

• А15 – данный вид лотков предназначен для пешеходных и велосипедных дорог, парковых зон, приусадебных участков с максимальной нагрузкой 1,5 т.
• В125 – подходит для парковок, частных гаражей, бассейнов, индивидуальных застроек, выдерживающих тяжесть 12,5 т.
• С250 используется на предприятиях автосервиса, тротуарах, спортивных сооружениях, где нагрузка составляет 25 т.
• D400 – обочины дорог, улицы с интенсивным движением транспорта 40 т.
• Е600 – склады, причалы, центры логистики, с допустимой нагрузкой 60 т.
• F 900 – места с особо тяжелой техникой 90 т.

Конструктивные свойства:

• Отсутствие уклона для стока воды.
• Наличие уклона в сторону вывода жидкости.
• С вертикальным водосливом.

Типовые размеры:

• Мелкосидящие лотки имеют ограниченную глубину заложения – до 100 мм. Они довольно легкие, поэтому укладываются вручную.
• Универсальные водоотводные изделия применяются для любых дренажных систем, так как их глубина не превышает 495 мм.
• Выдерживающие большие нагрузки, глубиной до 650 мм.

Бетонные водоотводные лотки

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование	Единица измерения	Количество
Блоки лотка размером 0,8×0,55×4 м	шт.	20
Блоки выходного оголовка (гасителя)	шт.	4
Блоки для входного оголовка	шт.	4
Плиты перекрытия входного оголовка	комплект	4
Дождеприемные решетки для входного оголовка	комплект	4
Пакля	кг	12
Цементный раствор	м3	0,6
Щебень	м3	4

Б. Машины, оборудование и приспособления

Наименование	Марка, ГОСТ	Количество
Автокран	К-64	1
Экскаватор	Э-4010	1
Лопаты	ГОСТ 3620-63	4
Ломы стальные типа ЛО	ГОСТ 1405-65	3
Рулетка типа РС-20	ГОСТ 7502-69	1
Шуровки	ЦНИИС Минтрансстроя	2
Конопатки	ГОСТ 11618-65	2
Шаблоны для проверки уклонов откоса	—	2
Пеньковый шнур	—	40 м
Четырехстропный захват	—	1
Тросы длиной по 3 м	—	2
Трамбовка	—	1
Стальной лист (боек)	—	1
Компрессор	ЗИФ-55	1

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

• песок;
• бетон;
• герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
5. соединить оборудование с входящими и выходящими системами отвода воды;
6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

1. Согласно с разработанным проектом размечается месторасположение сети лотков.
2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

Правильно установленный водоотводной лоток

1. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
2. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
3. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
4. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
5. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

Лотки водоотводные из бетона

Сегодня на рынке водоотводных систем появились бетонные, вибропресс и литые, изделия армированные не железом, а специальным стекловолокном или волокнами фибры. Такие изделия обладают не только показателями характерными для жби, но по сравнению с ними характеризуются меньшим весом, более низкой ценой и повышенными антикоррозийными показателями.

Кроме того, водоотводные лотки из бетона и железобетона возможно устанавливать на слабых грунтах с высокими подпочвенными водами.

Стеклоармированные и фибровые бетонные секции представлены на рынке классами по нагрузке от, А 15 до F900 и, за редким исключением, не укомплектованы чугунными решётками облегчённых конструкций, а также 2-х или 3-х уровневой системой уловителя песка

Это важно помнить при внесении цен в сметные расчёты строительства

Серии Basic А-15 и В-125 хорошо зарекомендовали себя на приусадебных участках, придомовых территориях, в зонах пеших и велосипедных прогулок.

Серия Standart С-250 применяется для обустройства пеших зон, мест с редким движением транспорта на минимальной скорости и городскими автостоянками.

Серии лотков Super D-400, Super E-600 и Super F-900 выдерживают нагрузки до 400, 600 и 900 кН/м соответственно и предназначены для мест с интенсивным движением, вплоть до применения в аэропортах и терминалах. Для обеспечения таких показателей в края лотков серии Super анкерно вмонтированы стальные канты — уголки толщиной 3 и 4 мм.

Кроме того, бетонные лотки изготавливаются с дополнительным вертикальным водоотводом и/или могут быть конструктивно обустроены собственными внутренними уклонами 5—50 мм.

Для придания большей герметичности ливневым системам, бетонные лотки в канавах соединяются между собой при помощи однокомпонентного MS-полимерного герметика.

Способы монтажа

Существует несколько методов обустройства водоотводной системы с помощью ЖБВЛ:

• Внахлест. Изделия ставят с некоторым заходом друг на друга. Для этих целей используют трапециевидные лотки: узкая часть последующего лотка входит в широкую предыдущего.
• Пазовый. Этот способ применяют в том случае, если осуществляют укладку лотков под наклоном или в горизонтальном направлении. Каждое изделие имеет с одной стороны паз, а с другой выступ. При монтаже происходит «защелкивание» лотков друг с другом. Очень просто.
• Встык. Этот способен применяют для обустройства водоотводной системы, которая не рассчитана на большие нагрузки.

Важно! Чтобы обеспечить системе водонепроницаемость щели между изделиями герметизируют с помощью цемента или специальных полимерных составов

Методы производства

Вибропрессование

Процесс изготовления лотков таким методом не сложен. Происходит он следующим образом:

• в специальную форму наливают бетонную смесь;
• затем под прессом удаляют лишнюю влагу и пузырьки воздуха.

Бетонная смесь состоит из цемента и мелкого наполнителя, который впоследствии закрепляется волокном, состоящим из полимера, стали или стекловолокна. Предварительно все используемые металлические изделия обрабатываются от ржавчины. Благодаря такой технологии производства, готовые водоотводные лотки имеют не только много преимуществ, но и некоторые недостатки.

Таблица, где можно увидеть ряд основных качеств:

Преимущества	Недостатки
стойкость к перепаду температур	невзирая на низкую стоимость изделия, бетонные лотки довольно дорого транспортировать
стойкость к воздействию влаги	большой вес усложняет установку и доставку
устойчивость к большим нагрузкам
гладкая поверхность, позволяющая не задерживать мусор
использование закрепляющих материалов позволяет изделию соответствовать высочайшему классу нагрузки F900

Для водоотводных латков важнейшие показатели — это морозостойкость и влагостойкость

Вибролитье

Вибролитье — простой, но достаточно медленный и затратный метод производства бетонных дренажных лотков. Изделия получаются недостаточно качественными. Процесс изготовления заключается в следующем: водоотводный лоток в форме ставится на специальный вибростол и начинает уплотняться вибрацией. При этом больше всего идет нагрузка на внешнюю часть лотка, а внутренняя остается недостаточно пропрессованной. В будущем это приведет к довольно быстрому его разрушению.
